UC3842AN Controlador PWM 500kHz 100% DIP-8

INFORMACIÓN

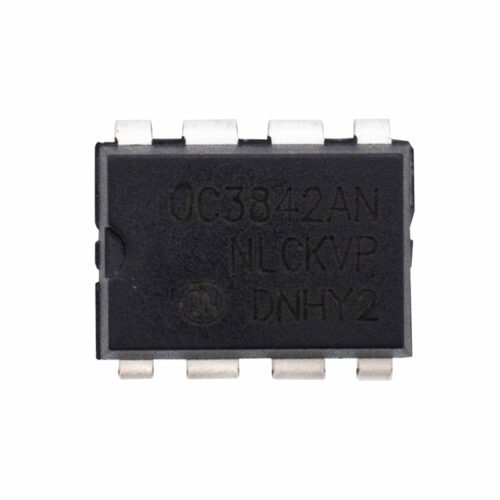

UC3842AN controlador PWM de 30V 1A con ciclo de trabajo del 100% y UVLO de 16V (Encendido) y 10V (Apagado). Este circuito integrado «CI» tiene un encapsulado DIP-8 de montaje superficial, está diseñado para aplicaciones de control de corriente fija de alto rendimiento para convertidores DC a DC y fuera de línea. El UC3842AN cuenta con un oscilador interno que ayuda a tener un control más preciso con el ciclo de trabajo, así como referencia compensada por temperatura, amplificador de error de alta ganancia, un comparador de detección de corriente y una salida de tótem de alta corriente, ideal para impulsar un MOSFET de potencia.

También se incluyen características de protección en bloqueos de bajo voltaje de entrada y de referencia, cada uno con histéresis, limitación de corriente ciclo por ciclo, tiempo muerto de salida programable y un latch para medición de pulso único.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matrícula: UC3842AN
• Encapsulado: PDIP-8
• Montaje: THT (Through Hole)
• Pines: 8p
• Voltaje de salida: 4.9V a 5.1V
• Corriente de salida (Io):  1A
• Voltaje de alimentación (VCC): 30V
• Tipo de controlador PWM: Modo de corriente
• Frecuencia de conmutación: 500 kHz
• Corriente de descarga del oscilador recortada para un ciclo de trabajo preciso
• Operación en modo actual a 500 kHz
• Compensación automática de alimentación hacia adelante
• Latching PWM para limitación de corriente ciclo a ciclo
• Referencia recortada internamente con bloqueo por bajo voltaje
• Salida de tótem de alta corriente
• Bloqueo por bajo voltaje con histéresis
• Baja corriente de arranque y funcionamiento
• Dimensiones: 9.40mm x 6.10mm x 3.30mm
• Peso: 0.47g

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• FootPrint
• Dimensiones
