Name: UC3843B Controlador PWM SOP-8
SKU: AR4450
Availability: InStock

INFORMACIÓN

El UC3843B es un controlador PWM para fuentes de alimentación conmutadas que pertenece a la familia UCx842 / UCx843, que son reguladores de conmutación usados en aplicaciones de conversión de potencia como fuentes conmutadas, control de motores y reguladores DC-DC.

CARACTERÍSTICAS Y ESPECIFICACIONES

Tipo: Controlador PWM de modo de corriente
Modelo: UC3843B
Encapsulado: SOP-8
Número de pines: 8
Voltaje:
- Alimentación: 10 V a 30 V
- Entrada de pin ISENSE: Hasta 1 V (de acuerdo con la ganancia típica)
- Entrada de VFB: Referente al voltaje en el error amplificador (normalmente 2.5 V)
- Pin VREF: 5 V
Corriente:
- Alimentación: < 1 mA (corriente de arranque)
- Pin COMP: Puede incluir fuente y drenaje, variando según la operación, pero internamente limitado.
- Salida: Hasta 1 A (pico, para manejar MOSFET)
- Pin VREF: Se requiere un capacitor de 0.1 µF para estabilización
Frecuencia del oscilador: Hasta 500 kHz
Ciclo de trabajo máximo: 90%
Temperatura de operación: -40 °C a 85 °C
Dimensiones: 5.76 mm x 4.9 mm x 1.75 mm

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Funcionamiento del circuito integrado UC3843

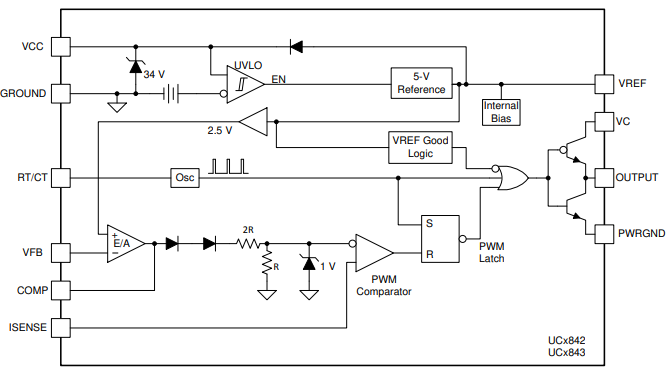

De acuerdo con la siguiente imagen que corresponde al diagrama de bloques del circuito UC3843 se explica la función de cada uno del los pines

1. Alimentación y Referencia de Voltaje

VCC y GND: Son los pines de alimentación del CI.
UVLO (Undervoltage Lockout): Es un circuito de bloqueo por bajo voltaje que evita que el controlador funcione si la alimentación es inferior a un umbral (34V en este caso).
Referencia de 5V (VREF): Proporciona una tensión de referencia interna estable para otros bloques del circuito.

2. Oscilador (RT/CT)

Se genera una señal de reloj (osc) que define la frecuencia de conmutación del controlador.
Esta señal de reloj se usa como base para la modulación PWM.

3. Amplificador de Error y Comparador de PWM

VFB (Voltage Feedback): Recibe la señal de retroalimentación del voltaje de salida para compararla con una referencia interna.
COMP: Es la salida del amplificador de error (E/A), la cual se usa para ajustar el ciclo de trabajo de la señal PWM.
ISENSE: Es la entrada de detección de corriente, utilizada para la protección contra sobrecorriente y regulación.
El comparador PWM compara la señal de error con una rampa de referencia y genera una señal que determina la anchura del pulso de salida.

4. Latch PWM y Etapa de Salida

El PWM Latch es un circuito SR que controla la activación/desactivación del transistor de salida.
La compuerta lógica y la etapa de salida entregan la señal modulada en ancho de pulso al pin OUTPUT.
VC y PWRGND: Se usan para controlar y alimentar la etapa de salida del CI.

5. Protecciones y Lógica de Control

VREF Good Logic: Se asegura de que la referencia de 5V es estable antes de habilitar la salida.
Bias interno: Proporciona alimentación a circuitos internos.
Protección por sobrecorriente: Si la corriente detectada en ISENSE supera el umbral, el PWM Latch se desactiva, apagando la salida.
