Kit de 100 Conectores USB Tipo C 10 Modelos Diferentes 6P y 16P

INFORMACIÓN

El kit de 100 conectores con 10 modelos de conectores USB tipo C para base de carga de 6 pines (5 modelos ) y 16 pines (5 modelos ).  El kit de 100 conectores es ideal para kits de reparación de teléfonos y productos digitales.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Conectores USB

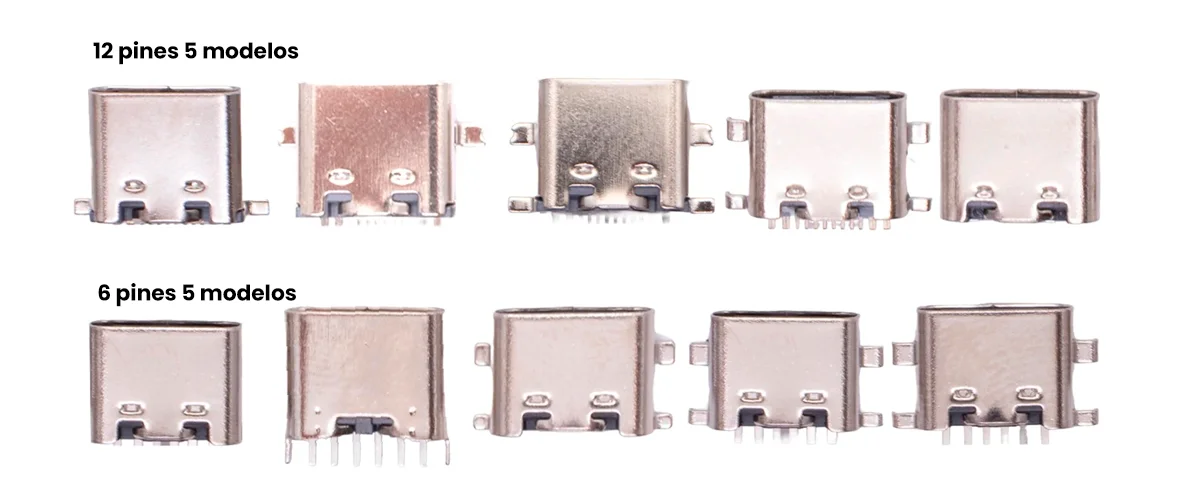

• Modelo:
  • 6 pines: 5 modelos
  • 12 pines: 5 modelos
• Contenido: 100 piezas
• Dimensiones del empaque: 125 mm x 62 mm x 20 mm
• Peso: 66 g

INFORMACIÓN ADICIONAL

USB Tipo C de 6 Pines (6P)

Este es el conector USB-C en su expresión más básica. Físicamente, el puerto se ve igual por fuera, pero por dentro (en la placa base) solo tiene 6 puntos de soldadura.

• Qué incluye: Solo conserva los pines de energía (VBUS y GND) y los pines de configuración de canal (CC1 y CC2).
• Para qué sirve: Exclusivamente para carga y suministro de energía. No puede transmitir ni un solo byte de datos. Los pines CC (Channel Configuration) son cruciales porque le “avisan” al cargador en qué posición se conectó el cable y negocian el voltaje necesario (Power Delivery básico).
• Dónde se usa: Juguetes, ventiladores portátiles, linternas recargables, estuches de audífonos Bluetooth baratos, o cualquier proyecto de electrónica (como alimentar un Arduino) donde solo necesites que entre corriente para cargar una batería.

USB Tipo C de 16 Pines (16P)

El conector de 16 pines es el punto intermedio ideal. Elimina los 8 pines de “SuperSpeed” (los responsables de las velocidades de 10 a 40 Gbps y la salida de video), pero mantiene lo necesario para ser un puerto USB funcional tradicional.

• Qué incluye: Conserva la energía (VBUS, GND), los pines de configuración (CC1, CC2, SBU) y agrega los pines de datos estándar USB 2.0 (D+ y D-).
• Para qué sirve: Carga rápida (Power Delivery) + Transferencia de datos a velocidad estándar (480 Mbps). Es el equivalente exacto a lo que hacía el antiguo conector Micro-USB, pero con la forma reversible y la capacidad de carga superior del USB-C.
• Dónde se usa: Es extremadamente común. Se usa en teclados mecánicos, ratones, micrófonos USB, teléfonos móviles de gama de entrada o media, y placas de desarrollo (como ESP32). Básicamente, en cualquier dispositivo que necesite conectarse a una PC para transferir archivos o comunicarse, pero que no requiera el ancho de banda de un disco duro externo o un monitor.

Diferencia entre 6P y 16P en los conectores Tipo C
