1N4002 Diodo Rectificador 1A 100V

INFORMACIÓN

El 1N4002 es un diodo rectificador de propósito general diseñado para permitir el paso de corriente eléctrica en un solo sentido y bloquearla en el sentido contrario. Pertenece a la popular familia 1N4001–1N4007, ampliamente utilizada en fuentes de alimentación, cargadores, adaptadores y circuitos electrónicos de uso general.

Este diodo soporta una corriente continua de hasta 1 A y una tensión inversa máxima de 100 V, lo que lo convierte en una excelente opción para rectificar señales de corriente alterna (CA) a corriente continua (CC) en aplicaciones de baja y media potencia.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Diodo Rectificador
• Matrícula: 1N4002
• Empaquetado: DO-41
• Voltaje inverso máximo (VRRM): 100V
• Voltaje RMS Máximo (VRMS): 70V
• Corriente máxima directa (IF): 1A
• Pico de corriente de sobretensión (IFSM): 30 A
• Caída de voltaje directa (VF): 1.1V (a 1A)
• Temperatura de operación: -65°C a 175°C
• Peso: 0.14g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

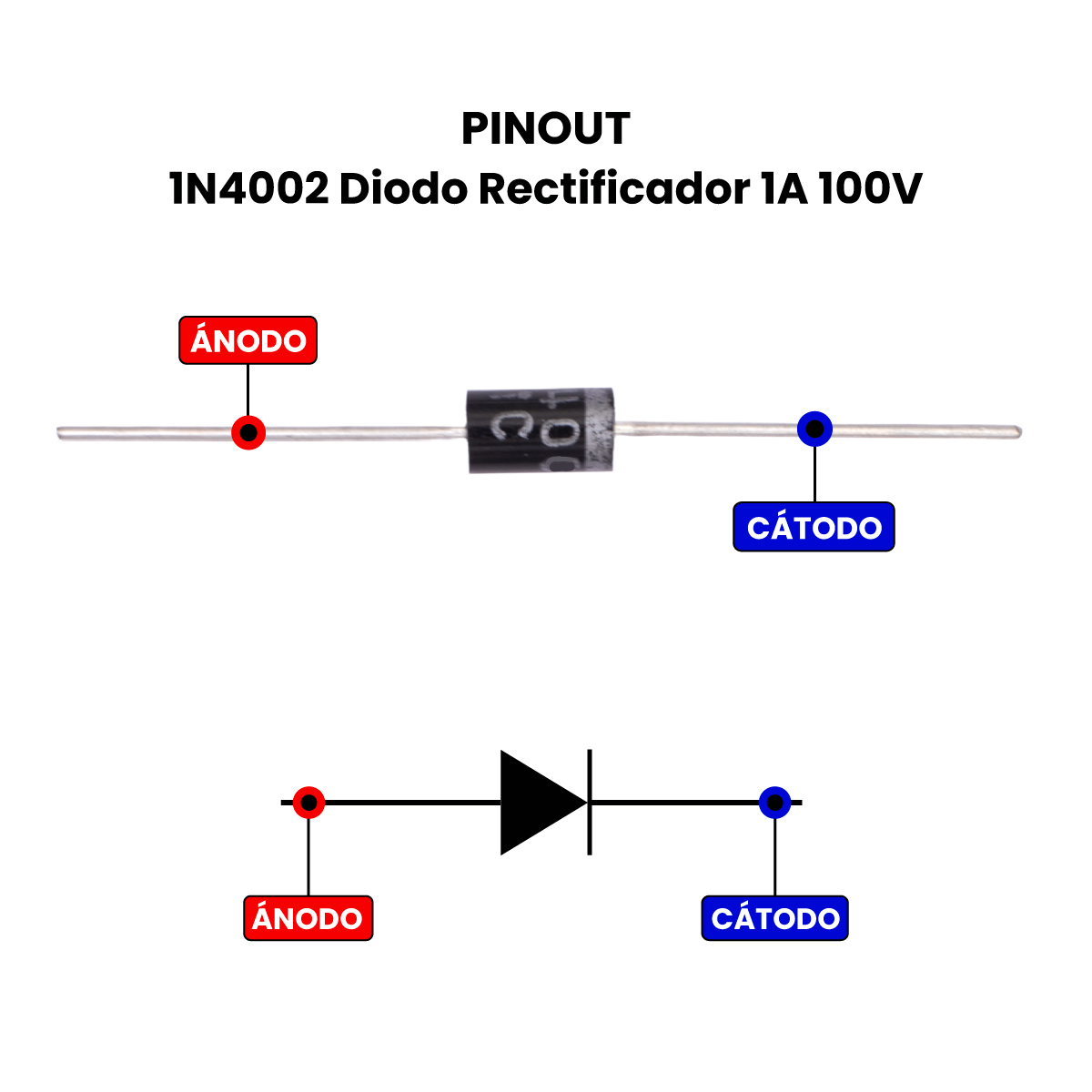

• Pinout
• Dimensiones
• Footprint
• Modelo 3D

INFORMACIÓN ADICIONAL

Aplicaciones Comunes

Debido a su bajo costo y fiabilidad, se encuentra en miles de circuitos:

• Fuentes de Alimentación (Rectificación): Utilizado de forma individual (media onda) o en arreglos de cuatro diodos (puente de Graetz o de onda completa) para transformar la corriente alterna de un transformador en corriente directa para tus circuitos.
• Diodo de Libre Circulación (Flyback / Snubber): Colocado en paralelo (e invertido) a las bobinas de los relés, motores DC o solenoides. Cuando apagas el motor o relé, la bobina genera un pico destructivo de alto voltaje; el 1N4002 se encarga de cortocircuitar ese pico hacia la misma bobina, salvando al transistor o microcontrolador que lo activaba.
• Protección contra Inversión de Polaridad: Colocado en la entrada de alimentación de un circuito (como un Arduino casero) para asegurar que, si el usuario conecta la batería al revés, el diodo bloquee la corriente y no se quemen los componentes internos.
• Multiplicadores de Voltaje: Circuitos formados por redes de diodos y capacitores para elevar tensiones continuas.

Recomendaciones de Uso

• Diferencia en la serie: El 1N4002 maneja exactamente la misma corriente que sus hermanos (1N4001, 1N4004, 1N4007), la única diferencia es el voltaje inverso que soportan. El 1N4001 aguanta 50V y el 1N4007 aguanta 1000V. Si tu circuito opera a 12V o 24V, el 1N4002 trabajará con total soltura.
• Velocidad de Conmutación: La serie 1N400X está diseñada para bajas frecuencias (como los 50Hz o 60Hz de la red eléctrica residencial). No lo utilices en fuentes conmutadas de alta frecuencia (SMPS) ni en circuitos inversores rápidos; para esas aplicaciones debes buscar diodos rápidos (Fast Recovery) como la serie UF4002 o diodos Schottky (como el 1N5819).

Limitaciones

Aunque el 1N4002 es uno de los diodos más utilizados, no es adecuado para todas las aplicaciones:

• Su corriente máxima continua está limitada a 1 A.
• No es un diodo de recuperación rápida, por lo que no se recomienda en fuentes conmutadas de alta frecuencia.
• Para tensiones inversas superiores a 100 V, es preferible utilizar otros miembros de la familia, como el 1N4004, 1N4005, 1N4006 o el 1N4007, que ofrecen mayores capacidades de bloqueo manteniendo prácticamente las mismas características eléctricas.
