INFORMACIÓN
El 74LS157 es un circuito integrado TTL de alta velocidad que funciona como un multiplexor cuádruple de 2 entradas a 1 salida, permitiendo seleccionar entre dos grupos de señales digitales mediante una única línea de control. Este dispositivo cuenta con cuatro canales independientes que comparten la misma entrada de selección y una entrada de habilitación activa en nivel bajo, lo que facilita el direccionamiento y la conmutación de datos en sistemas digitales.
Gracias a su encapsulado DIP-16, el 74LS157 es ampliamente utilizado en proyectos educativos, prototipos y equipos electrónicos que requieren seleccionar una de varias fuentes de información sin necesidad de utilizar una gran cantidad de componentes adicionales. Su compatibilidad con la familia lógica TTL lo convierte en una excelente opción para aplicaciones basadas en microcontroladores, procesadores, memorias y circuitos de control digital.

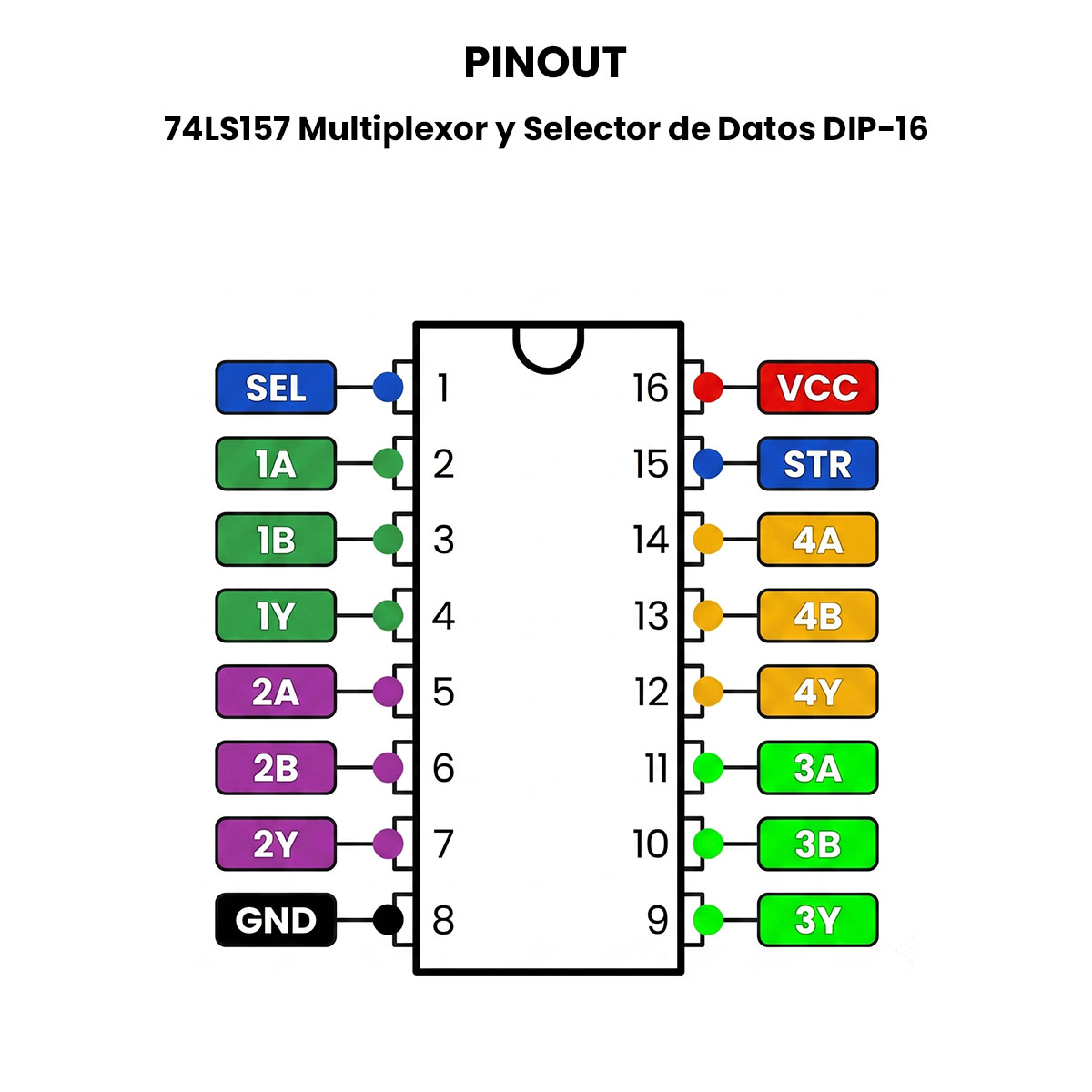

ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Selector/Multiplexor de datos
- Modelo: SN74LS157
- Encapsulado: DIP 16 pines
- Número de canales: 4
- Configuración en línea: 2:1
- Corriente: 8 mA
- Frecuencia de reloj: Max. 35MHz
- Tensión de alimentación mínima: 4.75 V
- Tensión de alimentación máxima: 5.25 V
- Temperatura de funcionamiento mínima: 0°C
- Temperatura de funcionamiento máxima: 70°C
- Dimensiones: 19.3 mm x 7.2 mm x 8.3 mm
- Peso: 1.03g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Principales usos
- Selección entre dos fuentes de datos digitales.
- Multiplexación de señales en sistemas electrónicos y de automatización.
- Conmutación de buses de datos en microprocesadores y microcontroladores.
- Implementación de sistemas de direccionamiento y control lógico.
- Diseño de circuitos secuenciales y combinacionales.
- Proyectos de electrónica digital, robótica y automatización.
- Equipos de instrumentación y sistemas embebidos.
- Prácticas académicas para el estudio de multiplexores y lógica TTL.
Recomendaciones de uso
- Utilice una alimentación de 5 VDC, respetando las especificaciones del fabricante.
- No exceda los niveles máximos de voltaje en las entradas y salidas para evitar daños permanentes.
- Coloque un capacitor de desacoplo de 100 nF entre VCC y GND, lo más cerca posible del circuito integrado, para reducir el ruido eléctrico.
- Verifique la orientación correcta del encapsulado DIP-16 antes de instalarlo para evitar conexiones incorrectas.
- Evite dejar entradas digitales sin conectar; defínalas mediante resistencias de pull-up o pull-down cuando sea necesario.
- Mantenga las pistas de señal lo más cortas posible en aplicaciones de alta velocidad para minimizar interferencias.
- Utilice bases o zócalos DIP cuando el circuito integrado deba reemplazarse con frecuencia durante pruebas o mantenimiento.
Mantenimiento
- Mantenga el circuito integrado libre de polvo, humedad y contaminantes que puedan afectar sus conexiones.
- Evite la exposición a descargas electrostáticas (ESD); manipúlelo utilizando una pulsera antiestática o tocando una superficie conectada a tierra antes de instalarlo.
- Revise periódicamente el estado de los pines y elimine cualquier signo de oxidación o suciedad antes de montarlo.
- No someta el dispositivo a temperaturas superiores a las especificadas por el fabricante durante el proceso de soldadura.
- Al almacenar el componente, consérvelo en bolsas antiestáticas y en un lugar seco, protegido de la humedad y de la luz solar directa.
- Si el integrado se utiliza en un protoboard o en un sistema de pruebas, verifique regularmente que las conexiones permanezcan firmes para evitar fallas intermitentes.
