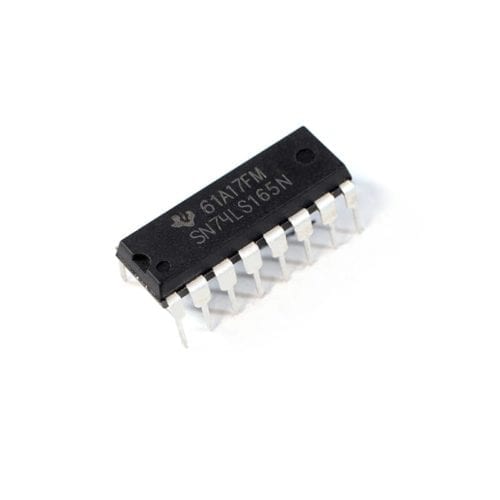

74LS165 Registro de Desplazamiento SN74LS165N

INFORMACIÓN

¿Qué es 74LS165?

El 74LS165 es un circuito integrado (CI) para el registro de desplazamiento digital de 8 bits, su entrada es paralela y su salida serial. Este circuito es capaz de almacenar datos y representarlos en sus pines. Hay varios tipos de registros de desplazamiento, tal es el caso de:

• Serial-Paralelo: Entran uno por uno y salen de forma paralela
• Paralelo-Serial: Entran de forma paralela y salen uno a uno.

¿Para qué sirve el 74LS165?

El 74LS165 se puede conectar como Parallel-in/Serial-Out, su principal función es el almacenamiento y desplazamiento de datos, para el caso de este circuito integrado 74LS165 son 8 bits de entrada y una salida la cual se  puede representar mediante un diodo led.

Otros registros de desplazamiento puedes verlos Aquí.

---

ESPECIFICACIONES Y CARACTERISTICAS

• Número de serie: 74LS165
• Rango de voltaje de alimentación: 2 Vcc – 6 Vcc máximo.
• Familia Lógica: CMOS
• Número de bits: 8 bits
• Frecuencia de reloj (CL), si se alimenta con:
  • 2 VCC funciona a 5MHz
  • 4.5 VCC funciona a 25 MHz
  • 6 VCC funciona a 29 MHz
• Rango de temperatura de operación: -40°C a +85°C
• Peso: 1 g
• Tipo de entrada y salida: Paralela – Serial
• Tipo de montaje: Through Hole
• Número de pines: 16 pines
• Empaquetado: Tube
• Peso: 1.5 g

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet – 74LS165
• Pinout – 74LS165

---

INFORMACIÓN ADICIONAL

• LP (PIN 1): Carga paralela asincronica.
• Clock Input (PIN 2): Entrada del pulso de reloj
• Entrada de datos paralela 0 – 7 (PIN 11, 12, 13, 14, 3, 4, 5, 6): Se cargan los datos que se desean transmitir o desplazar.
• Qh negada (PIN 7): Salida complementaria serial
• GND (PIN 8): Tierra
• Qh (PIN 9): Salida serial
• Entrada serial (PIN 10): Sirve para conexiones en cascada
• Clock Inhibit (PIN 15): Inhabilitación del pulso de reloj, si se mantiene en estado lógico “0” (bajo o no energizado) no afecta al pulso de reloj en cambio si se tiene en estado lógico “1” no permite que haga el cambio el pulso de reloj.
• VCC (PIN 16): Alimentación máximo 6Vcc

---

ENLACES EXTERNOS

• Definición de registro de desplazamiento
