INFORMACIÓN

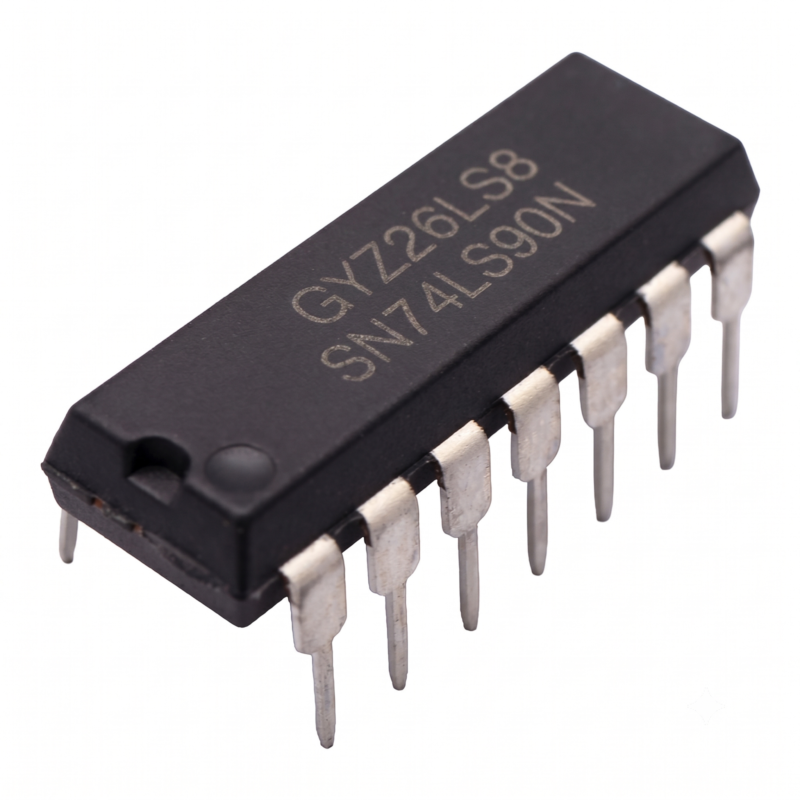

El 74LS90 contador de décadas, es un circuito integrado que sirve para contar pulsos eléctricos y convertirlos en números en el sistema decimal (del 0 al 9). Es útil para aprender sobre cómo funcionan los números en electrónica y se usa en proyectos como relojes digitales, temporizadores y sistemas de conteo. Este contador es fácil de usar y perfecto para experimentar con señales y números.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: 74LS90
- Tipo: TTL
- Familia: LS
- Tipo de lógica: Contador Década
- Encapsulado: DIP-14
- Pines: 14
- Formato: THT
- Voltaje de alimentación:
- Máximo: 5.25 V
- Mínimo: 4.75 V
- Corriente de consumo: 8 mA
- Conteo: 10 dígitos
- Frecuencia del reloj: 42MHz
- Temperatura de operación: 0 °C a 70 °C
- Dimensiones: 4.57mm x 19.3mm x 6.35mm
- Peso: 1.5g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Qué es un CI 74LS90?
El 74LS90 es un circuito integrado tipo contador de décadas BCD (Binary-Coded Decimal), diseñado para contar pulsos eléctricos y representarlos en un formato binario del 0 al 9. Se basa en tecnología TTL (Transistor-Transistor Logic) y tiene encapsulado DIP-14 con 14 pines que incluyen entradas de reloj (Clock A y Clock B), entradas de reset (R0(1) y R0(2)), y salidas binarias (Q0, Q1, Q2 y Q3).
Internamente, el 74LS90 combina un contador mod-2 y un contador mod-5 para lograr su funcionalidad mod-10, lo que permite aplicaciones como divisores de frecuencia, generación de señales temporales y sistemas de conteo en dispositivos como relojes digitales, frecuencímetros o sistemas de control industrial. Es eficiente, rápido y compatible con otros circuitos TTL, lo que lo convierte en una herramienta esencial en diseños digitales.
¿Cómo funciona el CI 74LS90?
El 74LS90 funciona combinando dos contadores internos: un contador Mod-2 y un contador Mod-5, que juntos generan un conteo de 0 a 9 en binario (decodificación BCD). A continuación, se detalla su operación:
- Entradas de reloj (Clock A y Clock B):
- Clock A (Pin 14): Controla el contador Mod-2. Cada pulso en esta entrada alterna el estado de la salida Q0 entre 0 y 1, dividiendo la frecuencia de la señal de entrada a la mitad.
- Clock B (Pin 1): Controla el contador Mod-5 y se activa con el pulso de la salida Q0.
- Salidas (Q0, Q1, Q2, Q3):
- Estas representan el conteo en binario y corresponden a las potencias de 2 (Q0 = 202^0, Q1 = 212^1, Q2 = 222^2, Q3 = 232^3).
- A medida que los pulsos avanzan, las salidas cambian de estado para representar números del 0 al 9 en binario.
- Entradas de Reset (R0(1), R0(2), R9(1), R9(2)):
- R0(1) y R0(2) (Pines 2 y 3): Resetean el contador a 0 (todas las salidas en bajo). Se activan al recibir una señal ALTA simultáneamente.
- R9(1) y R9(2) (Pines 6 y 7): Permiten establecer el límite del conteo. Al recibir una señal ALTA simultánea, el contador se ajusta al valor predefinido.
- Ciclo de conteo:
- Cuando el contador recibe pulsos en Clock A, Q0 cambia entre 0 y 1. Cada vez que Q0 completa un ciclo, envía un pulso a Clock B, que hace avanzar el contador Mod-5. Al completar diez pulsos, las salidas vuelven a 0000, y el ciclo se reinicia.
En resumen, el 74LS90 divide frecuencias y genera conteos binarios secuenciales, que son útiles en aplicaciones digitales como cronómetros o divisores de frecuencia.
Aplicaciones del 74LS90
El 74LS90 tiene diversas aplicaciones en proyectos electrónicos y sistemas digitales, gracias a su capacidad para contar pulsos y dividir frecuencias. Algunas de sus aplicaciones más comunes son:
- Contadores de décadas BCD: Para representar números del 0 al 9 en sistemas digitales.
- Divisores de frecuencia: Reducen la frecuencia de una señal, útil en relojes y sincronización de sistemas.
- Relojes digitales: Para contar segundos, minutos y horas en circuitos de temporización.
- Temporizadores y cronómetros: Para medir intervalos de tiempo en sistemas electrónicos.
- Frecuencímetros: Para contar la cantidad de pulsos eléctricos por unidad de tiempo en mediciones de frecuencia.
- Sistemas de control industrial: Para realizar conteos en procesos automatizados.
- Cálculo de revoluciones por minuto (RPM): Usado en sensores y sistemas mecánicos que requieren mediciones de velocidad.
- Interfaz de aprendizaje para estudiantes: Es ideal para comprender los conceptos básicos de la lógica digital.
- Conversión binaria a decimal: Utilizado en circuitos donde se requiere visualizar conteos binarios en formato decimal.
- Proyectos DIY y prototipos: Como parte de sistemas básicos de conteo o temporización.
Su simplicidad y compatibilidad con otros circuitos TTL lo convierten en un componente esencial para aplicaciones digitales básicas y avanzadas.
Compatibilidad del 74LS90 con otros componentes
El 74LS90 es un componente versátil que puede integrarse con varios productos electrónicos y componentes para construir sistemas digitales. A continuación, se listan los más comunes:
- Microcontroladores y Microprocesadores:
- Arduino, PIC, AVR, ESP32, Raspberry Pi.
- Se puede usar para contar eventos o dividir frecuencias en sistemas controlados por microcontroladores.
- Circuitos de visualización:
- Displays de 7 segmentos: Para mostrar el conteo de 0 a 9 en formato decimal.
- Matrices LED: En sistemas de conteo o indicadores visuales.
- Fuentes de señal o pulsos:
- Osciladores de cristal o RC.
- Generadores de pulsos como el 555 Timer.
- Contadores avanzados:
- Circuitos como el 74LS192 (contador ascendente/descendente).
- En cascada con otros 74LS90 para contar más de una década.
- Códigos decodificadores:
- 74LS47: Para convertir la salida del 74LS90 a un formato compatible con displays de 7 segmentos.
- Sistemas de control y temporización:
- Relés, motores y servos (a través de un controlador intermedio).
- Circuitos de temporización o sincronización industrial.
- Fuentes de alimentación y lógica TTL:
- Compatible con niveles de voltaje TTL típicos (5V).
- Reguladores como el LM7805 para alimentar circuitos.
- Sensores y actuadores:
- Sensores de proximidad o interruptores mecánicos que generen pulsos como entrada.
- Actuadores que respondan al conteo de eventos.
- Placas de desarrollo y prototipado:
- Protoboards para pruebas rápidas.
- Shields de expansión para conectar componentes complementarios.
- Otros circuitos integrados lógicos:
- 74LS74 (flip-flops), 74LS00 (puertas NAND) para construir sistemas más complejos.
