INFORMACIÓN

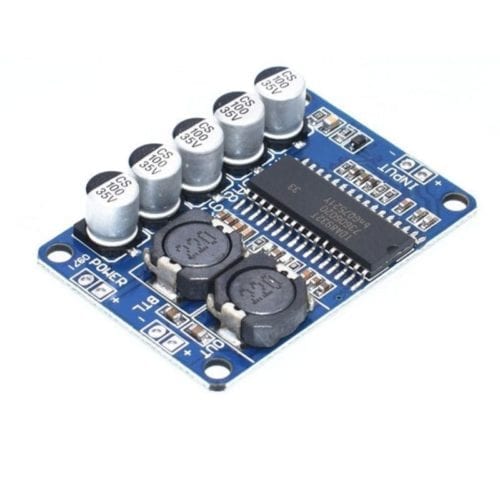

El Módulo Amplificador Monoaural TDA8932 en su configuración BTL otorga hasta 35W en su salida, de alta eficiencia, de alta potencia, sonido de alta calidad, sin necesidad de instalación adicional del disipador de calor, muy adecuado para la transformación de altavoces activos, ejecución del proyecto electroacústico, desarrollo de productos y otras aplicaciones de audio.
Con este módulo podrás complementar sistema de sonido como set en casa.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Chip Principal: TDA8932
- Tipo de amplificador: Clase D
- Salida: Monoaural BTL
- Voltaje de alimentación : 12V a 24V DC
- Altavoces compatibles (impedancia de salida): 4Ω a 8Ω (12V y 22V respectivamente)
- Potencia del altavoz recomendado: 50W ~ 100W
- Eficiencia: 90%
- Relación Señal /Ruido: 100 dB

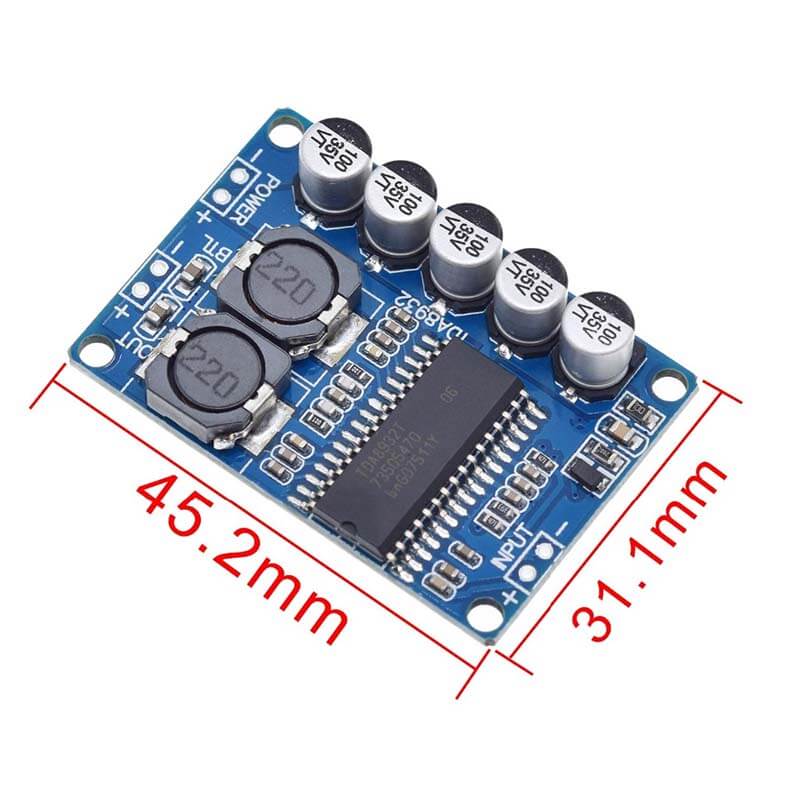

- Dimensiones: 45 mm x 31 mm
- Peso: 11 g
- Potencia por canal:
- 30W (22v a 2 A con carga mínima de 8Ω)
- 17W (12v a 2A con carga mínima de 4Ω)
- Pines:
- Voltaje de entrada: IN(+) e IN(-)
- Bocina :OUT(+) y OUT(-)
- Audio : IN(+) e IN(-)
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Monoaural BTL
Una carga puenteada (BTL), también conocida como puente sin transformador y mono puenteado , es una configuración de salida para amplificadores de audio , una forma de puente de impedancia utilizada principalmente en aplicaciones profesionales de audio y automóviles. Los dos canales de un amplificador estéreo reciben la misma señal de audio monoaural , con la polaridad eléctrica de un canal invertida. Un altavoz está conectado entre las dos salidas del amplificador, puenteando las terminales de salida. Esto duplica la oscilación de voltaje disponible en la carga en comparación con el mismo amplificador utilizado sin puente. La configuración se usa con mayor frecuencia para subwoofers.

Un amplificador en modo puente ve una impedancia que es la mitad de la impedancia del altavoz. Por ejemplo; si el altavoz es de 8 y amplificador lo interpreta de 4.
