TPA3116 Amplificador Digital

INFORMACIÓN

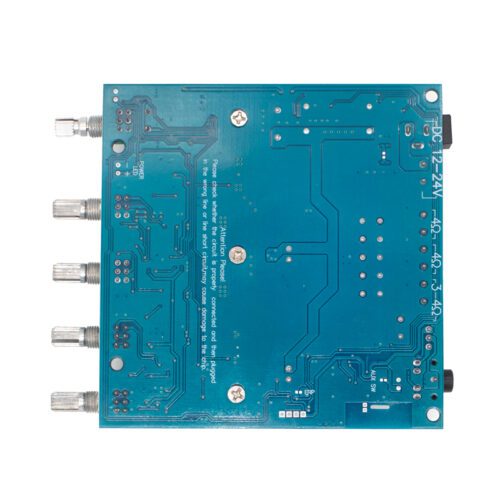

Amplificador Digital TPA3116 es un amplificador de audio digital con voltaje de operación desde los 12V hasta 24V que puede reproducir audio en estéreo con recepción vía  AUX y Bluetooth. El chip TA3116D2 es el chip que ayudara a obtener a la salida del amplificador tono en canal de los graves(bajos) a una potencia hasta 100W con puente paralelo y otra salida para los canales izquierdo y derecho con potencia de 50W por canal.

Cuenta con  sección preamplificadora, crossover, control de volumen para bajos y canales izq/der, control frecuencia en bajos, este control se da por medio de 5 potenciometros y uno de ellos funciona como push button para conexión Bluetooth.

Ideal para realizar un sistema de audio DIY casero tipo home theater, para automóvil y/o hobbie en armado de sistema de audio.

---

ESPECIFICACIONES Y CARACTERISTICAS

• Chip: TPA3116D2
• Rango de voltaje de funcionamiento:  12-24V DC
• Versión Bluetooth: 5.0
• Distancia de recepción de Bluetooth:> 8 m (metros), la versión 5.0 no tiene barreras para bloquear la distancia de recepción, el rendimiento de Bluetooth del teléfono móvil también afectará la distancia de recepción.
• Consumo de Corriente*:
  • 3-4A a 12-18V
  • 4-5A a 19-24V
• Sensibilidad de entrada de audio:  600-800mV
• Rango de respuesta de frecuencia: 20Hz-20KHz
• Canal: estéreo de doble canal
• Impedancia del altavoz:
  • canales izquierdo y derecho:4Ω y 8Ω
  • canal de graves: 2Ω y 8Ω
• Tipo de Amplificador: Clase D

*: Si utiliza una fuente de alimentación de transformador de CA (CA), debe agregue el filtro rectificador . Tenga en cuenta que la tensión sin carga de corriente continua (CC) no debe ser superior a 25,5 V (esto es muy importante)

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout

---

INFORMACIÓN ADICIONAL

Relación Voltaje/Potencia de Salida en los Canales

La siguiente tabla es una recopilación de datos sobre pruebas con diferente impedancia en las bocinas siendo colocadas en los canales de salida de audio. Los altavoces con impedancias diferentes tienen potencia de salida diferente. Generalmente, los altavoces con impedancia más baja pueden alcanzar fácilmente una potencia más alta.

Modo Bluetooth

Una vez que sea alimentada la placa , el led parpadeara para entrar en modo Emparejamiento, y se podrá encontrar como GS-BT5.0 y posteriormente reproducir su audio por esta vía.

Perilla Volumen Master

Esta perilla además de controlar el volumen de todas las salidas del amplificador se utiliza para entrar en Modo Bluetooth y Modo Line. Por default cuando se enciende la placa, el led parpadea para indicar que esta en búsqueda de Emparejamiento vía Bluetooth, pero si se requiere cambiar la entrada de audio a AUX 3.5mm , será necesario presionar esta perilla hasta que una voz mencione “LINE” y el led deje de parpadear; en este momento ya se puede reproducir el audio proveniente de un auxiliar. A demás si se mantiene presionado mientras se esta reproduciendo audio, cambiara de canción (adelantando pistas).

Entradas de Audio

La placa esta habilitada con dos tipos de entrada de audio, te recomendamos revisar lo siguiente para que la calidad de audio no sea mermada.
