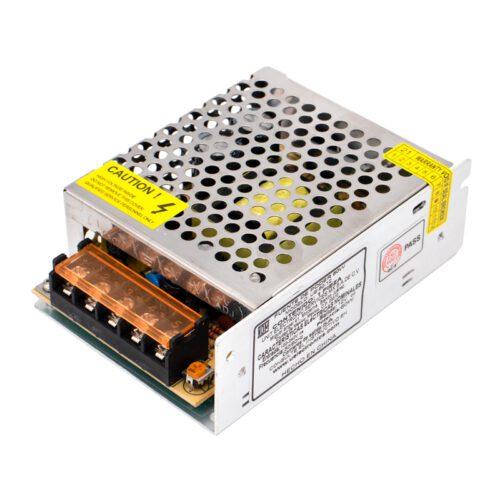

Fuente conmutada 12V 5A

INFORMACIÓN

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo:  Fuente conmutada de 12 VCD  a  5A
• Voltaje de entrada: AC110-220V 50/60Hz
• Potencia Máxima de salida: 60W
• Dimensiones : 11×7.8×3.7cm (L * W * H)
• Protección: cortocircuito / sobrecarga / sobretensión
• Temperatura de trabajo: -10 ~ + 50 y el grado; c
• Temperatura de almacenamiento: -20 ~ 85 y el grado; c
• Humedad ambiente: 20% ~ 95 % sin condensación
• Peso: 222 g
• Material de Shell: metal / base de aluminio

Conexión en regleta para toma de VCD :

•  -V: terminal negativa
• +V: terminal positiva
• ADJ: ajuste del voltaje de salida al ± 0.05 volts

Conexión en regleta para ingresar  VCA  :

• T : terminal  a Tierra física del toma corriente
• N: terminal  Neutra del toma corriente
• L : terminal  Línea  o fase del toma corriente

---

DOCUMENTACIÓN Y RECURSOS

• Diseño 3D
• Pinout

---

INFORMACIÓN ADICIONAL

¿Cómo funciona una fuente de alimentación conmutada?

Para entender el funcionamiento de una fuente conmutada, debemos separarla en bloques, y analizarlos paso a paso.

De momento vamos a resumirlos, para ir profundizando en los siguientes bloques. Existen muchos tipos distintos de fuentes, y sería imposible explicar los detalles de cada uno.

Por eso, he creído que lo más conveniente es centrarnos en los sistemas más comunes.

Las fuentes de alimentación conmutadas (o fuentes de poder conmutadas), también conocidas como SMPS (switch mode power supply)

• Filtro  de compatibilidad electromagnética *EMC: Su función es absorber los problemas eléctricos de la red, como ruidos, armónicos, transitorios, etc. También evita que la propia fuente envíe interferencias a la red.
• Puente rectificador: Solo deja pasar la corriente en un sentido, de modo que convierte la corriente alterna en corriente pulsante, es decir que oscila igual que la corriente alterna, aunque únicamente en un sentido.
• Corrector del factor de potencia: En determinadas circunstancias, la corriente se desfasa respecto a la tensión, lo que provoca que no se aproveche toda la potencia de la red. Puedes ver una explicación completa en este artículo de Xavi Ventura. El corrector se encarga de solventar este problema.
• Condensador: Amortigua la corriente pulsante para convertirla en corriente continua con un valor estable.
• Transistor: Se encarga de cortar y activar el paso de la corriente. De este modo se convierte a la corriente continua en corriente pulsante.
• Controlador: Activa y desactiva el transistor. Esta parte del circuito suele tener varias funciones, como protección contra cortocircuitos, sobrecargas, sobretensiones. También controla al circuito de corrección del factor de potencia. Además, mide la tensión de salida de la fuente, y modifica la señal entregada al transistor, para regular la tensión y mantener estable la salida.
• Transformador: Reduce la tensión, y además aísla físicamente la entrada de la salida.
• Diodo: Convierte la corriente alterna del transformador a corriente pulsante.
• Filtro: Convierte la corriente pulsante en continua.
• Optoacoplador: Enlaza la salida de la fuente con el circuito de control, pero manteniéndolos físicamente separados.

---
