Balanceador Activo de 3S, 4S, 6S, 8S y 17S 6A para Baterías Li-ion, LiFePO4 y LTO

INFORMACIÓN

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo: Balanceador Activo
• Modelos disponibles: 3S, 4S, 6S, 8S y 17S
• Corriente máxima de balanceo: 6A
• Precisión de balanceo: Hasta 10mV
• Compatibilidad de baterías
  • Li-ion
  • LiFePO4
  • LTO
• Voltaje compatible por celda: 2.7V a 4.5V
• Consumo en reposo: Aproximadamente 12mA
• Modo de ahorro de energía: Suspensión automática por debajo de 2.5V
• Conector de balanceo: KF2EDG
• Uso recomendado: Complemento para BMS
• Dimensiones:

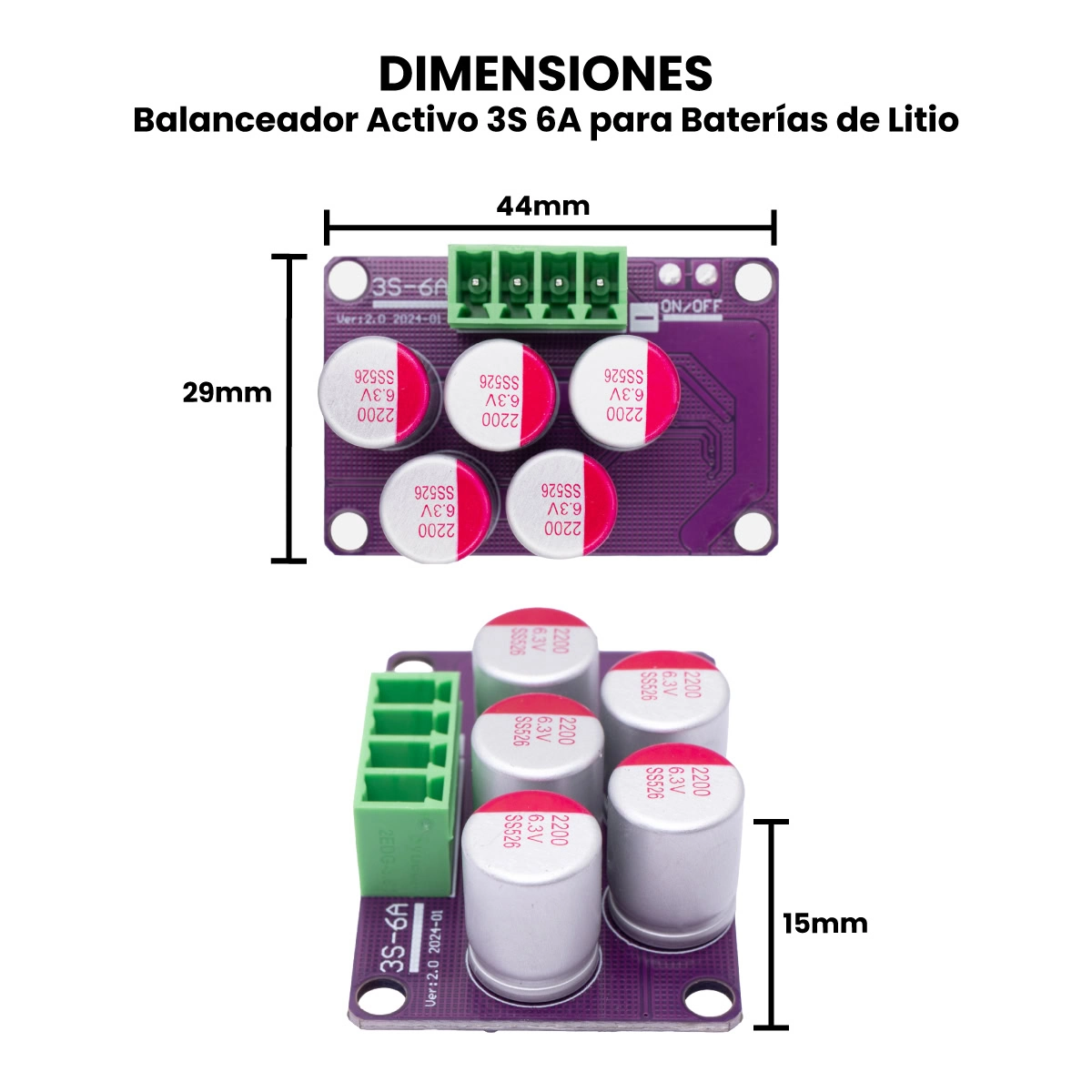

  • 3S: 44 mm x 29 mm x 15mm
  • 4S: 52.5 mm x 29mm x 15mm
  • 6S: 75 mm x 29 mm x 15mm
  • 8S: 77 mm x 52mm x 15 mm
  • 17S: 85 mm x 83 mm x 15 mm
• Peso:
  • 3S: 23 g
  • 4S: 34 g
  • 6S: 48 g
  • 8S: 53 g
  • 17S: 90 g

DOCUMENTACIÓN Y RECURSOS

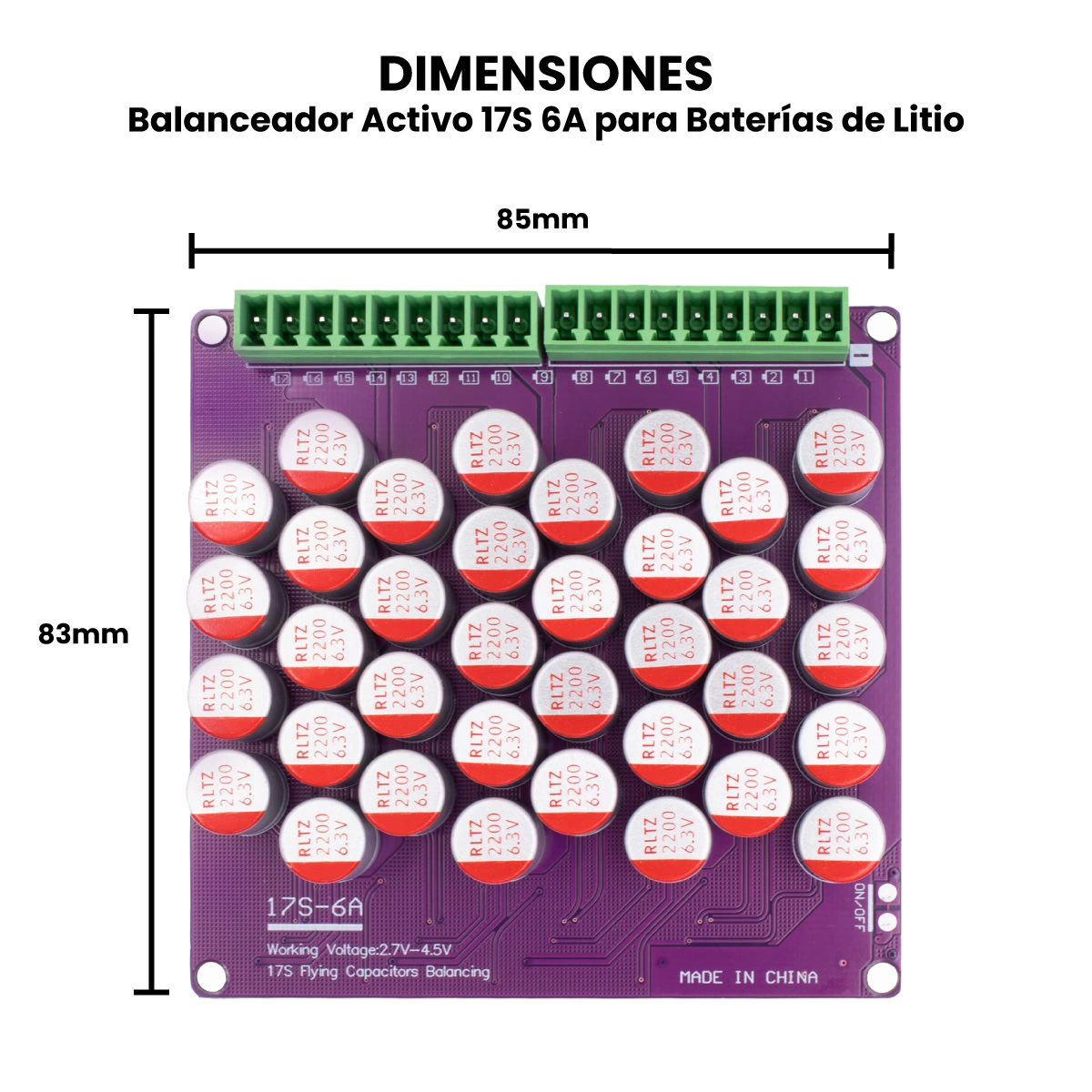

Dimensiones

• 3S
• 4S
• 6S
• 8S
• 17S

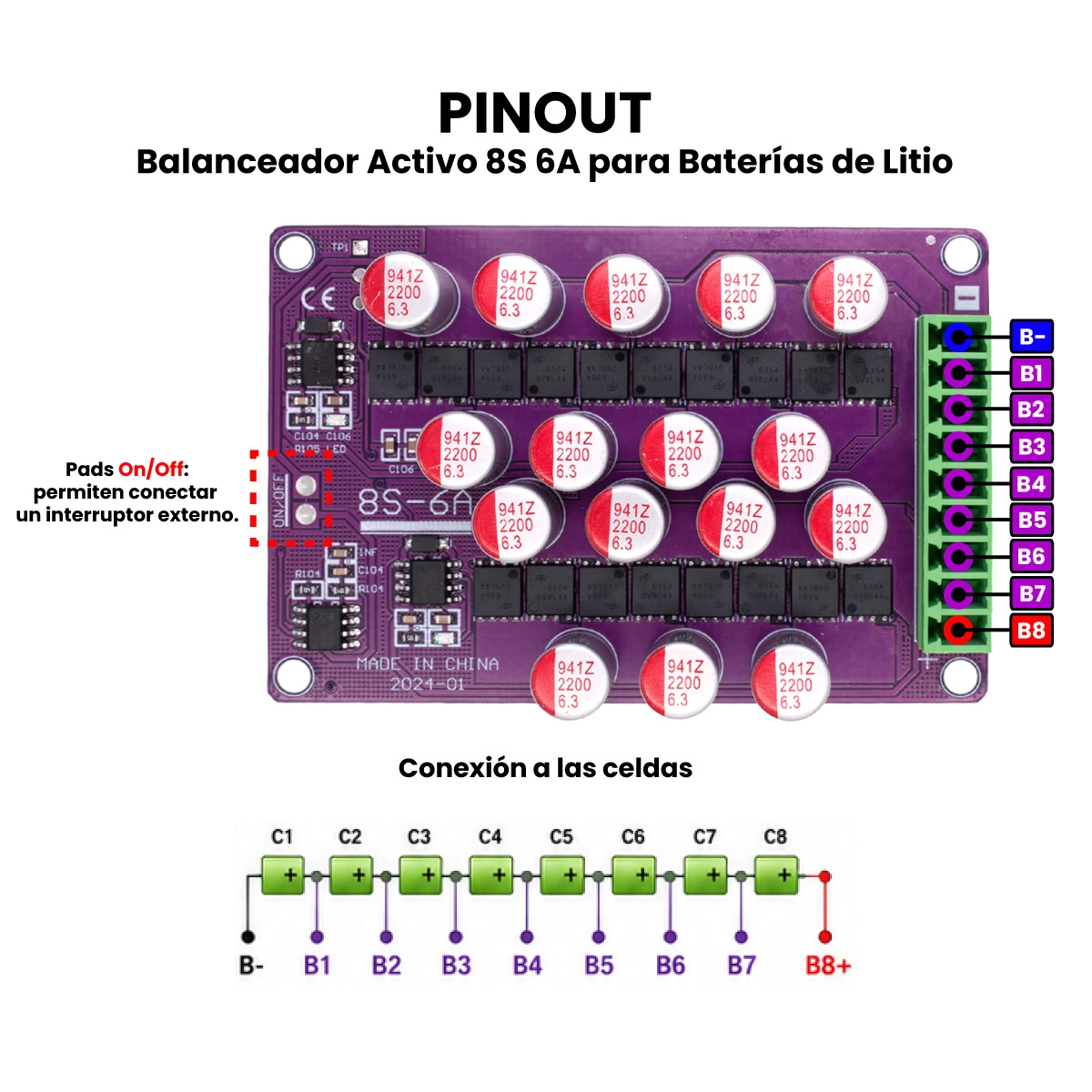

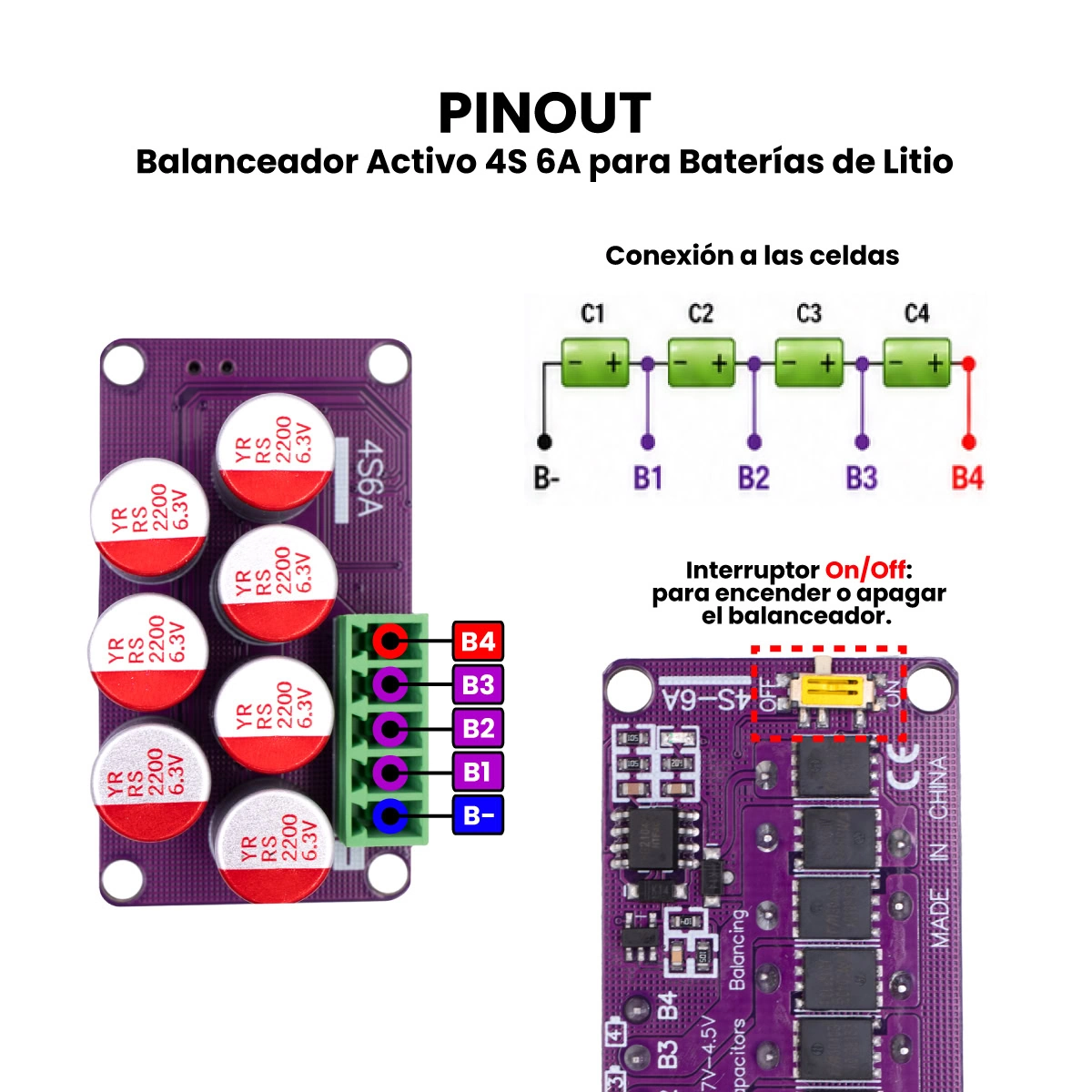

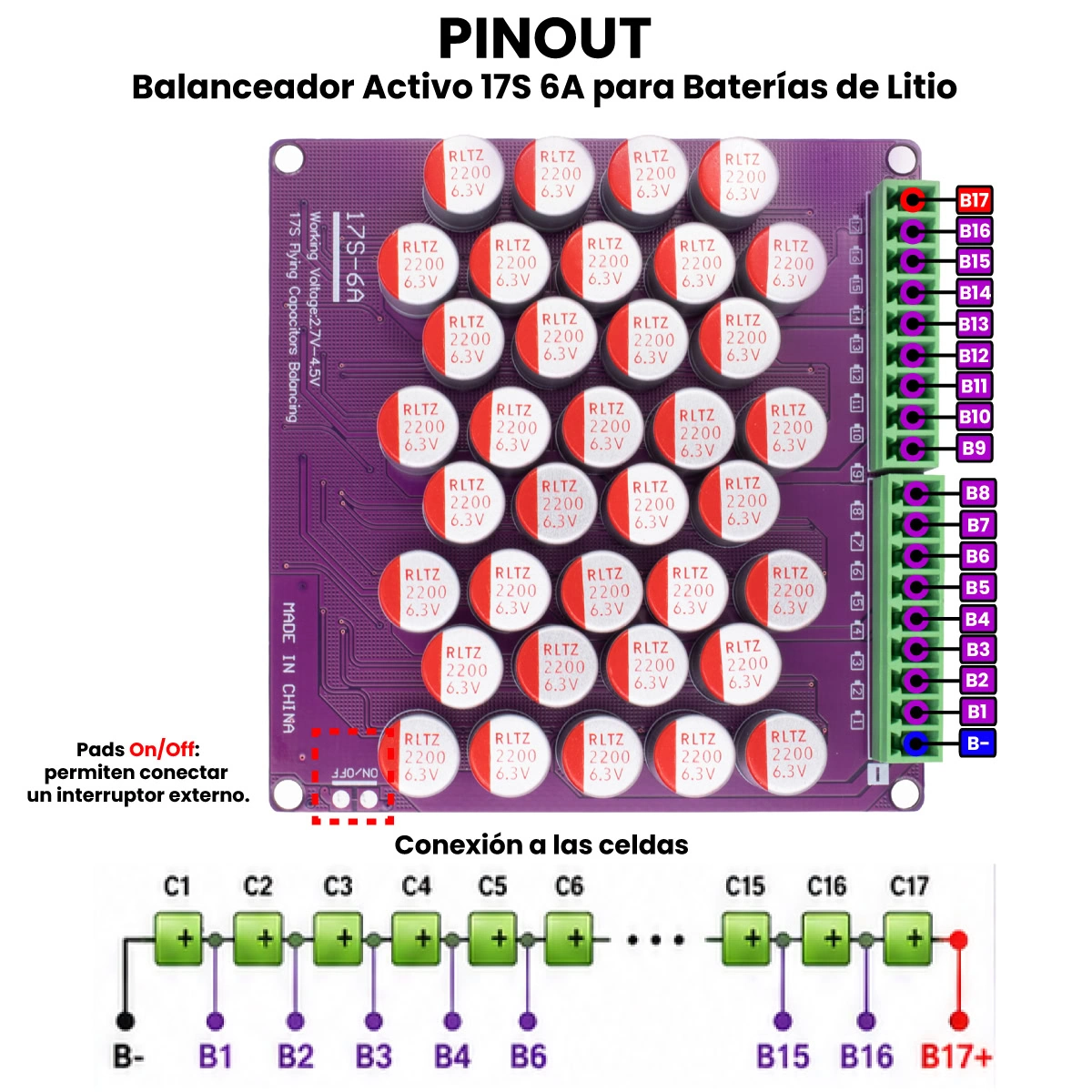

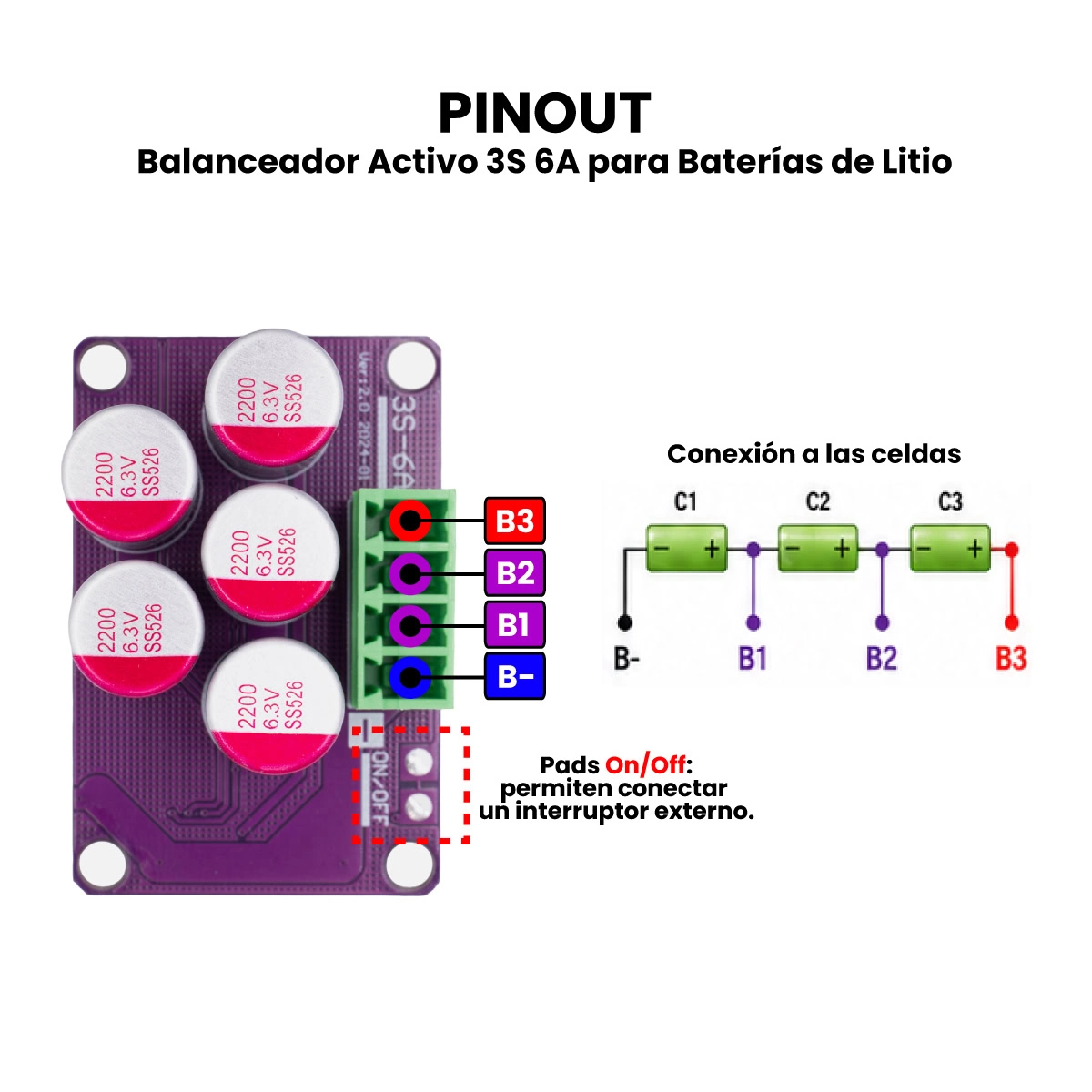

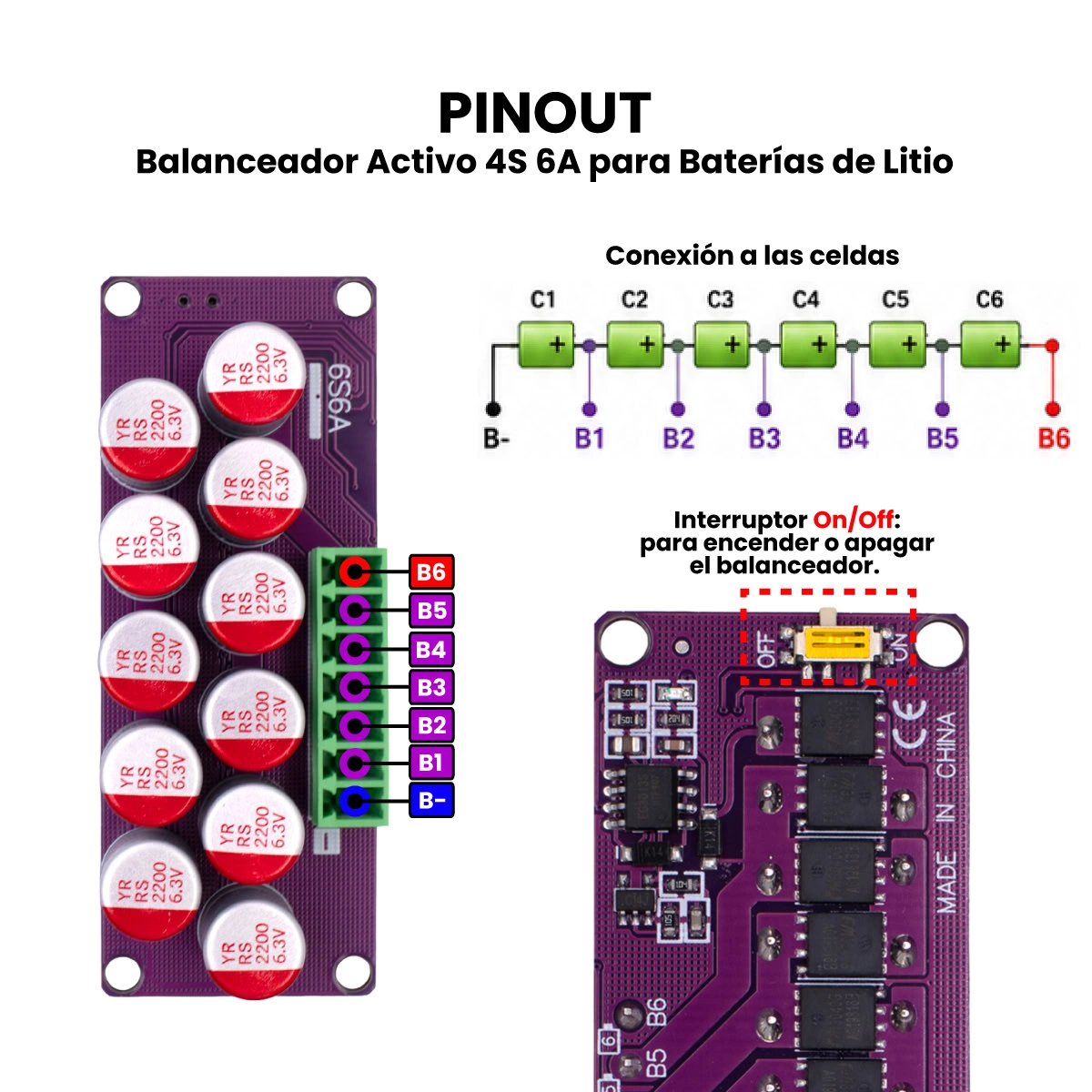

Pinout

• 3S
• 4S
• 6S
• 8S
• 17S

INFORMACIÓN ADICIONAL

Aplicaciones

• Paquetes de baterías Li-ion, Li-Po y LiFePO4 con celdas conectadas en serie.
• Bancos de energía y sistemas de almacenamiento eléctrico.
• Sistemas solares fotovoltaicos con baterías recargables.
• Sistemas de alimentación ininterrumpida (UPS).
• Vehículos eléctricos ligeros, como bicicletas, scooters y motocicletas eléctricas.
• Carros eléctricos, vehículos AGV y plataformas móviles autónomas.
• Drones y aeronaves de radiocontrol con paquetes de baterías multicelda.
• Robots móviles, industriales y educativos.
• Herramientas eléctricas inalámbricas.
• Equipos de respaldo energético y fuentes portátiles.
• Estaciones de energía portátiles.
• Sistemas de respaldo para telecomunicaciones y redes.
• Proyectos de conversión o reparación de paquetes de baterías.
• Baterías para equipos de automatización y control industrial.
• Sistemas de iluminación de emergencia.
• Equipos médicos o electrónicos portátiles, siempre que el paquete sea compatible.
• Proyectos DIY de almacenamiento y administración de energía.
• Mantenimiento preventivo de paquetes de baterías, reduciendo diferencias de voltaje entre celdas.
• Recuperación y estabilización de paquetes desbalanceados, siempre que las celdas se encuentren en buen estado.
• Integración permanente dentro de bancos de baterías para balanceo durante la carga, descarga o reposo.
• Complemento de sistemas BMS, ayudando a mejorar el equilibrio entre celdas sin sustituir las funciones de protección.

Recomendaciones de uso

• Selecciona el balanceador de acuerdo con el número exacto de celdas conectadas en serie: 3S, 4S, 6S, 8S o 17S.
• Comprueba que todas las celdas sean de la misma tecnología, capacidad nominal, voltaje y características eléctricas.
• No combines celdas nuevas con usadas, ni baterías con diferentes niveles de desgaste, ya que esto puede provocar un desbalance constante.
• Mide el voltaje individual de cada celda antes de conectar el módulo y verifica que ninguna esté dañada, inflada, perforada o excesivamente descargada.
• Respeta estrictamente el orden de conexión indicado en la tarjeta, comenzando normalmente por el negativo general del paquete y continuando de forma consecutiva por cada celda.
• Realiza la instalación con el paquete desconectado del cargador, de la carga y de cualquier fuente externa.
• Aísla correctamente las terminales y conexiones expuestas con materiales adecuados para evitar cortocircuitos accidentales.
• Instala el balanceador en un lugar seco, ventilado y protegido contra humedad, polvo, vibraciones excesivas y contacto con partes metálicas.
• Evita montar la tarjeta directamente sobre las celdas. Utiliza separadores, soportes o material aislante que permita la circulación de aire.
• Durante las primeras cargas y descargas, supervisa el voltaje de cada celda y la temperatura del módulo para confirmar que el sistema trabaja correctamente.
• Corrige o reemplaza las celdas que presenten una caída de voltaje anormal. El balanceador puede reducir diferencias, pero no repara baterías deterioradas.
• Mantén el balanceador conectado únicamente cuando el sistema esté correctamente instalado. Utiliza el interruptor integrado, cuando esté disponible, para desactivarlo durante mantenimiento o almacenamiento prolongado.
• Utiliza siempre un cargador compatible con la química y el número de celdas del paquete.
• Emplea el balanceador como complemento de un BMS apropiado, ya que no reemplaza las protecciones contra sobrecarga, sobredescarga, sobrecorriente, cortocircuito o temperatura.
