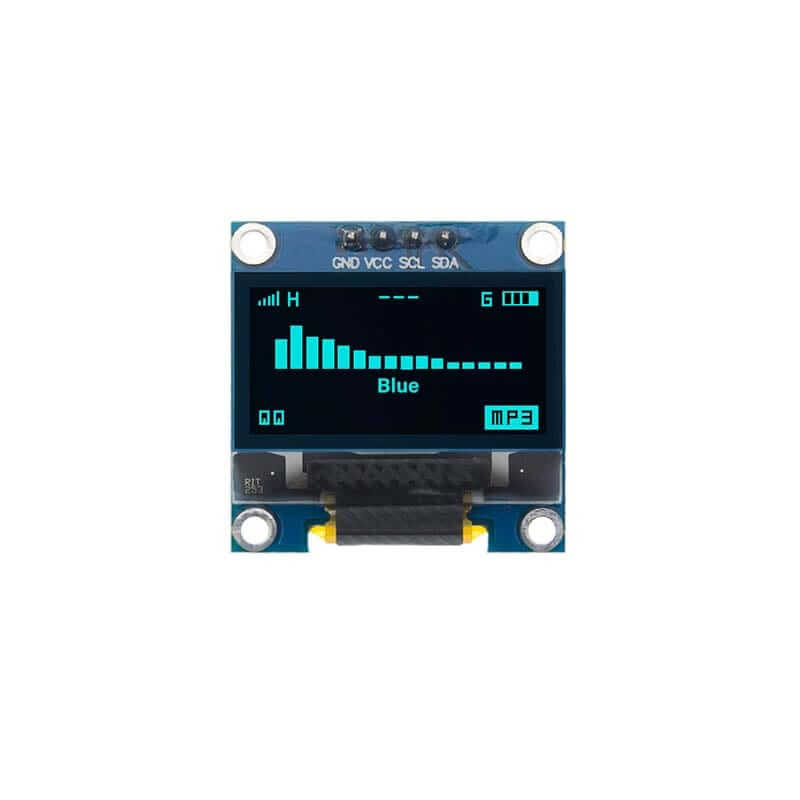

Display Oled Azul y Blanco 128×64 0.96″ I2C SSD1306

INFORMACIÓN

Los Display Oled Azul y Blanco 128×64 0.96″ I2C SSD1306 son dispositivos electrónicos tipo led,  permiten controlar cada píxel individualmente y mostrar tanto texto como gráficos por medio de comunicación I2C, trabajando con un voltaje de operación entre 3.3V – 5.5V DC.

Los Display Oled Azul y Blanco 128×64 son ideales para mostrar texto, mapas de bits, píxeles, rectángulos, círculos y líneas; o en proyectos para monitoreo, equipos industriales, médicos portátiles o Smartwatch (Reloj Inteligente). Contamos con más display los podrás consultar dando clic Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Display Oled
• Voltaje de Operación: 3.3V – 5V DC
• Resolución: 128×64 píxeles – 0.96″
• Monocromo: Disponible en Píxeles Blancos y Azules
• Driver: SSD1306
• Interfaz: I2C
• Pines: 4 (VCC, GND, SCL «Reloj» y SDA «Datos»)
• Dimensiones: 27mm x 27mm x 3mm
• Ultra bajo consumo de energía: 0.08W Cuando están encendidos todos los píxeles
• Temperatura de trabajo: -30ºC ~ 70ºC

TUTORIALES

• UNIT Electronics: Como programar y conectar el Display Lcd Oled 128×64 de 0.96 pulgadas con Arduino Uno

DOCUMENTACIÓN Y RECURSOS

• Datasheet SSD1306
• Modelo 3D
• Liberia
  • Adafruit GFX graphics
  • Adafruit_SH1106


INFORMACION ADICIONAL

Alimentación y visualización

Las pantallas OLED 0.96″ , requieren que sean programadas además de las conexiones  de alimentación. Si no cuenta con una imagen para visualizar previamente programada, las pantallas OLED no responderán solo al voltaje de alimentación.

Conexión y código en Arduino IDE

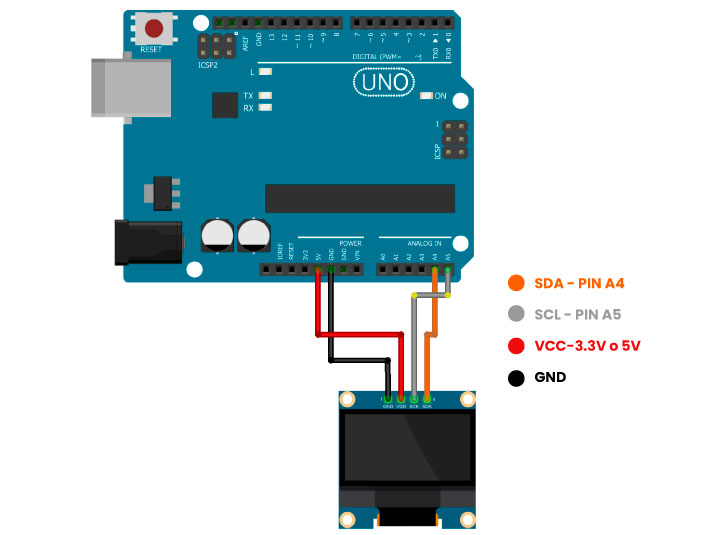

Para usar la pantalla OLED 0.96″ en nuestra tarjeta de desarrollo, realizaremos la siguiente conexión correspondiente a la comunicación de I2C.

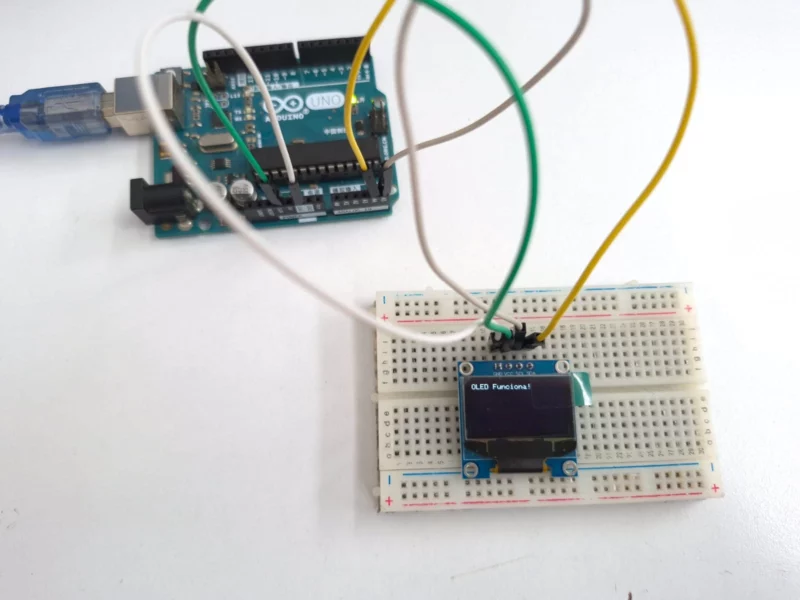

Para realizar nuestro código de prueba en Arduino IDE , al igual que el display OLED de 1.3″ , estos display Oled funcionan también con la librería SH1106:
