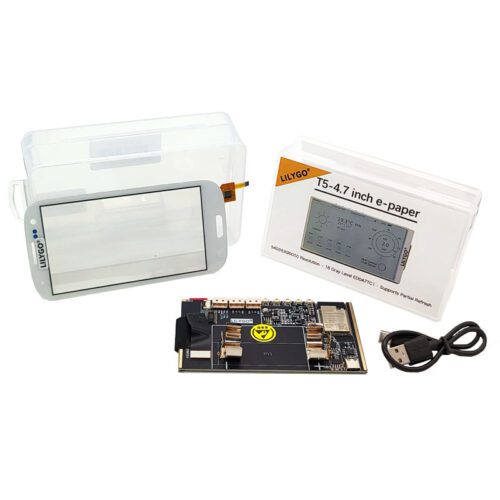

LILYGO® T5 E-Paper / Cover Capacitivo Touch LILYGO T5-4.7

INFORMACIÓN

LILYGO® T5-4.7″ E-Paper es otra versión de la serie T5 de pantallas de tinta electrónicas con optimización de diseño de baja potencia. Con dos modos de batería 18650 o LiPo. Programable en el IDE Arduino, IDF o Micropython.

Para que el funcionamiento de la pantalla E-Paper  sea touch contamos con el Cover Capacitivo Touch LILYGO T5-4.7 que además ayudara a proteger directamente la pantalla E-Paper.

La LILYGO® E-Paper / Cover Capacitivo es útil en aplicaciones para mostrar información en proyectos de IoT como: estaciones metereológicas, movimientos de la banca, STEM(Ciencia, Tecnología, Ingeniería y Matemáticas).

Nota: No incluye baterías.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

LILYGO® T5 E-Paper

• Tarjeta de desarrollo: ESP32-WROVER-E (ESP32-D0WDQ6 V3)
• Conectividad: WiFi , Bluetooth
• Voltaje de Alimentación: USB Tipo C , 5V @ 1 A
• Memoria: 16 MB Flash
• Versión: CH9102F
• RAM: 8 MB
• Pantalla: 4.7″
• Resolución: 540 X 960px, 8 bit
• Color: 16, escala de grises
• Batería: 18650 y espacio en pich PH 2.0 para LiPo
• Carga de batería y chip de protección de descarga
• Expansión Táctil: FPC de 6 pines
• Botones: 5 reservados; 3 botones personalizados y un botón de reinicio.
• Pines de salida: 4 @ 3.3V
• Corriente modo “sleep”: 170uA

Cover Capacitivo Touch LILYGO T5 4.7″

• Voltaje de Alimentación: 3.3V
• Potencia : 170 mW, 950mW máximo
• Frecuencia: 85Hz
• Temperatura de Operación: 0 a 50°C

---

DOCUMENTACIÓN Y RECURSOS

• Librería LilyGo EPD47
• Carcasa 3D- GitHub
• Esquemático
• Datasheet Cover Capacitivo
• L58 IC QFN40 Data

---

INFORMACIÓN ADICIONAL

Primeros pasos con LILYGO® T5 E-Paper & Cover

Te recomendamos descargar la Libreria de LilyGo EPD47, que se encuentra en DOCUMENTACIÓN Y RECURSOS, para que puedas tener acceso los ejemplos de la E-Paper. Con la finalidad de probarla y realizar un testeo de la pantalla antes de cargar otro programa.

Programar en IDE Arduino la LILYGO®

Para ello te recomendamos seguir los siguientes pasos:

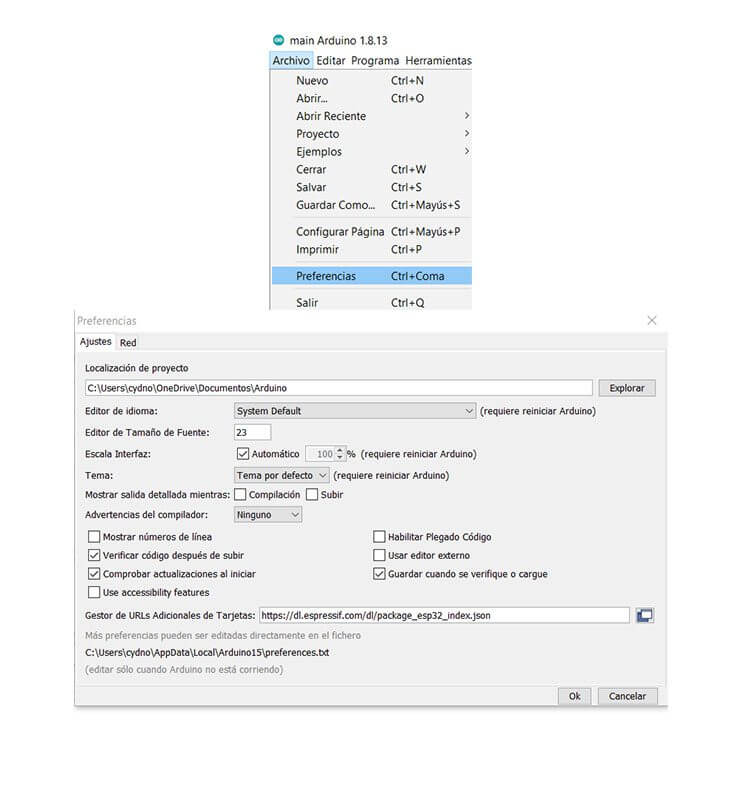

1. Cambio de preferencias. Estaras usando el microcontrolador ESP32, por lo cual se requerira que cambies las preferencias del IDE Arduino. Estas se encuentran en Archivo>Preferencias . Y en la sección de gestor de URL, cambiar a

https://dl.espressif.com/dl/package_esp32_index.json

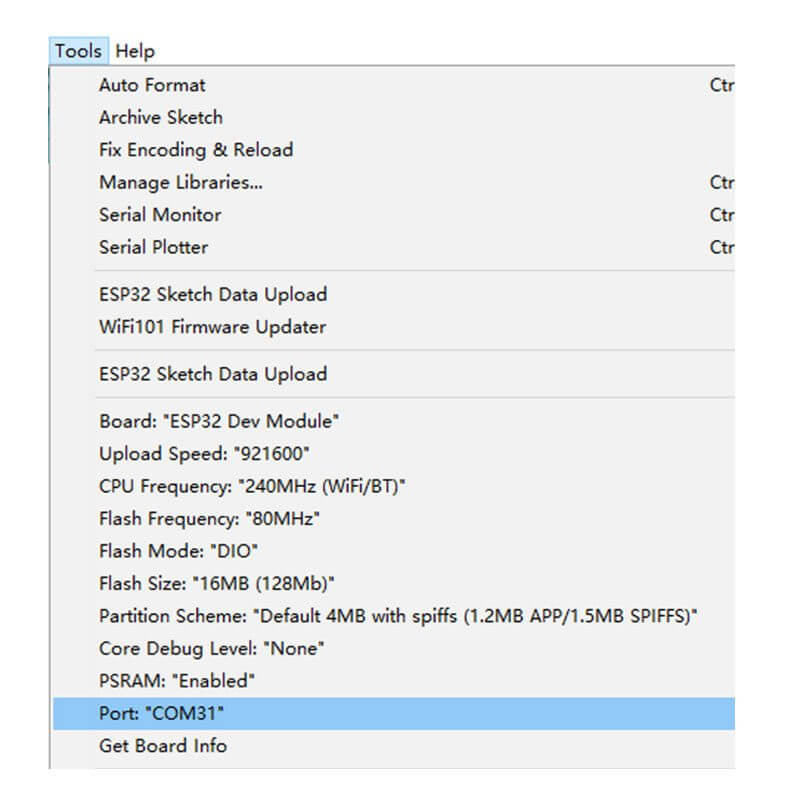

2. Posteriormente al realizar cualquier programa o cargar alguno que la librería incluye de ejemplo, deberás configurar lo siguiente para poder programar en la tarjeta ESP32 Dev Module:

Nótese que:

Borad : ESP32 Dev Module

PSRAM: Enabled

---

ENLACES EXTERNOS

• Colocación del Cover en E-Paper LILYGO® T5
