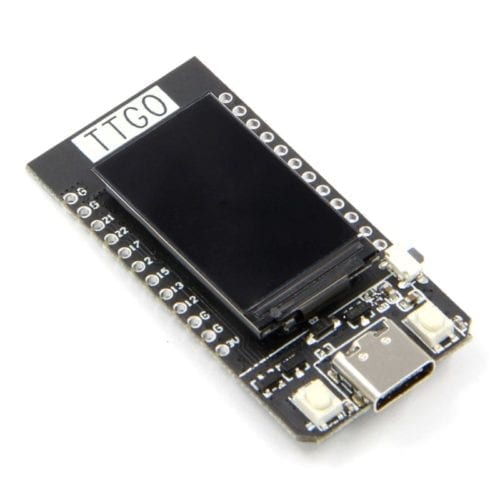

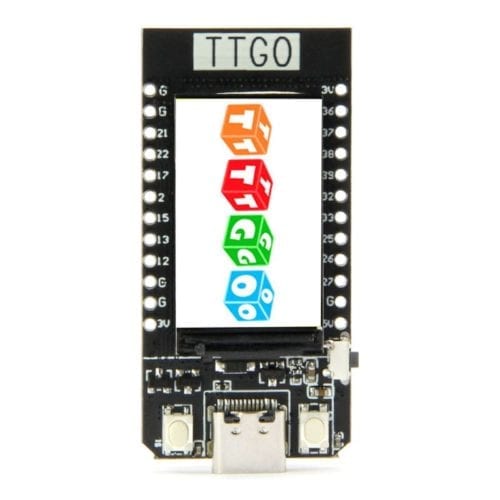

LILYGO TTGO T-Display ESP32 Development Board 1.1

INFORMACIÓN

¿Qué es TTGO T Display?

Es una tarjeta de desarrollo basada en ESP32, a diferencia de otras placas es que cuenta con algunas características de hardware adicionales como: pantalla a color de 1.14 pulgadas, interfaz para carga de baterías litio y 2 botones. Al igual que otro ESP32 cuenta con Wifi y Bluetooth.

¿Para que sirve TTGO T Display?

Esta tarjeta sirve para desarrollar sistemas enfocados al internet de las cosas “IOT” para conectar sensores y actuadores a Internet mediante Wifi y tener control mediante Bluetooth, teniendo como ventaja desplegar información en la pantalla que incorpora y poder conectar una batería de litio para alimentar la carga y poder cargarla mediante su puerto USB tipo C.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: TTGO T Display
• Chipset: ESPRESSIF-ESP32 240MHz Xtensa® single-/dual-core 32-bit LX6 microprocessor
• FLASH QSPI flash 4MB
• SRAM SRAM de 520 kB
• Incluye:
  • 1 x Pantalla TTGO en T
  • 1 x Cable para batería
  • 2 x Tiras Header
• USB Tipo-C
• Fuente de alimentación USB: 5V/1A
• Corriente de trabajo Aproximadamente: 60mA
• Corriente de sueño Aproximadamente 120uA
• Interfaz para carga de baterías litio de 3.7 V
• Corriente de carga 500mA
• Conector JST 2Pin 1.25mm
• Botón Reset
• USB a TTL CP2104
• Interfaz: UART, SPI,  SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, ADC, Sensor táctil de condensador, preamplificador DACLNA
• Pantalla: IPS ST7789V 1.14 pulgadas
• Rango de temperatura: -40 ℃ ~ + 85 ℃
• Dimensiones: 51.52mm x 25.04mm x 8.54mm
• Peso: 7.81g

Wifi

• Estándar: FCC / CE-RED / IC / TELEC / KCC / SRRC / NCC
• Protocolo: 802.11 b / g / n (802.11n, velocidad de hasta 150 Mbps) Polimerización A-MPDU y A-MSDU, admite intervalo de protección de 0,4 μS
• Rango de frecuencia: 2,4 GHz ~ 2,5 GHz (2400 M ~ 2483,5 M)
• Transmitir energía: 22dBm
• Distancia de comunicación: 300m

Bluetooth

• Protocolo: Cumple con el estándar bluetooth v4.2BR / EDR y BLE
• Frecuencia de radio: Con receptor NZIF de sensibilidad de -97dBm, emisor AFH de clase 1, clase 2 y clase 3
• Frecuencia de audio: Frecuencia de audio CVSD y SBC

Software

• Modo Wi-Fi: Estación / SoftAP / SoftAP + Estación / P2P
• Mecanismo de seguridad: WPA / WPA2 / WPA2-Enterprise / WPS
• Tipo de cifrado: AES / RSA / ECC / SHA
• Actualización de firmware: Descarga UART / OTA （A través de la red / host para descargar y escribir firmware）
• Desarrollo de software: Admite el desarrollo de servidores en la nube / SDK para el desarrollo de firmware del usuario
• Protocolo de red: IPv4, IPv6, SSL, TCP / UDP / HTTP / FTP / MQTT
• Configuración de usuario AT + conjunto de instrucciones, servidor en la nube
• IDE programación: Arduino o Micropython
• SO FreeRTOS

---

DOCUMENTACIÓN Y RECURSOS

• Librería – TFT_eSPI
• Pinout TTGO T-Display
• Github TTGO-T-Display
• Esquemático
• Dimensiones

Driver:

• CP210x Controlador universal

*Nota: Instalar el controlador de acuerdo al sistema operativo de tu PC o Laptop. En caso de haber instalado anteriormente no instalar el controlador.

---

ENLACES EXTERNOS

• Utilizar con Micropython
• Introducción TTGO T Display Arduino IDE
