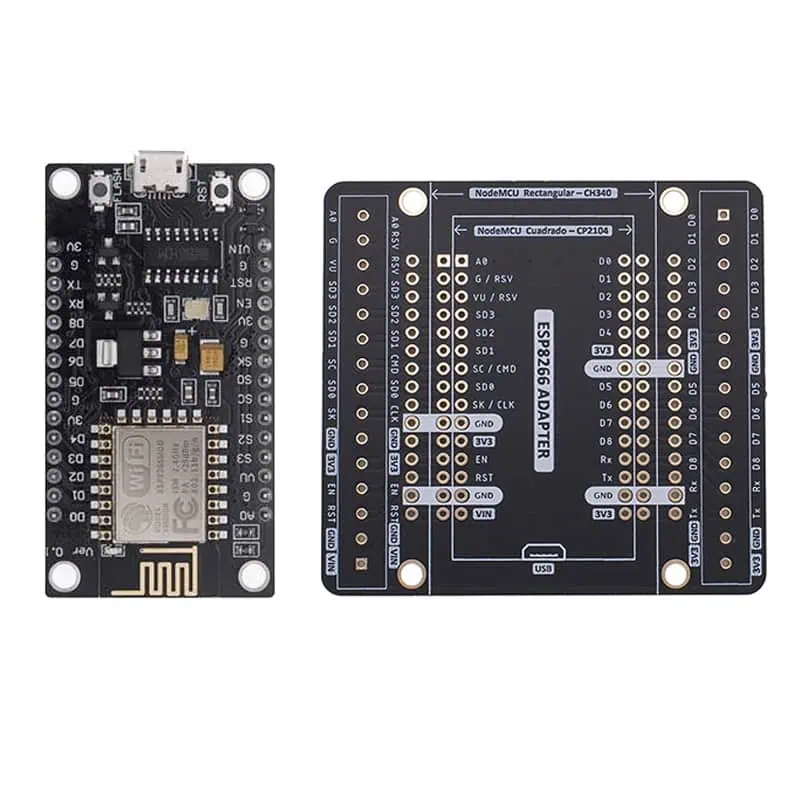

NodeMCU Rectangular / Base Shield NodeMCU

INFORMACIÓN

Disponible placa de desarrollo NodeMCU Rectangular basado en ESP-12E/F con chip USB CH340 y Base Shield para NodeMCU Rectangular. Estas placas se vende por separado y son útiles para crear prototipos de Internet de las cosas “IOT” de forma practica, sencilla y a bajo costo. En conjunto podrás conectar diferentes sensores y actuadores ya que la base Shield permite expandir y tener conexión rápida con los pines del NodeMCU Rectangular.

---

ESPECIFICACIÓN Y CARACTERÍSTICAS

NodeMcu Rectangular CH340 Lolin V3

Voltaje de Alimentación (USB): 5V DC Voltaje de Entradas/Salidas: 3.3V DC SoC: ESP8266 (Módulo ESP-12E) Voltaje de Alimentación (VIN): 5V a 9V Max. USB UART CH340 CPU: Tensilica Xtensa LX3 (32 bit) Frecuencia de Reloj: 80MHz/160MHz RAM: 32KB SRAM: 64KB Memoria Flash Externa: 4MB Wi-Fi 2.4 GHz, 802.11 b/g/n Modos de operación: STA/AP/STA+AP Mecanismo de seguridad: WPA / WPA2

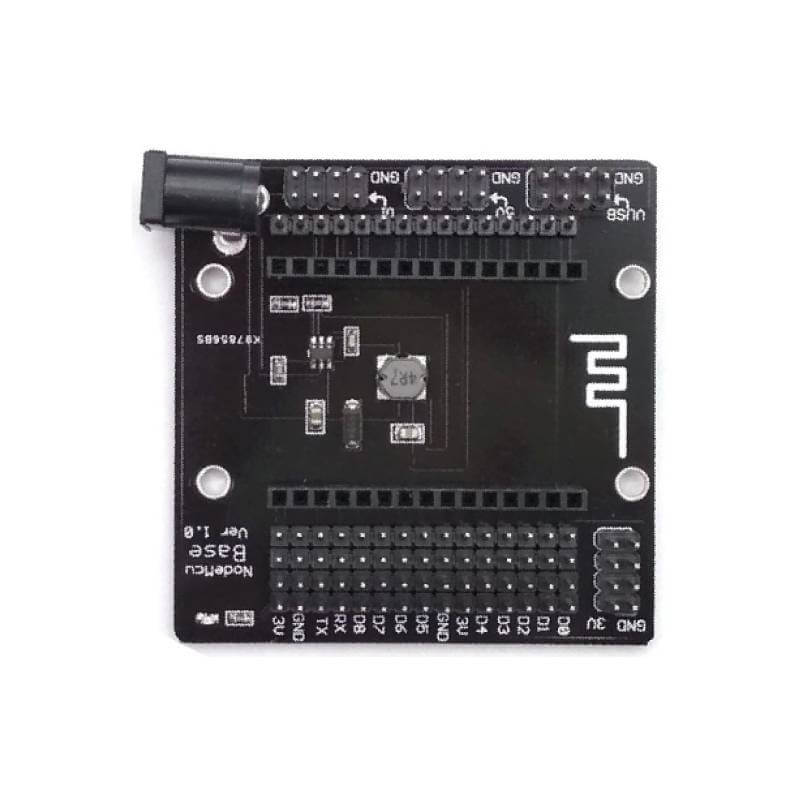

Base Shield para NodeMCU Rectangular Lolin V3

Tipo: Shield para Nodemcu Modelo: Nodemcu Base Ver 1.0 Diseñada para NodeMcu CH340 Rectangular Lolin V3 Voltaje de Alimentación (Externa Power Jack): 6V a 24V DC Led indicador de encendido

DOCUMENTACIÓN Y RECURSOS

• Datasheet- ESP12E
• Footprint-ESP866-12E
• Driver CH340


Pinout´s

• NodeMCU Rectangular

• Base Shield

---

INFORMACIÓN ADICIONAL

¿Cómo instalar el driver CP2102 para programar el NodeMCU Rectangular?

Para comenzar a utilizar esta placa NodeMCU Rectangular y programarla desde la PC o Laptop deberás instalar su controlador, para este caso la placa incorpora el chip CH340 el cual se encarga de programar y establecer comunicación USB-Serial. En el siguiente link podrás descargar el controlador universal CH341SER el cual incorpora la versión CH340 que necesita la placa:

• CH340 Controlador


*Nota: Instalar el controlador de acuerdo al sistema operativo de tu PC o Laptop. En caso de haber instalado anteriormente no instalar el controlador.

Ya instalado el controlador puedes conectar la placa a tu PC. Para comprobar que se instalo correctamente el controlador y le asigno un puerto COM a la placa, sigue los siguientes pasos:

1. Abrir “Administrador de dispositivos”
2. Conectar la placa al PC
3. Dar clic en Puertos (COM , LPT)
4. Debe de reconocer la placa como se muestra en la siguiente imagen ?:



¿Cómo programar NodeMCU Rectangular?

Ya instalado el controlador podrás programarlo en diferentes entornos de programación podrás elegir:

• Arduino IDE (en lenguaje C++),
• MicroPython
• Javascript (Espruino, Duktape, Mongoose JS)
• Y otros…

Es utilizado comúnmente con Arduino IDE ya que cuenta con gran variedad de ejemplos, información y otros recursos, que te ayudaran a comenzar a utilizar esta placa. Para utilizar con Arduino IDE deberás realizar los siguientes pasos:

1. Abrir Arduino IDE. Si no lo has instalado descárgalo directamente de la pagina de Arduino, instalar la versión ejecutable no instalar la versión portable.
2. Copiar el siguiente URL: http://arduino.esp8266.com/stable/package_esp8266com_index.json
3. Dirigirse a la pestaña de Arduino llamada “Archivo”.
4. Dar clic en “Preferencias”.
5. Dirígete al Gestor de URLs Adicionales de Tarjetas:
6. En la casilla pegar la URL. Si hay otra URL colocar una coma al final, dar un espacio y pegar la URL.
7. Dar clic en Ok.
8. Ir a la pestaña de Arduino llamada “Herramientas”
9. Dar clic en “Placa:”  y después a “Gestor de tarjetas…”
10. Sandra una ventana, buscar las placas “esp8266 by ESP8266 Community” he instalarlas.

Para comprobar la instalación de las tarjetas esp8266 en Arduino IDE y cargar códigos a la placa realiza lo siguiente:

1. Ir a la pestaña de Arduino llamada “Herramientas”
2. Dar clic en “Placa:”
3. Seleccionar ESP8266 Boards Arduino y buscar la placa “NodeMCU 1.0 (ESP-12E Module)”
4. Después conectar la placa al PC.
5. Ir nuevamente a “Herramientas” y seleccionar el puerto COM que le asigno la PC a la placa.
6. Carga el siguiente código para comprobar que todo salió bien. El código es un blink en el Led que incorpora la placa que esta asignado al pin 2 del ESP.

Código Blink –  Hola mundo en NodeMCU Rectangular:

void setup() {
// inicializa el pin digital 2 como salida
pinMode(2, OUTPUT);
}
void loop() {
digitalWrite(2, HIGH); // Enciende el LED
delay(1000); // Espera un segundo
digitalWrite(2, LOW); // Apaga el LED
delay(1000); // Espera un segundo
}

Nota: Si el programa no carga directamente a la placa tendrás que poner en modo de programación la placa antes de cargar el código, para poner en modo de programación realizar lo siguiente: Presionar el botón de “FASH” cuando se esté subiendo el código ya que comienza el proceso de carga dejar de oprimir el botón, este proceso lo tendrás que llevar acabo cada que subas un sketch al NodeMCU.

---

ENLACES EXTERNOS

• NodeMCU- Wikipedia
• Comparaciones entre NodeMcu – ESPloradores
• Información sobre el ESP-12E – Components101
