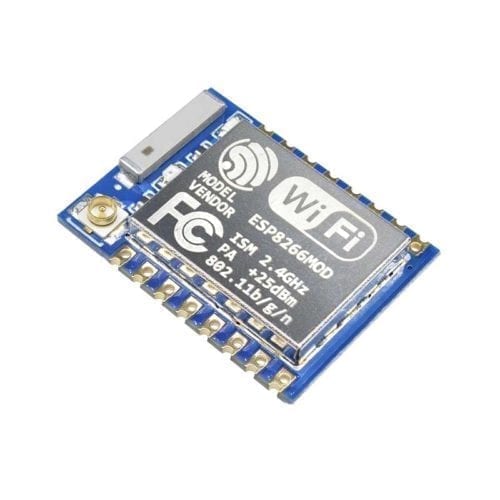

Módulo Wifi ESP8266 ESP-07

INFORMACIÓN

El ESP-07 ESP8266 es un módulo WiFi que esta basado el microcontrolador MCU ESP8266 de 32 bits, este módulo es de bajo consumo y admite el protocolo estándar IEEE802.11 b / g / n y una pila completa de protocolos TCP / IP. Este módulo tiene puertos I/O, SPI, UART y Memoria flash interna de 4MB, por lo que no se requiere de microcontrolador externo para funcionar, sólo tendrás que utilizar un Convertidor USB a TTL CP2102 para poder programarlo.

El ESP-07 ESP8266 sirve para conectar microcontroladores MCU o tarjetas de desarrollo a internet para monitorear sensores o controlar remotamente actuadores. Es ideal para proyectos de Internet de las cosas y si estas realizado tu propia placa de circuito impreso PCB para una aplicación de IOT lo podrás integrar rápidamente, sólo tendrás que soldarlo a tu propio PCB.

---

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Modelo: ESP-07
• Núcleo: ESP8266
• CPU: Tensilica L106 32-bit
• Soporte de velocidad de reloj 80 MHz y160 MHz
• Memoria Flash: 4MB
• Dimensiones: 20mm x 10mm
• Voltaje de Alimentación: 3.3V. No conectar a 5V
• Corriente
  • Promedio: 12mA
  • Trabajo: 70mA
  • Máxima:200mA
  • Reposo: <200 uA
• Protocolo : 802.11 b / g / n
• WIFI @ 2.4 GHz, soporta WPA / WPA2
• Potencia de salida: 802.11b mode + 19.5dBm
• Encendido y transferencia de paquetes < 2ms.
• Consumo en espera de <1.0mW (DTIM3)
• Apagado de la corriente de fuga <10uA
• Con 9 pines digitales GPIO
• Una entrada analógica
• Protocolo stack TCP/IP integrado
• Switch TR integrado, balun, LNA, amplificador de potencia y la red de adaptación
• PLL integrados, reguladores, DCXO y unidades de administración de energía
• Incorporado ADC de 10 bits
• Con antena cerámica
• Antena: Conector para antena externa IPEX (No incluye antena, adquiere la antena Aquí.)
• Rango de temperatura de operación: -40°C ~ 125°C

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• Esquemático Configuración mínima para programarlo

---

ENLACES EXTERNOS

• Uso del ESP-07 Tutorial – bitluni
