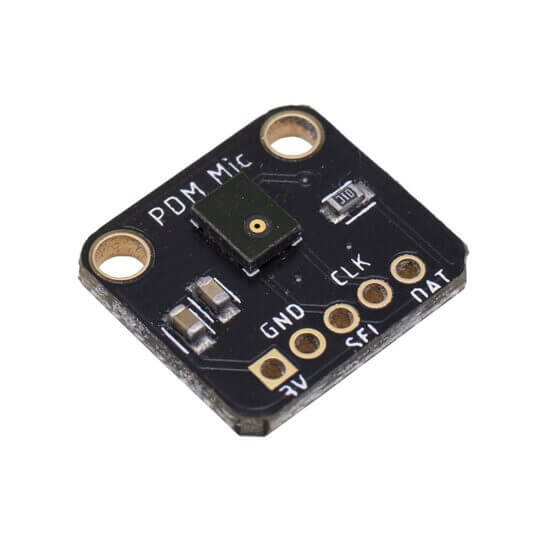

UNIT MP34DT05TR-A Módulo Micrófono PDM

INFORMACIÓN

UNIT MP34DT05TR-A es un módulo o placa de conexión integra un micrófono digital de alto rendimiento con una excelente relación señal-ruido y consumo de energía muy bajo. Está basado en el micrófono MP34DT05, su interfaz de comunicación es PDM el cual es compatible con las tarjetas de desarrollo de raspberry pi pico, pico W, DualMCU y otras tarjetas que incorporan interfaz PDM. Este módulo está basado en el diseño de interrupción del micrófono MEMS PDM de Adafruit, pero cuenta con el micrófono MP34DT05, que proporciona un rendimiento superior en comparación con otros micrófonos MEMS.

La placa de conexión MP34DT05TR-A PDM es muy fácil de usar. Simplemente conecte la placa a su microcontrolador usando la interfaz PDM y comience a leer los datos de audio digital. La placa es compatible con una amplia gama de microcontroladores, incluidos Arduino, Raspberry Pi y muchos más.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: UNIT Electronics
• Color PCB: Negro
• Dimensiones: 13.97mm x 12.7mm
• Pines: 4
• Interfaz: PDM
• Voltaje de alimentación: 1.8V a 3.3V DC
• Bajo consumo de energía: 0,65 mA
• Micrófono: MP34DT05TR-A
• Tipo de micrófono: PDM MEMS de alta calidad
• Relación señal/ruido (SNR): 64 dB
• Sensibilidad omnidireccional
• –26 dBFS ±3 dB de sensibilidad
• Diseño de tablero de conexiones fácil de usar
• 2 Barrenos de fijación con diámetro de 2mm
• Peso: 0.61

---

DOCUMENTACIÓN Y RECURSOS

• Github

• Esquemático
• Dimensiones
• Pinout
• Datasheet MP34DT05TR-A

---

TUTORIALES

• UNIT Electronics: DualMCU con MP34DT05TR-A Módulo Micrófono PDM

---

INFORMACIÓN ADICIONAL

Recomendaciones de uso:

Esta placa se vende sin headers, para facilitar las conexiones entre la placa y la tarjeta de desarrollo te recomendamos soldar cables o tiras header macho o hembra, el pich entre pines es de 1.5mm, los cables que puedes utilizar son los siguientes:

• Cable con conector XH2.54mm de 5p
• Cable con conector ZH1.5mm de 5p
• Arnés de cable 5 pines
