INFORMACIÓN

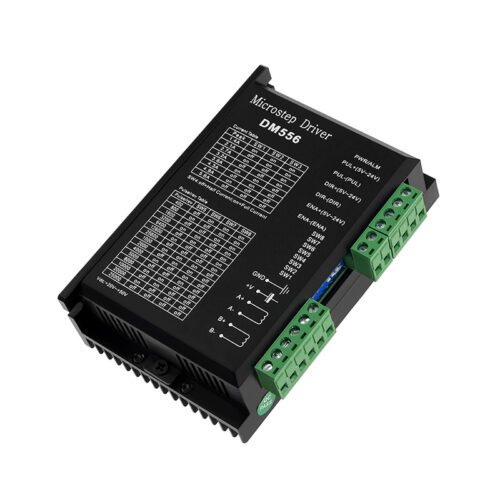

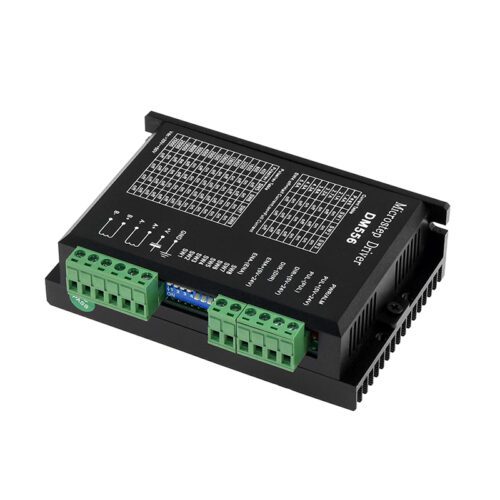

¿Qué es DM556 Driver para motor a pasos?
Es un controlador de motores paso a paso de alta tensión, que funciona a través de tecnología DSP lo cual lo convierte en una solución rápida y versátil para el manejo de motores paso a paso, este controlador trae integrada tecnología anti-resonancia y control de corriente hasta 5.6 A, durante su funcionamiento la operación es suave precisa.
El DM556 es una solución ideal para aplicaciones que requieren suavidad a baja velocidad.
¿Para que sirve el DM556 Driver para motor a pasos?
Sirve para controlar motores paso a paso, ideal para armar tu propio CNC de grabado por router y controlar motores Nema23 y Nema34 con corriente de 1.4A-5.6A. Contamos con mas Drivers para controlar motores a pasos consultalos Aquí.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: DM556
- Voltaje de operación:
- 20V – 50V DC
- Corriente pico de salida: 1.4 ~ 5.6A
- Corriente de señal lógica: 7 ~ 10 mA (típico 10 mA)
- Frecuencia de entrada de pulso: 0~200kHz
- 15 resoluciones de micro-pasos seleccionables de 400-25600
- Protección contra sobretensión y sobrecorriente
- Resistencia de aislamiento: 500MΩ
- Adecuado para motores de 2 fases
- Vibración: 10-55Hz/0.15mm
- Soporta modos PUL/DIR y CW/CCW
- 8 ajustes de corriente de salida seleccionables de 1.4A a 5.6A a través de interruptores DIP
- Dimensiones: 118 x 76 x 34 mm
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Tabla para configurar corriente de salida
Para ajustar la corriente de salida usar los siguinetes switches SW1, SW2 y SW3 y ajustarlos como se indica la siguiente tabla:
Corriente de operación | SW1 | SW2 | SW3 |
1.4A | ON | ON | ON |
2.1A | OFF | ON | ON |
2.7A | ON | OFF | ON |
3.2A | OFF | OFF | ON |
3.8A | ON | ON | OFF |
4.3A | OFF | ON | OFF |
4.9A | ON | OFF | OFF |
5.6A | OFF | OFF | OFF |
Configuracion modo de corriente en standby
Utiliza el switch SW4 y sigue la siguiente tabla:
SW4 | STAND-BY |
ON | FLUJO COMPLETO |
OFF | MEDIO FLUJO |
Ajuste de pasos/giros
Para definir los pasos usiliza los switches SW5, SW6, SW7 y SW8, apoyate de la siguiente tabla:
Número de paso/giro | SW5 | SW6 | SW7 | SW8 |
400 | OFF | ON | ON | ON |
800 | ON | OFF | ON | ON |
1600 | OFF | OFF | ON | ON |
3200 | ON | ON | OFF | ON |
6400 | OFF | ON | OFF | ON |
12800 | ON | OFF | OFF | ON |
25600 | OFF | OFF | OFF | ON |
1000 | ON | ON | ON | OFF |
2000 | OFF | ON | ON | OFF |
4000 | ON | OFF | ON | OFF |
5000 | OFF | OFF | ON | OFF |
8000 | ON | ON | OFF | OFF |
10000 | OFF | ON | OFF | OFF |
20000 | ON | OFF | OFF | OFF |
25000 | OFF | OFF | OFF | OFF |
Definición de pines de control
- PUL+(5V-24V): Entrada de señal, de paso o pulso positivo
- PUL-(PUL): Entrada de señal, de paso o pulso negativo
- DIR+(5V-24V): Señal de dirección terminal positiva
- DIR-(DIR): Señal de dirección terminal de paso negativo
- ENA+(5V-24V): Señal de entrada de reinicio sin conexión terminal positiva
- ENA-(ENA): Sin conexión permite restablecer la entrada de la señal terminal negativo
- GND y +V: Conexión de fuente de alimentacion desde 20V – 50V DC
