Generador PWM 1 Canal LCD 1Hz – 150KHz

INFORMACIÓN

El Generador PWM 1 Canal LCD 1Hz – 150KHz es un dispositivo electrónico diseñado para generar señales de modulación de ancho de pulso (PWM) en un rango de frecuencia de 1 Hz a 150 kHz. Este generador cuenta con una pantalla LCD que facilita la visualización de los parámetros de configuración, como la frecuencia y el ciclo de trabajo de la señal PWM.

Por otro lado, este generador PWM se utiliza principalmente para controlar la potencia entregada a dispositivos eléctricos, como motores, luces LED y sistemas de control de temperatura. La capacidad de ajustar la frecuencia y el ciclo de trabajo de la señal PWM lo hace ideal para aplicaciones donde se requiere un control preciso de la potencia, como en la regulación de velocidad de motores, el ajuste de brillo de luces LED o el control de temperatura en sistemas de calefacción y refrigeración. Su versatilidad lo hace valioso en una amplia gama de aplicaciones electrónicas y de control de potencia.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Generador PWM 1 Canal
• Voltaje de funcionamiento: 3.3-30 V.
• Rango de frecuencia: 1Hz -150 KHz
• Precisión de frecuencia: La precisión en cada rango es de aproximadamente 2%
• Potencia de carga de la señal: la corriente de salida puede ser de aproximadamente 5 -30mA
• Amplitud de salida: amplitud PWM igual a la tensión de alimentación

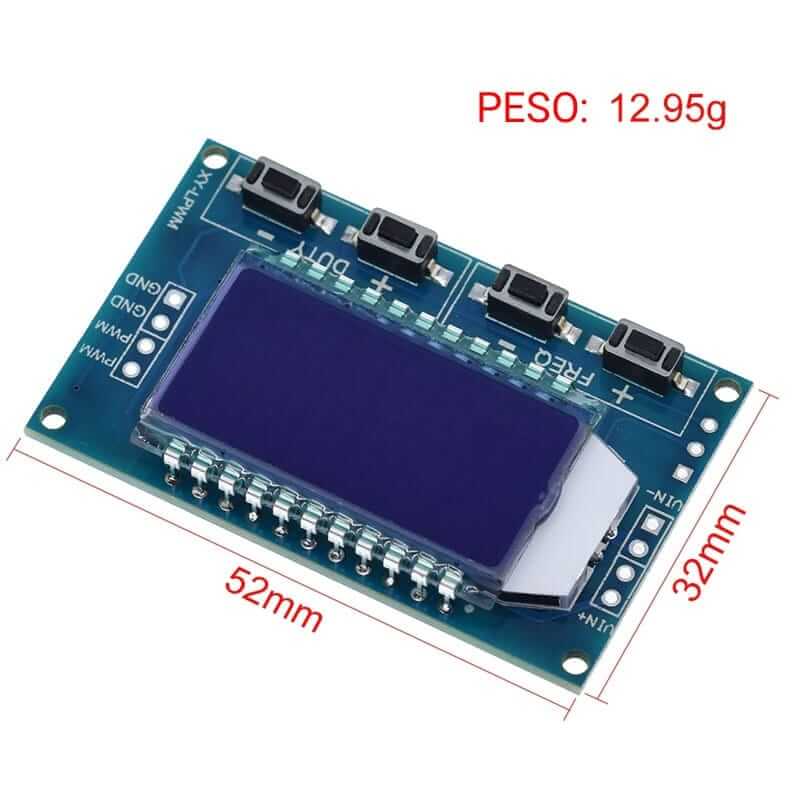

• Dimensiones: 52 x 32mm
• Peso: 16g
• Estándar de comunicación:
  • 9600 bps bits de datos: 8
  • Broca de parada: 1
  • Dígitos de comprobación: Ninguno
  • Control de flujo: Ninguno
• Ajuste el ciclo de trabajo PWM:
  • «DXXX»: el ciclo de servicio PWM a XXX; (001 -100) C
  • D050, el ciclo de trabajo PWM es 50%
• Frecuencia de PWM:
  • «F101»: la frecuencia de 101 HZ (001 -999)
  • «F1.05»: configura la frecuencia de 1,05 KHZ (1,00-9,99)
  • «F10.5»: Ajuste la frecuencia a 10,5 KHZ (10,0-99,9)
  • «F1.0.5»: Ajuste la frecuencia de 105 KHZ (1.0.0 -1.5.0)
• Características principales:
  • Frecuencia de pantalla LCD y ciclo de trabajo, muy claro, la salida PWM se puede configurar para controlar la frecuencia y el ciclo de trabajo, amplio rango de frecuencia, alta precisión y comunicación serial, nivel TTL.
• Aplicaciones:
  • Utilizado como generador de ondas cuadradas para el desarrollo y uso experimental.
  • Genera una onda cuadrada aplicable a un controlador de motor.
  • Genera pulso ajustable para uso en MCU y genera pulso ajustable, controla el circuito correspondiente (velocidad de atenuación PWM y otras aplicaciones).
  • Control serial (Comunicación de nivel TTL de un solo chip).

*Nota: El Generador PWM 1 Canal LCD no incluye headers macho, los cuales se venden por separado. Puede encontrarlos fácilmente Aquí.

DOCUMENTACIÓN Y RECURSOS

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Este tipo de generador PWM se utiliza en una variedad de aplicaciones, incluyendo:

1. Control de motores: Los motores eléctricos pueden ser controlados eficientemente mediante señales PWM, lo que permite variar su velocidad y dirección de rotación con precisión.
2. Control de luminosidad: En sistemas de iluminación LED, el control PWM se utiliza para ajustar el brillo de las luces de manera eficiente y sin parpadeos perceptibles.
3. Regulación de potencia: Se utiliza para controlar la potencia entregada a dispositivos electrónicos o cargas resistivas, como calentadores eléctricos, transformadores y dispositivos de calefacción.
4. Control de servomotores: En robótica y aplicaciones de control de movimiento, los servomotores pueden ser controlados mediante señales PWM para precisar su posición y velocidad.
5. Inversores de frecuencia: En sistemas de energía renovable y aplicaciones de control de motores, los inversores de frecuencia utilizan señales PWM para convertir la energía eléctrica de corriente continua a corriente alterna con una frecuencia controlada.
