KCX BT EMITTER V1.7 Modulo de Audio Estereo Bluetooth

INFORMACIÓN

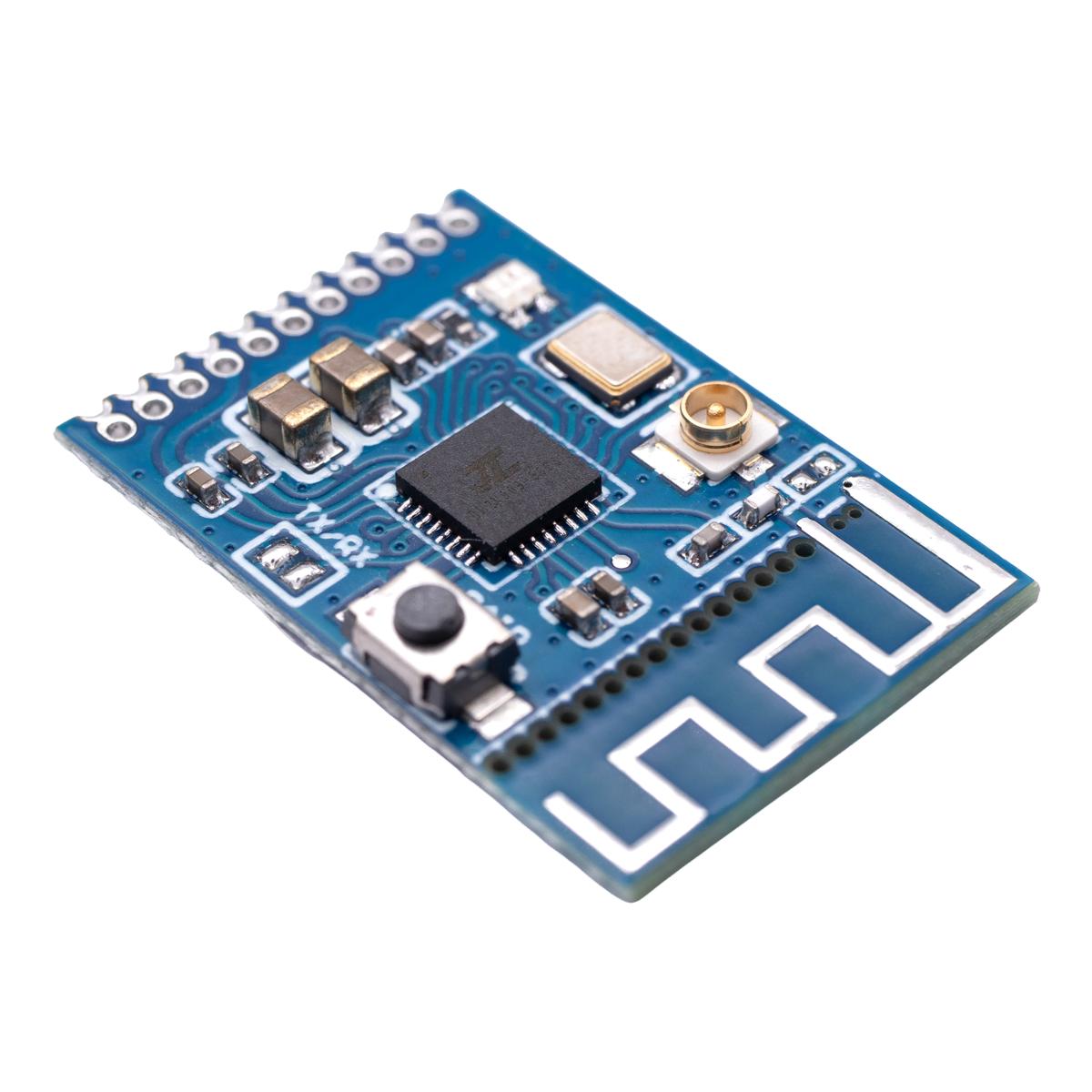

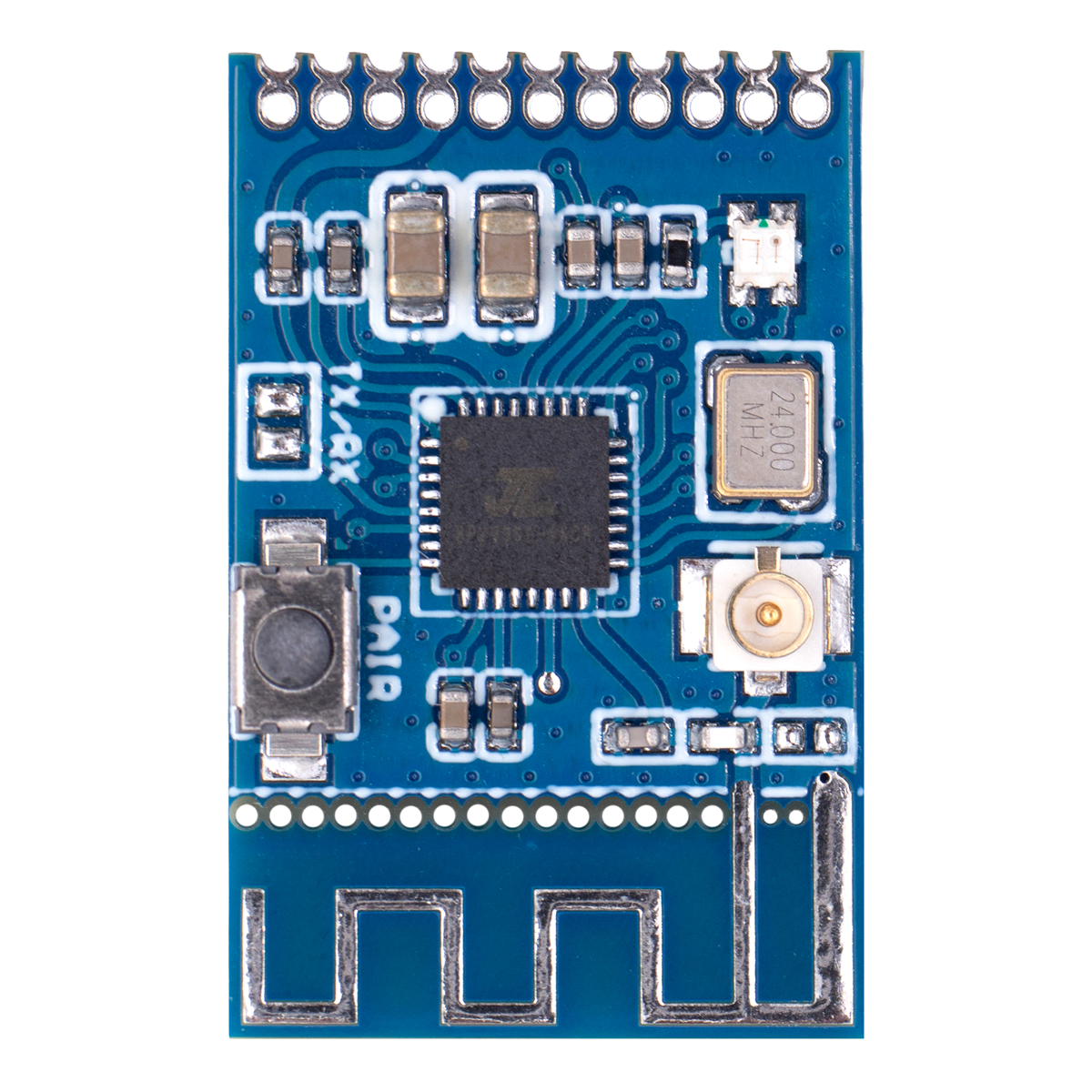

El KCX BT EMITTER V1.7 es un módulo transmisor/receptor de audio estéreo Bluetooth diseñado para añadir conectividad Bluetooth a equipos de audio que no cuentan con ella de fábrica. El módulo integra una antena PCB o conector IPX para la comunicación inalámbrica, un cristal de 24.000 MHz para proporcionar una referencia de frecuencia estable y componentes de alimentación, además de un LED Bicolor, para indicar el estado de funcionamiento, ya sean modo transmisor o receptor.

El KCX BT EMITTER V1.7 puede utilizarse en una amplia variedad de proyectos relacionados con la transmisión inalámbrica de audio. Entre sus principales usos se encuentra la posibilidad de convertir equipos de audio convencionales en transmisores Bluetooth, permitiendo enviar música o sonido hacia audífonos, bocinas o receptores Bluetooth. También puede integrarse en estéreos de automóvil, televisores, reproductores de música, consolas, amplificadores y sistemas de sonido, especialmente cuando se desea eliminar conexiones mediante cables.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: KCX BT EMITTER V1.7.
• Tipo: Módulo transmisor de audio Bluetooth.
• Voltaje de Funcionamiento: 3.5 a 5 VDC.
• Corriente de Funcionamiento: 35 mA.
• Distancia de Transmisión: <20 metros.
• Potencia de Salida: +5 dBm.
• Rangos:
  • Rango de Frecuencia RF: 2402 – 2480 MHz.
  • Rango Dinámico de Audio: 80 dB.
• Distorsión Armónica Total de Audio: -70 dB.
• Respuesta de Frecuencia de Audio: 20 Hz – 20 kHz.
• Relación señal/ruido de audio: 95 dB.
• Amplitud de señal de entrada/salida de audio: ≤2 Vpp.
• Número de Canales: 2 (estéreo).
• Retardo de transmisión: 250 – 300 ms.
• Modos de Funcionamiento:
  • Transmisor (TX); envía audio hacia un mismo módulo en modo receptor.
  • Receptor (RX); recibe audio desde un dispositivo compatible.
• Frecuencia de Referencia: 24.000 MHz, mediante cristal oscilador integrado.
• Antenas:
  • Antena PCB integrada.

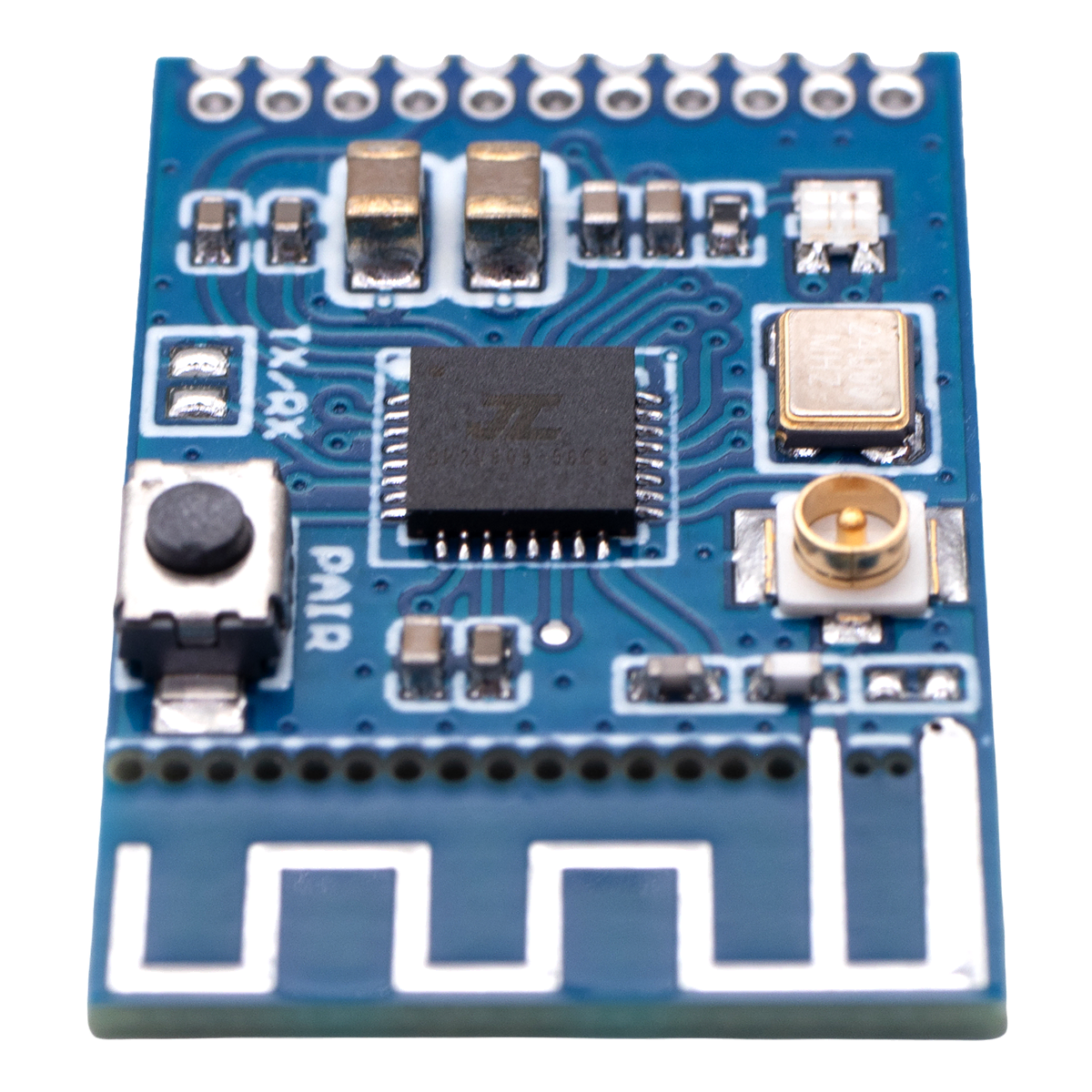

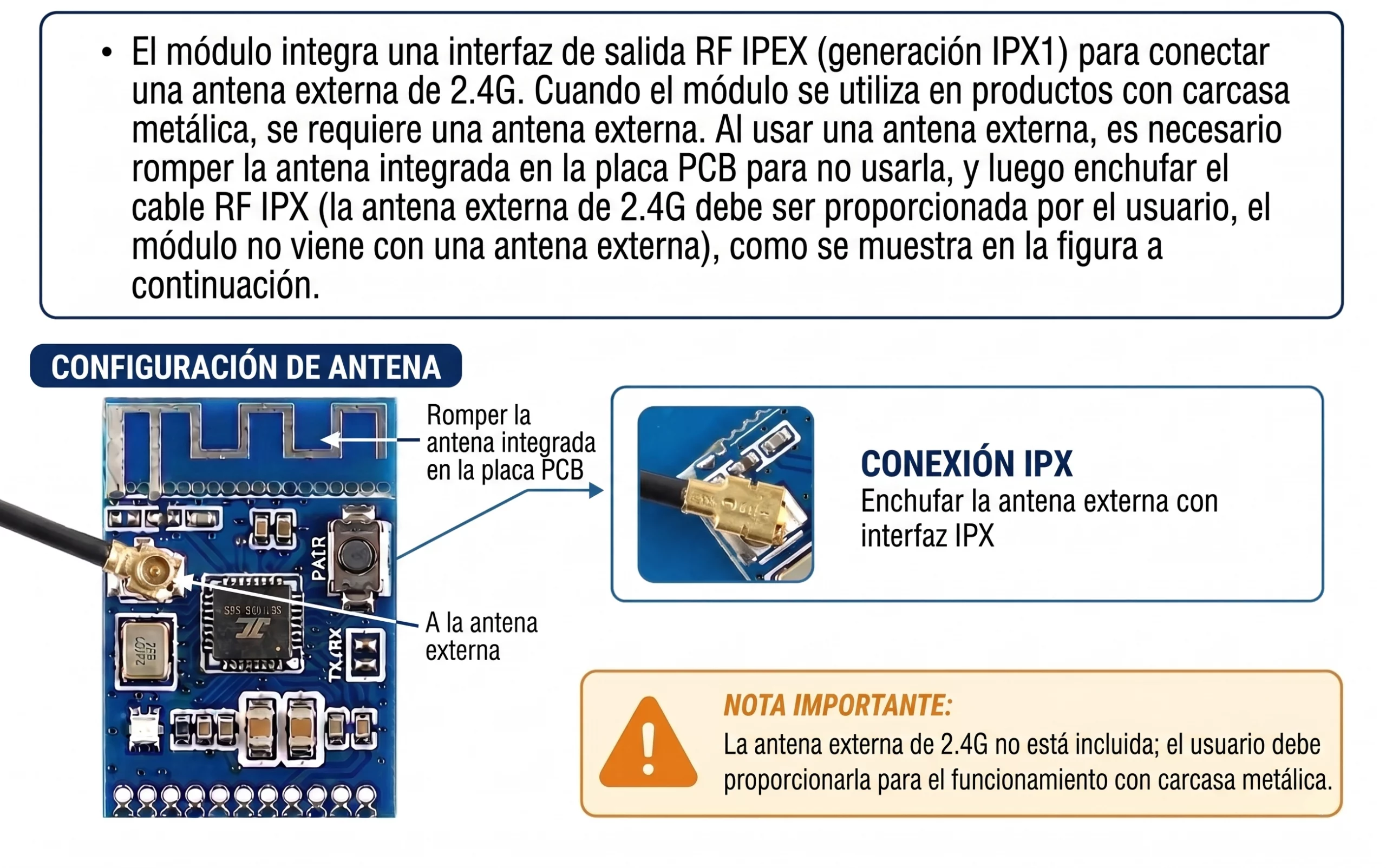

  • Antena Externa Conector IPX (se requiere retirar la antena PCB) (NO INCLUIDA).
• Interfaz de Conexión: Pads/pines de soldadura disponibles en la placa para alimentación y señales.
• Configuración a través de Pads para:
  • Transmisor.
  • Receptor.
• Botón de Emparejamiento.
• LED Indicador:
  • Led Azul: Receptor.
  • Led Rojo: Transmisor.
• Pitch: 1.25 mm.
• Dimensiones: 24 mm x 15 mm x 3 mm.
• Peso: 1.16 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout

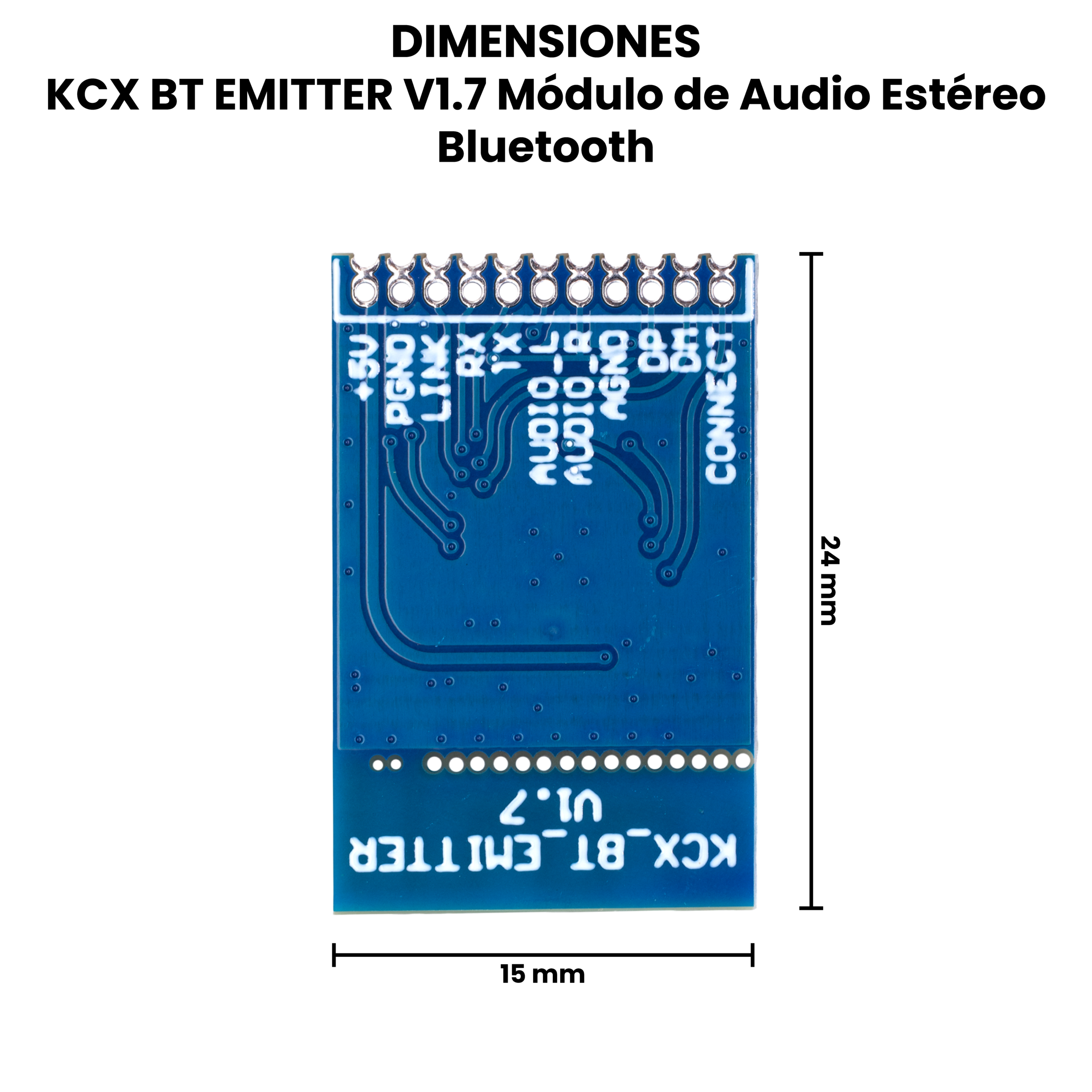

• Dimensiones

• Diagrama de Conexión

INFORMACIÓN ADICIONAL

Notas Importantes.

1. Para aplicaciones de transceptores de audio inalámbricos, se recomienda adquirir dos módulos para usarlos juntos: uno en modo de transmisión y el otro en modo de recepción, transmitiendo señales de audio de forma inalámbrica entre ellos.
2. Cuando se configura en modo de transmisión, este módulo solo tiene garantizada la compatibilidad con el mismo modulo Bluetooth. No se garantiza la compatibilidad con auriculares y altavoces Bluetooth de otros fabricantes. No se puede conectar a sistemas de navegación para automóviles ni a receptores Bluetooth que requieran contraseñas de emparejamiento. Si experimentas problemas de incompatibilidad (por ejemplo, imposibilidad de conexión, ausencia de sonido después de la conexión) al usarlo para conectarse a receptores Bluetooth de otros fabricantes, no se puede resolver estos problemas.
3. Utiliza el protocolo Bluetooth 5.3 y admite la reconexión automática al último dispositivo Bluetooth conectado.
4. Admite comandos AT seriales para configurar nombres de dispositivos Bluetooth compatibles para la conexión, recuperar resultados de búsqueda, modificar nombres Bluetooth y controlar la conexión y desconexión.

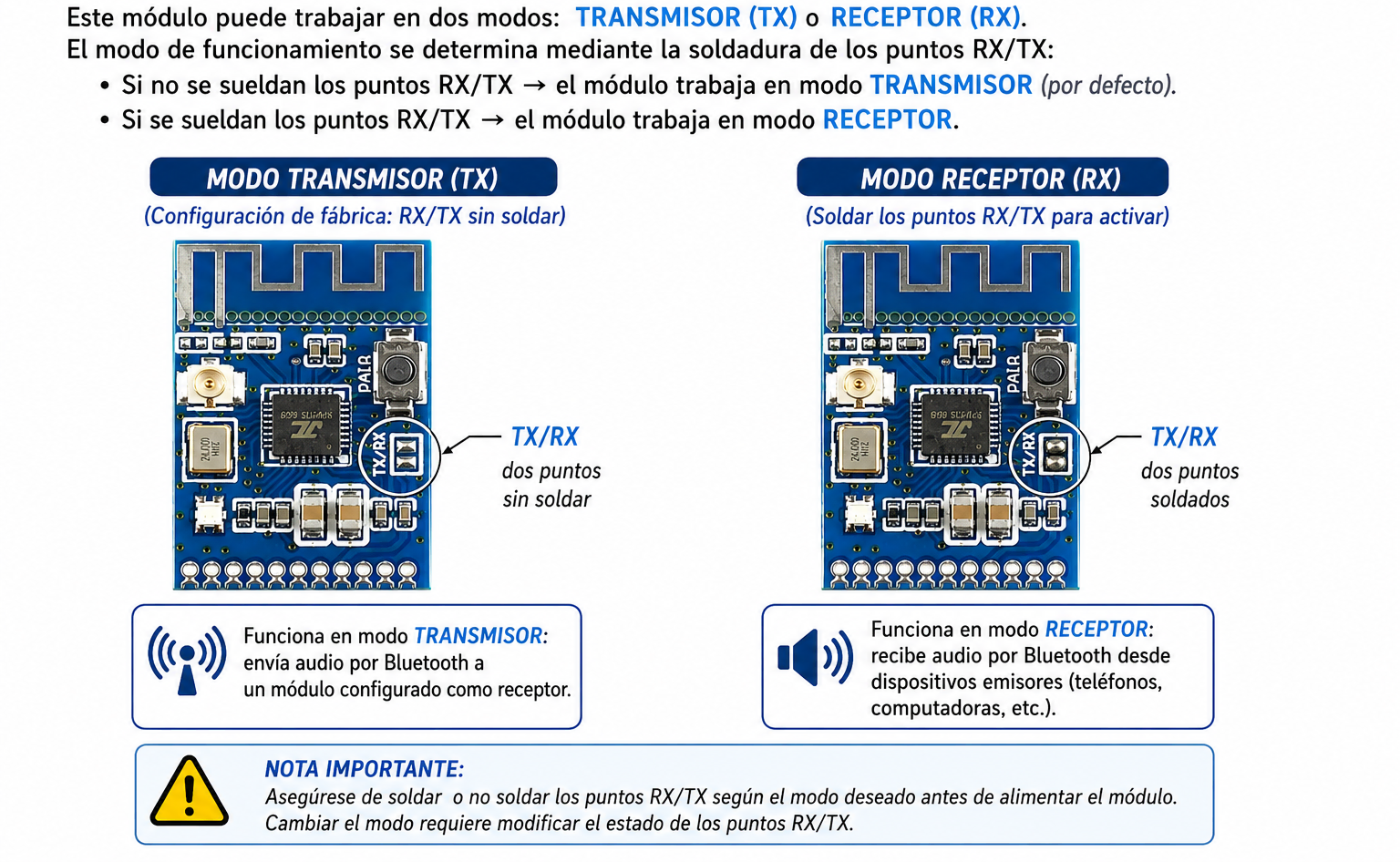

5. Este módulo se configura para operar en modo de transmisión o recepción de audio Bluetooth mediante puntos de soldadura de cortocircuito (TX/RX).
6. Admite visualización del estado de la luz indicadora y salida del nivel de estado de conexión.

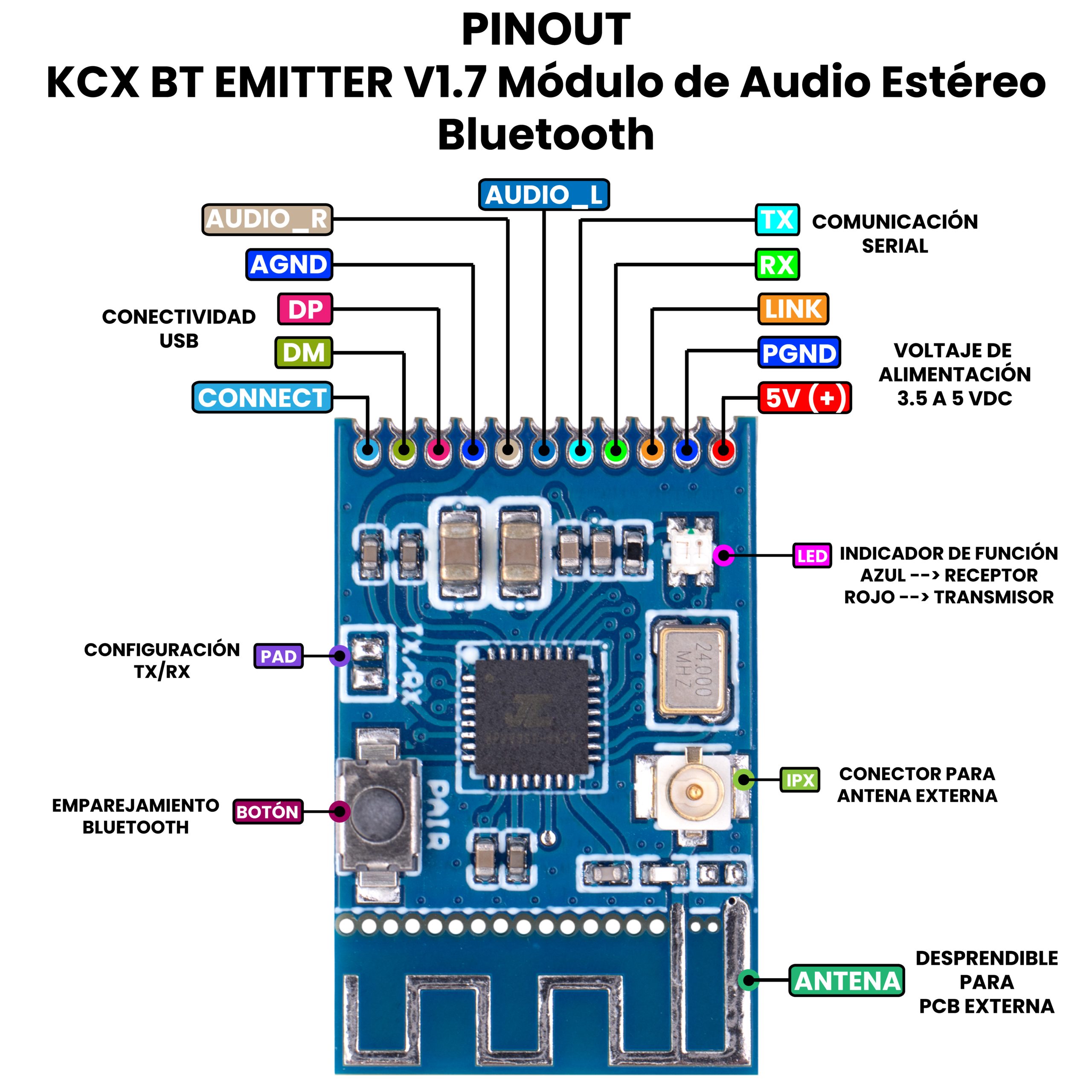

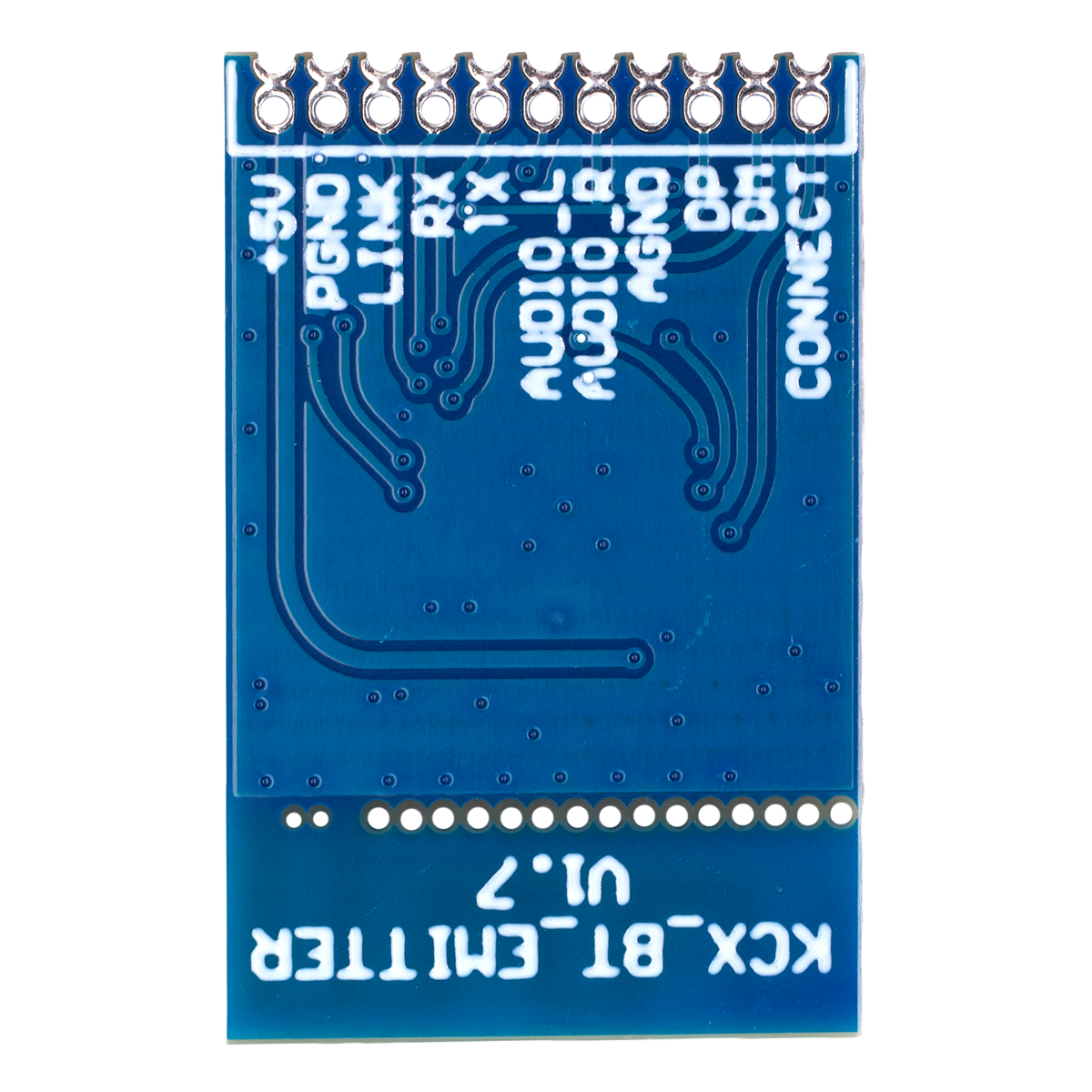

Descripción de Pines.

Pads de Configuración.

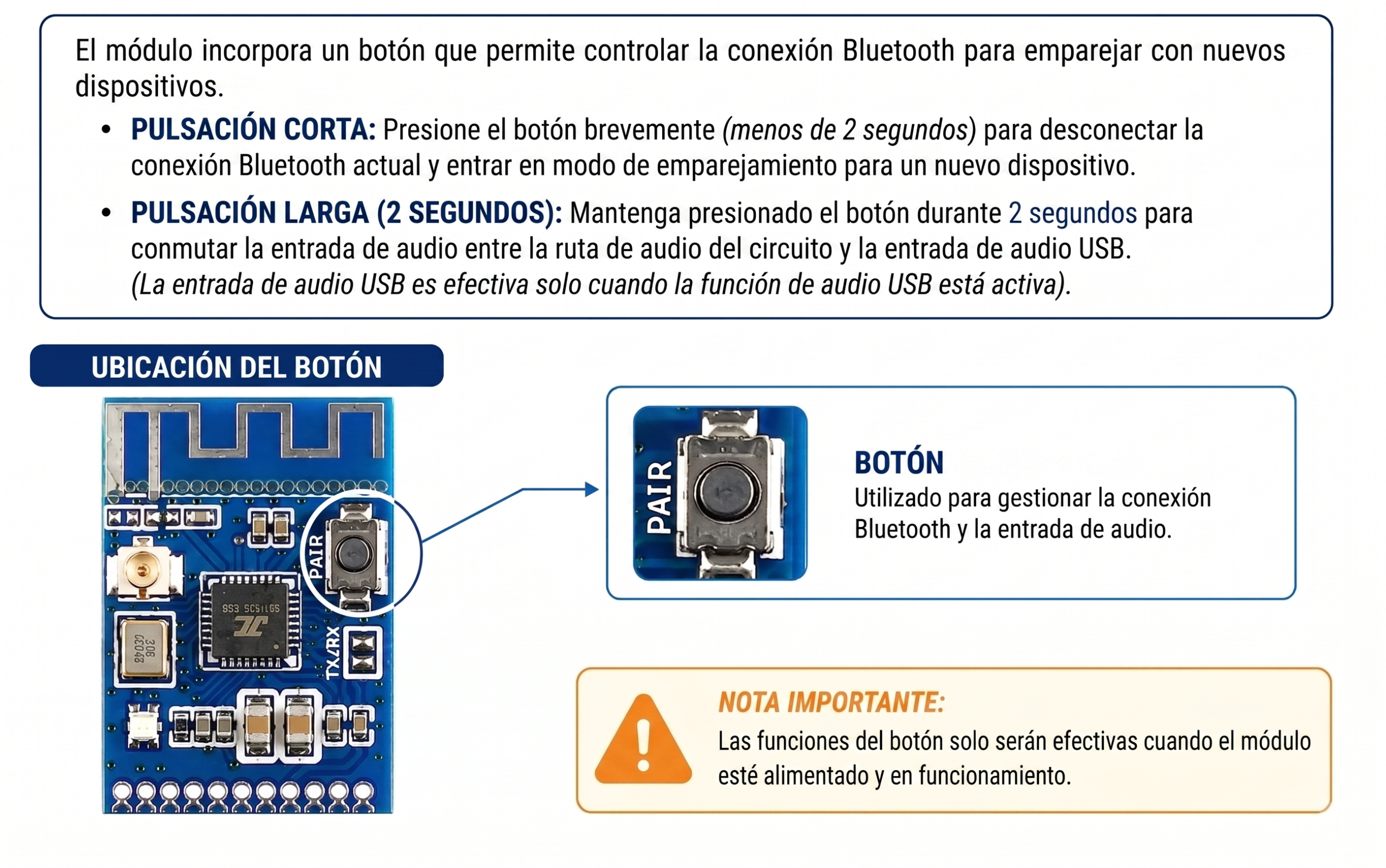

Botón de Emparejamiento.

Antena 2.4 GHz.

LED Indicador.

El módulo incorpora un LED bicolor rojo y azul que permite identificar visualmente el modo de funcionamiento y el estado de la conexión Bluetooth. El LED rojo se utiliza durante el modo de transmisión, mientras que el LED azul indica el modo de recepción.

Modo de transmisión:

• Bluetooth no conectado: el LED rojo parpadea de manera rápida y uniforme.
• Bluetooth conectado correctamente: el LED rojo realiza dos parpadeos rápidos cada 5 segundos.

Modo de recepción:

• Bluetooth no conectado: el LED azul parpadea de manera rápida y uniforme.
• Bluetooth conectado correctamente: el LED azul realiza dos parpadeos rápidos cada 5 segundos.

De esta manera, el patrón de parpadeo del LED permite conocer fácilmente tanto el modo de funcionamiento del módulo como el estado de la conexión Bluetooth.

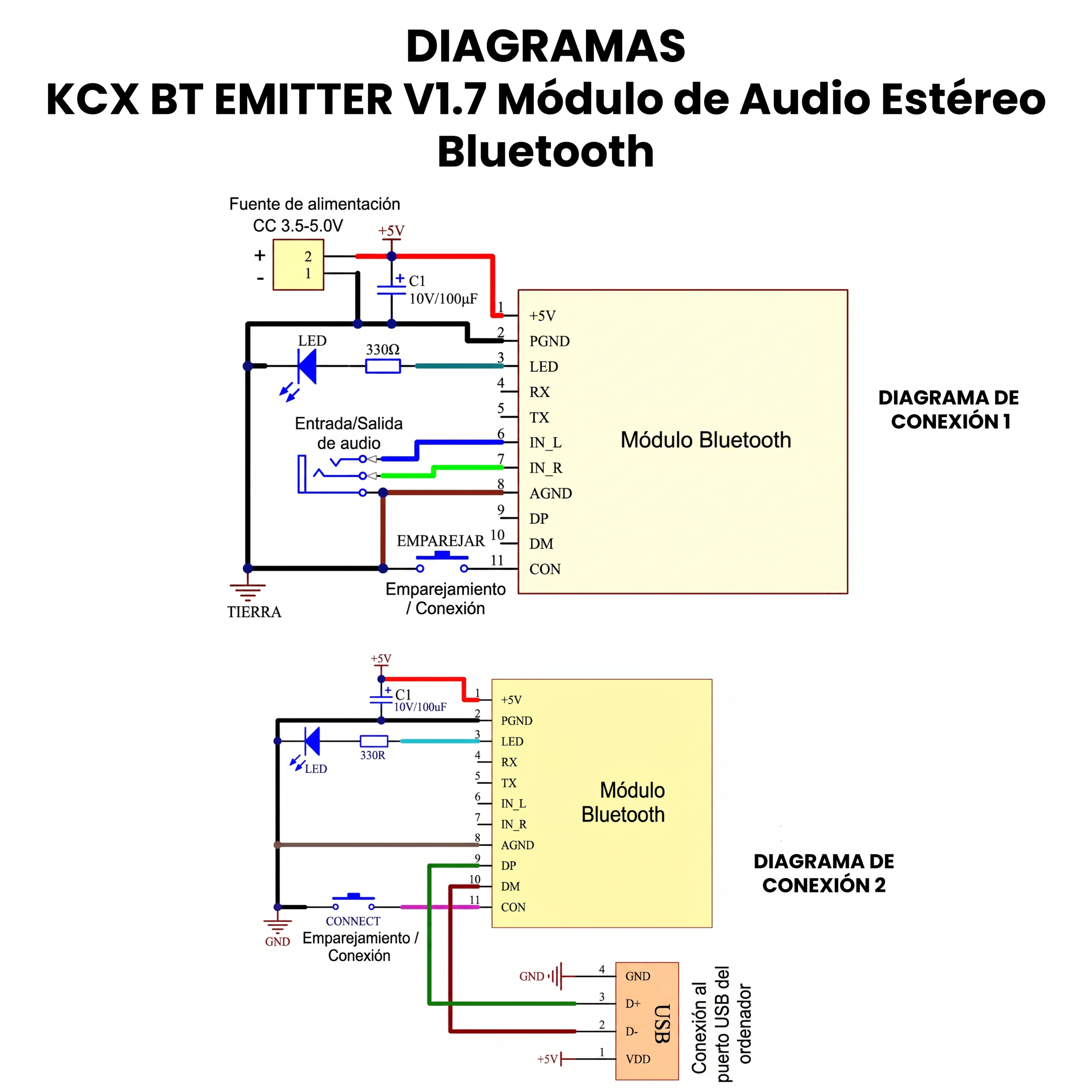

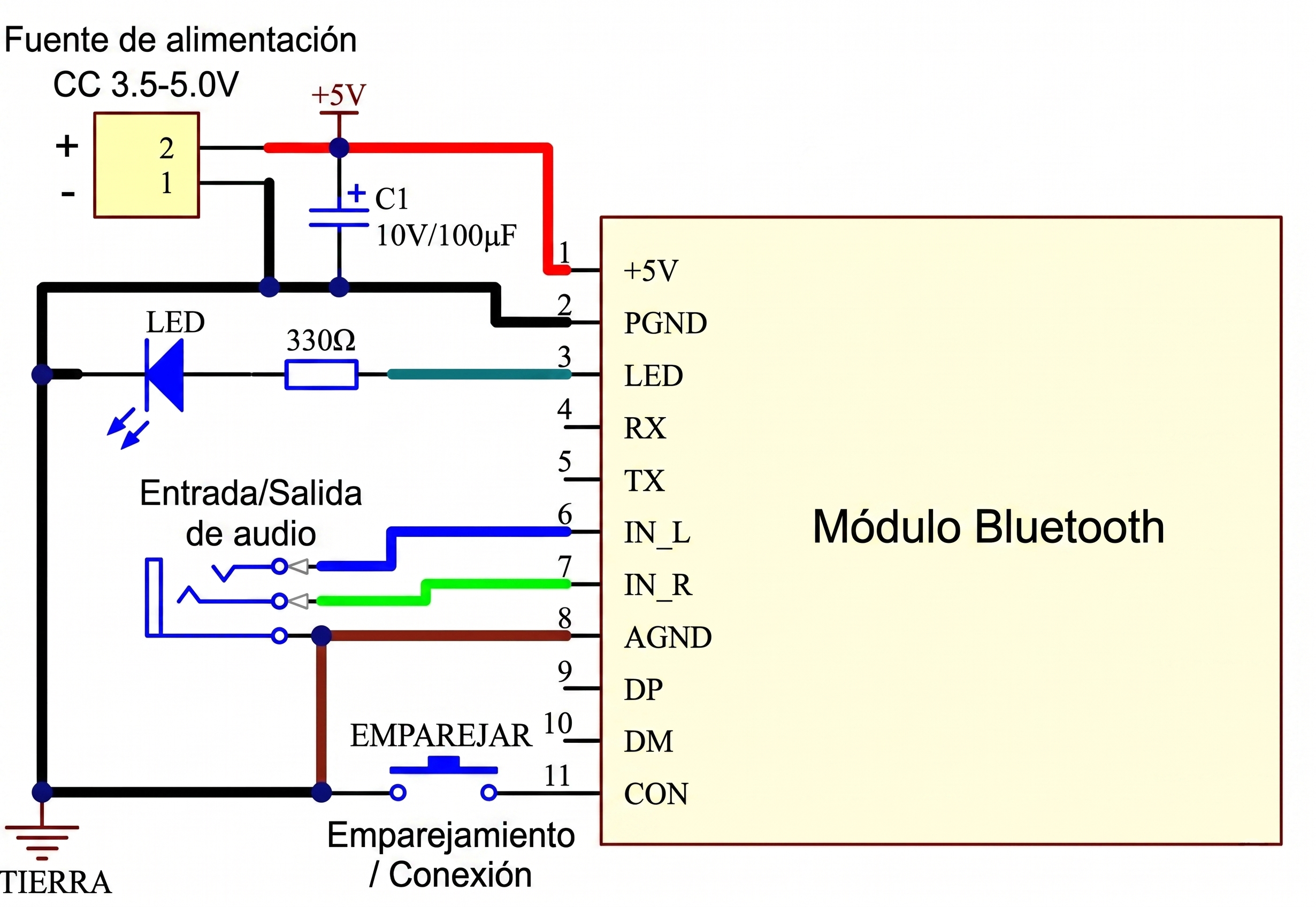

Diagramas de Conexión Método 1.

Este método de conexión del circuito es aplicable tanto en el modo de transmisión como en el modo de recepción. En el modo de transmisión, las entradas IN_L/IN_R reciben la señal de audio proveniente de un teléfono móvil, ordenador o reproductor MP3/MP4. En el modo de recepción, las salidas IN_L/IN_R proporcionan la señal de audio recibida, la cual puede conectarse directamente a unos auriculares o a un amplificador de audio para alimentar altavoces.

• El condensador externo C1 (10 V / 100 µF) se utiliza para el filtrado de la alimentación. Esta conexión es obligatoria y no debe omitirse. Si el condensador se omite, la alimentación puede volverse inestable y producirse zumbido o ruido en la señal de audio.
• AGND (tierra de audio) no está conectada internamente a PGND (tierra de alimentación). Dispone de un pin independiente para proporcionar una referencia de tierra analógica más estable y reducir la interferencia provocada por otros componentes del circuito.

AGND debe conectarse mediante un cable independiente al terminal negativo de la fuente de alimentación. Por ejemplo:

• Si utiliza una batería, conecte AGND directamente al terminal negativo de la batería.
• Si utiliza una fuente regulada de 5 V, conecte AGND al terminal negativo de la fuente.
• Si el módulo comparte la alimentación con un amplificador, conecte AGND al terminal negativo de la fuente de alimentación regulada.
• También puede conectarse al punto de tierra correspondiente al terminal negativo del condensador principal de filtrado de la fuente de alimentación del amplificador.

No dejes AGND sin conectar ni lo conectes de forma incorrecta, ya que esto puede provocar un funcionamiento anómalo del módulo, ausencia de sonido o un nivel elevado de ruido.

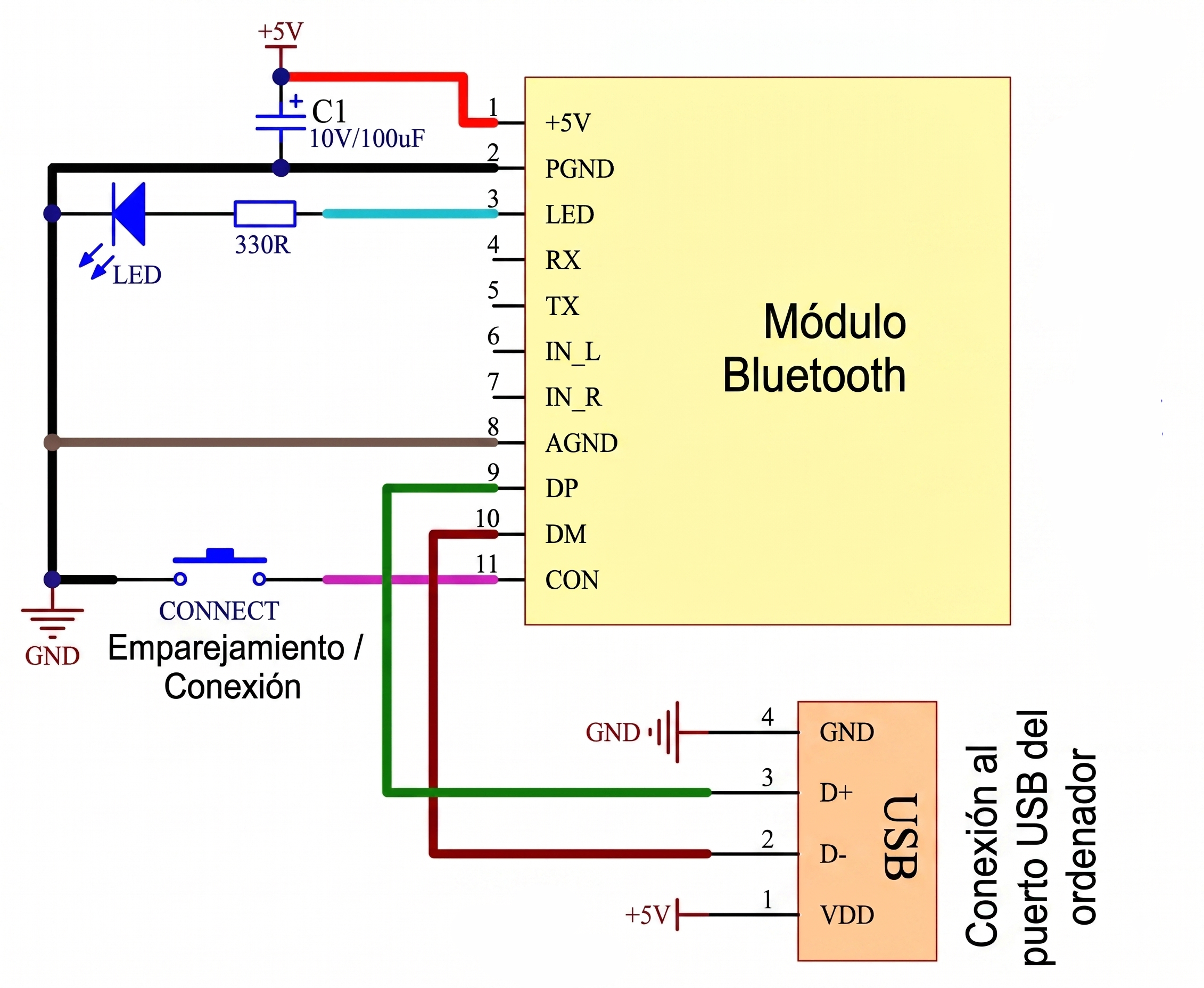

Diagrama de Conexión Método 2.

Este método de conexión es aplicable únicamente al modo de transmisión. Conecta el módulo al ordenador mediante la interfaz de comunicación USB. Una vez que el módulo transmisor y el módulo receptor se hayan conectado correctamente mediante Bluetooth, el ordenador reconocerá el dispositivo como una tarjeta de sonido denominada USBAudio 2.0.

A partir de ese momento, la señal de audio reproducida en el ordenador se enviará al módulo transmisor a través de la interfaz de datos USB. El módulo convertirá la señal de audio en una señal Bluetooth y la transmitirá de forma inalámbrica al módulo receptor Bluetooth.
