PN532 Módulo RFID NFC Lectura y Escritura V3

Name: PN532 Módulo RFID NFC Lectura y Escritura V3
SKU: AR1030
Price: 137.00 MXN
Availability: InStock

$137.00

106 disponibles

SKU: AR1030 Categorías: LECTORES, Sensores Etiquetas: AR1030, Kit Pn532, Lectura y Escritura V3, modulo, Modulo RFID, Modulo RFID Pn532, NFC, pn, pn5, Pn532, RFID, Tutorial Pn532

INFORMACIÓN

El módulo Pn532 RFID/NFC es un dispositivo electrónico te permite leer y escribir en tags, comunicarse con teléfonos que soportan NFC e incluso actuar como un tag RFID/NFC. Si lo que deseas es evaluar el PN532, o realizar investigación y desarrollo en el campo de NFC o RFID, esta tarjeta es ideal para dicha aplicación.

Es ideal para desarrollar rápidamente aplicaciones en RFID/NFC con Arduino o Raspberry Pi. Posee 3 interfaces de comunicación para utilizar con otros microcontroladores.

Cabe mencionar que es muy flexible y permite comunicación con microcontroladores a través de UART a 3.3V, I2C o SPI, solo debes configurar correctamente el DIP-SWITCH de acuerdo a la interfaz de comunicación que desees utilizar. El chip está bien soportado por libnfc (una librería para desarrollar aplicaciones con NFC). Otra opción es conectar directamente un cable USB-Serial al UART de esta tarjeta para comenzar a trabajar con el PN532 en tu PC.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Kit Módulo NFC RFID

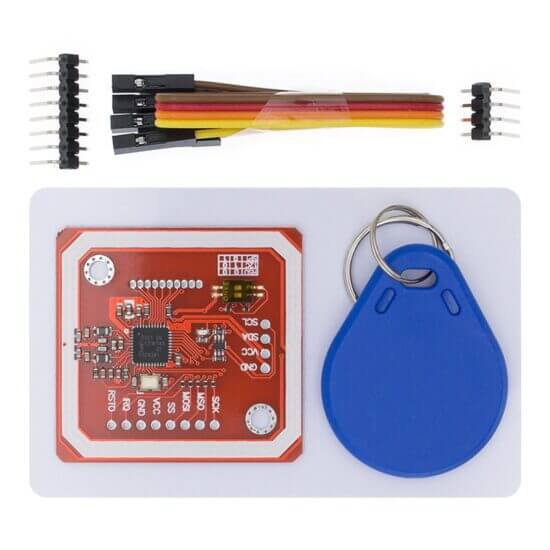

Incluye: Módulo PN532, Tarjeta RFID Mifare 1k S50 blanca y TAG RFID Mifare 1k tipo llavero
Voltaje de funcionamiento: 3.3V a 5V
Frecuencia de operación: 13.56 MHz
Interfaz de comunicación: SPI, I2C, High-speed UART (HSU)
Transferencia de datos: Max. 10Mbit/s
Compatible con el estándar: RFID ISO/IEC 14443-A y NFC: ISO/IEC 18092
Tipos de tarjetas compatibles: Mifare 1K S50, S70 Mifare1, Mifare Ultralight, Mifare Pro, Mifare DESFire, Mifare Classic.
Dimensiones: 41x43mm

TUTORIALES

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Modulo RFID PN532 cómo funciona?

El PN532 incluye un procesador 80C51 con 40 KB ROM y 1 KB RAM, junto con los elementos necesarios para hacer funcionar correctamente la comunicación NFC.

Soporta 6 modos de operación:

ISO/IEC 14443A/MIFARE
Lector/Grabador, Card MIFARE Classic 1K y MIFARE Classic 4K Card
Lector/Grabador ISO/IEC 14443B
FeliCa Lector/Grabador y Card emulación
ECMA 340 Peer-to-Peer ISO/IEC 18092

La distancia típica de actuación son de 50mm para lectura y escritura, y 100mm para emulación. La velocidad de lectura es de hasta 212 kbits/s y la de escritura de hasta 424kbts/s. Estos valores dependen, entre otros, de la antena integrada en el módulo.

El PN532 opera a 3.3V pero admite tensiones de alimentación de 2.7V a 5.4V. Las líneas de comunicación I2C/UART funcionan a 3.3V a 24V TTL. Sin embargo, el interface SPI funciona a 3.3, pero incorpora resistencias de 100 Ohm en serie de forma que también puede ser conectado a 5V.

El consumo es de 100mA en modo Stand-By y 120mA durante la lectura y escritura. Adicionalmente dispone de dos modos de baja energía, uno modo Soft-Power-Down con un consumo de 22uA, y un modo Hard-Power-Down con un consumo de 1uA.

De igual manera puede ser usado con ordenadores y micro ordenadores como Raspberry Pi con la librería libnfc.
