R3 JUN UNO- UNIT DevLab

INFORMACIÓN

La R3 JUN UNO es una tarjeta de desarrollo versátil y modular basada en el microcontrolador ATmega328P, compatible con el factor de forma estilo UNO. La JUN R3 trabaja a un voltaje de 5V desde USB-Tipo C y vía jack DC entre 7 y 20V, teniendo una tolerancia hasta 2A. Incluye una matriz neopixel de 5×5 RGB (WS2812B), conector JST 1 mm para poder realizar la conexión entre otros módulos puede ser vía header o por conectores Qwiic, para poder tener comunicación vía I2C, además de UART ,SPI , con capacidades de entradas/salida analógica y digital

La R3 JUN UNO está diseñada para el prototipado rápido, es ideal para educación en sistemas embebidos, proyectos interactivos y tecnología wearable. La tarjeta incluye una etapa de adaptación de nivel I²C integrada, que permite una comunicación fluida entre dispositivos de 3,3 V y 5 V. Esto garantiza un funcionamiento fiable con una amplia gama de sensores y módulos sin necesidad de adaptadores de nivel externos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: UNIT Electronics
• País de origen: Hecho en México
• MCU: ATmega328P
• Voltaje de alimentación: USB-C (5 V) o DC jack externo (7–20V)
• Memoria:
  • RAM: 2Kb
  • Flash:32Kb
• Frecuencia de operación: 16MHz
• Indicadores: Matriz NeoPixel, LED, botón de reset
• Matriz neopixel: 5×5 RGB LED Matriz (WS2812b-1515)
• Conexión externa: JST 1 mm 4Pin, USB Tipo C y Jack Power.
• Puertos: UART(1) , I2C(1), SPI(1), PWM(6), ADC(4) a 10 bits.
• Compatibilidad: Qwiic®, STEMMA QT
• Temperatura de operación: 0 °C a +70 °C.
• Dimensiones: 68.6 mm x 53.4mm x 11.54 mm
• Peso: 19.18 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• Esquemático
• Dimensiones
• GitHub

INFORMACIÓN ADICIONAL

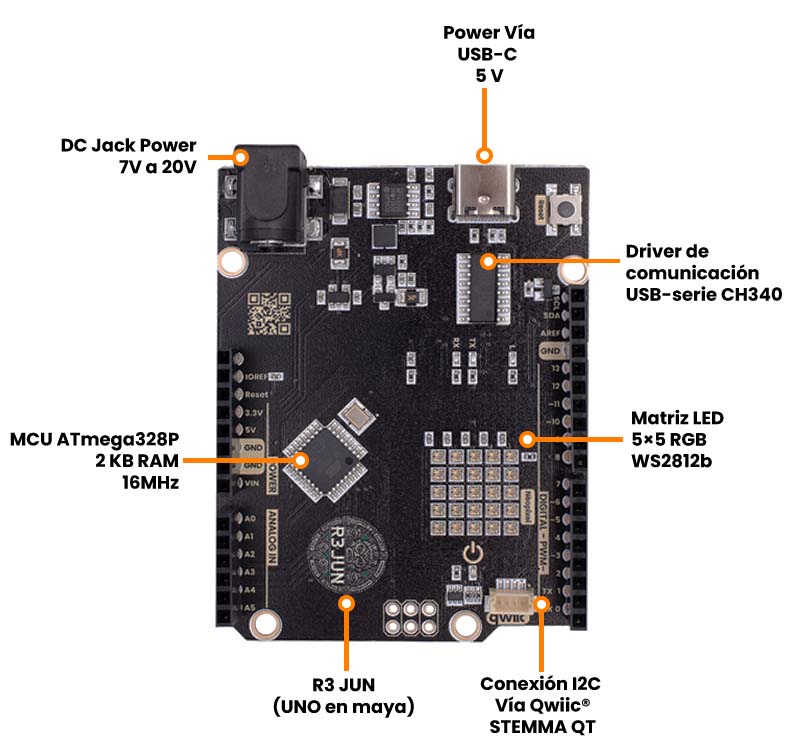

Características principales de R3 JUN UNO

Test de prueba a la tarjeta R3 JUN UNO

El siguiente test de prueba es para confirmar que existe comunicación entre el driver CH340 , uso de la matriz 5×5 RGB e identificación de nuestra tarjeta R3 JUN UNO en el IDE de ARDUINO, para ello solo bastará con:

1. Conectar la tarjeta a la PC
2. Contar con el driver CH340, en caso de no tenerlo, descárgalo aqui

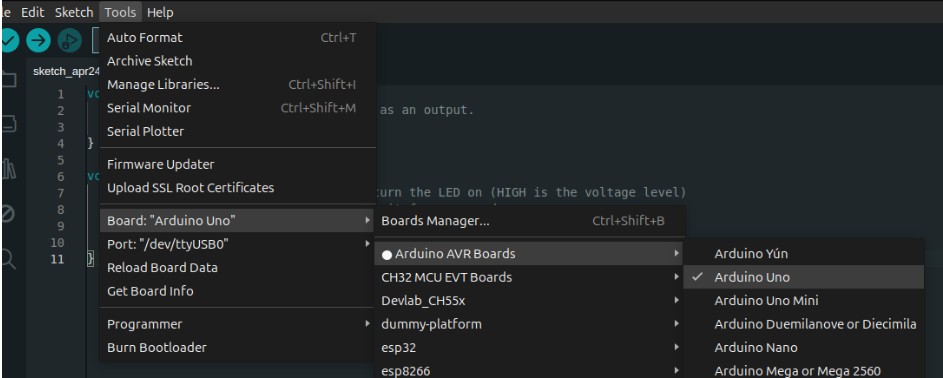

3. Realizar la siguiente selección de tarjeta dentro del IDE de ARDUINO
4. Instalar la librería <Adafruit Neopixel.h>

Posteriormente, realiza el siguiente programa:

#include <Adafruit_NeoPixel.h>
#ifdef __AVR__
 #include <avr/power.h> // Required for 16 MHz Adafruit Trinket
#endif

#define PIN        8         // NeoPixel data pin
#define NUM_LEDS   25        // Total LEDs in matrix
#define MATRIX_WIDTH  5      // Matrix width
#define MATRIX_HEIGHT 5      // Matrix height
#define DELAYVAL   100       // Animation delay (ms)


Adafruit_NeoPixel strip(NUM_LEDS, PIN, NEO_GRB + NEO_KHZ800);

void setup() {
#if defined(__AVR_ATtiny85__) && (F_CPU == 16000000)
  clock_prescale_set(clock_div_1);
#endif

  strip.begin();
  strip.show();
  strip.setBrightness(50);
}

void loop() {

  colorWipe(strip.Color(255,   0,   0), 50); // Red
  colorWipe(strip.Color(  0, 255,   0), 50); // Green
  colorWipe(strip.Color(  0,   0, 255), 50); // Blue

  theaterChase(strip.Color(127, 127, 127), 50); // White, half brightness
  theaterChase(strip.Color(127,   0,   0), 50); // Red, half brightness
  theaterChase(strip.Color(  0,   0, 127), 50); // Blue, half brightness

  rainbow(10);
  theaterChaseRainbow(50);
}

void colorWipe(uint32_t color, int wait) {
  for(int i=0; i<strip.numPixels(); i++) {
    strip.setPixelColor(i, color);
    strip.show();
    delay(wait);
  }
}

void theaterChase(uint32_t color, int wait) {
  for(int a=0; a<10; a++) {
    for(int b=0; b<3; b++) {
      strip.clear();
      for(int c=b; c<strip.numPixels(); c += 3) {
        strip.setPixelColor(c, color);
        }
      strip.show();
      delay(wait);
    }
  }
}

void rainbow(int wait) {
  for(long firstPixelHue = 0; firstPixelHue < 5*65536; firstPixelHue += 256) {
    strip.rainbow(firstPixelHue);
    strip.show();
    delay(wait);
  }
}

void theaterChaseRainbow(int wait) {
  int firstPixelHue = 0;
  for(int a=0; a<30; a++) {
    for(int b=0; b<3; b++) {
      strip.clear();
      for(int c=b; c<strip.numPixels(); c += 3) {
        int      hue   = firstPixelHue + c * 65536L / strip.numPixels();
        uint32_t color = strip.gamma32(strip.ColorHSV(hue)); // hue -> RGB
        strip.setPixelColor(c, color);
      }
      strip.show();
      delay(wait);
      firstPixelHue += 65536 / 90;
    }
  }
}

Si los mayas te aprobaron el código, podrás visualizar lo siguiente en tu tarjeta R3 JUN UNO 🙂

Aplicaciones

• Prototipado: Construye y evalúa rápidamente conceptos de sistemas embebidos.
• Educación: Ideal para enseñar los fundamentos de microcontroladores y electrónica.
• Wearables: Factor de forma compacto y opciones de alimentación flexibles para dispositivos portátiles.
• Displays interactivos: Utiliza la matriz NeoPixel integrada para obtener retroalimentación visual dinámica.

ENLACES EXTERNOS

• Wiki DevLab: JUN R3 Development Board
