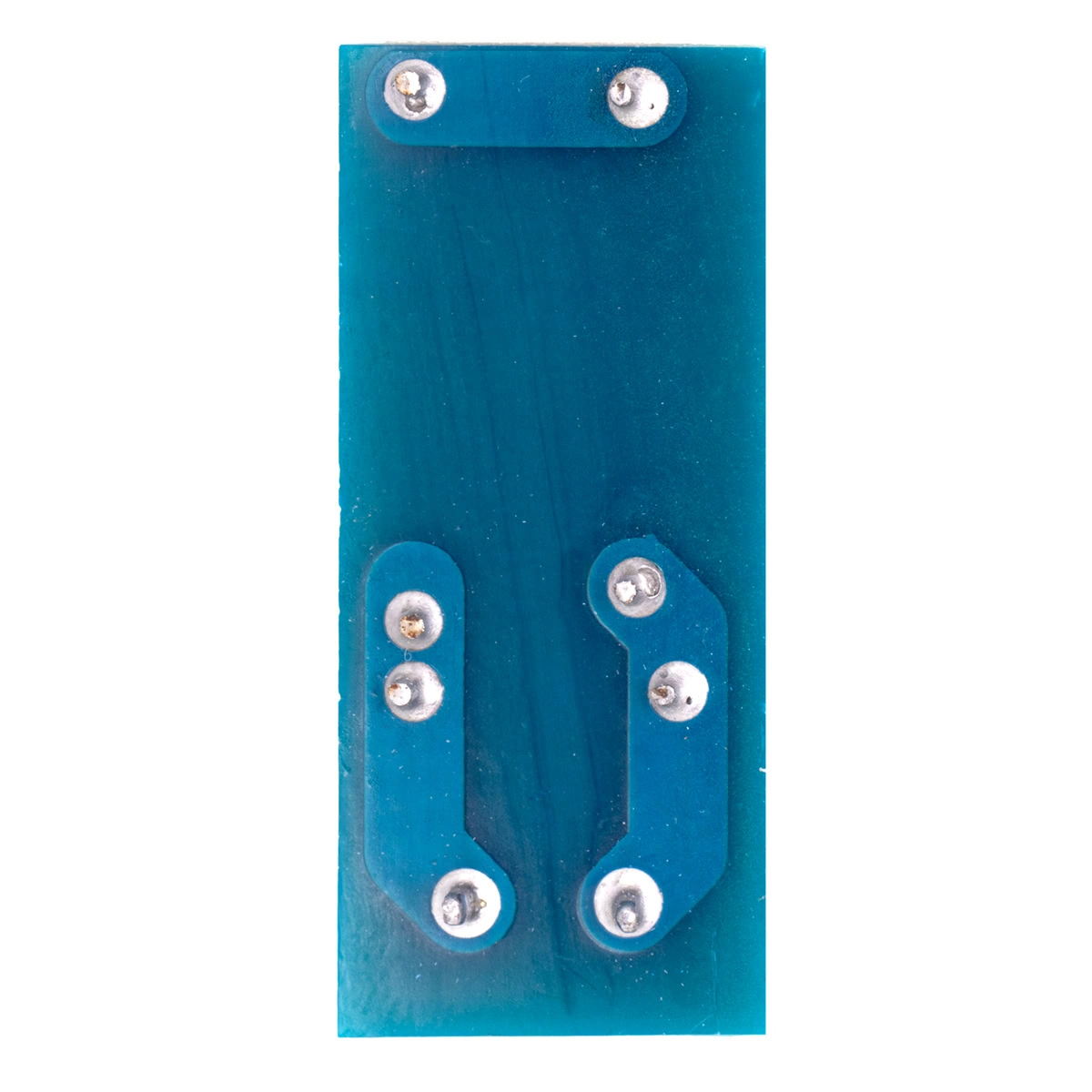

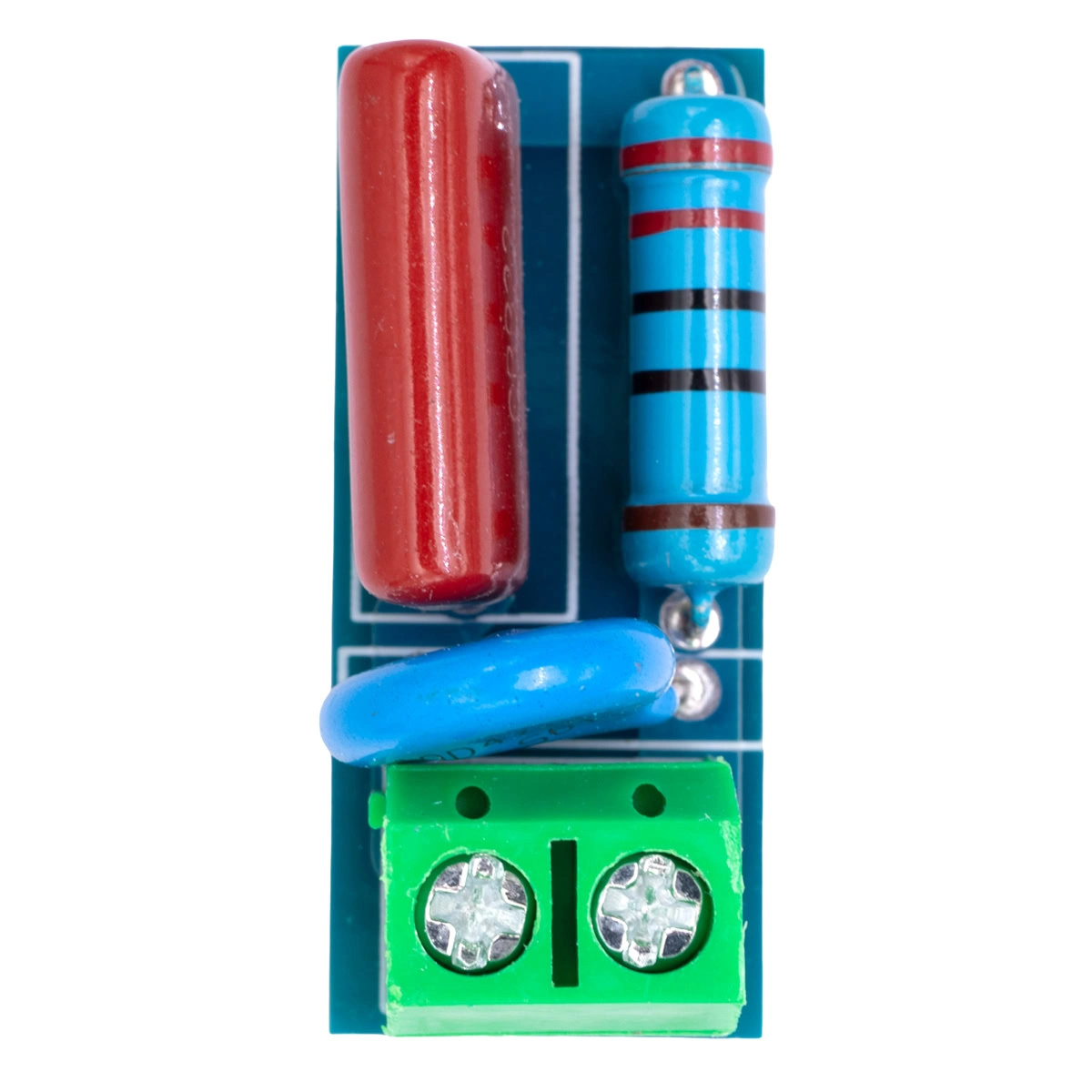

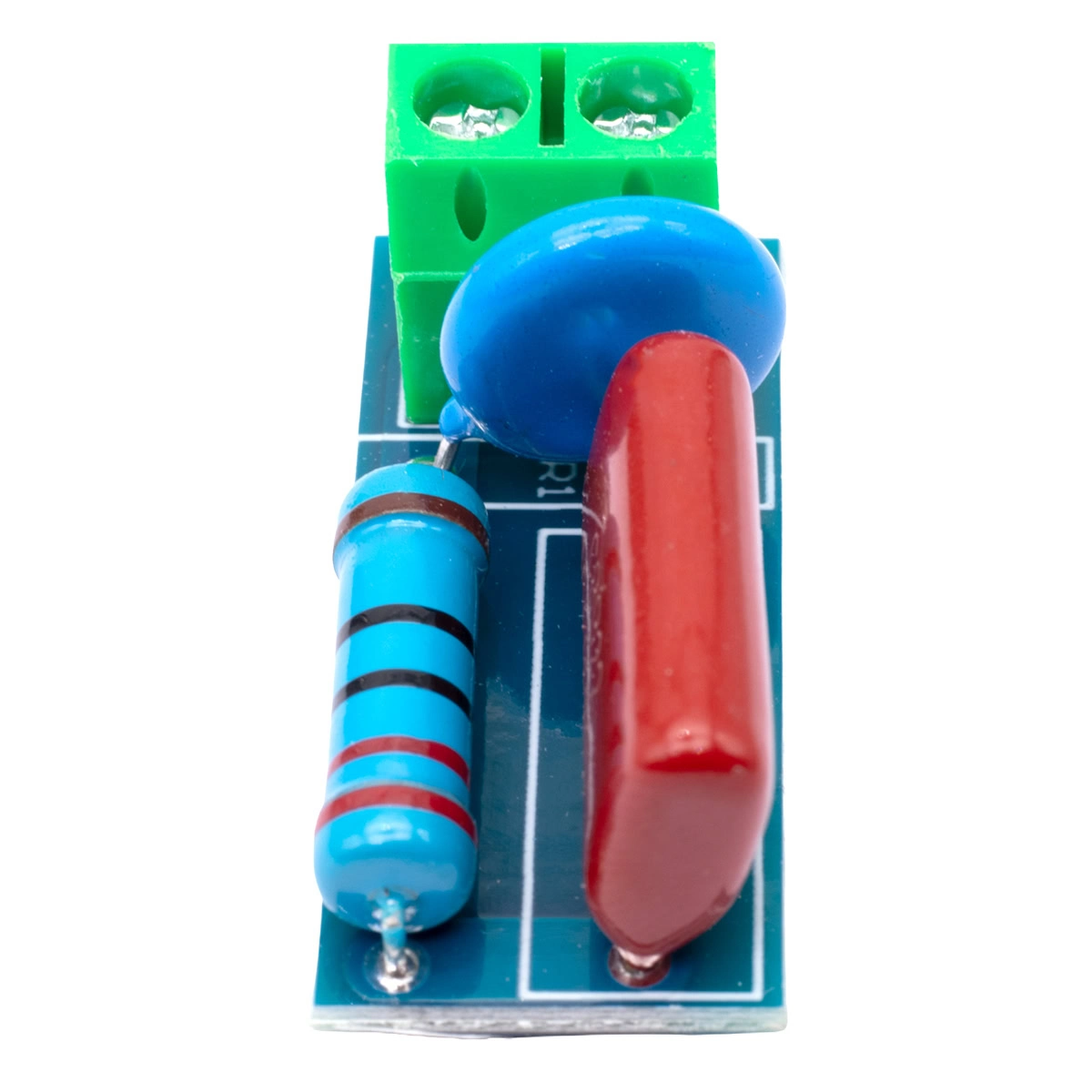

Snubber RC Modulo Anti-Interferencia Electromagnetica

INFORMACIÓN

Un Snubber RC es un circuito utilizado para reducir las interferencias electromagnéticas y los picos de voltaje que se producen principalmente al conectar, desconectar o conmutar cargas inductivas, como motores, relés, solenoides y bobinas. Este módulo está compuesto por una resistencia (R) y un capacitor (C) conectados en conjunto, de manera que el capacitor absorbe y suaviza los cambios rápidos de voltaje, mientras que la resistencia limita la corriente que circula por el capacitor y ayuda a disipar la energía.

El Snubber RC se utiliza principalmente para controlar y reducir los picos de voltaje y las interferencias electromagnéticas generadas por cargas inductivas y dispositivos de conmutación. Es comúnmente empleado en motores eléctricos, relés, contactores, solenoides, transformadores y fuentes de alimentación, donde ayuda a disminuir el ruido eléctrico y a proteger interruptores, transistores, MOSFET, TRIAC y otros componentes electrónicos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo de Producto: Módulo Snubber RC para protección y supresión de interferencias.
• Aplicación: Cargas inductivas de CA o CC.
• Rango de Tensión de Operación: 5 a 400 V.
• Potencia Máxima de Carga: 1000 W.
• Circuito de supresión: Red RC para absorber la fuerza electromotriz inducida generada por cargas inductivas.
• Protecciones:
  • Protección contra sobretensiones: Incorpora varistor (MOV) para limitar fluctuaciones excesivas de tensión y corriente.
  • Protección de contactos: Ayuda a evitar el deterioro, arco eléctrico y atascamiento de los contactos de relés.
• Compatibilidad con dispositivos de conmutación: Adecuado para relés, tiristores y otros dispositivos de conmutación.
• Reducción de EMI: Proporciona capacidad de anti interferencia electromagnética, ayudando a reducir el ruido eléctrico generado por cargas inductivas.
• Capacitor: CBB22, 100 nF (0.1 µF), 630 VDC, código 104J.
• Resistencia: Aproximadamente 220Ω.
• Conexión: Terminal de 2 posiciones para conexión de entrada/salida.
• Dimensiones: 30 mm x 14 mm x 12 mm.
• Peso: 5 g.

DOCUMENTACIÓN Y RECURSOS

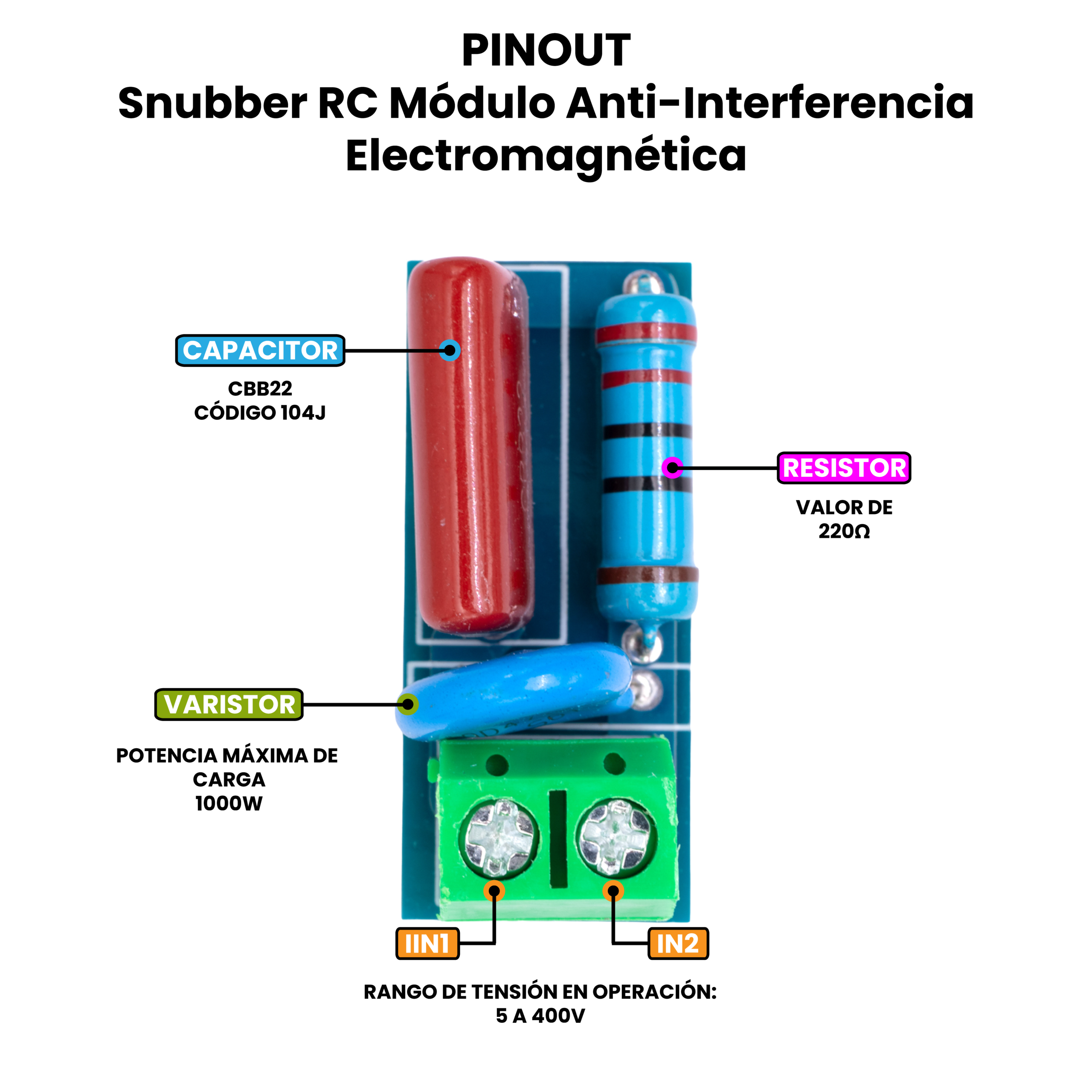

• Pinout

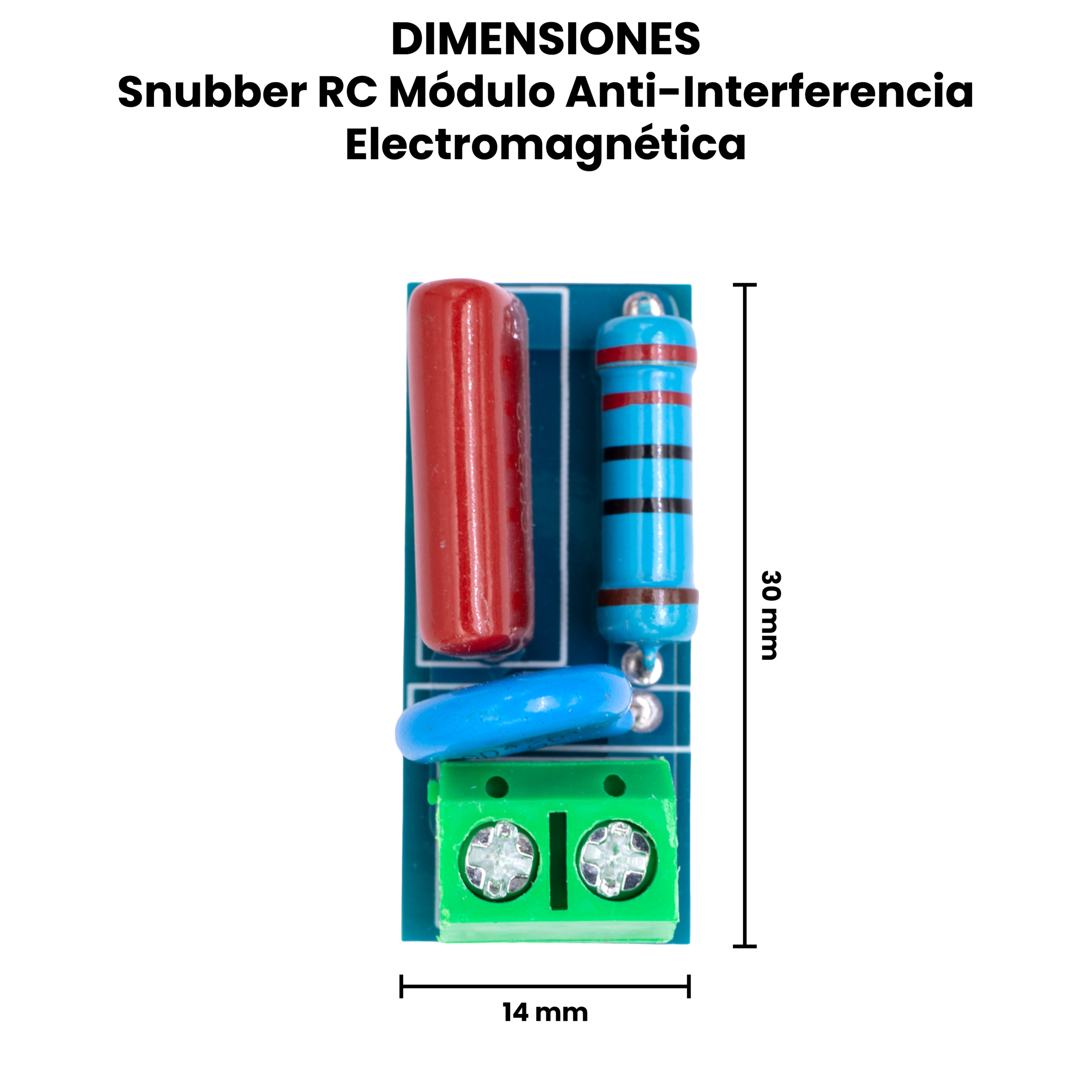

• Dimensiones

INFORMACIÓN ADICIONAL

Recomendaciones de Uso.

• Verificar que la tensión de trabajo de la carga se encuentre dentro del rango de 5 a 400 V CA/CC antes de instalar el módulo.
• No superar la potencia máxima recomendada de 1000 W para la carga.
• Utilizar el módulo principalmente con cargas inductivas, como motores, relés, contactores, solenoides, bobinas y transformadores.
• Instalar el Snubber RC en paralelo con la carga o con los contactos del dispositivo de conmutación, siguiendo el esquema correspondiente a la aplicación.
• Desconectar completamente la alimentación eléctrica antes de realizar cualquier conexión o modificación del circuito.
• Comprobar cuidadosamente la polaridad cuando se utilice en circuitos de corriente continua (CC), especialmente si el diseño del módulo o sus componentes requiere una orientación específica.
• Utilizar conductores y terminales adecuados para la tensión y corriente de la aplicación.
• Asegurar correctamente los cables en la bornera para evitar conexiones flojas, calentamiento o falsos contactos.
• No tocar el módulo mientras el circuito se encuentre energizado, especialmente cuando se trabaje con tensiones elevadas.
• Mantener el módulo alejado de agua, humedad, polvo excesivo y materiales conductores.
• Instalarlo en un lugar con ventilación adecuada y evitar temperaturas superiores a las especificadas para los componentes.
• No utilizar el módulo como sustituto de un sistema completo de protección contra sobretensiones; su función principal es suprimir transitorios y reducir interferencias generadas por cargas inductivas.
• Revisar periódicamente el estado de la PCB, bornera, capacitor, resistencia y varistor para detectar signos de sobrecalentamiento, daño o deterioro.
• En aplicaciones de alta tensión, realizar la instalación únicamente con las medidas de seguridad eléctrica y aislamiento correspondientes.
• Antes de poner el sistema en funcionamiento, comprobar que todas las conexiones estén correctamente realizadas y que no existan cortocircuitos.
• Para aplicaciones cercanas al límite de 400 V o 1000 W, verificar previamente las condiciones específicas del fabricante y las características reales de la carga.
