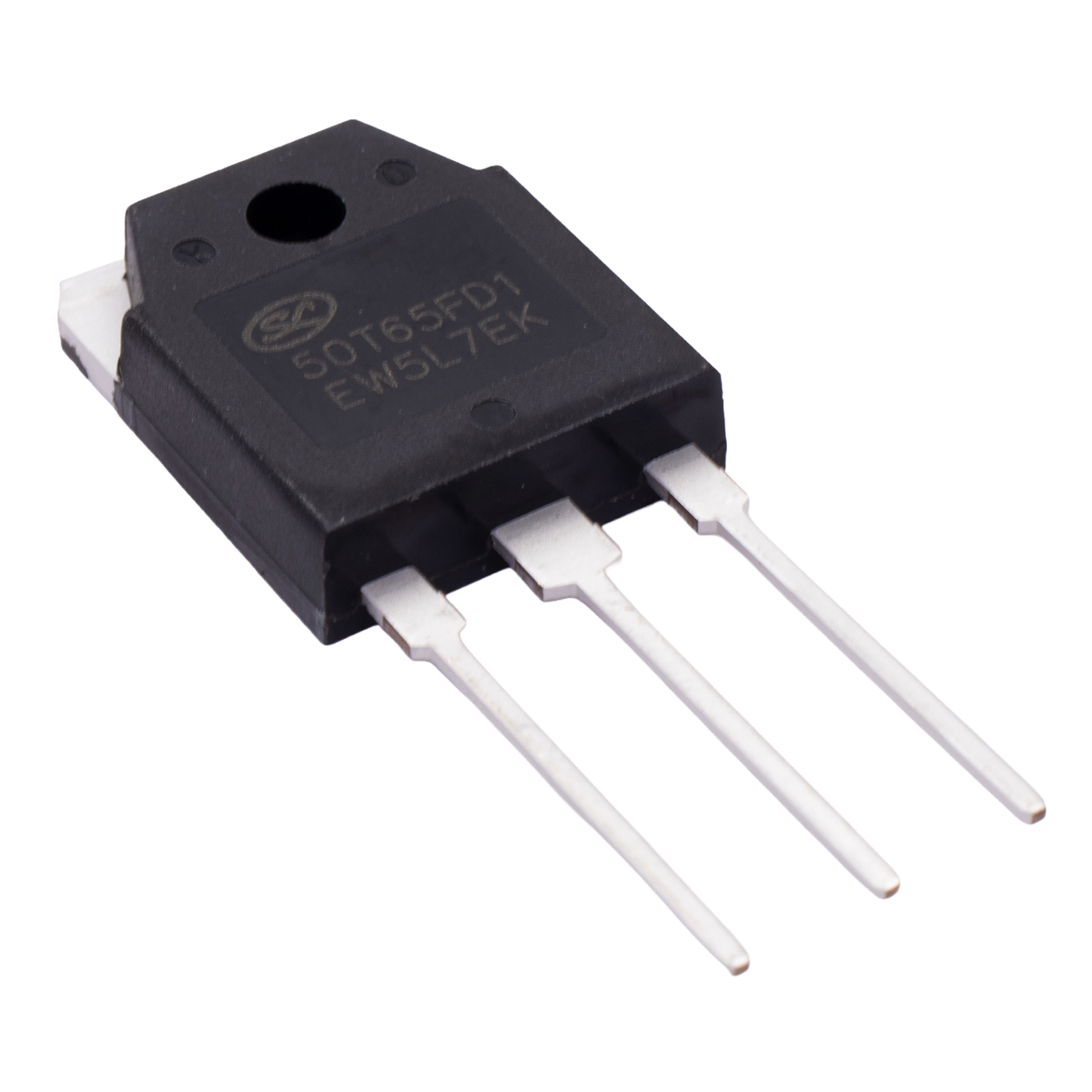

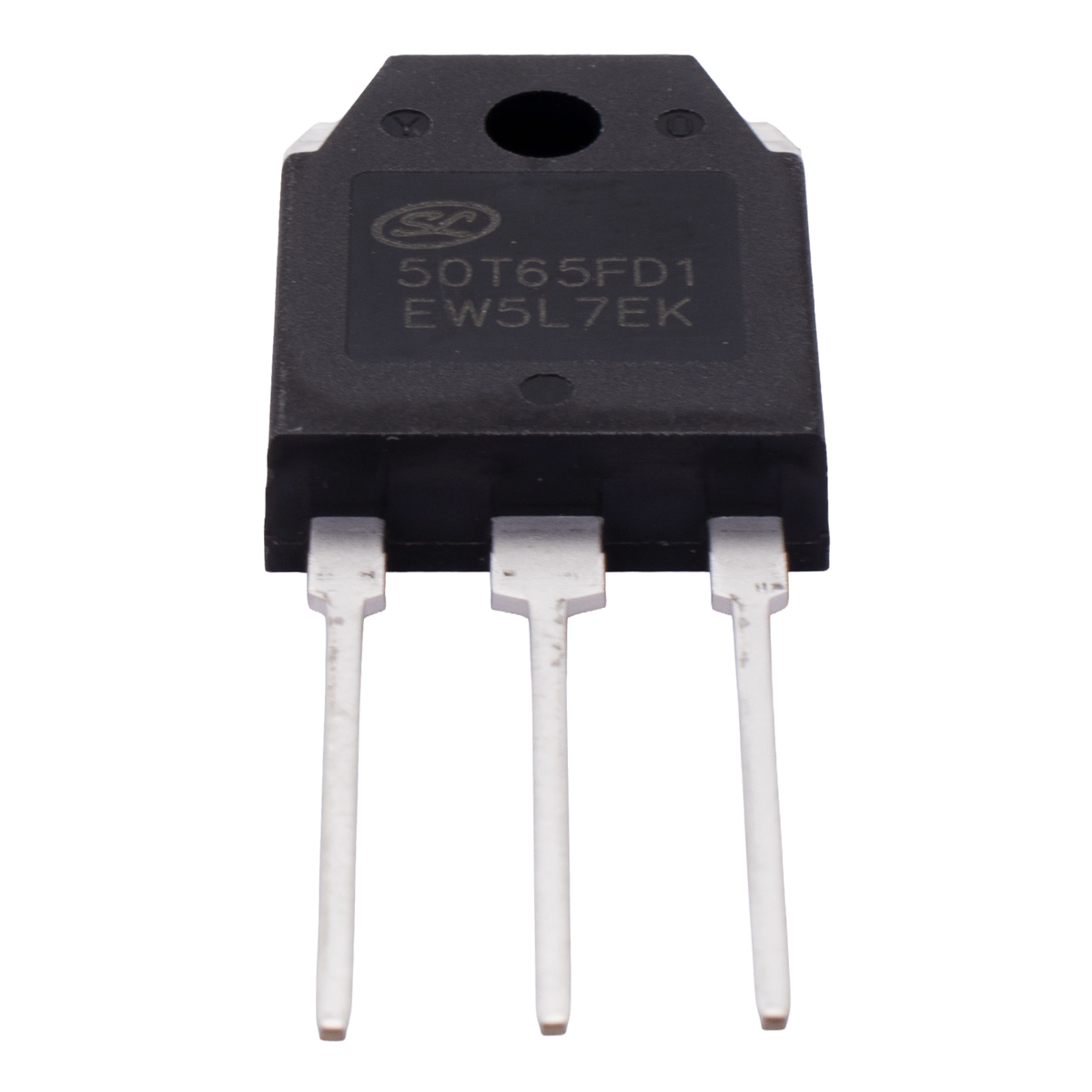

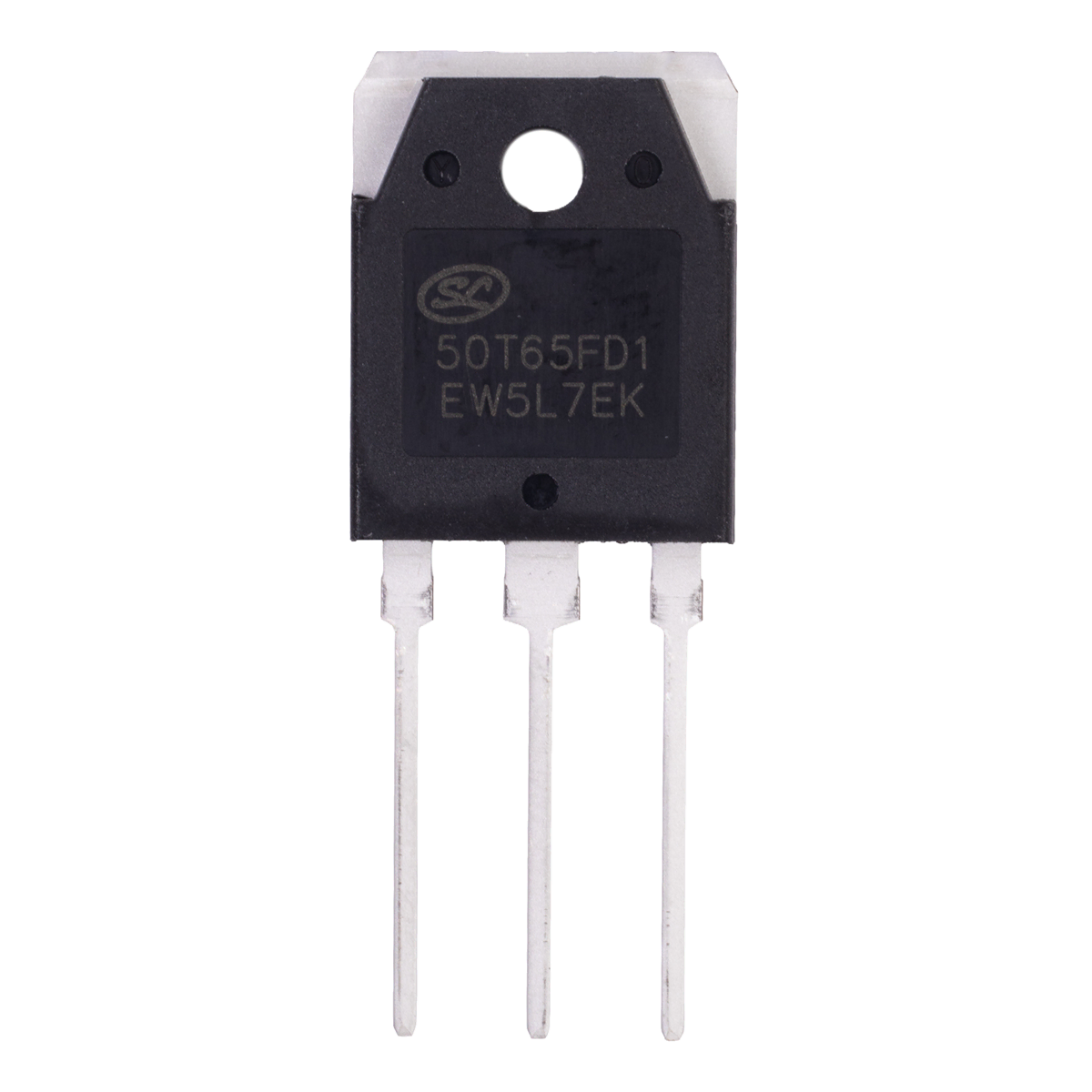

50T65FD1 Transistor IGBT Canal N 50A 650V TO-3P

INFORMACIÓN

El 50T65FD1 es un transistor IGBT (Insulated Gate Bipolar Transistor) de canal N diseñado para aplicaciones de electrónica de potencia que requieren manejar altos voltajes y altas corrientes con una elevada eficiencia. Este dispositivo soporta un voltaje colector-emisor (VCES) de 650 V y una corriente continua de hasta 50 A, incorporando además un diodo ultrarrápido de recuperación (Fast Recovery Diode) en el mismo encapsulado TO-3P, lo que simplifica el diseño de convertidores e inversores. Está fabricado con tecnología Field Stop IV, que ofrece bajas pérdidas por conducción y conmutación, siendo ideal para equipos industriales y fuentes conmutadas.

ESPECIFICACIONES Y CARACTERISTICAS

• Tipo: Transistor IGBT
• Tipo de Canal: Canal N
• Matrícula: 50T65FD1
• Encapsulado: TO-3P
• Voltaje Colector-Emisor (VCES): 650 V
• Corriente continua de colector (IC): 50 A
• Corriente pulsante de colector (ICM): 150 A
• Voltaje Gate-Emisor(VGES): ±20 V
• Voltaje de saturación VCE(sat): 2.2 V típico, 2.6 V máx.
• Disipación de potencia máxima (Pd): 214 W
• Temperatura de Trabajo:-55°C a 175 °C
• Peso: 5.11 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

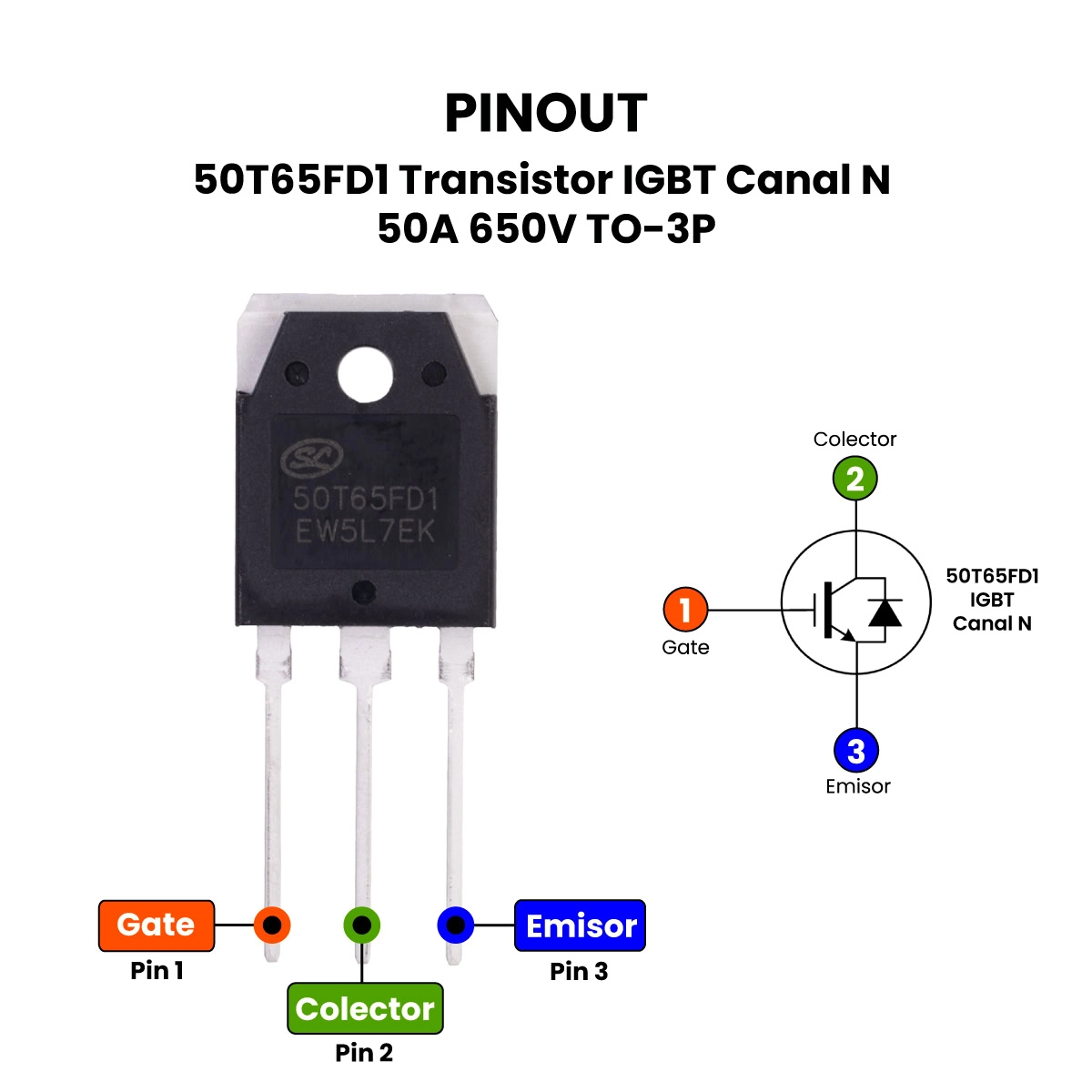

• Pinout

INFORMACIÓN ADICIONAL

Aplicaciones Comunes

Por su elevada velocidad y soporte de corriente industrial ($50text{A} / 650text{V}$), es un componente común en:

1. Máquinas de Soldar Inverter (SMAW / TIG / MIG): Es su uso más extendido en el mercado de reparación. Forma parte de la etapa de conmutación de potencia del inversor de alta frecuencia.
2. Inversores Fotovoltaicos / Energía Solar: Conversión eficiente de Corriente Directa (DC) de arreglos de paneles solares a Corriente Alterna (AC) residencial o comercial.
3. Sistemas de Alimentación Ininterrumpida (UPS Industrial): Inversores de respaldo para servidores y centros de datos.
4. Controladores de Motores y Variadores de Frecuencia (VFD): Manejo y control de velocidad en motores trifásicos o de inductores pesados.
5. Calentamiento por Inducción y Cocinas de Inducción: Conmutación rápida para generadores de campo magnético de alta potencia.

Limitaciones

Aunque es un dispositivo muy eficiente para aplicaciones de potencia, también presenta algunas limitaciones:

• Requiere un driver de compuerta capaz de suministrar aproximadamente +15 V para una conmutación óptima.
• No alcanza las velocidades de conmutación de un MOSFET de baja tensión.
• Necesita un disipador de calor cuando trabaja con corrientes elevadas.
• En aplicaciones de alta potencia es recomendable incorporar una red snubber (RC) o un circuito de protección contra sobretensiones para minimizar los transitorios.

Recomendaciones de uso

Para aprovechar al máximo el 50T65FD1:

• Utiliza un driver de compuerta que proporcione +15 V para un encendido completo y un apagado rápido.
• Coloca una resistencia en la compuerta (5 Ω a 20 Ω, según el diseño) para controlar la velocidad de conmutación y evitar oscilaciones.
• Emplea un disipador de calor adecuado, especialmente si el dispositivo trabajará cerca de su corriente nominal.
• Mantén las pistas de potencia y de compuerta lo más cortas posible para reducir inductancias parásitas.
• Si el IGBT conmuta cargas inductivas, incorpora una red snubber RC, un TVS o un circuito de protección para limitar sobretensiones y aumentar la confiabilidad.

Nota técnica: El 50T65FD1 es una excelente opción para aplicaciones de electrónica de potencia de 650 V, especialmente en UPS, inversores, fuentes conmutadas, sistemas PFC, equipos de soldadura y calentamiento por inducción. Su combinación de 50 A, baja VCE (sat), tecnología Field Stop IV y diodo ultrarrápido integrado le permite ofrecer un alto rendimiento con bajas pérdidas y una elevada confiabilidad.
