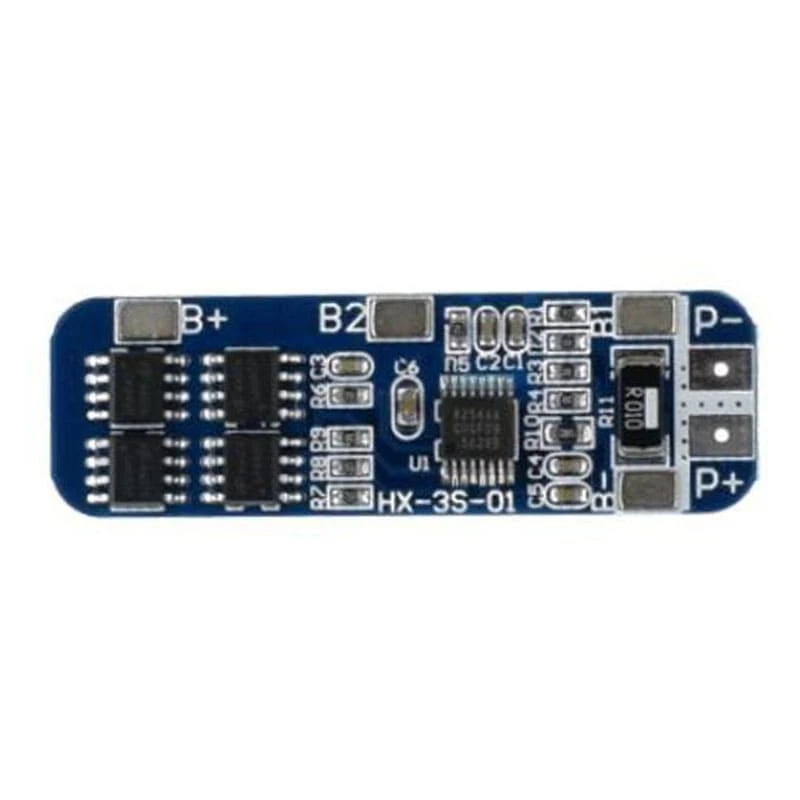

BMS 3S 10A Balanceador Carga de Baterias

INFORMACIÓN

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: HX-3S-FL10A-A
• Protección de corto circuito: Si, retraso de auto recuperación
• Vida útil: >30,000 horas
• Resistencia interna: menos de 60mΩ
• Dimensiones: 50 mm x 15 mm x 2.2 mm
• Peso: 3 g
• Temperatura de trabajo:-40°C ~ 50°C
  • Temperatura de almacenamiento:-40°C ~ 80°C
• Voltaje de carga: 12.6V – 13V
  • De detección de sobrecarga: 4.35V /4.25V (±0.05V)
  • Voltaje de descarga: 2.3V / 3V (±0.05V)
• Corriente de trabajo máxima: 6A – 8A
  • Corriente máxima de descarga: 10A
  • Transitorios de corriente: 9A / 10A
  • Corriente en reposo: <6uA

 Pines:

• • • P+= Voltaje (+) de entrada / salida a carga
    • P- = Voltaje (-) de entrada / salida a carga
    • B- = 0V, Terminal Negativa
    • B1= 3.7V a batería
    • B2= 7.4V a batería
    • B+= 11.1V a batería

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet – MOSFET 4407
• Datasheet – 8254AA BATTERY PROTECTION
• Pinout – BMS 10A

---

INFORMACIÓN ADICIONAL

Funcionamiento del Balanceador de Cargas BMS 3S 10A

El Balanceador es solo una función auxiliar, el equilibrio significa cuando la batería se carga, cada batería de serie necesita con el mismo voltaje. Por ejemplo cuando el voltaje de una celda es de 4,2 V, las otras celdas no, el primer voltaje de la celda se descarga para esperar a que las otras celdas se eleven al mismo nivel.

Aclaraciones del Balanceador de Carga BMS 3S 10A

1. Este Balanceador no es adecuado para herramientas electrónicas de alta potencia, si se usa para destornilladores y perforadores, series de bicicletas eléctricas, máquinas de pesca y LED de 1 W, no te será útil.
2. Adecuado para baterías Li-ion tipo 18650, 26650, 18550,14500
3. El producto sirve adecuadamente para la carga de modulo de 3 baterías en serie, en caso de solo conectar 1 batería la carga será lenta y demanda mas corriente para su debida carga.
4. Los valores de voltajes de carga son múltiplos de 3.7V o 4.2V
5. Adecuado para:

• • 10.8v (voltaje nominal de batería de polímero)
  • 11.1v (18650 o 3.7v voltaje nominal de batería de litio)
  • 12.6v (tensión de carga completa de batería de litio)

Conexión en serie y paralelo de baterías.

Los balanceadores pueden cargar configuraciones donde las  sean mas de 3 pilas; es decir que cada batería tenga mas de una pila conectada en paralelo. Para ellos recordar las reglas básicas de estas configuraciones:

• Conexión en Serie: Suma de voltajes misma corriente
• Conexión en Paralelo: Mismo voltaje suma de corrientes

Esto para no sobrepasar la corriente máxima que tolera el dispositivo.

---
