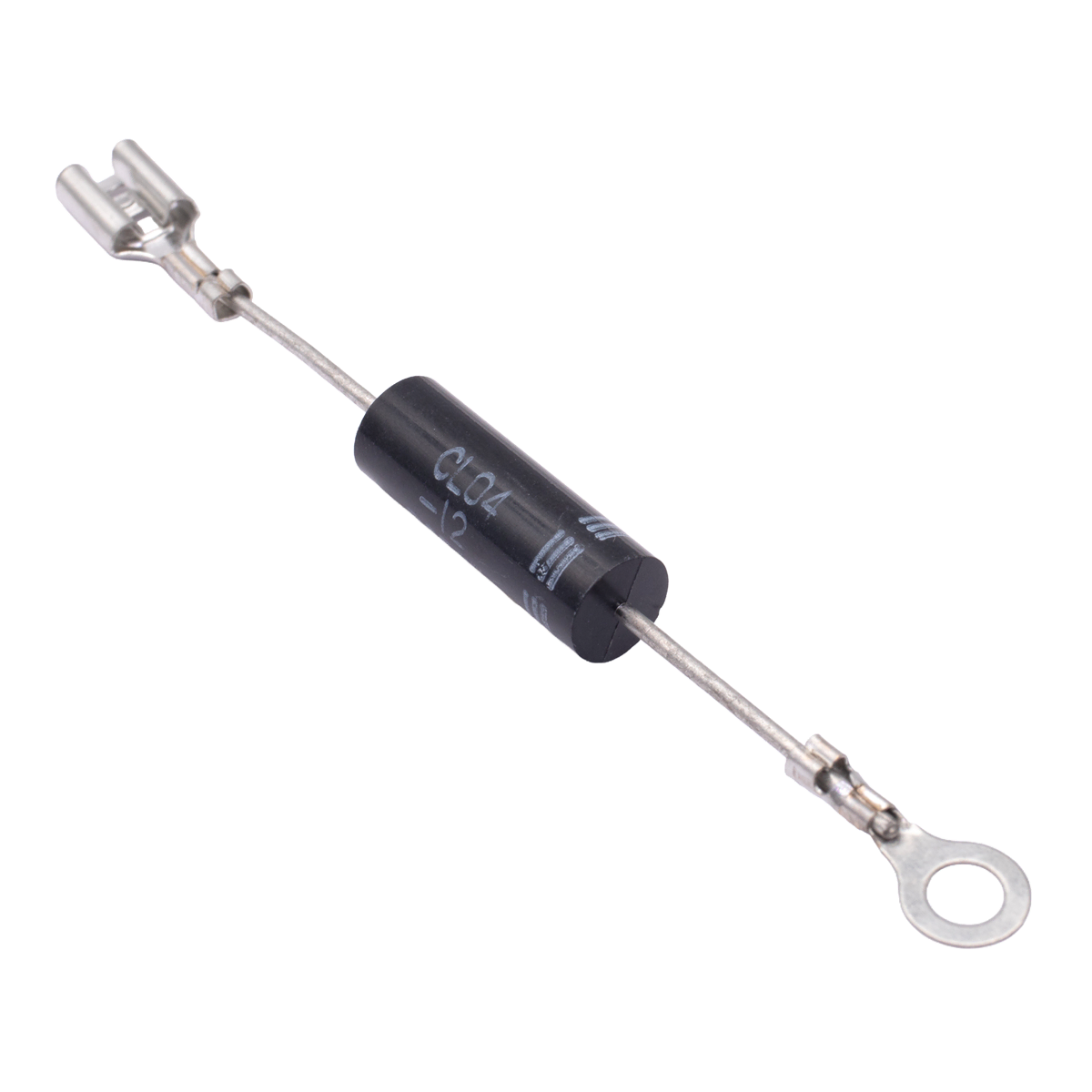

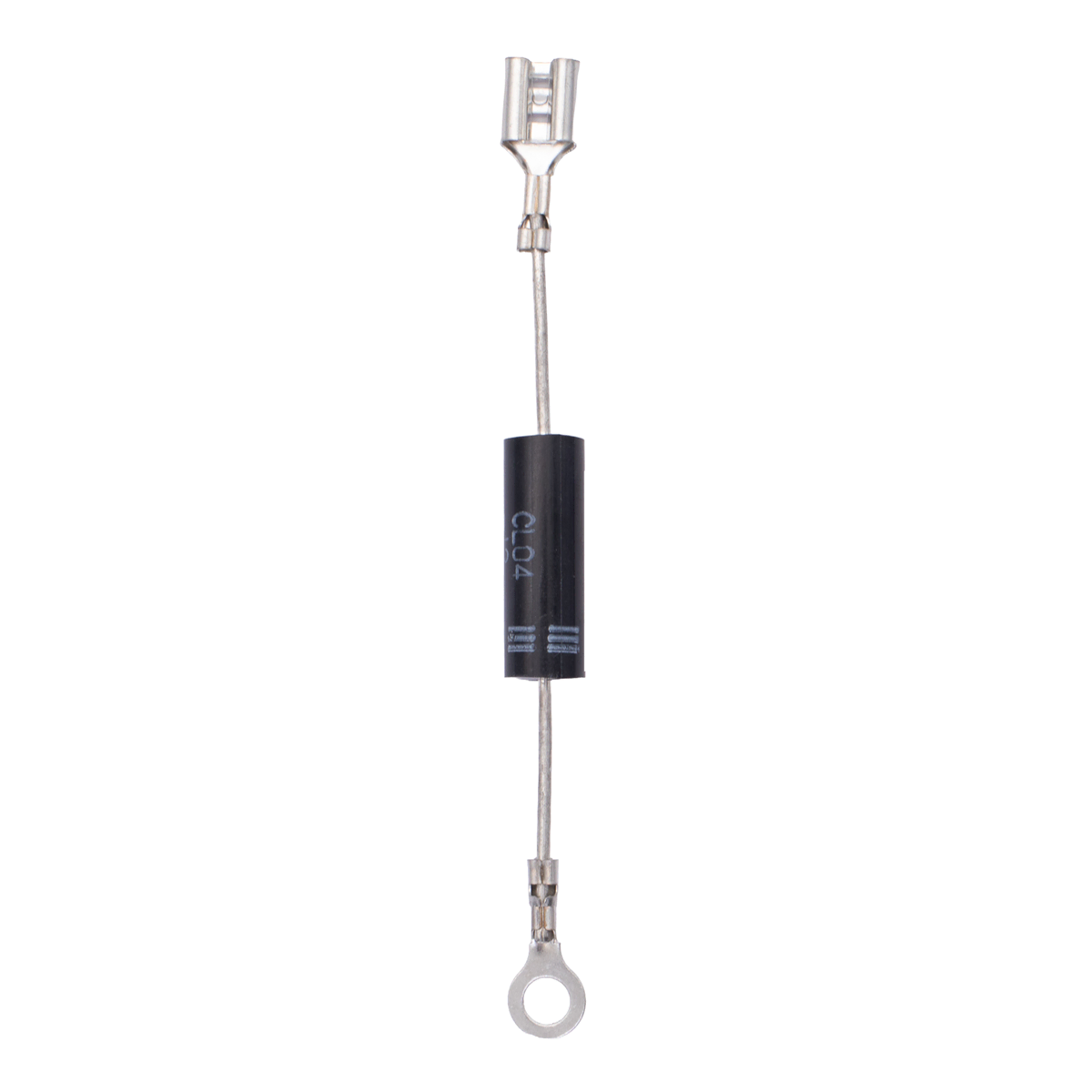

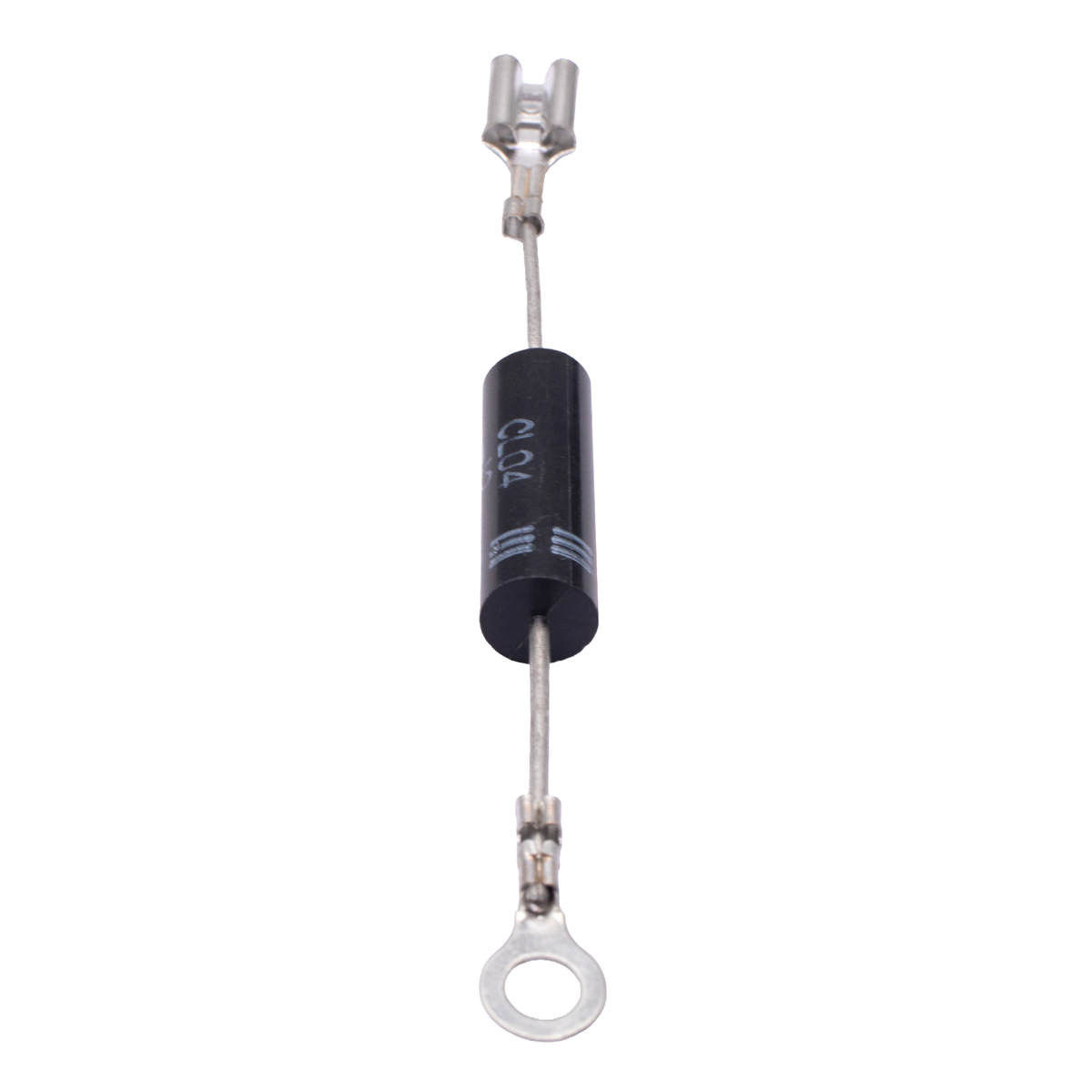

CL04-12 Diodo Para Microondas 12KV 500mA

INFORMACIÓN

El CL04-12 es un diodo rectificador de alta tensión fabricado en silicio y encapsulado en plástico. Está diseñado para trabajar a la frecuencia de la red eléctrica (50/60 Hz) en circuitos donde se requieren miles de voltios de aislamiento. A diferencia de un diodo rectificador convencional, el CL04-12 está formado internamente por múltiples uniones PN conectadas en serie, lo que le permite soportar tensiones de hasta 12 kV. Como consecuencia de esta construcción, presenta una caída de tensión directa mucho mayor (alrededor de 12 V) que un diodo común de silicio.

La serie CL04 ofrece un incremento en la tolerancia de corriente continua con respecto a la serie CL01 estándar, lo que le permite disipar mejor el estrés eléctrico. Es una pieza clave e indispensable dentro de la etapa de potencia de los hornos de microondas comerciales y domésticos, pero con una capacidad de corriente ligeramente superior.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Diodo rectificador de alta tensión
• Empaquetado: DO-722 Axial Cilíndrico
• Voltaje Inverso de Pico Repetitivo (VRRM): 12 kV
• Voltaje RMS Máximo (VRMS): 8,400V
• Corriente Directa Promedio (Io): 450 mA a 500 mA
• Corriente de Pico No Repetitiva (IFSM): 30 A
• Caída de Voltaje Directo Máxima (VF): 12 V máx. a 500 mA
• Temperatura de operación: -40 °C a 100 °C
• Dimensiones: 90.61×7.32×7.32 mm
• Peso: 3.11 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

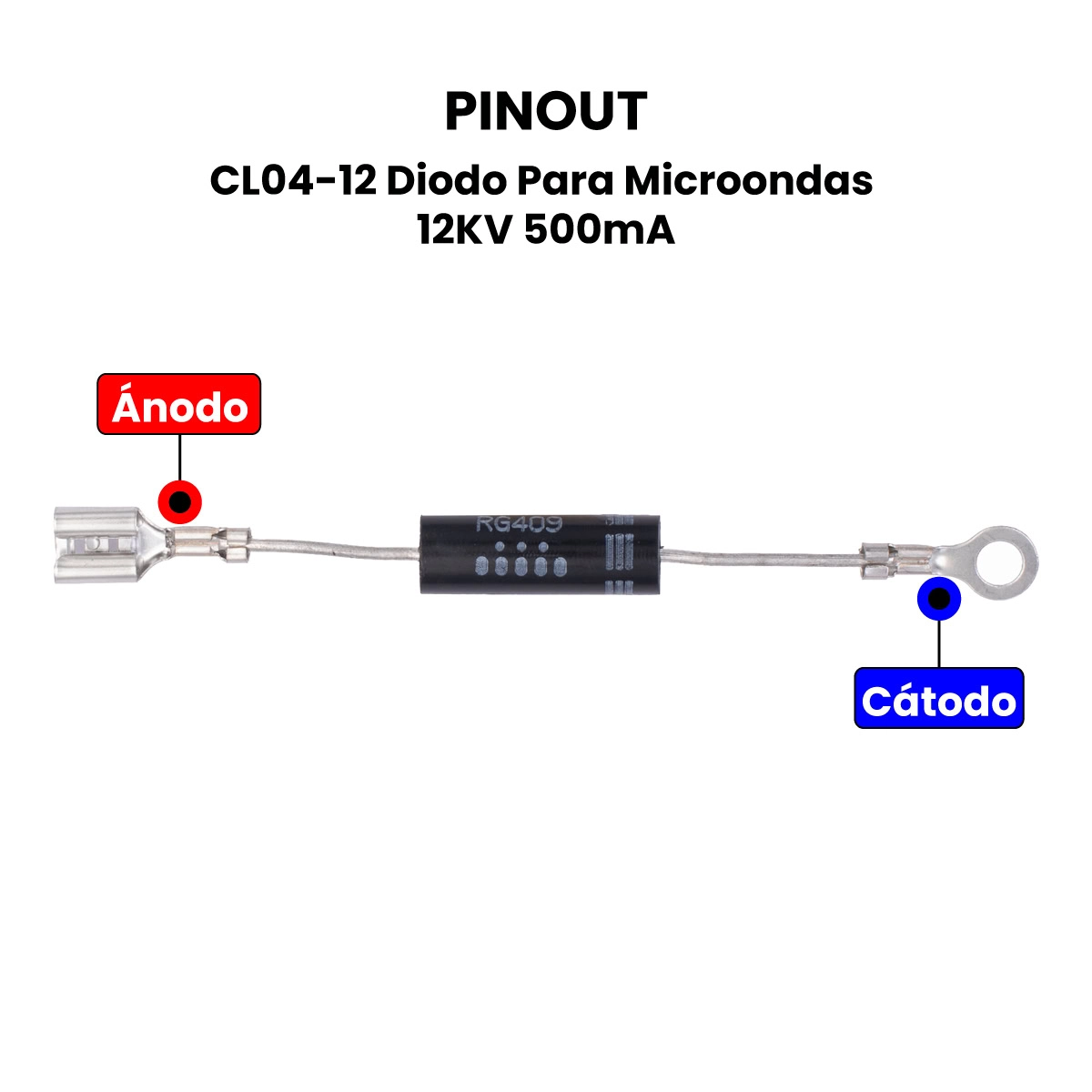

• Pinout

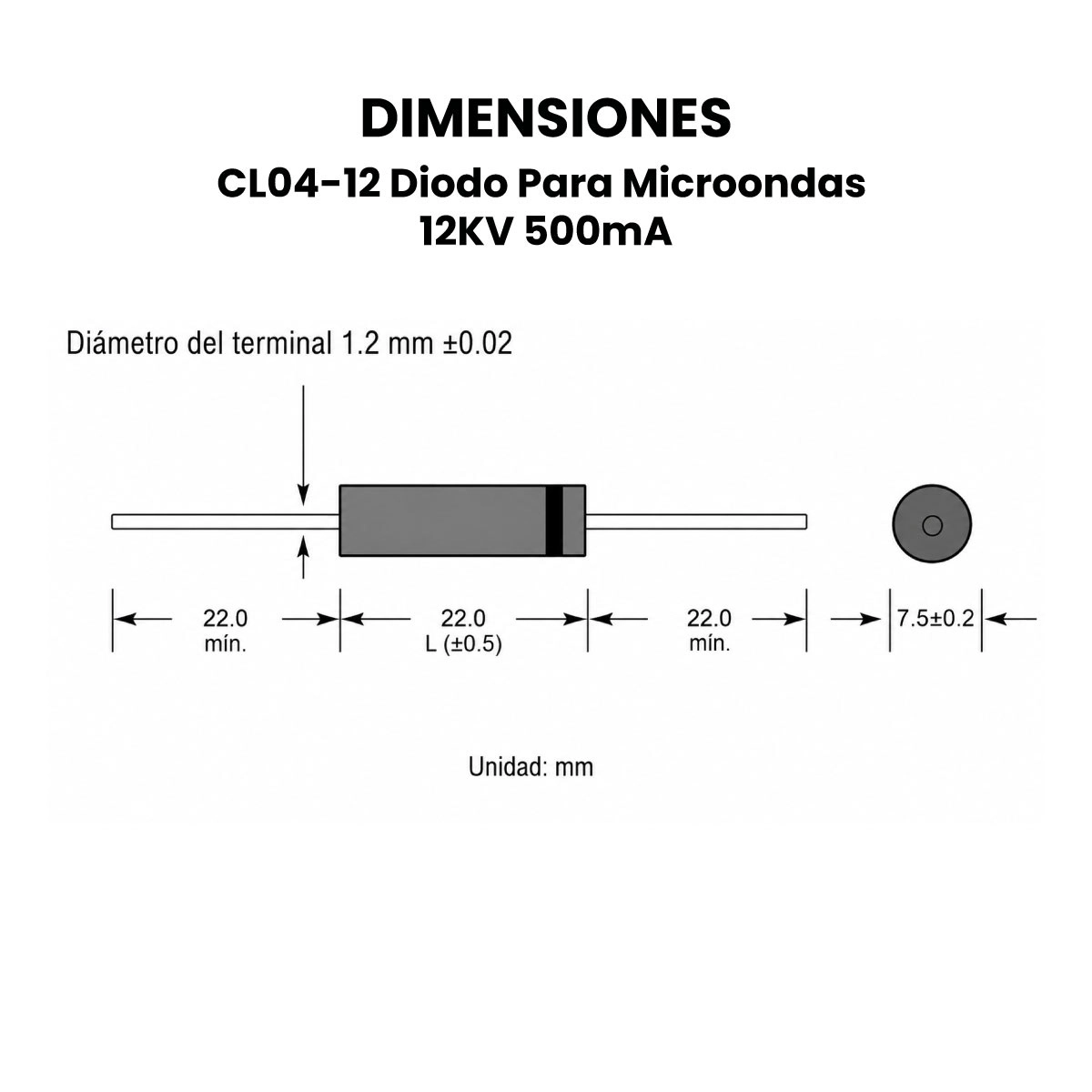

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones Comunes

Su uso está directamente enfocado a la rectificación en circuitos elevadores de alta potencia:

• Circuito Doblador de Voltaje en Hornos de Microondas: Es su aplicación principal en el mercado de consumo. Conectado en paralelo con el capacitor de alta tensión, convierte y eleva los ≈ 2,000 V AC del transformador principal a cerca de 4,000 V DC rectificados. Esta energía es inyectada al Magnetrón para generar las ondas que calientan los alimentos.

• Fuentes de Alimentación Científicas e Industriales: Rectificación en generadores de rayos X pequeños, suministros de energía para láseres de CO2 de baja potencia, equipos de inducción y purificadores/ionizadores de aire industriales.

Guía de Diagnóstico y Tips para Técnicos

• ¿Cómo medirlo? El error común: Si colocas un multímetro digital convencional en la función de “Prueba de diodos”, el CL04-12 marcará circuito abierto u “OL” en ambas direcciones. Esto es completamente normal y no significa que esté dañado. Como el diodo internamente está compuesto por muchas uniones en serie, necesita al menos 12V (VF) para empezar a conducir corriente; la pequeña batería interna de tu multímetro no tiene el voltaje suficiente para activarlo.

• Prueba Real en Banco: Para probarlo de forma segura, debes conectarlo en serie con una fuente de poder externa de Corriente Directa (por ejemplo, de 15V o 24V DC) y una resistencia de protección (de 1 kΩ). Al medir con el voltímetro en sentido directo, notarás una caída de voltaje cercana a los 11V o 12V; en sentido inverso, el voltaje medido en la resistencia caerá a cero.

• Ventaja del CL04 sobre el CL01: Al soportar hasta 500mA en lugar de 350mA, el CL04-12 se utiliza frecuentemente como un reemplazo reforzado de excelente calidad para el CL01-12 en hornos de microondas de alta potencia (más de 1000W), garantizando una menor generación de calor y una vida útil más prolongada.
