Conector MX1.25mm Con Cable 28 AWG 15cm

INFORMACIÓN

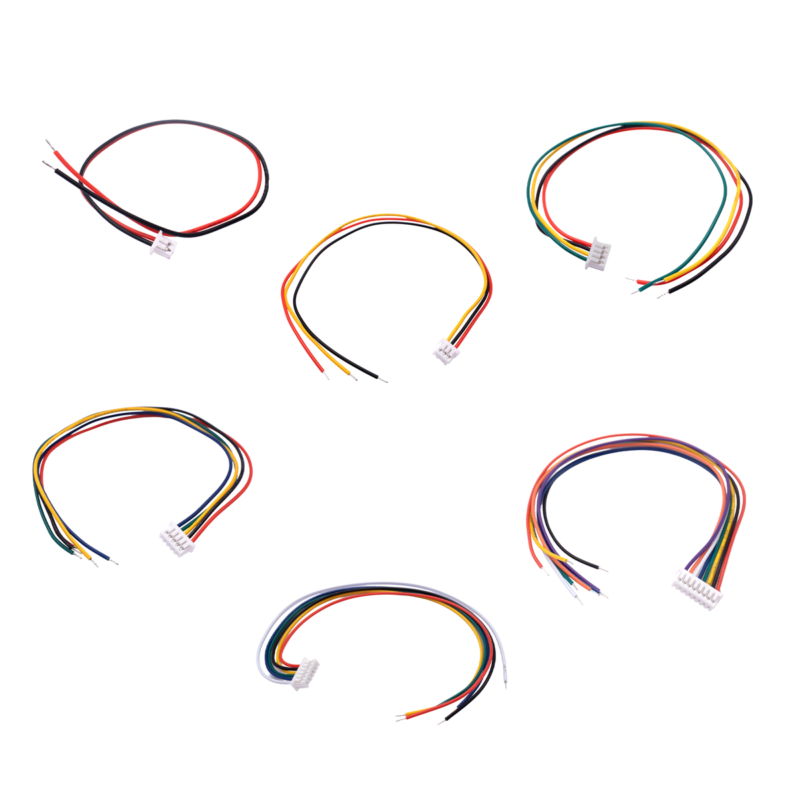

Los conectores MX1.25 mm con cable son una solución compacta y confiable para realizar conexiones eléctricas en proyectos electrónicos que requieren ahorro de espacio y una instalación sencilla. Disponibles en versiones de 2, 3, 4, 5, 6 y 8 pines, incorporan cable calibre 28 AWG con una longitud aproximada de 15 cm, lo que los hace ideales para aplicaciones de prototipado, desarrollo de dispositivos electrónicos y sistemas embebidos.

Gracias a su reducido pitch de 1.25 mm, estos conectores son ampliamente utilizados en módulos electrónicos, sensores, pantallas LCD y OLED, tarjetas de desarrollo, sistemas de comunicación y pequeños dispositivos de automatización. Su diseño preensamblado permite realizar conexiones seguras y ordenadas, reduciendo el tiempo de instalación y facilitando el mantenimiento o reemplazo de componentes dentro del proyecto.

La variedad de configuraciones disponibles permite adaptarse a diferentes necesidades de transmisión de señales y alimentación eléctrica, ofreciendo una solución práctica para proyectos educativos, profesionales e industriales que requieran conectores compactos y ligeros.

ESPECIFICACIONES Y CARACTERISTICAS

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
  • 2 Pines
  • 3 Pines
  • 4 Pines
  • 5 Pines
  • 6 Pines
  • 8 Pines

INFORMACIÓN ADICIONAL

Nota: Aunque se respete el código de colores de los cables, se debe validar que la polaridad y función de cada hilo correspondan estrictamente a lo indicado en la serigrafía de la placa antes de energizar el circuito.

Principales usos

Los conectores MX1.25 mm con cable 28 AWG y longitud de 15 cm son ideales para realizar conexiones compactas, seguras y confiables en proyectos electrónicos donde el espacio es reducido. Gracias a su variedad de configuraciones (2, 3, 4, 5, 6 y 8 pines), permiten transmitir alimentación, señales digitales y datos entre módulos electrónicos de manera sencilla y organizada.

Son ampliamente utilizados en:

• Conexión de sensores y módulos electrónicos en proyectos con Arduino, ESP32, Raspberry Pi y otros microcontroladores.
• Sistemas embebidos y dispositivos electrónicos compactos que requieren conectores de pequeño tamaño.
• Interconexión de pantallas LCD, OLED y TFT con placas de desarrollo.
• Proyectos de robótica, automatización y domótica.
• Conexión de motores pequeños, ventiladores y actuadores de bajo consumo.
• Equipos electrónicos de consumo como impresoras 3D, drones, dispositivos IoT y módulos inalámbricos.
• Reparación y sustitución de cables dañados en equipos electrónicos compatibles con el estándar MX1.25 mm.
• Aplicaciones que requieren transportar alimentación (VCC y GND) junto con múltiples líneas de comunicación como UART, I²C, SPI o señales de control.

Precauciones de uso

• Mantenga los conectores libres de polvo, humedad y residuos que puedan afectar el contacto eléctrico.
• Evite realizar tirones directamente sobre los cables al desconectarlos; se recomienda sujetar el cuerpo del conector.
• No exceda la corriente recomendada para conductores 28 AWG, ya que están diseñados para aplicaciones de baja potencia y señal.
• Procure evitar dobleces pronunciados o esfuerzos mecánicos repetitivos cerca del punto de unión entre el cable y el conector.
• Verifique periódicamente que los terminales no presenten deformaciones, oxidación o desgaste ocasionado por múltiples ciclos de conexión.
• Al realizar soldaduras en el extremo libre del cable, utilice temperaturas adecuadas y tiempos cortos para evitar daños en el aislamiento.
• Almacene los conectores en lugares secos y alejados de fuentes de calor excesivo o ambientes corrosivos.
• Antes de energizar un circuito, compruebe la correcta polaridad y distribución de los pines para prevenir daños en los dispositivos conectados.
