DSO152 Mini Osciloscopio Digital Portátil

INFORMACIÓN

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje de alimentación: 5V / 1A (vía USB Tipo-C).
• Batería: Litio de 1000 mAh (aprox. 4 horas de uso continuo).
• Pantalla: LCD de 2.8 pulgadas con resolución de 320 x 240 píxeles.
• Tasa de muestreo (Sampling rate): 2.5 MS/s.
• Ancho de banda analógico: 0 – 200 kHz.
• Sensibilidad vertical: 10 mV/Div hasta 10 V/Div.
• Rango de base de tiempo: 10 µs/Div hasta 50 s/Div.
• Modos de acoplamiento: AC / DC.
• Modos de disparo (Trigger): Automático (Auto), Normal y Único (Single).
• Voltaje máximo de entrada:
  • X1: ±40V (Vpp: 80V)
  • X10: ±400V (Vpp: 800V)
• Calibración interna: Salida de onda cuadrada de 1 kHz / 3.3V (Ciclo de trabajo 50%).
• Dimensiones: 99 x 68.3 x 19.5 mm aprox.
• Peso: 100g

DOCUMENTACIÓN Y RECURSOS

• Manual de instrucciones
• Dimensiones

INFORMACIÓN ADICIONAL

El FNIRSI DSO152 es un miniosciloscopio digital ultra compacto diseñado para maximizar la eficiencia en trabajos de mantenimiento y diagnóstico electrónico. Este dispositivo portátil destaca por su capacidad de capturar señales analógicas y digitales en tiempo real con una tasa de muestreo de 2.5MS/s y un ancho de banda de 200kHz. Su diseño ergonómico, que rompe la barrera del tamaño, incluye una pantalla de alta definición y una interfaz simplificada con función AUTO, permitiendo a técnicos y estudiantes visualizar formas de onda complejas de manera inmediata y precisa sin configuraciones tediosas.

Es la herramienta definitiva para quienes buscan precisión profesional en un formato de bolsillo, ideal para reparaciones automotrices, proyectos de robótica y laboratorios de enseñanza donde la movilidad es clave. Gracias a su protección integrada contra voltajes de hasta 400V y su batería recargable, garantiza un rendimiento seguro y autónomo en cualquier entorno de trabajo.

El DSO152 demuestra su versatilidad excepcional al visualizar con precisión una amplia gama de formas de onda críticas en el diagnóstico electrónico. Desde la detección segura de señales de red eléctrica de 220V, pasando por el análisis detallado de señales de pulso rápidas, hasta la verificación de la estabilidad en fuentes de alimentación conmutadas. Su diseño portátil y potente permite a técnicos visualizar instantáneamente el comportamiento de circuitos analógicos y digitales complejos con solo presionar un botón, consolidándose como una herramienta indispensable en el campo de la reparación y el aprendizaje práctico.

El DSO152 combina una ingeniería compacta con una interfaz de control sumamente intuitiva, diseñada para optimizar la interacción del usuario en cualquier entorno. Gracias a su panel de botones de alta sensibilidad y su trackwheel lateral, permite ajustar parámetros como la base de tiempo y la sensibilidad vertical de manera fluida. Su arquitectura lógica facilita la navegación entre modos de disparo y acoplamientos AC/DC, garantizando que el análisis técnico sea tan ágil como preciso, sin importar la complejidad de la señal.

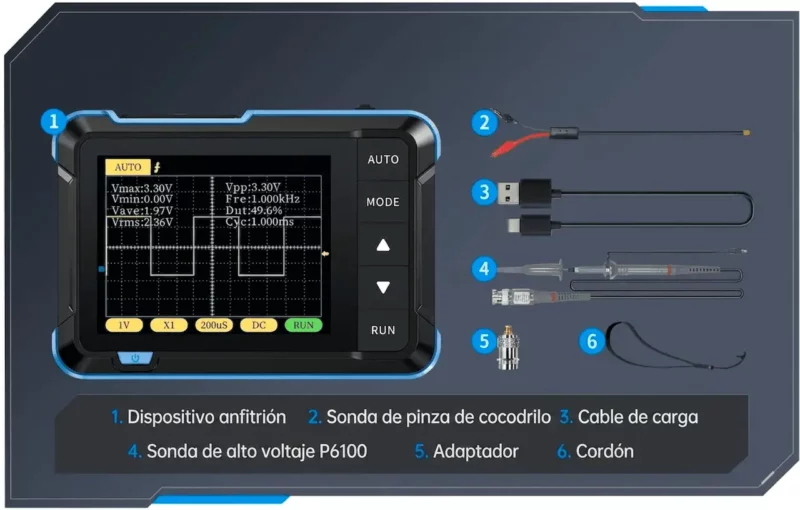

El DSO152 se presenta como una solución integral lista para el uso inmediato, integrando un conjunto de accesorios esenciales que expanden su versatilidad técnica. Además del dispositivo anfitrión, el paquete incluye una sonda de alto voltaje P6100 con adaptador, ideal para mediciones seguras de hasta 400V, y sondas de pinza de cocodrilo para conexiones rápidas. Con su cable de carga USB Tipo-C y cordón de transporte, este kit garantiza autonomía y movilidad total para diagnósticos profesionales en cualquier entorno.

Recomendaciones de uso

• Calibración de la sonda: Antes de realizar mediciones críticas, utiliza la salida de onda cuadrada de 1kHz integrada en el dispositivo. Conecta la sonda P6100 y ajusta el condensador de compensación de la misma hasta que la onda se vea perfectamente rectangular; esto garantiza que las lecturas en frecuencias altas sean veraces.
• Gestión del acoplamiento: Utiliza el modo DC para medir señales donde el nivel de voltaje directo es importante (como baterías o sensores). Cambia al modo AC únicamente cuando necesites bloquear la componente de corriente directa para observar pequeñas variaciones o “ruido” en una señal de alimentación.
• Protección de la pantalla: Se recomienda limpiar la pantalla únicamente con un paño de microfibra seco para evitar rayaduras que dificulten la lectura de los parámetros. Evita presionar con fuerza el panel LCD.
• Seguridad en mediciones de red: Al medir voltajes de red doméstica (110V/220V), asegúrate de que el interruptor de la sonda P6100 esté firmemente en la posición 10X. Nunca manipules la punta de la sonda ni el adaptador BNC mientras el circuito esté energizado para evitar descargas eléctricas.
• Estabilidad de la señal: Si la forma de onda “parpadea” o no se queda quieta en pantalla, ajusta manualmente el nivel de Trigger (disparo). Colocar el nivel de disparo justo en la mitad de la amplitud de la señal ayudará a que la imagen se estabilice instantáneamente.
• Almacenamiento prolongado: Si no planeas utilizar el osciloscopio por más de un mes, asegúrate de guardarlo con aproximadamente un 50% a 70% de carga. Almacenarlo completamente descargado puede dañar permanentemente la química de la batería de litio.
