ET828 Pro Multímetro Osciloscopio 2 en 1 AC DC

INFORMACIÓN

El ET828 Pro Multímetro Osciloscopio 2 en 1 AC/DC es una herramienta portátil que combina las funciones de un multímetro digital y un osciloscopio gráfico, permitiendo realizar mediciones eléctricas y visualizar señales en tiempo real desde un solo equipo. Su pantalla a color facilita la lectura de datos y formas de onda, siendo ideal para diagnóstico, análisis y reparación de circuitos electrónicos de manera rápida y precisa.

Este instrumento puede medir voltaje AC/DC, corriente, resistencia, capacitancia, frecuencia y señales electrónicas, además de ayudar a detectar fallas, variaciones y pulsos eléctricos en proyectos y equipos electrónicos. Gracias a su diseño compacto, controles ergonómicos y funciones avanzadas, es una excelente opción para estudiantes, técnicos, electricistas y profesionales de electrónica, mantenimiento y robótica.

Incluye puntas de prueba, bolsa de almacenamiento y manual de usuario.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo: Multímetro Osciloscopio
• Modelo: ET828 Pro
• Color: Negro
• Material: ABS
• Pantalla: LCD a color de 320*240
• Voltaje de alimentación: 4.5V DC (3 pilas AA no se incluyen)
• Corriente:
  • Trabajo: 150mA
  • Standby: 10uA
• Standby automático: 15 minutos
• Rango:
  • Voltaje: DC 600 mV hasta 1000 V y AC 600 mV hasta 750 V
  • Corriente DC y AC: 60 mA / 600 mA hasta 6 A / 10 A
  • Resistencia: Hasta 60MΩ
  • Capacitancia: Hasta 100mF
• Frecuencia: 1Hz – 20Mhz
• Ancho de banda (para señales AC): ~ 10 MHz
• Velocidad de muestreo: 50Msps
• Modos de adquisición / disparo (trigger): Auto, Normal, Single; se puede ajustar disparo por borde ascendente o descendente, ajustar nivel de trigger, etc.
• Funciones automáticas de medición (cuando está en modo osciloscopio): Permite medir fácil parámetros como voltaje pico-a-pico (Vp-p), voltaje promedio, Vrms, frecuencia, etc.
• Captura con un botón: el dispositivo permite “uno-clic” para capturar formas de onda, ideal para mediciones rápidas.
• Prueba:
  • Diodos: Voltaje de prueba ~ 2.8 V
  • Continuidad: Con aviso acústico (zumbador) cuando resistencia < ~ 50 Ω
• Dimensiones:
  • Multímetro: 160mm x 83mm x 32mm
  • Paquete: 190*140*45mm
• Peso: 352.5 g

Nota: El producto no incluye baterías pero podrás adquirirlas dando clic Aquí.

DOCUMENTACIÓN Y RECURSOS

• Dimensiones

INFORMACIÓN ADICIONAL

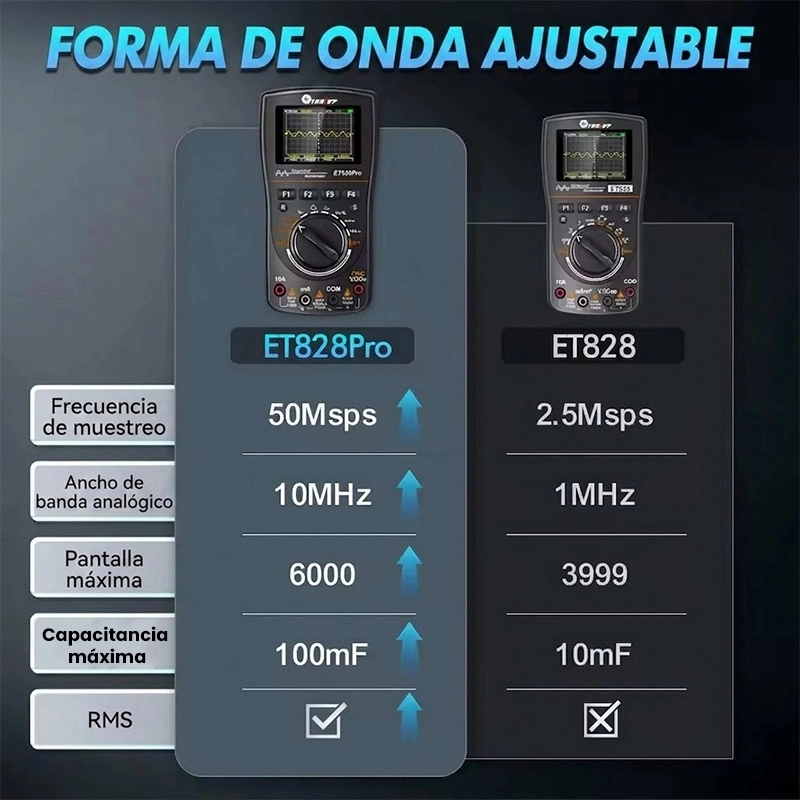

Diferencias entre el ET828 Pro y ET828

El ET828 Pro es una versión más avanzada del ET828, ofreciendo un mejor desempeño para análisis y diagnóstico electrónico. La diferencia más importante es que el modelo PRO cuenta con una velocidad de muestreo de 50Msps y un ancho de banda de 10MHz, mientras que el ET828 estándar alcanza 2.5Msps y 1MHz, permitiendo al PRO visualizar señales más rápidas y detalladas. Además, el ET828 Pro incorpora True RMS, una pantalla con mayor capacidad de visualización de hasta 6000 cuentas, y puede medir hasta 100mF de capacitancia, superando ampliamente al ET828 convencional que solo alcanza 3999 cuentas y 10mF. Estas mejoras hacen que el ET828 Pro sea más adecuado para trabajos técnicos, diagnóstico avanzado y análisis de señales electrónicas más complejas.

Aplicaciones

• Diagnóstico y reparación de circuitos electrónicos
• Visualización de formas de onda y señales eléctricas
• Medición de voltaje y corriente AC/DC
• Análisis de señales en proyectos con Arduino, ESP32 y microcontroladores
• Detección de fallas en fuentes de alimentación y convertidores
• Verificación de pulsos PWM y señales digitales
• Mantenimiento de equipos electrónicos y eléctricos
• Uso en laboratorios de electrónica y automatización
• Pruebas en sensores, actuadores y módulos electrónicos
• Monitoreo de frecuencia y variaciones eléctricas
• Diagnóstico de sistemas de audio y comunicación
• Reparación de tarjetas electrónicas y PCBs
• Desarrollo y prueba de proyectos de robótica
• Aplicaciones educativas para estudiantes y técnicos
• Verificación de continuidad, resistencia y capacitancia
• Análisis básico de señales tipo osciloscopio en campo
• Trabajo técnico portátil gracias a su diseño compacto

Recomendaciones de uso

• Selecciona correctamente el modo de medición antes de conectar las puntas de prueba.
• No excedas los rangos máximos de voltaje y corriente especificados por el equipo.
• Utiliza la función de osciloscopio para analizar señales y pulsos en tiempo real de forma más precisa.
• Verifica que las puntas de prueba estén conectadas en los puertos correctos antes de realizar mediciones.
• Evita medir circuitos de alto voltaje sin el equipo de protección adecuado.
• Mantén el multímetro alejado de humedad, polvo y temperaturas extremas.
• Utiliza la bolsa de almacenamiento para proteger el equipo durante el transporte.
• Limpia la pantalla y las terminales con un paño seco y suave.
• Desconecta las puntas de prueba al finalizar las mediciones para prolongar la vida útil del equipo.
• Ideal para pruebas en electrónica, mantenimiento, robótica y diagnóstico de señales AC/DC.
• Reemplaza la batería cuando la pantalla presente baja intensidad o mediciones inestables.
• Antes de medir señales desconocidas, inicia con el rango más alto para evitar daños al instrumento.
