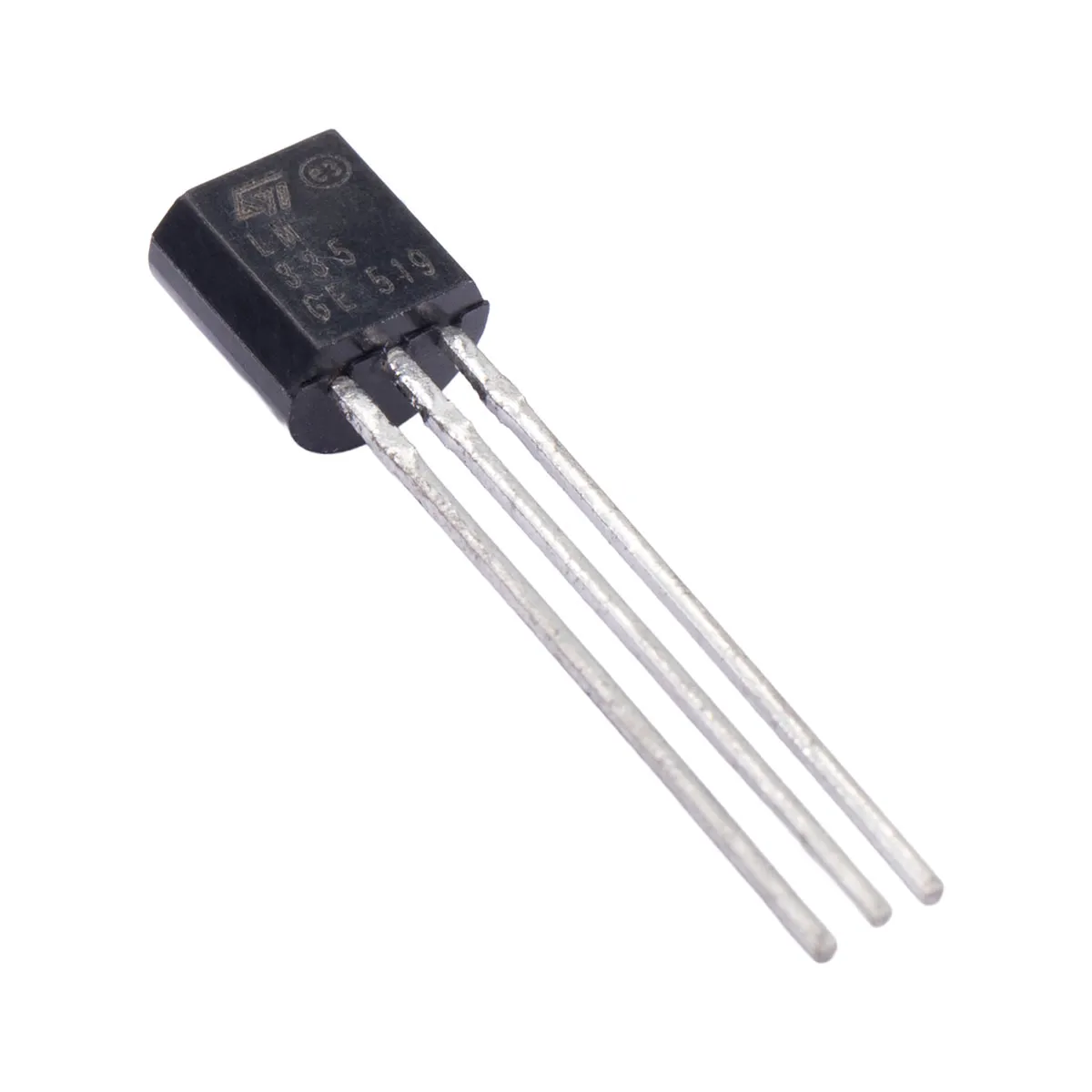

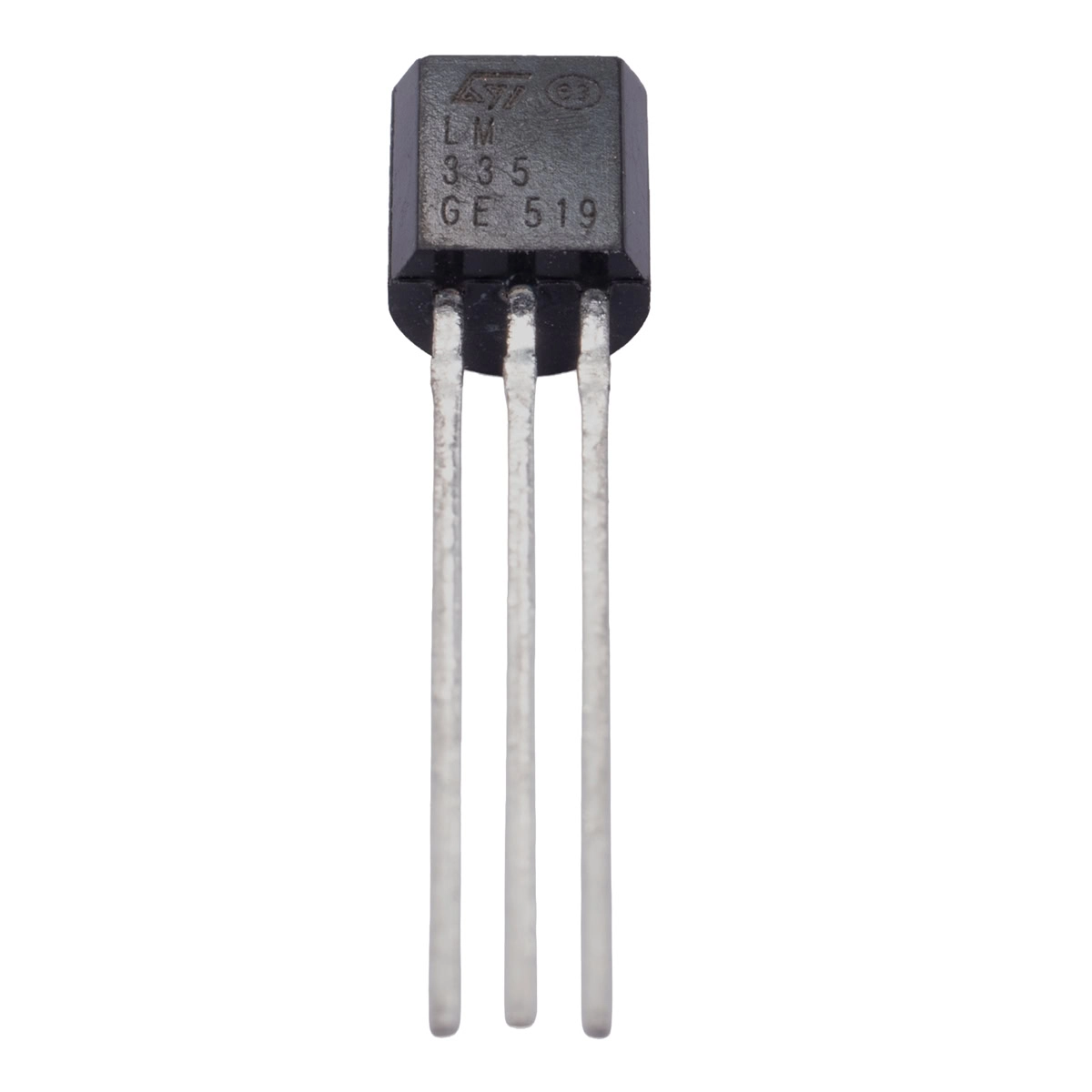

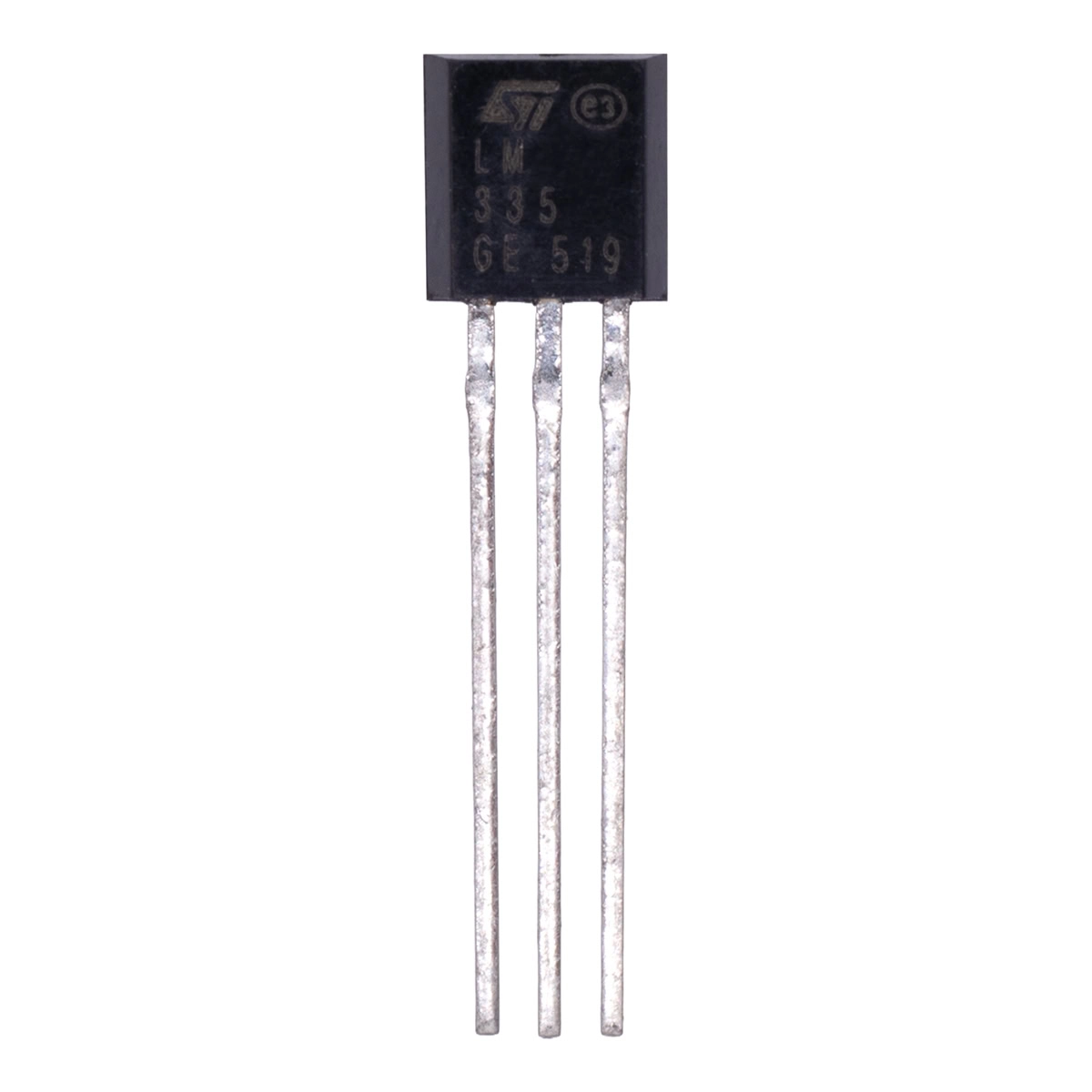

LM335Z Sensor de Temperatura TO-92

INFORMACIÓN

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo de sensor: Sensor de temperatura analógico (tipo diodo Zener de precisión).
• Encapsulado: TO-92.
• Rango de medición: -40 °C a +100 °C.
• Salida de voltaje: Proporcional a la temperatura absoluta, en mV/°K.
• Voltaje nominal a 25 °C (298.15 °K): 2.98 V (2982 mV).
• Sensibilidad: 10 mV/°K.
• Corriente de operación (rango): 400 µA a 5 mA.
• Impedancia dinámica: < 1 Ω.
• Error típico sin calibrar (a 25 °C): ±2 °C (se puede ajustar a ±1 °C mediante el pin ADJ).
• Linealidad: Alta precisión a lo largo de todo su rango operativo.
• Dimensiones: 4.95 mm x 4.95 mm x 3.9 mm (aprox. para TO-92).
• Peso: 0.2 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

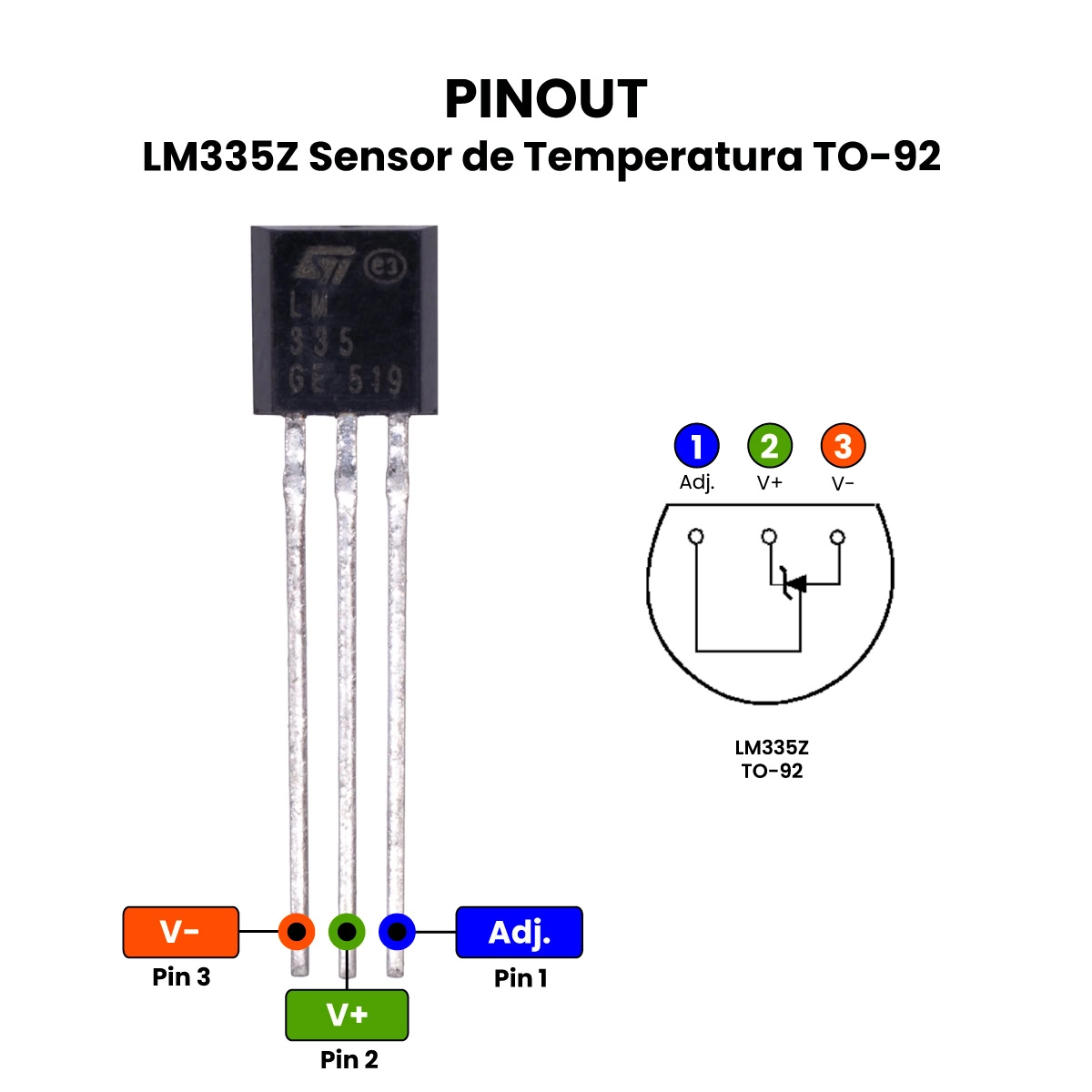

• Pinout

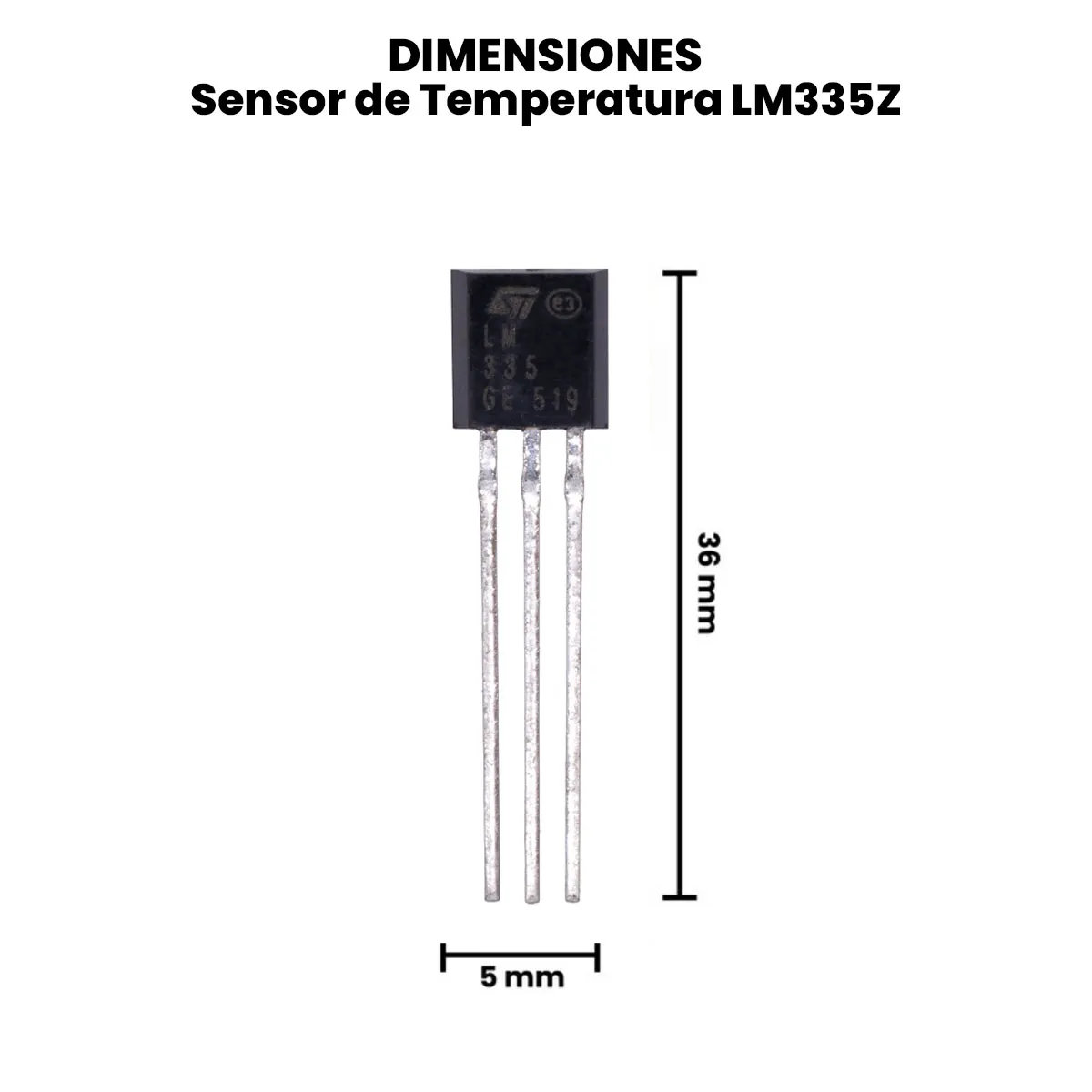

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo probar el LM335Z Sensor de Temperatura?

Materiales Necesarios:

• LM335Z (TO-92).
• Resistencia de 2.2 kΩ (o 2 kΩ).
• Arduino UNO / Nano, ESP32 u otra placa con ADC (o multímetro).
• Cables y protoboard.
• (Opcional) Potenciómetro de 10 kΩ para calibración fina usando el pin ADJ.

Prueba con Multímetro.

1. Alimentación: Este sensor se comporta como un Zener. Conecta una resistencia de 2.2 kΩ desde 5 V al pin V+ (Pin 2) del sensor.
2. Conecta el pin V- (Pin 3) a GND. Deja el pin ADJ (Pin 1) desconectado si no lo vas a calibrar por hardware.
3. Mide la tensión entre V+ y GND con el multímetro.
   1. Ejemplo: a 25 °C (que son 298.15 °K), la salida debe ser ≈ 2.98 V.
   2. Si la temperatura sube a 30 °C (303.15 °K), el voltaje subirá a ≈ 3.03 V.
      Si el valor es 0 V o se iguala al voltaje de la fuente (5 V), revisa la polaridad, ya que el sensor puede dañarse si se conecta al revés.

Fórmulas Básicas para leer la temperatura.

• Temperatura en Kelvin (°K): T(°K) = Vout (V) * 100.
• Temperatura en Celsius (°C): T(°C) = T(°K) – 273.15.
• Temperatura en Fahrenheit (°F): T(°F) = (T(°C) × 9/5) + 32.

Cableado con Arduino.

• LM335 V+ (Pin Central) → Pin A0 (Y al mismo tiempo conectarlo a 5V a través de una resistencia de 2.2 kΩ).
• LM335 V- (Pin Derecho) → GND.
• LM335 ADJ (Pin Izquierdo) → No conectar (Flotante) para uso básico.

Código de ejemplo (Arduino) — Medición Estable y Promedio.

// LM335Z Arduino - lectura promedio
const int pinSensor = A0;
const int N = 10; // número de muestras para promediar

void setup() {
  Serial.begin(115200);
  analogReference(DEFAULT); // DEFAULT = Vcc (5V típico en UNO)
  delay(100);
}

void loop() {
  long suma = 0;
  for (int i = 0; i < N; i++) { suma += analogRead(pinSensor); delay(10); } float lectura = suma / (float)N; // promedio ADC // Convertir lectura ADC a Voltaje float V = lectura * (5.0 / 1023.0); // Cambia 5.0 a 3.3 si usas una placa de 3.3V // Cálculos de temperatura float Kelvin = V * 100.0; // 10mV por grado Kelvin -> 0.01V/°K
  float Celsius = Kelvin - 273.15;       // Conversión a °C
  float Fahrenheit = (Celsius * 9.0 / 5.0) + 32.0;

  Serial.print("ADC="); Serial.print(lectura, 1);
  Serial.print("  V="); Serial.print(V, 3);
  Serial.print(" V  T="); Serial.print(Celsius, 2);
  Serial.print(" °C / "); Serial.print(Fahrenheit, 2); Serial.println(" °F");
  delay(1000);
}

Nota: Es vital la resistencia pull-up (2.2kΩ en sistemas de 5V) para polarizar correctamente el sensor. Sin ella, el sensor no funcionará.

Calibración más Exacta (Hardware).

• Para aplicaciones que requieran precisión absoluta, puedes conectar un potenciómetro de 10 kΩ a través del sensor. Conecta los extremos del potenciómetro a V+ y V-, y el pin central (wiper) al pin ADJ del LM335.
• Ajusta el potenciómetro mientras mides la salida con un multímetro a una temperatura conocida (ej. 25 °C), hasta que el voltaje de salida marque exactamente 2.982 V.
