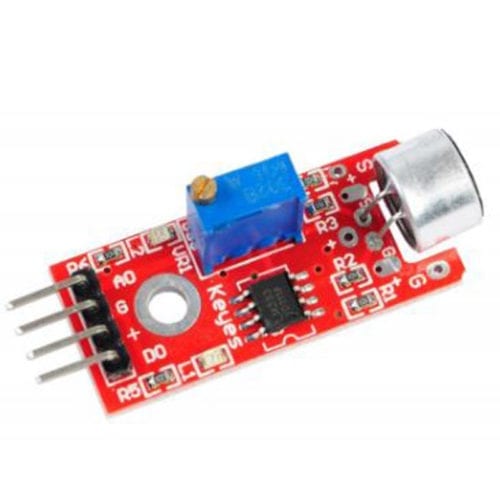

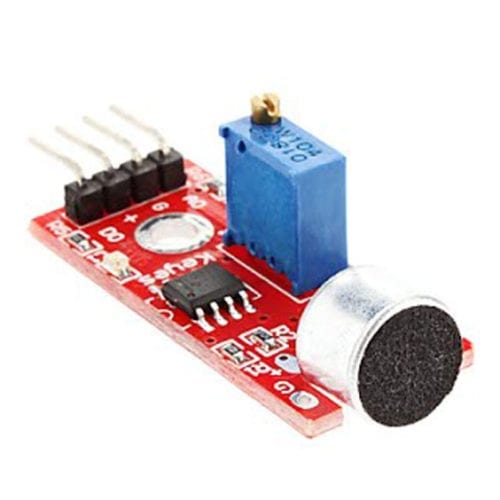

Modulo KY-037 Sensor de Sonido

INFORMACIÓN

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje de funcionamiento: 5 V
• Salidas: Analógica y digital
• Permite ajustar un nivel de umbral de salida
• Usa el Micrófono Gao Gan grado, de alta sensibilidad.
• Interruptor digital salida (0 / 1)
• Temperatura: -40 a +85 °C
• Dimensiones: 35 x 15 x 14 mm
• Peso: 4 g

---

TUTORIALES

• Uso de los Sensores de sonido KY-038/KY-037 para el control de encendido de un foco- Blog Unit Electronics

---

DOCUMENTACIÓN.

• Esquemático

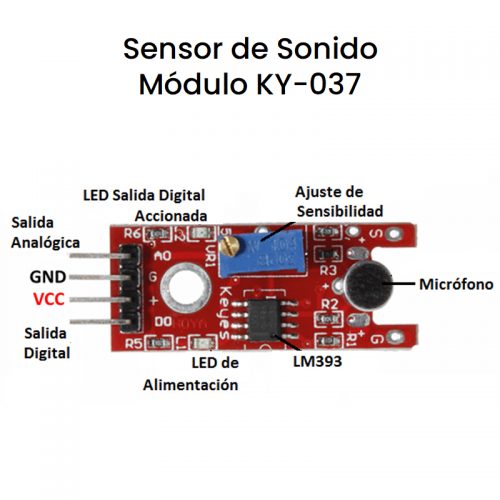

• Pinout
• Datasheet LM393
• Dimensiones

---

INFORMACIÓN ADICIONAL

¿Cómo funciona el sensor KY-037?

Este módulo tiene dos salidas de información:

• Analógica (A0): Lleva toda la información que está detectando el micrófono
• Digital(D0): Obtendremos una salida de encendido o apagado que se activa cuando el sonido supera un cierto volumen. Dicha salida de alta o baja se puede configurar mediante el ajuste del umbral

El sensor tiene 3 componentes principales en su placa de circuito. Primero, la unidad de sensor en la parte frontal del módulo que mide el área físicamente y envía una señal analógica a la segunda unidad, el amplificador. El LM396 amplificará la señal, de acuerdo con el valor resistente del potenciómetro, y envía la señal a la salida analógica del módulo. El tercer componente es un comparador que apaga la salida digital y el LED si la señal cae por debajo de un valor específico.

• Tiene un indicador LED de encendido
• Tiene un LED que indica la salida del comparador

---
