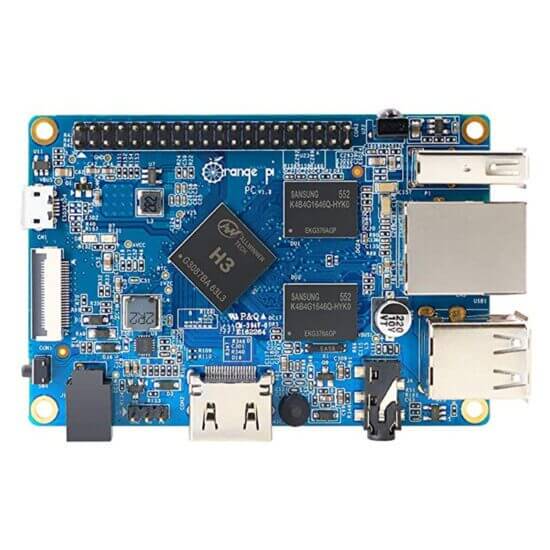

Orange Pi PC 1GB RAM Cortex-A7 1.6GHz

INFORMACIÓN

Orange Pi PC de 1GB RAM es una mini computadora, incorpora un SoC Allwinner H3 con procesador ARM Cortex-A7 de cuatro núcleos H.265 / HEVC 4K, con velocidad de reloj de 1.6 GHz. Cuenta con la ranura para tarjetas microSD para almacenamiento y carga del sistema operativo o aplicaciones, puede ejecutar Android 4.4, Ubuntu o Debian.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: Orange Pi PC
• Versión: 1.3
• Procesador (CPU): Cortex-A7 Quad-core
• Marca del procesador: ‎Allwinner H3
• Frecuencia del CPU: 1.6GHz
• RAM: 1GB DDR3 (Compartido con GPU)
• Puertos USB: 3 * USB 2.0 HOST y 1 * USB 2.0 OTG
• Alimentación: Power Jack DC 5V / 2A, la entrada USB OTG no proporciona energía
• Botón de encendido (SW4)
• Led indicadores: LED de encendido y LED de estado
• Receptor IR: Compatible con mando a distancia por infrarrojos
• Incorpora mini MIC
• Sistema operativos compatibles: Android, Ubuntu o Debian
• Dimensiones: 85mm x 55mm
• Peso: 38g

GPU

• GPU Mali400MP2 a 600 MHz
• Compatible con OpenGL ES 2.0

Almacenamiento:

• TF Card Slot (máx. 32 GB)

Entrada de video:

• Conector de entrada CSI Cámara GC2035 y OV5640
• Interfaz de sensor CMOS YUV422 de 8 bits
• Protocolo CCIR656 para NTSC y PAL
• Admite sensor de cámara de píxeles SM
• Admite solución de captura de video de hasta 1080p a 30 fps

Conexión de Red

• Ethernet 10/100M

Salidas de vídeo

• Admite salida HDMI con HDCP
• Admite HDMI CEC
• CVBS integrado
• Admite función HDMI 30
• Admite salida simultánea de HDMI y CVBS

Salida de audio

• HDMI
• Puerto de audio de 3.5mm

Periféricos de bajo nivel

• Conector de 40 pines

---

DOCUMENTACIÓN Y RECURSOS

Pinout

• Front Orange Pi PC
• Header 40 pines GPIO
• Interfaz de cámara
• Esquemático

Datasheet

• Allwinner H3

Manuales de usuario

• Orange Pi PC

Sistemas operativos

• Android
• Ubuntu
• Debian
• Armbian
• Office Tools

---

INFORMACIÓN ADICIONAL

Recomendaciones de Uso.

• Esta tarjeta de desarrollo no cuenta con cable de alimentación que es vía plug, es necesario uno con las medidas de 4mmx1.7mm para dar una alimentación de 5V/2A.
• Es recomendable colocar un disipador al procesador: ‎Allwinner H3, para que tenga una vida útil mas extensa.
• Para cualquier duda de uso y primeras practicas te recomendamos leer el manual de usuario Orange Pi PC.

¿Qué es Orange Pi PC?

Es una computadora de placa única de código abierto. Puede ejecutar Android 4.4, Ubuntu, Debian Image. Utiliza el SoC AllWinner H3 y tiene SDRAM DDR3 de 1GB.

¿Qué puedo hacer con Orange Pi PC?

Es utilizada para crear una mini computadora, montar un servidor inalámbrico, juegos y más.

¿Para quién es Orange Pi PC?

Orange Pi PC es para cualquier persona que quiera comenzar a crear con tecnología, no solo a consumirla. Es una herramienta simple, divertida y útil que puede usar para comenzar a tomar el control del mundo que lo rodea.

---
