Placa PCB Doble Cara Diferentes Tamaños

INFORMACIÓN

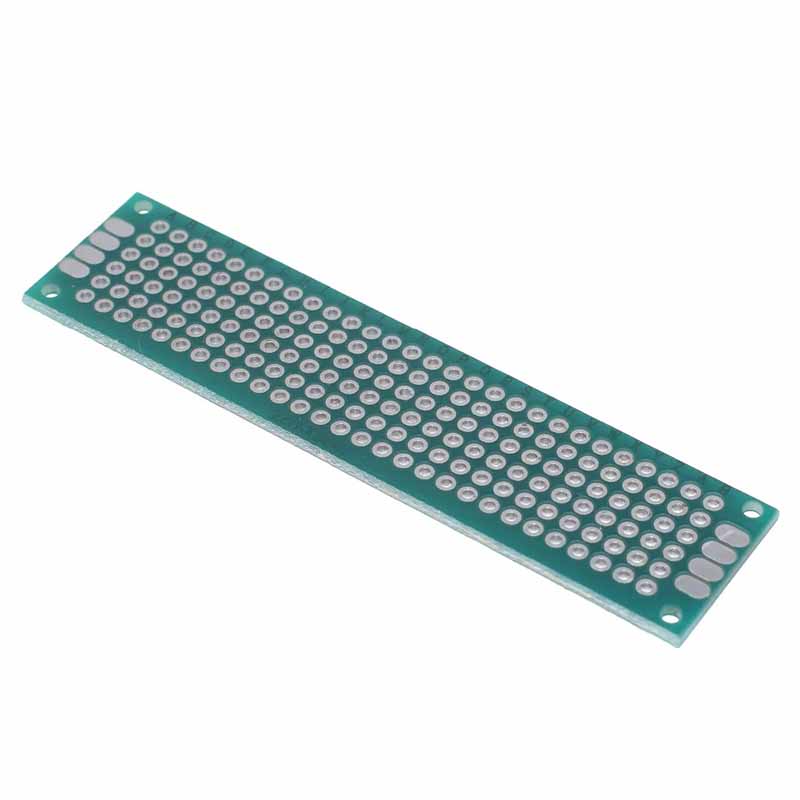

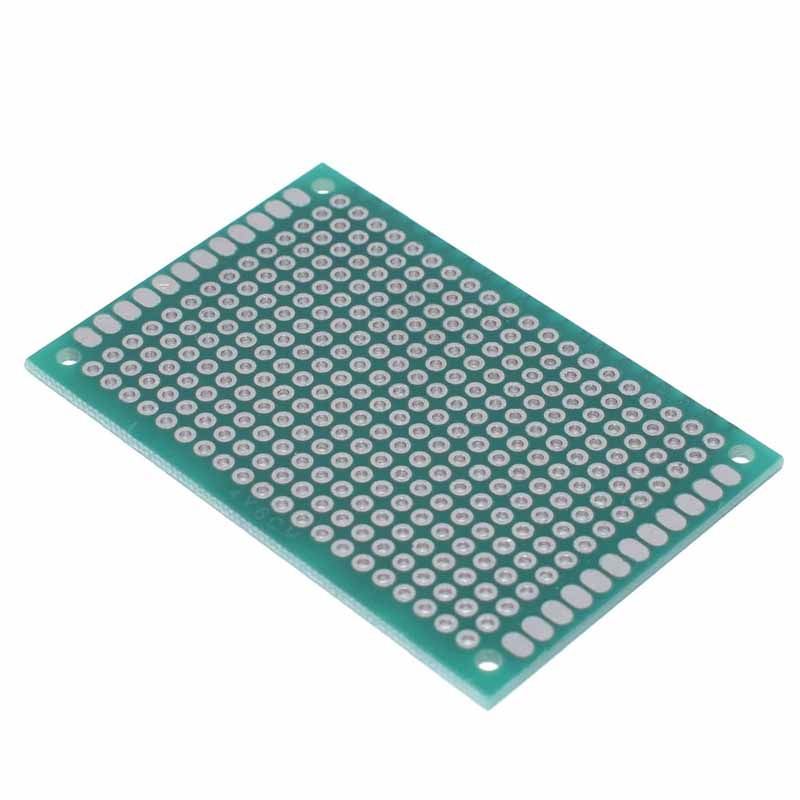

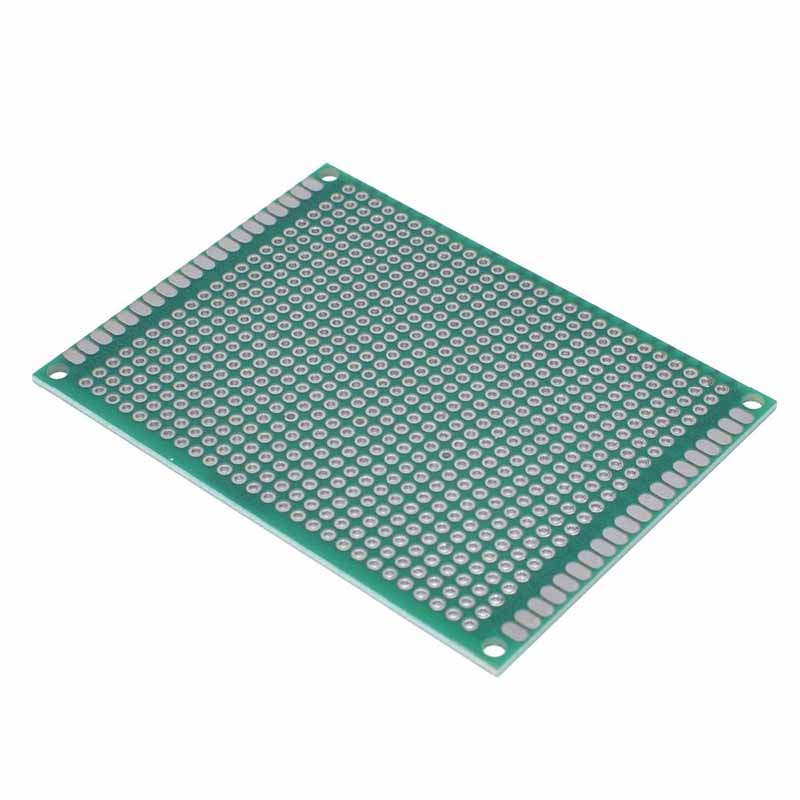

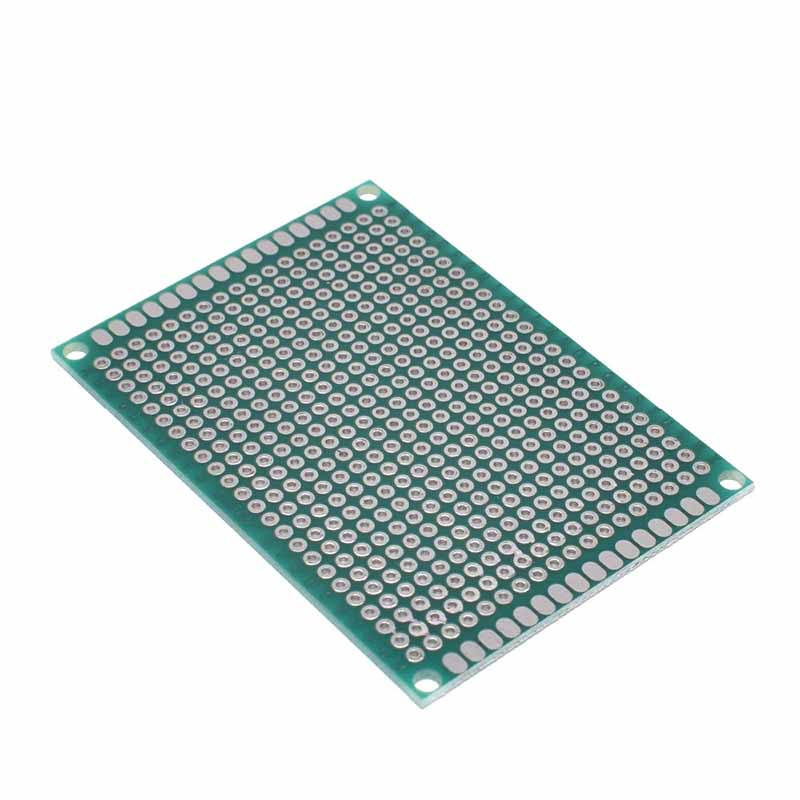

PCB doble cara disponible en diferentes tamaños desde 2×8, 3×7, 4×6, 5×7, 6×8, 7×9, 9×15 cm, de acuerdo a tus requerimientos podrás elegir el tamaño que mas se ajuste a tus proyectos. Contamos con PCB de una cara que podrás consultar Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Se recomienda utilizar flux, soldadura 60-40 y que el cautín posea un control de temperatura.
• Tamaños: Desde 2×8, 3×7, 4×6, 5×7, 6×8, 7×9, 9×15 cm
• Espesor : 1.5 mm
• Material: high quality FR-4 fibra de vidrio PCB
• Pre-soldadas y numeradas por ambas caras
• Parte superior y parte inferior son capas de cobre idénticas
• Pads (pitch) 2.54mm / 0.1″, diámetro agujero 0.9mm

INFORMACIÓN ADICIONAL

¿Que es una PCB?

Una PCB en inglés es Printed Circuit Board o Paca de Circuito Impreso, se le conoce como doble cara por que en sus dos caras cuenta con Pads de material conductor de acuerdo al tamaño del PCB tendrá filas y columnas con formados por Pads conductores separados entre si.

¿Para qué sirve?

Estos PCB son ideales para prototipar de forma rápida y eficiente un circuito utilizando dispositivos o componentes THT (Trough Hole Technology) y elaborar conexiones entre ellos ya sea con cable conductor o realizando pistas o puentes con soldadura de estaño. Este tipo de placas PCB te ayudará a tener un proyecto más estable y eficiente comparado a realizar conexiones con un protoboard y tener proyectos con una apariencia más presentable.
