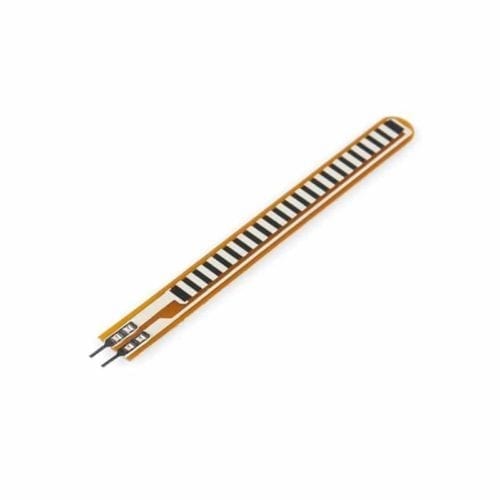

Sensor de Flexión 2.2 Pulgadas

El Sensor de Flexión 2.2 Pulgadas de longitud es un instrumento de fuerza que varía su resistencia al ser doblado. Esta tecnología esta patentada por Spectra Symbol.

Los sensores flexibles puede ser utilizados como divisor de tensión para obtener un valor analógico 0 a 5V en su salida. El sensor de flexión Flexpoint se desarrolló por primera vez para bolsas de aire automotrices y ahora también se usa en bocinas de automóviles, juguetes que detectan diferentes grados de presión o flexión, robots, control de máquinas, dispositivos médicos y tecnología de asistencia.

¿Cómo funciona el Sensor Flexible?

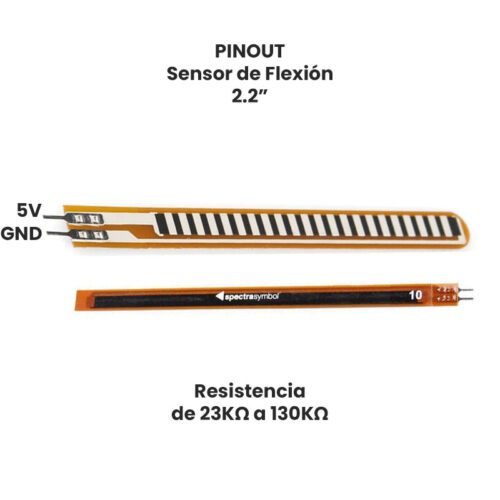

Un lado del sensor está impreso con una tinta polimérica que tiene partículas conductoras incrustadas. Si el sensor está recto, las partículas dan a la tinta una resistencia de aproximadamente 23k Ω.

Cuando el sensor se separa de la tinta, las partículas conductoras se separan más, aumentando esta resistencia (a aproximadamente 130KΩ cuando el sensor se dobla a 90 °, como en el diagrama a continuación).

Cuando el sensor se vuelve a enderezar, la resistencia vuelve al valor original. Al medir la resistencia, puede determinar cuánto se dobla el sensor. Entendiendo que los sensores flexibles son resistencias analógicas. Funcionan como divisores de voltaje analógico variable. Dentro del sensor flexible hay elementos resistivos de carbono dentro de un sustrato delgado y flexible.

Recomendaciones en el uso de los Sensores de Flexión

La mayoría de los sensores flexibles dan mejores lecturas si se inclinan hacia el lado impreso. La flexión hacia atrás generalmente da como resultado resultados no deseados, mientras que la flexión hacia adelante puede dar una curva logarítmica agradable.

• Coloque el dispositivo en una superficie de manera firme y uniforme para obtener lecturas más confiables
• Las conexiones deben sellarse con pegamento caliente, termorretráctil o envolturas de plástico.
• Tenga en cuenta que cualquier flexión irregular puede producir resultados irregulares.
• La mayoría de los sensores flexibles parecen tardar algún tiempo en volver a números bajos en reposo.
• Curvar el sensor de flexión alrededor de un objeto, como una clavija o un dedo, aumenta la resistencia.
