Sensor de Presencia Humana mmWave C4001 24GHz SEN0609

INFORMACIÓN

El sensor de presencia humana mmWave C4001 24GHz, es un sensor de radar que sirve para detectar la presencia y movimiento de personas. Funciona utilizando la tecnología de ondas milimétricas a 24 GHz, lo que le permite captar pequeños movimientos humanos incluso en condiciones de baja iluminación o detrás de ciertos materiales como vidrio o plástico, con alcance de detección de 25 metros.

El sensor de presencia humana mmWave C4001 24GHz es ideal para monitoreo ambiental, seguimiento en tiempo real, detección de distancia y velocidad, automatización entre otras aplicaciones.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Sensor de Presencia Humana
• Modelo: mmWave C4001
• Marca: DFROBOT
• Matrícula: SEN0609
• Voltaje de funcionamiento: 3.3V a 5V
• Alcance máximo de detección: 25m
• Ángulo del haz: 100*40°
• Modo de modulación: FMCW
• Frecuencia de funcionamiento: 24 GHz
• Temperatura de funcionamiento: -40°C a 85°C
• Velocidad en baudios: 9600
• Tamaño: 26mm x 30 mm
• Peso:4.23g

DOCUMENTACIÓN Y RECURSOS

• Pinout
• Dimensiones
• Wiki SEN0609

INFORMACIÓN ADICIONAL

Funcionamiento del Sensor de Presencia Humana mmWave C4001 24GHz

El sensor tiene la ventaja de detectar objetos estáticos y en movimiento, debido a la capacidad de interferencia fuerte haciéndolo susceptible a factores como cambios de temperatura, variaciones de luz o ruido ambiental. Ya sea que una persona esté sentada, durmiendo o en movimiento, el sensor puede detectar su presencia de manera rápida y sensible.

Método de instalación

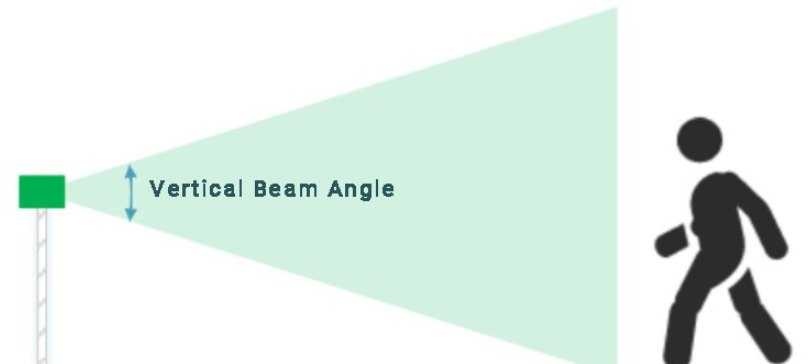

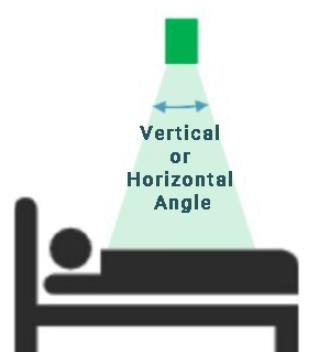

El sensor de cuerpo humano de ondas milimétricas es sensible al método de instalación y una instalación incorrecta puede afectar el rendimiento y la funcionalidad del sensor. Los métodos de instalación más utilizados para este módulo incluyen la instalación superior, la instalación inferior, la instalación horizontal y la instalación inclinada hacia abajo.

Detección de distancia y velocidad

El sensor de mmWave C4001 24GHz ,utiliza modulación de onda continua modulada por frecuencia (FMCW) para medir la distancia y la velocidad. Tiene un rango de medición máximo de 25 metros para la distancia y un rango de medición de velocidad de 0.1 a 10 metros por segundo.

¿Qué es el principio FMCW?

El FMCW es un sistema de radar basado en ondas continuas moduladas en frecuencia. A diferencia del radar de pulsos tradicional, el radar FMCW emite continuamente una serie de señales de ondas continuas con frecuencias que cambian gradualmente mientras recibe simultáneamente las señales reflejadas. Al analizar las señales recibidas, se pueden lograr mediciones de parámetros como la distancia, la velocidad y el ángulo.

En comparación con la tecnología de radar de pulso tradicional, el radar FMCW puede medir continuamente la distancia de los objetos. Al utilizar el efecto Doppler, también puede obtener información de velocidad de los objetos objetivo. Esto lo hace adecuado para aplicaciones que requieren monitorear el estado de movimiento de los objetos objetivo. Además, el radar FMCW puede lograr un escaneo de frecuencia continuo, lo que proporciona una mayor resolución de medición. Dado que no necesita esperar a que regrese la señal de eco, es adecuado para aplicaciones que requieren monitoreo y seguimiento en tiempo real de los objetos objetivo.

¿Qué es un sensor de radar de ondas milimétricas?

La tecnología de radar de ondas milimétricas es una tecnología de detección sin contacto que se utiliza para detectar objetos y proporcionar información sobre su distancia, velocidad y ángulo (en el caso de los seres humanos, por ejemplo). Las señales emitidas por los sensores de ondas milimétricas se encuentran dentro del espectro de alta frecuencia con longitudes de onda entre 24 GHz y 300 GHz.
