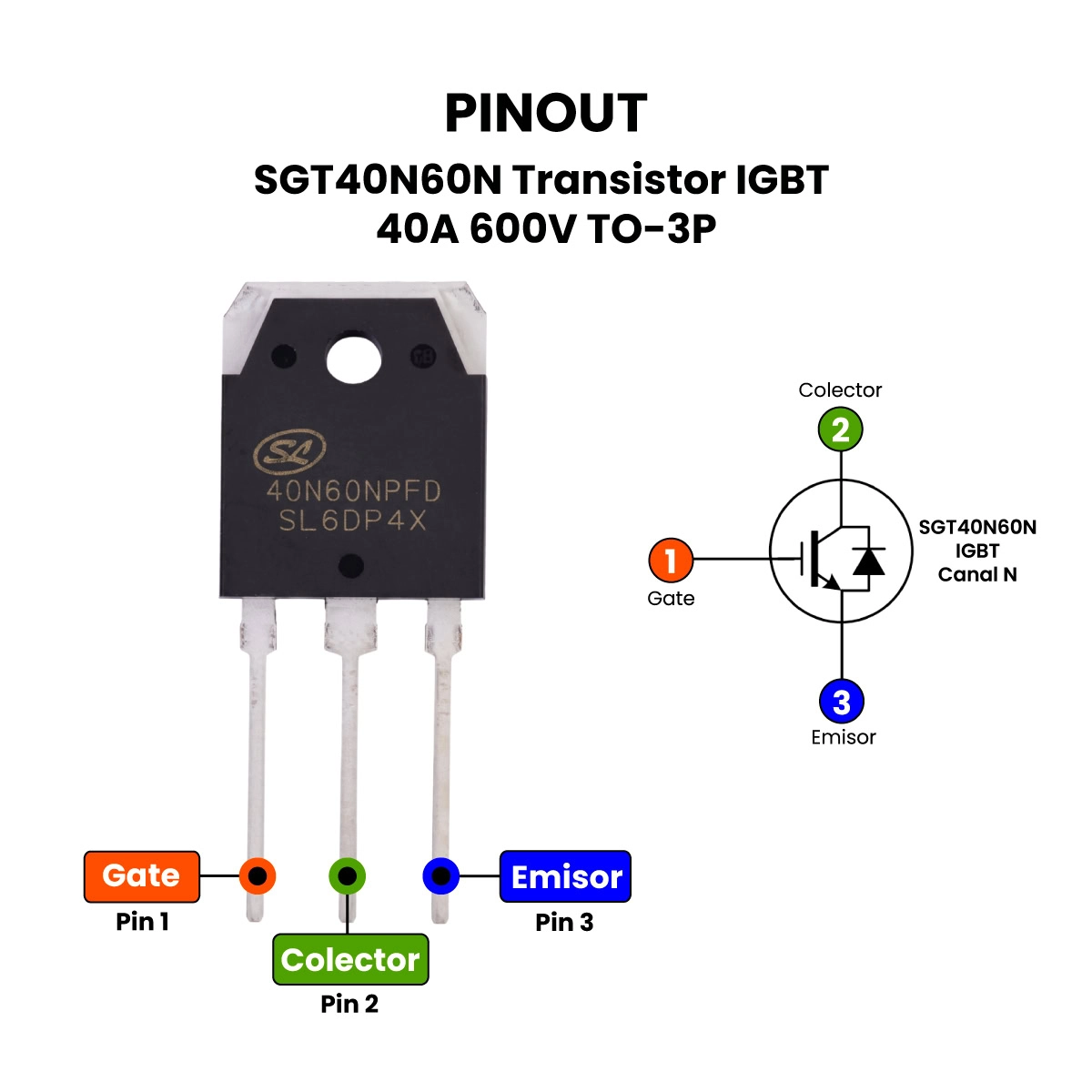

Pinout-SGT40N60N-Transistor-IGBT-40A-600V-TO-3P

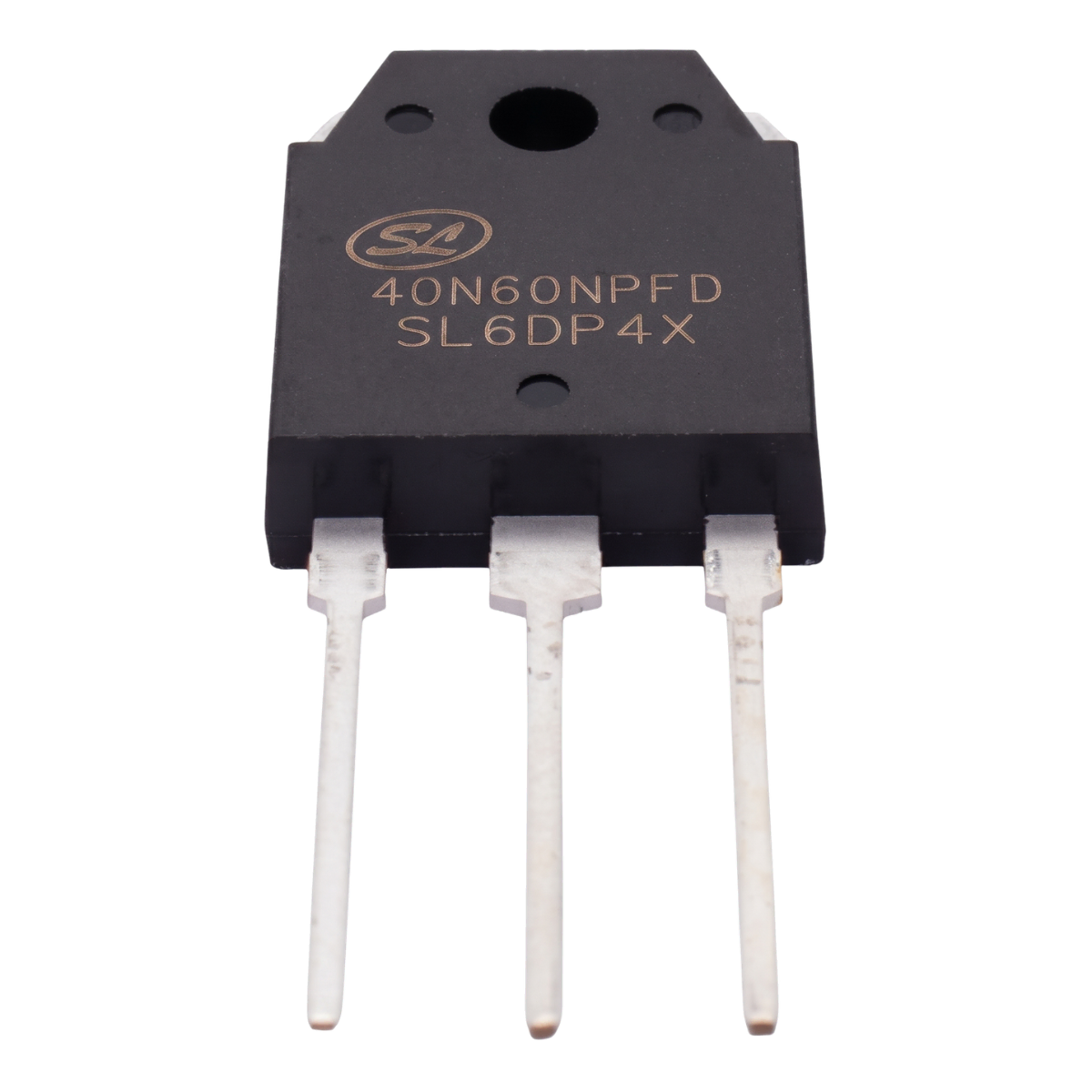

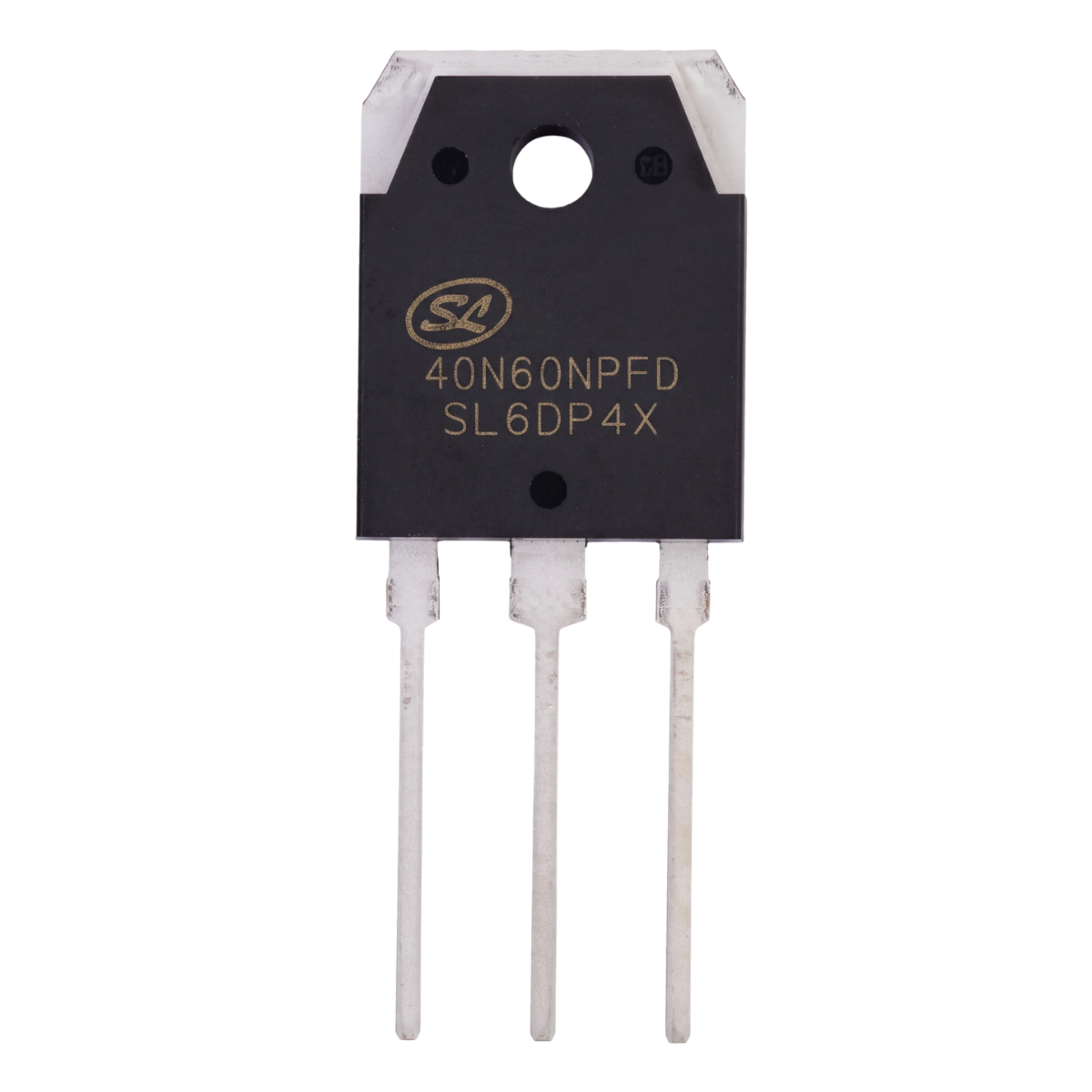

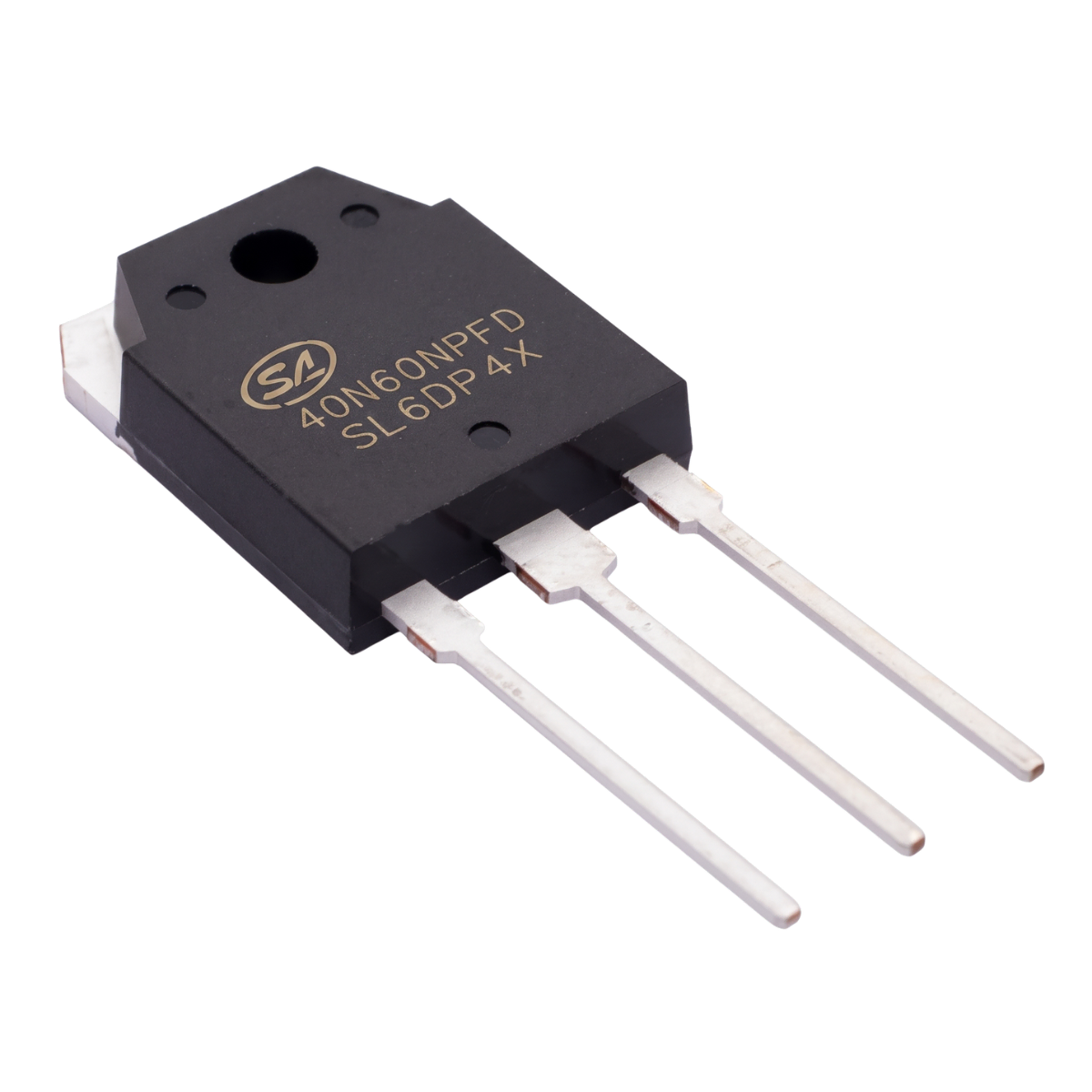

SGT40N60N Transistor IGBT 40A 600V TO-3P

$ 45.00

36 disponibles

CANTIDAD	PRECIO
10 piezas	$ 39.15
25 piezas	$ 34.69
35 piezas	$ 31.15

SKU: AR5296 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 40A, 600V, altos voltajes y corrientes, canal n, Control de motores, Field Stop, fuentes de soldadoras eléctricas, IGBT, interruptor electrónico de potencia, inversores de potencia, SGT40N60N, TO-3P

INFORMACIÓN

El SGT40N60N es un transistor bipolar de compuerta aislada (IGBT) de canal N. Está diseñado para trabajar como un interruptor electrónico de potencia, especialmente en circuitos donde se manejan altos voltajes y corrientes, y utiliza tecnología Field Stop para reducir las pérdidas de conducción y mejorar su comportamiento de conmutación.

Combina la elevada impedancia de entrada de un MOSFET de potencia con la reducida caída de voltaje en estado de conducción de un BJT, siendo un componente estándar en etapas de conmutación de alta corriente y alta frecuencia en el encapsulado grande TO-3P. Cuenta con una capacidad de 600V y 40A, diseñado principalmente para inversores de potencia, control de motores y fuentes de soldadoras eléctricas.

ESPECIFICACIONES Y CARACTERISTICAS

Tipo: IGBT
Tipo de Canal: Canal N
Matrícula: SGT40N60N
Encapsulado: TO-3P
Voltaje Colector-Emisor (Vce): 600V
Voltaje Gate-Emisor ( $Vge_{): \pm20 V}$
Corriente de colector (Ic): 40A
Disipación máxima de potencia (Pd): 290 W
Temperatura de Trabajo: −55 a +150 °C
Dimensiones:15.5 x 20 x 4.8 mm
Peso: 5.09 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Aplicaciones Comunes

Por su alta velocidad de conmutación y tolerancia de $600text{V} / 40text{A}$ , es un componente muy utilizado en:

Máquinas de Soldar Inverter (Inversoras de Arco / TIG / MIG): Es una de las refacciones más comunes para reemplazar transistores dañados en los puentes H de conmutación de alta frecuencia.
Calentadores e Estufas de Inducción: Para conmutar el tanque resonante que genera los campos magnéticos de alta frecuencia.
Fuentes de Alimentación Conmutadas (SMPS) y PFC: En etapas de corrección de factor de potencia y fuentes industriales.
Inversores de Corriente y UPS: Generación de señal AC limpia a partir de bancos de baterías de alta potencia.

Recomendaciones de Instalación y Taller

Disparo de Puerta ( $V_{GE}$ ): Requiere $15text{V}$ en la puerta para garantizar su mínima caída de tensión ( $1.8text{V}$ ). No se debe conectar directamente a un microcontrolador de $3.3text{V}$ o $5text{V}$ sin un circuito de disparo (Gate Driver) adecuado.
Equivalentes Frecuentes: Es un reemplazo directo o equivalente técnico para otros IGBTs de 40A y 600V en paquete TO-3P, como el FGA40N60UFD, G40N60, STGW40H60DF o HGTG40N60B3.
Aislamiento Térmico: La parte trasera metálica del paquete está unida al Colector (Pin 2). Si el disipador de aluminio está montado sobre un chasis aterrizado, es indispensable usar una mica aislante con pasta siliconada termoconductora y un buje plástico en el tornillo.

Limitaciones

Se recomienda un driver de Gate adecuado.
A corrientes elevadas necesita disipación térmica.
Las pérdidas de conmutación aumentan con la frecuencia.
Los picos de tensión durante el apagado deben controlarse.
El $V_{GE (t h)}$ de 4–6.5V no representa el voltaje de conducción óptimo.
El valor de 80 A solamente corresponde a las condiciones térmicas especificadas.
En aplicaciones de red eléctrica se requieren protecciones y aislamiento adecuados.
No debe utilizarse directamente desde un GPIO de 3.3 V para una aplicación de potencia.
