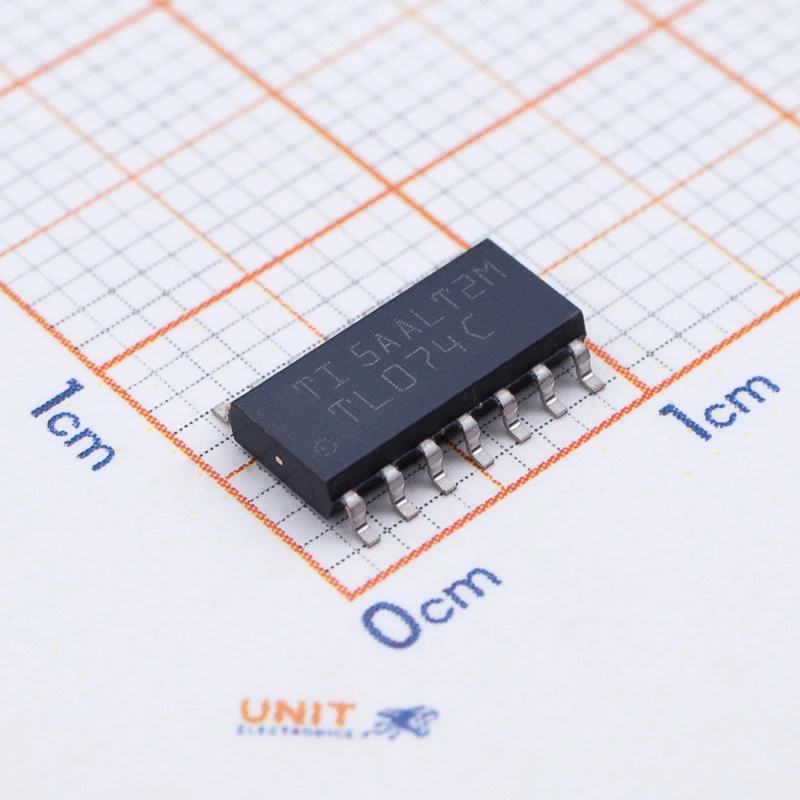

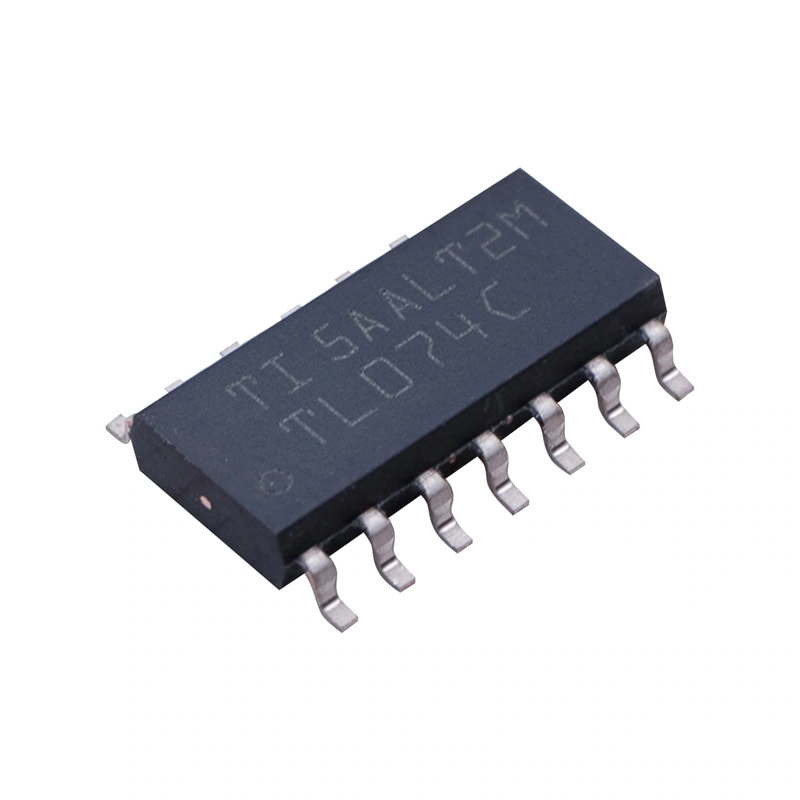

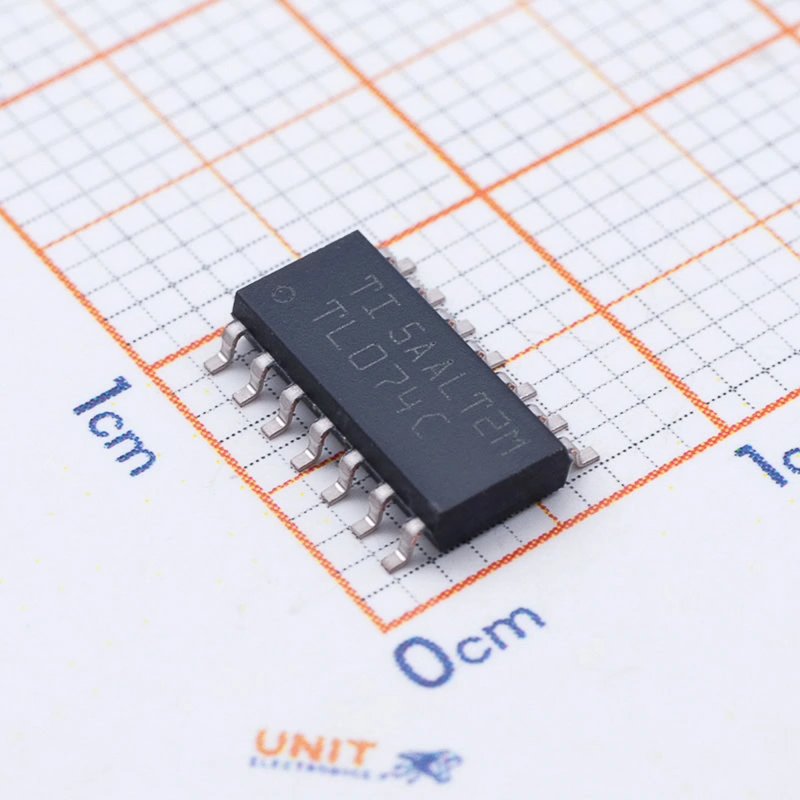

TL074CDR Amplificador Operacional JFET de Bajo Ruido SOIC-14

INFORMACIÓN

El TL074CDR es un amplificador operacional cuádruple de entrada JFET diseñado para aplicaciones de audio, instrumentación y procesamiento analógico de señales. Este circuito integrado integra cuatro amplificadores operacionales independientes en un encapsulado SOIC-14 compacto, ofreciendo alta impedancia de entrada, bajo nivel de ruido y bajo consumo de energía. Gracias a su tecnología JFET, proporciona una excelente respuesta en frecuencia y una distorsión reducida, siendo ampliamente utilizado en equipos de audio, filtros activos y sistemas electrónicos de precisión.
El TL074CDR destaca por su capacidad de trabajar con señales analógicas de baja amplitud manteniendo buena estabilidad y calidad de señal. Además, su bajo ruido eléctrico lo convierte en una opción adecuada para aplicaciones de audio profesional y sistemas sensibles a interferencias.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Amplificador Operacional
• Matricula: TL074CDR
• Encapsulado: SOIC-14
• Número de pines: 14 pines
• Número de canales: 4 canales
• Suministro doble -15V~15V
• Voltaje de Maximo de Alimentación: 36V
• Corriente en reposo: 1.4 mA
• Relación de rechazo en modo común : 80 dB
• Temperatura de Funcionamiento: 0°C a + 70 ºC

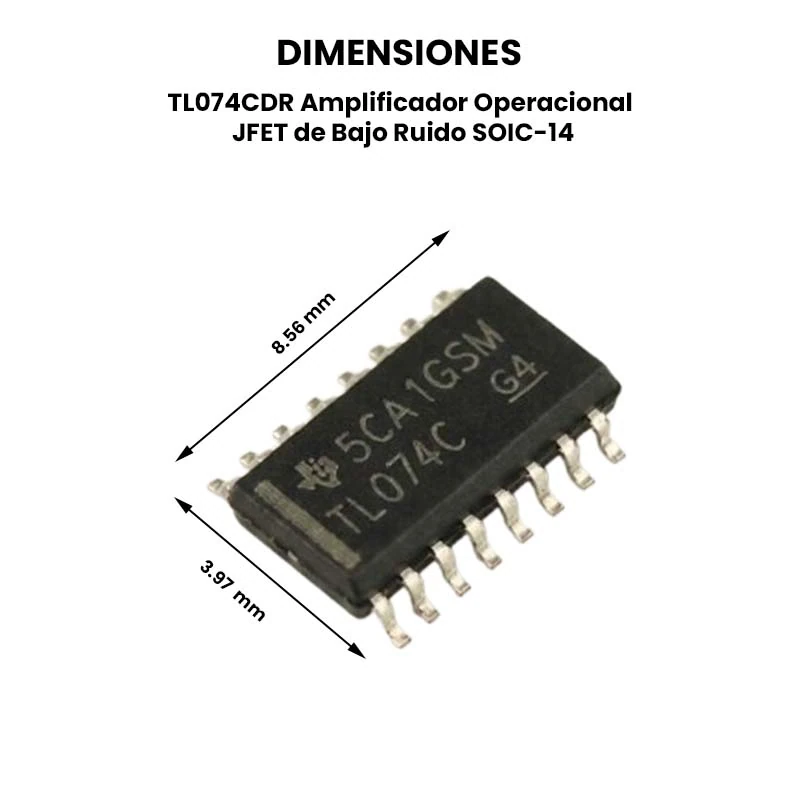

• Dimensiones: 8.56 mm x 3.97 mm x 1.4 mm
• Peso: 0.2 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

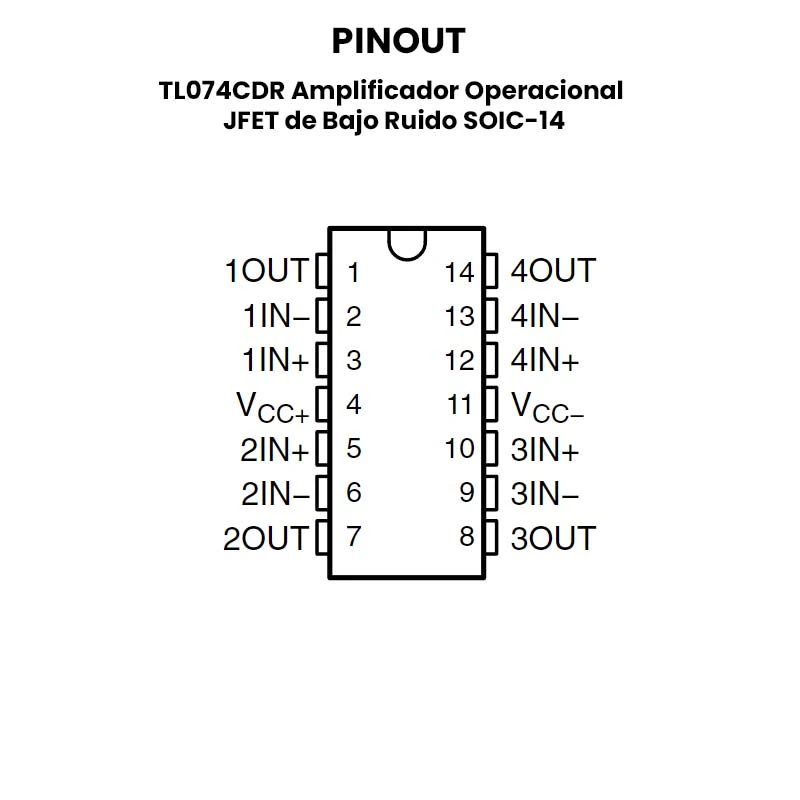

• Pinout
• Dimensiones
• Footprint

INFORMACIÓN ADICIONAL

Aplicaciones principales

• Preamplificadores de audio.
• Mezcladoras y ecualizadores.
• Filtros activos analógicos.
• Osciladores y generadores de señal.
• Instrumentación electrónica.
• Sistemas de adquisición de datos.
• Controladores analógicos.
• Amplificadores para sensores.
• Proyectos de electrónica analógica y robótica.

Recomendaciones de uso

• Utilizar una fuente de alimentación estable y filtrada para evitar ruido en la salida.
• Colocar capacitores de desacoplo cerca de los pines de alimentación para mejorar la estabilidad.
• Evitar exceder el voltaje máximo especificado por el fabricante.
• Mantener las pistas de señal alejadas de líneas de potencia o alta corriente.
• Usar una correcta disipación térmica en aplicaciones de operación continua.
• Verificar la orientación correcta del encapsulado SOIC-14 antes de soldar.
• Utilizar cautín o estación de aire caliente con temperatura adecuada para evitar daños por calor.

Precauciones al utilizarlo

• El TL074CDR es sensible a descargas electrostáticas (ESD), por lo que se recomienda manipularlo con protección antiestática.
• No conectar directamente cargas de alta corriente a las salidas.
• Evitar cortocircuitos entre terminales durante la instalación.
• No operar fuera del rango de temperatura recomendado.
• Confirmar la polaridad y el voltaje de alimentación antes de energizar el circuito.
