TTGO T-Call V1.3 ESP32 con SIM800L 240Mhz

Name: TTGO T-Call V1.3 ESP32 con SIM800L 240Mhz
SKU: AR1193
Price: 386.00 MXN
Availability: InStock

$386.00

42 disponibles

Tabla de Precios

Cantidad	Precio
1 - 9	$386.00
10 - 14	$386.00
15 - 24	$386.00
25+	$386.00

SKU: AR1193 Categoría: ESP32 Etiquetas: 240mhz, AR1193, Esp32, LILYGO TTGO, SIM800L, T-Call V1.3, Ttgo

INFORMACIÓN

¿Qué es TTGO T-Call?

TTGO T-Call es una tarjeta de desarrollo basada en el ESP32 que integra el módulo SIM800L GSM / GPRS de igual manera cuenta con interfaz para conectar y cargar baterías de Lipo de hasta 500mA. Esta tarjeta de desarrollo esta orientada para soluciones de Internet de las cosas (IoT).

¿Para qué sirve TTGO T-Call?

Sirve para desarrollar prototipos Wifi y Bluetooth relacionados al Internet de las cosas “IOT” con la ventaja de recibir y enviar mensajes de textos SMS cómo realizar llamadas, de igual manera esta tarjeta permite conectar al ESP32 a internet usando una SIM card con plan de datos.

Contamos con una amplia variedad de dispositivos IoT que podrán ayudarte a realizar más fácil tus proyectos.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: T-Call V1.3 20190610
Dimensiones: 74.5mm x 28.8mm x 7.7mm
Peso: 15g
Color: Negro

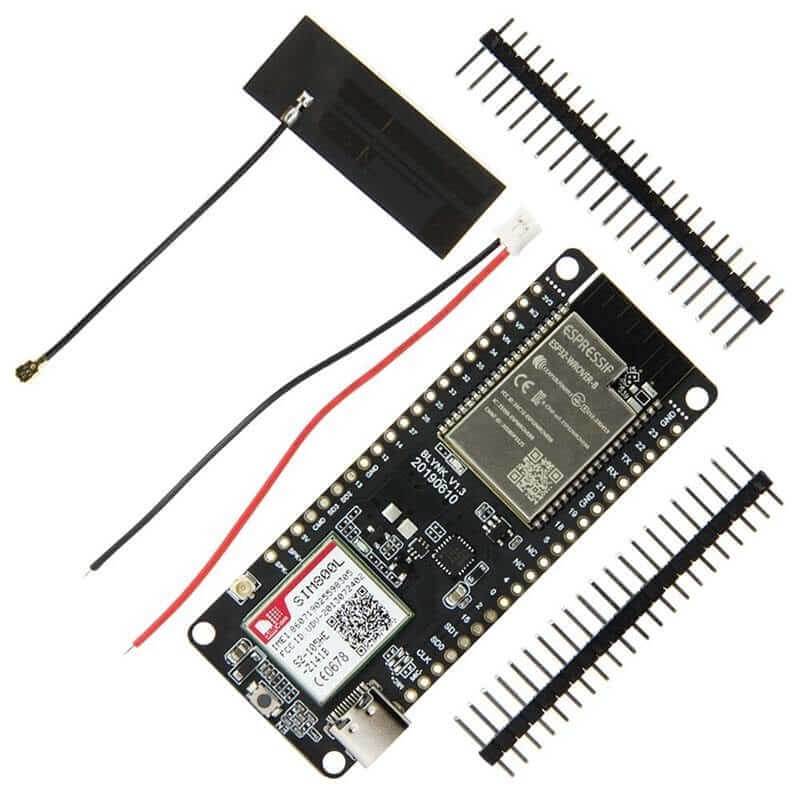

Incluye:
- 1 pieza – Antena flexible FPC 40x15mm con conector U.FL/Ipex
- 2 piezas – Tira header macho de 21 pines
- 1 pieza – Conector cable JST PH de 2mm
La placa cuenta con:
- ESP32-WROVER-B
- SIM800L
- USB a TTL: CP2104
- USB: Tipo C
- Porta Tarjeta SIM: Compatible Nano SIM
- Conector JST de 1.25 mm para cargar batería de Lipo de 3.7V
- Conector para antena IPEX/IPX SMD
- Botón de reinicio
- Interfaz: UART, SPI, SDIO, I2C, PWM, PWM, I2S, IRGPIO, sensor táctil de condensador, ADC, DAC.
Características eléctricas:
- Voltaje de funcionamiento mediante USB: 5V 1A y mediante batería de Lipo de 3.7V
- Corriente de carga para batería Lipo: 500mA
- Corriente de trabajo y en sueño: En trabajo 70 mA y en sueño 300uA
- Rango de temperatura: -40 ℃ ~ + 85 ℃
Especificación de software
- IDE programación: Arduino IDE o Micropython
- Modo Wi-Fi: Estación / SoftAP / SoftAP + Estación / P2P
- Mecanismo de seguridad: WPA / WPA2 / WPA2-Enterprise / WPS
- Tipo de cifrado: AES / RSA / ECC / SHA
- Desarrollo de software: Soporte de desarrollo de servidor en la nube / SDK para el desarrollo de firmware del usuario
- Protocolo de red: IPv4, IPv6, SSL, TCP / UDP / HTTP / FTP / MQTT
- Configuración de usuario: Instrucciones AT +, servidor en la nube, android / iOSapp
- OS: FreeRTOS
Especificaciones inalámbricas
WIFI:
- Estándar: FCC / CE-RED / IC / TELEC / KCC / SRRC / NCC
- Protocolo: 802.11 b / g / n (802.11n, velocidad de hasta 150Mbps) Polimerización A-MPDU y A-MSDU, soporte 0.4μS Intervalo de protección
- Rango de frecuencia: 2.4GHz ~ 2.5GHz (2400M ~ 2483.5M)
- Potencia de transmisión: 22 dBm
- Distancia de comunicación: 300 m
Bluetooth:
- Protocolo bluetooth v4.2BR / EDR y estándar BLE
- Radiofrecuencia: con -97dBm sensibilidad NZIF receptor Clase-1, Clase-2 y Clase-3 emisor AFH
- Frecuencia de audio: frecuencia de audio CVSDSBC
2G GSM / GPRS a través del módulo SIM800L
- Banda cuádruple: 850/900/1800 / 1900MHz
- Interfaz: Serial UART
- Controlado por Comandos AT

TUTORIALES

DOCUMENTACIÓN Y RECURSOS

Datasheet´s:

Otros recursos:

INFORMACIÓN ADICIONAL

TUTORIAL

Cómo programar el TTGO T-Call con Arduino IDE

En el siguiente tutorial aprenderás a utilizar la placa TTGO T-Call y cómo cargar las tarjetas de ESP32 al Arduino IDE y cómo programarla para cargar comandos AT y enviar SMS utilizando el SIM800L.

Instalar las tarjetas ESP32 a Arduino IDE

Para comenzar este tutorial debes de tener instalado el software de Arduino IDE en su ultima versión, posterior mente carga las tarjetas de la familia ESP32 sólo debes de copiar el siguiente link, después abrir el IDE de Arduino, dar click en “Archivo”, se desplegara un menú de opciones, selecciona “Preferencias” y se abrirá una ventana, dirígete al “Gestor de URLs” y pega en la casilla el siguiente link:

https://dl.espressif.com/dl/package_esp32_index.json

En el siguiente GIF podrás guiarte para cargar de manera correcta las tarjetas de ESP32. En caso de tener cargadas las tarjetas de ESP8266, solo debes de poner una “,” al final de la URL y pegar la URL de las tarjetas del ESP32. Si ya tienes las tarjetas cargadas puedes omitir este paso.

DEVKITV1 ESP32 — *Cargar las tarjetas ESP32 al IDE de Arduino*

Ya que pegaste la URL debes de cerrar el IDE de Arduino y volverlo abrir, después dirigirte a la pestaña de “Herramientas” dar clic en “Placa” y después a “Gestor de tarjetas”, se abrirá una ventana y en la casilla de búsqueda ingresar “esp32” y seleccionar las placas “esp32 by Espressif Systems” he instalarla. En el siguiente GIF podrás observar el proceso que debes hacer para instalar correctamente las tarjetas.

*Instalar las tarjetas “esp32 by Espressif Systems” al IDE de Arduino*

Respuesta a comando AT

Ya que se cargaron las tarjetas de ESP32 al IDE de Arduino lo siguiente que realizaremos será verificar que la placa esta funcionado correctamente, esto lo podemos verificar de manera muy rápida ya que esta placa cuenta con un programa pre-cargado de fabrica para tener comunicación con el módulo de manera serial y poder mandarle y recibir respuesta mediante comandos AT.

Para realizar esta primer prueba de funcionamiento siga los siguientes pasos:

Insertar el nano SIM al módulo
Conectar la antena
Conectar el módulo a la computadora mediante un cable USB de tipo C este cable debe de ser de transferencia de datos en caso de que utilices un cable de sólo carga este no lo detectara la computadora. Ya que este conectada la tarjeta a la computadora en la tarjeta se intentara conectar a la red celular, se encenderá y se apagara el led indicador de conexión y cuando se establezca la comunicación el led encenderá y se apagara más lento.
Abrir el Arduino IDE
Abrir el monitor serie y definir 115200 baudios y tendremos la siguiente repuesta:
