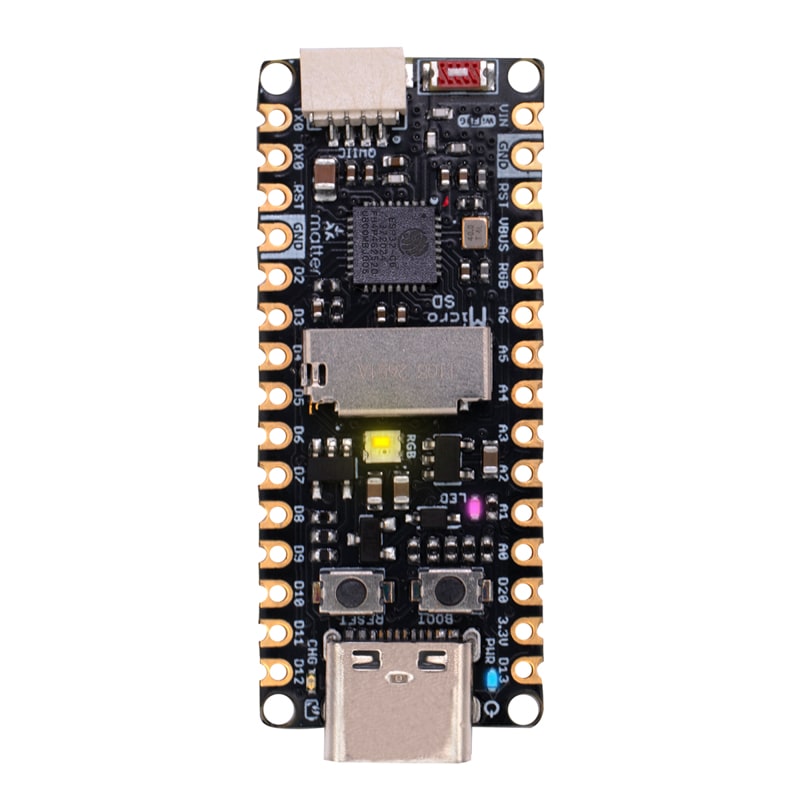

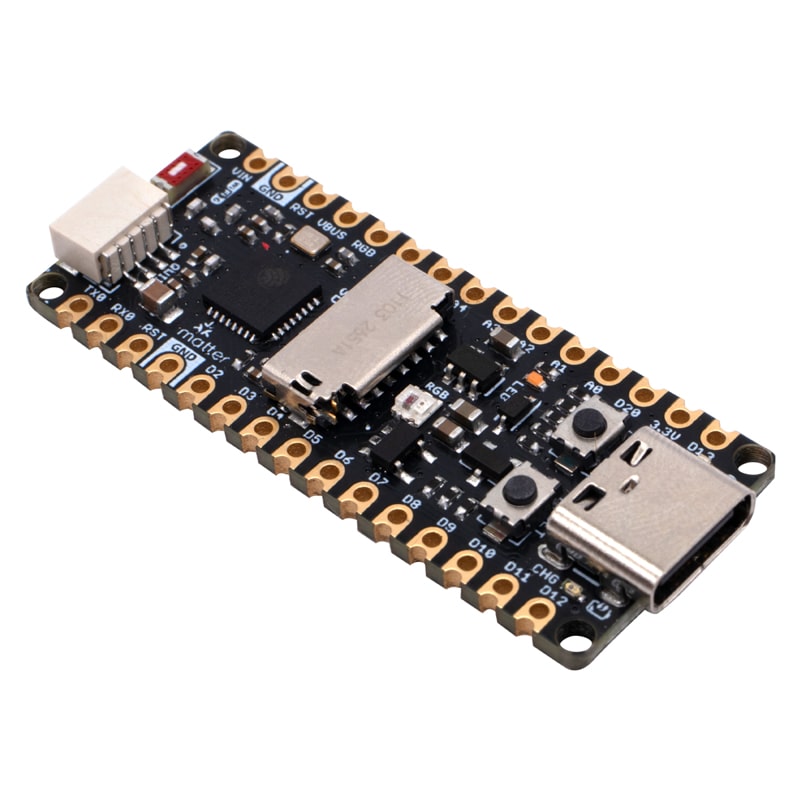

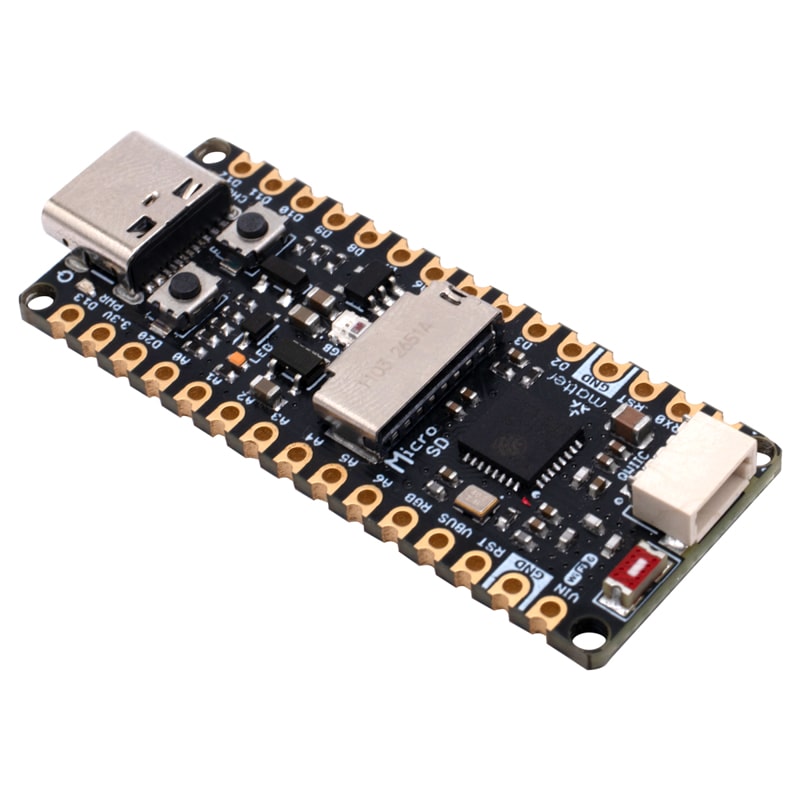

Name: UNIT Pulsar Nano C6 ESP32-C6
SKU: AR4606
Availability: InStock

INFORMACIÓN

El Pulsar Nano C6 ESP32-C6 es una placa de desarrollo compacta y versátil diseñada para aplicaciones de IoT y sistemas embebidos. Basada en el microcontrolador ESP32-C6, ofrece conectividad avanzada con soporte para Wi-Fi 6, Bluetooth 5, Zigbee, Thread y Matter, lo que la hace ideal para proyectos de automatización industrial, domótica, redes de sensores y dispositivos inteligentes. Su formato compatible con Arduino Nano facilita la integración con shields y accesorios existentes, mientras que su gestión de energía eficiente, con soporte para baterías LiPo y alimentación USB-C, la convierte en una opción perfecta para prototipos y soluciones portátiles.

La Pulsar Nano C6 ESP32-C6 se destaca por su procesador RISC-V de 160 MHz, 4 MB de memoria flash y múltiples interfaces como I2C, SPI, UART, CAN y PWM, permitiendo su uso en robótica y educación. Además, incluye un conector QWIIC para sensores, ranura MicroSD para almacenamiento y LEDs programables para retroalimentación visual. Compatible con entornos como Arduino IDE, MicroPython y ESP-IDF, es una herramienta accesible para principiantes y profesionales que buscan desarrollar soluciones innovadoras con conectividad inalámbrica de última generación.

ESPECIFICACIONES Y CARACTERÍSTICAS

Marca: UNIT Electronics
Modelo: Pulsar Nano C6
Formato: Compatible con Arduino Nano (18mm × 43mm)
Castellated Holes: Pads perimetrales para soldadura directa en PCBs (montaje SMD/THT)

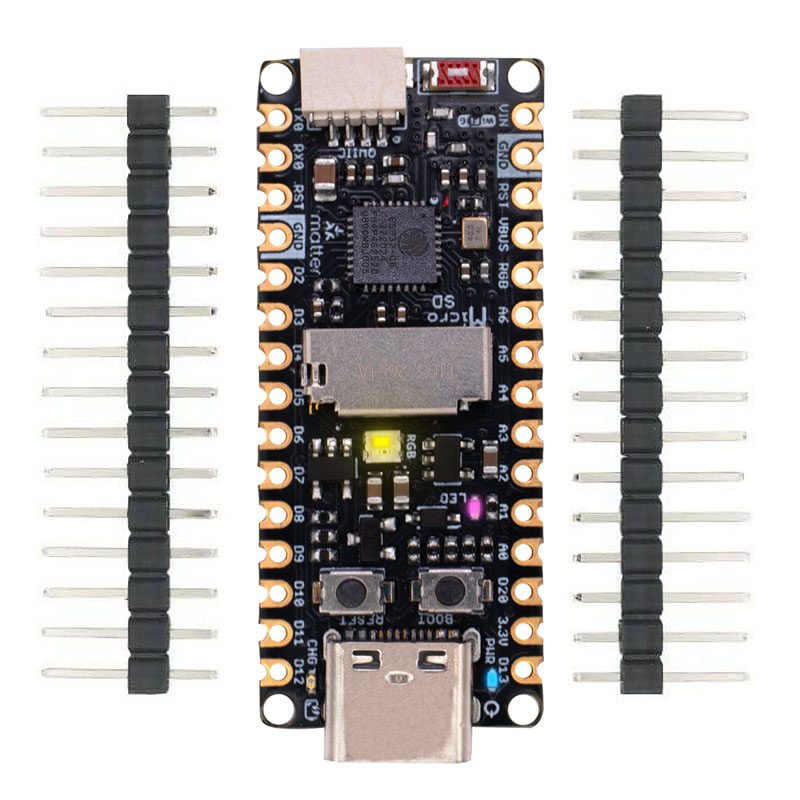

Headers Incluidos: 2 tiras macho 1×15 pines (2.54mm pitch, sin soldar)
Compatible con plataformas de desarrollo como Arduino IDE, ESP-IDF, MicroPython o CircuitPython
Diámetro de barrenos de sujeción: 2mm
Dimensiones: 18mm x 43mm
Peso: 5g

MCU y Memoria

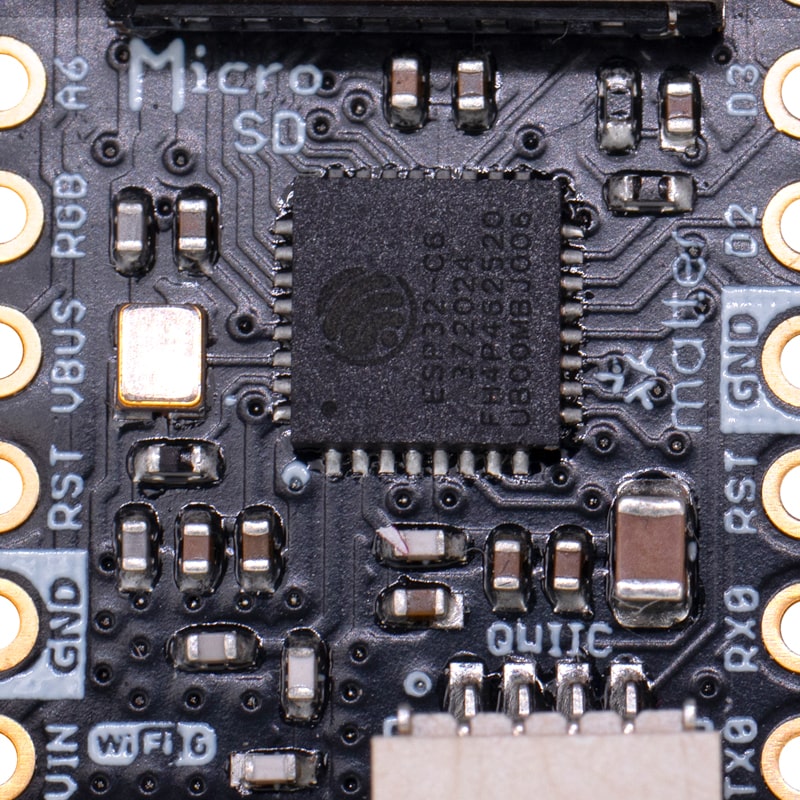

MCU: ESP32-C6FH4 (Single-core RISC-V de 32 bits a 160 MHz)
Memoria RAM: 512 KB SRAM
Memoria ROM: 320 KB (para funciones del sistema)
Flash integrado: 4 MB (SPI Flash)
EFUSE: 1 Kbit (almacena MAC, configuración, cifrado, etc.)

Conectividad Inalámbrica

Wi-Fi 6 (802.11ax): Banda de 2.4 GHz, hasta 150 Mbps, soporta OFDMA y TWT
Bluetooth 5.0 LE: Compatible con BLE Mesh, mayor alcance y velocidad (2 Mbps)
IEEE 802.15.4: Soporta Zigbee, Thread y Matter (para redes de malla)

Interfaces y Periféricos

GPIO: 22 pines digitales (compatibles con Arduino Nano).
ADC: 7 canales de 12 bits.
PWM: Control por hardware en múltiples pines.
Comunicación serie:
- 2× UART (UART0, UART1)
- 1× UART de bajo consumo (LP_UART)
- 1× SPI, 1× I2C, 1× I2C de bajo consumo (LP_I2C)
- 2× controladores TWAI (CAN 2.0) para comunicación industrial/automotriz.
USB 2.0 Full-Speed (con PHY integrado)
Conector QWIIC/JST-SH (I2C de bajo consumo)
Ranura MicroSD (hasta 64 GB, vía SPI)

Alimentación y Energía

Voltaje de entrada:
- USB-C (5V) o VIN (hasta 6V)

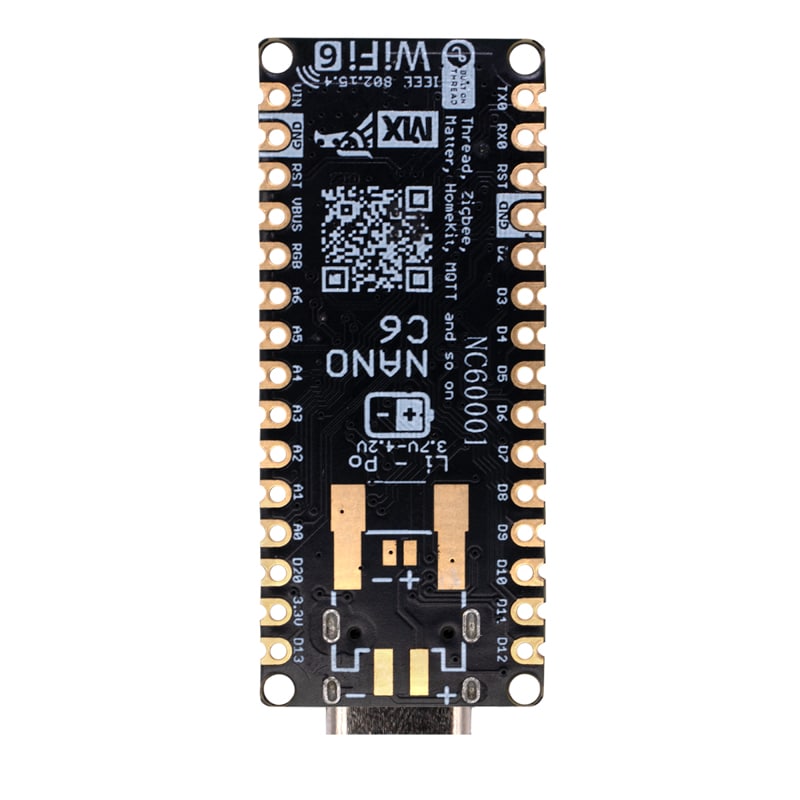

- Batería LiPo: Soporte para 3.7V–4.2V (conector PH2.0mm/JST1.25mm)
Regulador de voltaje: AP2112K LDO (3.3V, 600 mA máx.)
Gestión de batería: MCP73831 (Carga a 200 mA)
Modos de bajo consumo: Modem-sleep, Light-sleep y Deep-sleep

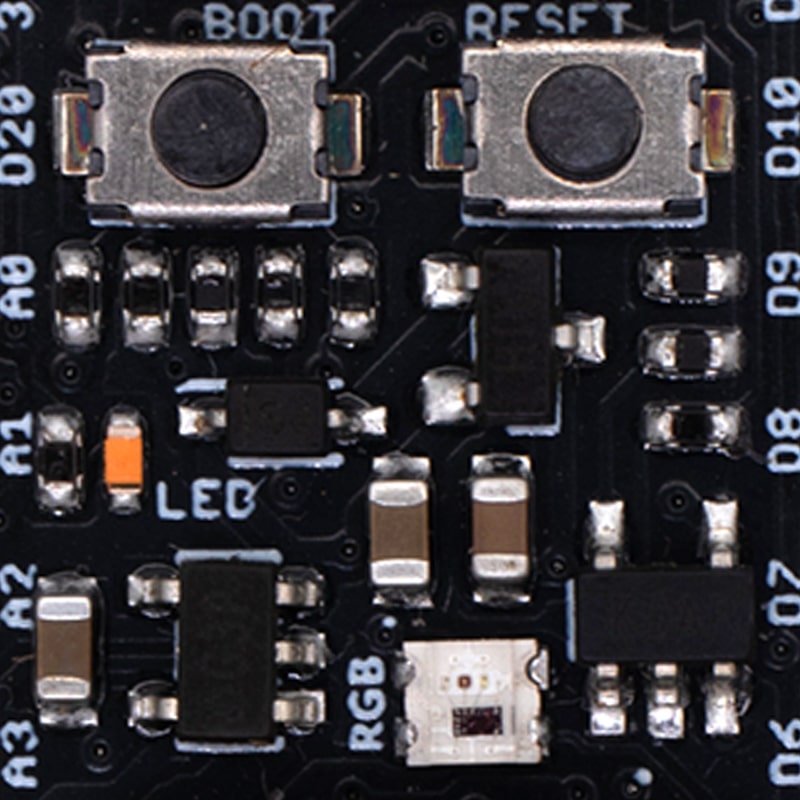

Indicadores LEDs y Botones

LED de alimentación (azul)
LED de carga (naranja)
LED programable (rosa, GPIO6/D13)
LED RGB direccionable (WS2812B, GPIO8)
Botón de RESET
Botón de BOOT/FLASH

Seguridad

Cifrado de flash por hardware
Secure Boot
Aceleradores criptográficos (AES, SHA, RSA, ECC, HMAC)

DOCUMENTACIÓN Y RECURSOS

Datasheet

INFORMACIÓN ADICIONAL

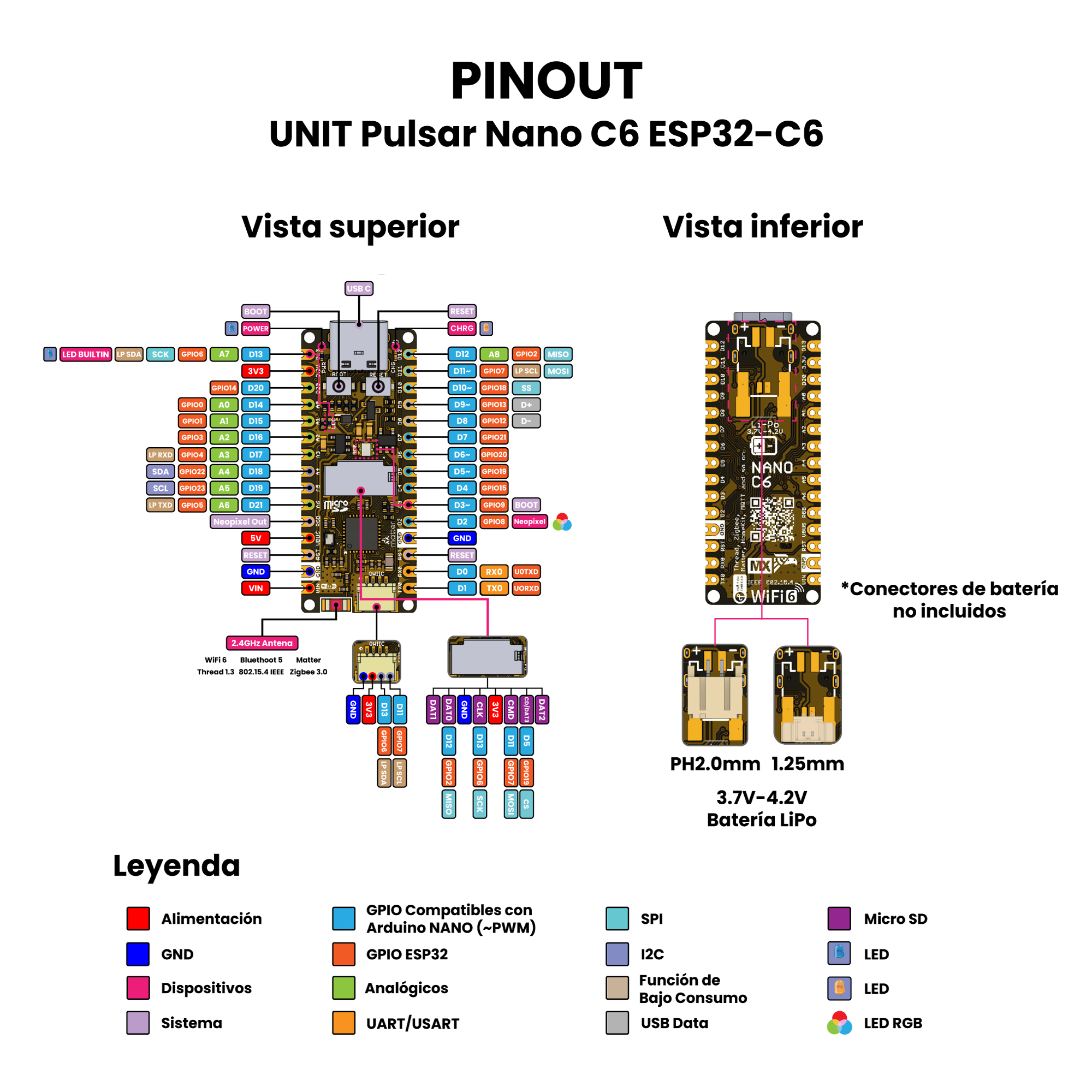

Topología de la placa

Ref.	Descripción
U1	Espressif ESP32-C6FH4
U2	Regulador de voltaje LDO AP2112K de 3,3 V
U3	IC de gestión de carga de batería MCP73831
A1	Antena SMD
L1	LED de encendido
L2	LED incorporado (GPIO 6 o D13)
L3	LED de carga activada
L4	LED WS2812B-2020
J1	Conector USB tipo C macho
J2	Conector JST I2C-QWIIC de bajo consumo
PB1	Botón Flash ESP32
PB2	Botón de reinicio ESP32
JP1	Ranura para tarjeta micro SD
JP2	Conector de batería con paso de 2,0 mm o 1,25 mm
JP3	JP3-1, JP3-2: Conectores macho encastrados de 2,54 mm, compatibles con la distribución de pines de Arduino Nano

Aplicaciones

Internet de las cosas (IoT) : Wi-Fi 6, Thread y Bluetooth 5 permiten una conectividad sólida.
Hogar inteligente y automatización : la compatibilidad total con Matter garantiza una interoperabilidad perfecta con los ecosistemas de hogares inteligentes modernos.
Redes inalámbricas de bajo consumo : la compatibilidad con IEEE 802.15.4 lo hace adecuado para una comunicación eficiente y de bajo consumo energético en aplicaciones de IoT basadas en subprocesos.
Educación y creación de prototipos : la compatibilidad con Arduino Nano garantiza una fácil integración del proyecto.
Sistemas integrados : tamaño compacto con funcionamiento de bajo consumo para soluciones eficientes.
Redes inalámbricas : diseñadas para aplicaciones de IoT preparadas para el futuro con protocolos de comunicación avanzados.
