Drivers ECU…¿Que es la Unidad de Control Electrónico?

Introducción

Cuando un vehículo moderno presenta una falla, lo primero que hacemos es conectar un escáner. Muchas veces, el diagnóstico nos indica un problema en la ECU (Unidad de Control del Motor). Sin embargo, la ECU no es una sola pieza, sino una computadora llena de microcomponentes. Entre ellos, los más importantes y los que más se dañan son los llamados Drivers.

Si has escuchado este término en el taller o estás buscando cómo reparar una centralita, en esta guía te explicamos qué son, cuál es su función exacta y cómo se utilizan en la electrónica automotriz.

¿Qué son los Drivers de ECU?

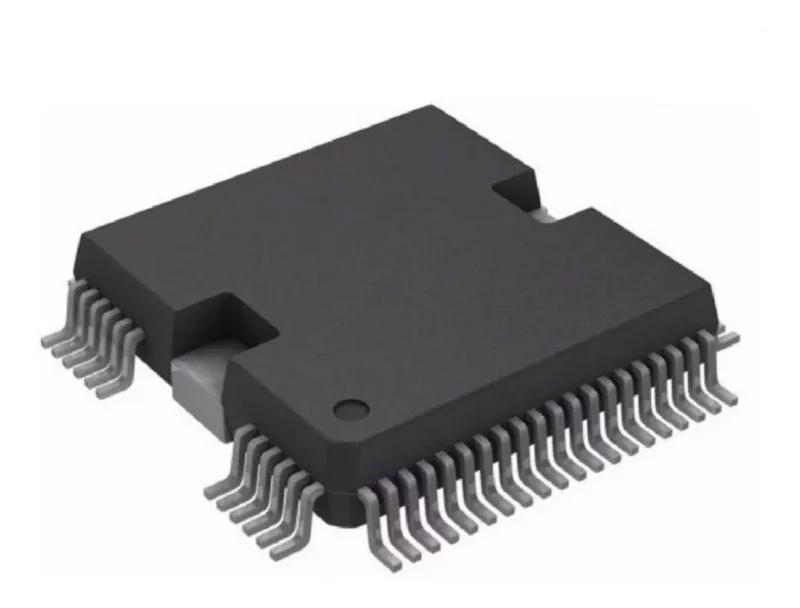

En términos sencillos, un Driver (controlador o excitador) es un circuito integrado (un chip) diseñado para actuar como un interruptor electrónico de alta potencia.

Están compuestos internamente por transistores muy robustos encapsulados en pequeñas pastillas de plástico negro con pines metálicos (tecnología de montaje superficial o SMD), los cuales van soldados directamente a la placa base de la computadora del auto.

¿Para qué sirven?

Sirven como traductores y amplificadores de potencia entre el “cerebro” de la ECU y los “músculos” del motor.

El microprocesador de la ECU es muy inteligente, pero es eléctricamente “débil”. Funciona con voltajes muy bajos (generalmente 3.3V o 5V) y corrientes mínimas. Por sí solo, el procesador jamás podría encender una bobina de encendido o abrir un inyector de combustible, ya que estos componentes exigen 12V y varios amperios de fuerza.

Aquí entra el driver:

1. El procesador le envía una pequeña señal lógica (un pulso) al driver.
2. El driver, que está conectado directamente a la batería del auto, abre el paso de la alta corriente hacia el inyector o la bobina.
3. Escudo protector: Si hay un cortocircuito en el motor, el driver se quema para proteger al microprocesador.

Características Técnicas de los Drivers de ECU

Cuando destapamos una ECU, es común encontrarnos con una placa de circuito impreso llena de microchips SMD, pero en el mundo de la electrónica automotriz, cada Driver o Controlador de Potencia tiene una especialidad muy definida.

Para entenderlos a fondo, en lugar de textos largos, hemos sintetizado su funcionamiento, uso en laboratorio y síntomas de falla en la siguiente tabla técnica:

Driver	¿Cómo se utiliza y cuándo se reemplaza?	Descripción y Especialidad	Notas de Soldadura en Banco
L9302-AD	Cuando el vehículo pierde la chispa en las bujías (misfire) o un inyector se queda abierto directo. Soporta altos picos inductivos (clamping Zener de hasta 60V).	Controlador “Low-Side” (conmuta a tierra) de 4 canales. Controla inyección y encendido en Nissan y Mercedes-Benz.	Obligatorio soldar perfectamente su pad térmico inferior a la placa para evitar destrucción por sobrecalentamiento.
APIC-D06	Si un inyector se queda abierto inundando el cilindro, si falla la bomba de gasolina o el relevador principal (ECM Relay). Si su regulador de 5V entra en corto, la ECU “muere”.	Driver de inyección y periféricos críticos exclusivo para ECUs con chasis de aluminio (Hitachi / Nissan).	Requiere una alineación micrométrica en el banco debido a la finura de sus pines laterales.
ATIC39-B4	Activación de inyectores de gasolina y solenoides principales (relevadores, bombas o válvulas de purga). Falla mucho por rozamientos del arnés contra el chasis.	Integrado de potencia para módulos de control de tren motriz Siemens/Continental (Línea Jetta / VAG).	Se debe soldar entre 340°C y 360°C asegurando fundir correctamente su pad térmico central oculto para evitar estrés térmico.
APIC-S03	Alimenta la línea de 5V de sensores de referencia (APP, MAP, TPS) y actuadores (marcha mínima, IMV/VCV). Si se daña, la ECU no enciende ni enlaza con el escáner.	Driver multicanal y regulador de energía interna diseñado para computadoras de motor Bosch.	Su encapsulado exige soldar firmemente la base metálica inferior (Slug).

Tabla Comparativa de Drivers

Para una identificación veloz en el banco de trabajo, aquí tienes el resumen de su arquitectura y encapsulados:

Característica	L9302-AD	APIC-D06	ATIC39-B4	APIC-S03
Función Principal	Encendido e Inyección (Low-Side)	Inyección, Bomba y Relevadores	Gestión de Sistema e Inyección	Control de Periféricos y Alimentación
Arquitectura	4 canales independientes	Controlador de corriente de alto impacto	Gestor múltiple de Tren Motriz	Multicanal de bajo ruido con regulador
Encapsulado	HQFP-64 (Con Pad Térmico)	HQFP-64	HQFP-64 (Con Pad Térmico)	PowerSO-36 (Con Slug inferior)
Imagen
Aplicación Típica	Computadoras Nissan / Mercedes-Benz	Módulos Hitachi / Nissan	Centralitas Siemens/Continental (Jetta)	Computadoras Bosch

Guia para evitar errores

Para dejar aun mas en claro que a diferencia de otros componentes electrónicos genéricos, estos drivers de ECU no son intercambiables entre sí.

Tal vez te preguntes: ¿Y si uso este? Al fin y al cabo la función es parecida… Pero estarías cometiendo un gran error. Para evitar confusiones en el diagnóstico y no “cruzar plataformas”, utiliza esta matriz de descarte rápido en tu banco de pruebas:

Falla / Escenario de Diagnóstico	Driver	¿Por qué NO usar el alternativo?
Pérdida de chispa o pulso inductivo continuo en bobinas de marcas Nissan/Mercedes.	L9302-AD	No cambiar por APIC-D06: Aunque ambos manejan inyección en Nissan, el L9302-AD tiene protección clamping de 60V específica para soportar la fuerza contraelectromotriz de las bobinas de encendido.
Inyector “directo” (abierto) o falla total en el relevador de la bomba de gasolina en módulos Hitachi.	APIC-D06	No cambiar por L9302-AD: El APIC-D06 asume de manera centralizada la alimentación del ECM Relay y la bomba de combustible. Si usas otro, el auto jamás activará la presión de riel.
Fallas intermitentes de inyección tras corto del arnés con el chasis en plataformas Siemens (Jetta).	ATIC39-B4	No cambiar por APIC-S03: El ATIC39-B4 está estructurado para la lógica de tren motriz del grupo VAG. Sus mapas de conmutación térmica difieren completamente de la arquitectura Bosch.
ECU “Muerta” por completo (sin comunicación de escáner ni red CAN) con la línea de 5V de sensores caída.	APIC-S03	No cambiar por ATIC39-B4: El APIC-S03 es el “corazón” de la fuente de poder interna en módulos Bosch. Si este integrado falla, el microprocesador se queda sin energía; no es solo un driver de actuadores, es el regulador maestro de la periferia.

Conclusión

Saber diferenciar la función de cada integrado en una centralita automotriz es lo que separa a un técnico aficionado de un profesional en microsoldadura y diagnóstico.

• Si tienes pérdida de chispa o inyectores directos en Nissan/Mercedes, busca el L9302-AD.
• Si hay problemas severos de inyección o fallas en el relé de la bomba en módulos Hitachi, el APIC-D06 es el principal sospechoso.
• Si un Jetta presenta fallas de inyección constante por un corto en el arnés, revisa el ATIC39-B4.
• Si la computadora Bosch no enciende, no comunica o tiene en corto la línea de 5V de los sensores, el APIC-S03 podría estar dañado.

Recuerda que en UNIT Electronics contamos con todos estos componentes para que tus reparaciones sean siempre exitosas.
