Tipos de Amplificadores de Audio
Ago
El sonido forma parte de nuestra vida cotidiana. Desde escuchar música con audífonos hasta asistir a un concierto o disfrutar de una película en un sistema de cine en casa, existe un componente electrónico indispensable que hace posible que el audio llegue con la potencia necesaria a nuestros oídos: los amplificadores de audio.
Aunque muchas personas utilizan dispositivos con amplificadores integrados sin siquiera notarlo, comprender cómo funcionan y cuáles son sus diferentes tipos resulta muy útil para elegir correctamente un equipo de sonido, diseñar proyectos electrónicos o simplemente ampliar los conocimientos sobre audio.
En este artículo conocerás qué es un amplificador de audio, cómo funciona, cuáles son sus principales componentes, las diferentes clases de amplificación, sus ventajas y desventajas, así como las aplicaciones más comunes de cada una.
¿Qué es un amplificador de audio?
Un amplificador de audio es un circuito electrónico diseñado para aumentar la amplitud de una señal de audio sin modificar su contenido original.
Las señales provenientes de un teléfono, computadora, reproductor de música, micrófono o instrumento musical poseen un nivel de voltaje muy pequeño, insuficiente para mover un altavoz. El trabajo del amplificador consiste en tomar esa señal de baja potencia y convertirla en otra con suficiente energía para alimentar una bocina o un sistema completo de sonido.
En otras palabras, el amplificador utiliza energía proveniente de una fuente de alimentación para “copiar” la señal original pero con mucha mayor potencia.
¿Cómo funciona un amplificador de audio?
| Etapa | Descripción | Función principal |
|---|---|---|
| 1. Entrada de señal | Recibe una señal de audio de baja amplitud proveniente de una fuente, como un teléfono, computadora, micrófono, reproductor de música o instrumento musical. Generalmente estas señales tienen un nivel de algunos milivoltios hasta aproximadamente 2 V. | Introducir la señal de audio que será amplificada. |
| 2. Preamplificación | La señal se acondiciona y aumenta ligeramente su amplitud. En esta etapa también pueden realizarse ajustes de volumen, ecualización, filtrado de ruido y control de ganancia. | Preparar la señal para la etapa de potencia, mejorando su calidad y nivel. |
| 3. Amplificación de potencia | Es la etapa principal del amplificador. Los transistores o MOSFET utilizan la energía de la fuente de alimentación para incrementar la potencia de la señal, manteniendo la misma forma de onda de la señal original. | Aumentar la potencia de la señal para que pueda alimentar un altavoz sin alterar el contenido del audio. |
| 4. Salida hacia el altavoz | La señal amplificada se envía al altavoz. La corriente que circula por la bobina interactúa con el campo magnético del imán, provocando el movimiento del cono y generando las ondas sonoras que escuchamos. | Convertir la señal eléctrica amplificada en sonido audible. |
| 5. Fuente de alimentación | Proporciona la energía eléctrica necesaria para que el amplificador pueda incrementar la potencia de la señal de audio. | Suministrar la energía que será utilizada durante el proceso de amplificación. |
| 6. Circuitos de protección | Muchos amplificadores incorporan sistemas de protección contra sobrecalentamiento, cortocircuitos, sobrecorriente y voltaje excesivo. | Proteger el amplificador y los altavoces, aumentando la seguridad y la vida útil del sistema. |
| 7. Disipación de calor | Durante la amplificación se genera calor, especialmente en las etapas de potencia. Para evitar daños, se utilizan disipadores de aluminio. | Mantener una temperatura de funcionamiento segura y garantizar un rendimiento estable. |
| Resultado final | Después de pasar por todas estas etapas, la señal conserva la información original del audio, pero con suficiente potencia para mover uno o varios altavoces con un volumen adecuado. | Obtener un sonido claro, potente y con la menor distorsión posible. |
Tipos de Amplificadores
Ahora que sabemos qué es un amplificador y cómo funciona, veamos los diferentes tipos que existen, y qué hacen cada uno de ellos:
Clase A.
La Clase A es la maestra de la alta fidelidad. Es el mayor estándar que existe para los amantes del buen sonido, todo aquel que quiere escuchar sus canciones favoritas con la mejor calidad y la mayor nitidez posible, va a comprar una bocina clase A.
Su secreto es que utiliza solamente 1 transistor de estado sólido para toda la onda, tanto en la fase ascendente como en la descendente, al mismo tiempo. Es decir, que la salida es una copia perfecta y amplificada de la entrada, sin ningún corte o cambio de ningún tipo.
| Aspecto | Descripción |
|---|---|
| Ventajas | Excelente fidelidad de audio. Muy baja distorsión armónica. Gran linealidad en la amplificación. No presenta distorsión por cruce (crossover distortion). Diseño relativamente sencillo y estable. |
| Desventajas | Muy baja eficiencia energética. Genera una gran cantidad de calor, incluso sin señal de entrada. Requiere disipadores de calor de gran tamaño. Mayor consumo de energía eléctrica. No es adecuado para aplicaciones de alta potencia debido a las pérdidas energéticas. |
| Eficiencia | Teórica máxima: 25 % con carga resistiva y hasta 50 % cuando se utiliza acoplamiento mediante transformador. Eficiencia práctica: generalmente entre 20 % y 35 %, dependiendo del diseño y las condiciones de operación. |
Clase B.
Para arreglar los problemas de la clase A, pero sin comprometer la calidad de sonido, llegó la Clase B, que usa 2 transistores de estado sólido: 1 para la parte superior de la onda, y el otro transistor se encarga de la parte inferior.
Si bien al inicio pareció funcionar, llegó un problema: Cuando se pasan el relevo, queda un hueco al que se le llamó “distorsión de cruce”, el cuál era muy audible, y eso arruinaba la calidad de sonido, así que se descartó completamente la Clase B, pero poco después, llegó la Clase AB.
| Aspecto | Descripción |
|---|---|
| Ventajas | Mayor eficiencia que un amplificador Clase A. Menor generación de calor. Menor consumo de energía cuando no hay señal. Adecuado para aplicaciones de potencia media y alta. Requiere disipadores de calor más pequeños que los de Clase A. |
| Desventajas | Presenta distorsión por cruce (crossover distortion) debido a la zona muerta entre los transistores. Menor fidelidad de audio en señales de baja amplitud. Requiere una etapa de salida en configuración push-pull. No es la mejor opción para equipos de alta fidelidad (Hi-Fi). |
| Eficiencia | Teórica máxima: 78.5 %. Eficiencia práctica: generalmente entre 60 % y 70 %, dependiendo del diseño, la carga y las condiciones de operación. |

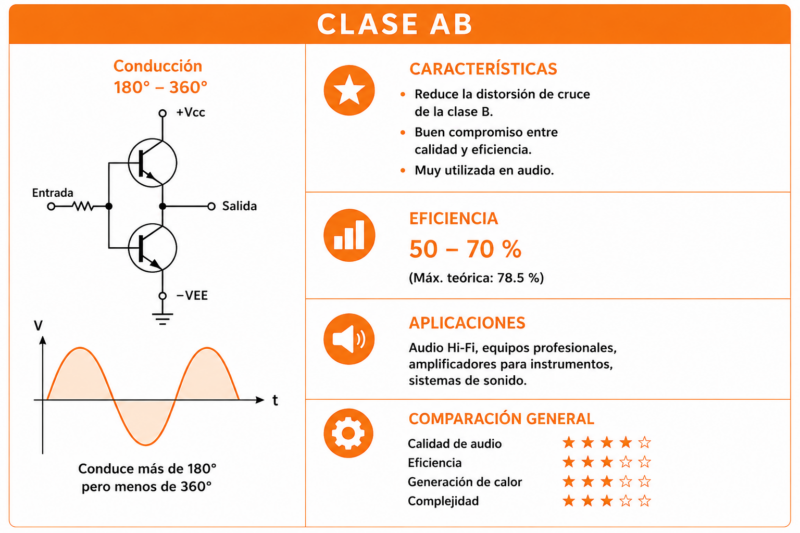

Clase AB.
La Clase AB fue un éxito en su momento, ya que logró arreglar los principales problemas de sus clases predecesoras, al punto de que es el estándar que usa el 90% de los equipos de hoy en día.
Esta clase innovó en usar los 2 transistores de la clase B, pero con un ajuste inteligente: cada transistor se queda encendido más de la mitad de su ciclo, de esta manera, se solapan y garantizan que no haya huecos ni distorsión ni en la transición ni en la salida. Además, hubo un aumento considerable de eficiencia, aumentando al 50% – 55%.
| Aspecto | Descripción |
|---|---|
| Ventajas | Excelente equilibrio entre calidad de audio y eficiencia. Reduce significativamente la distorsión por cruce presente en la Clase B. Mejor fidelidad de audio que la Clase B. Mayor eficiencia que la Clase A. Es la clase más utilizada en amplificadores de audio de alta fidelidad y sistemas profesionales. |
| Desventajas | Menor eficiencia que un amplificador Clase B o Clase D. Genera más calor que la Clase B debido a la corriente de polarización. Requiere un ajuste preciso de la polarización (bias) para evitar distorsión o sobrecalentamiento. Diseño más complejo que el de las clases A y B. |
| Eficiencia | Teórica máxima: hasta 78.5 % (similar a la Clase B en condiciones ideales). Eficiencia práctica: generalmente entre 50 % y 70 %, dependiendo del nivel de polarización, el diseño y la potencia de salida. |
Clase C.
Un amplificador Clase C es un circuito de potencia donde el dispositivo activo (transistor) conduce durante menos de la mitad del ciclo de la señal de entrada (ángulo menor a 180°). Ofrece una eficiencia energética excepcional (hasta del 80% al 90%), pero genera una alta distorsión, haciéndolo ideal solo para radiofrecuencia (RF).
El amplificador está polarizado muy por debajo de la región de corte, lo que significa que el transistor permanece apagado la mayor parte del tiempo. Solo se enciende y deja pasar corriente en los picos de la onda de entrada.
| Aspecto | Descripción |
|---|---|
| Ventajas | Muy alta eficiencia energética. Baja disipación de calor en comparación con las clases A, B y AB. Adecuado para trabajar a altas frecuencias. Permite obtener altas potencias de salida en aplicaciones de radiofrecuencia (RF). Reduce el consumo de energía en transmisores de RF. |
| Desventajas | Presenta una distorsión muy elevada cuando amplifica señales de audio. No es apto para aplicaciones de audio debido a su baja linealidad. Requiere un circuito resonante (tanque LC) para reconstruir la señal de salida. Su funcionamiento depende de una frecuencia específica, por lo que tiene un ancho de banda limitado. |
| Eficiencia | Teórica máxima: cercana al 100 % (ideal). Eficiencia práctica: generalmente entre 70 % y 90 %, dependiendo del diseño, la frecuencia de operación y la calidad del circuito resonante. |
Clase D.
Conforme fueron pasando los años y la tecnología fue evolucionando, la Clase AB empezó a rezagarse, por lo que también tuvo que evolucionar, y así llegó la Clase D. Aunque es intuitivo, la letra D no significa digital, ya que incluso hoy en día, toda la amplificación sigue siendo analógica, pero usa un truco llamado modulación.
Funciona de esta forma: Un comparador mezcla la música con una señal de referencia; Esto convierte a la onda suave en “pulsos”, después, unos transistores MOSFET (un tipo específico de un transistor de estado sólido) amplifican estos pulsos, y finalmente, un filtro pasa bajas los vuelve a convertir en música limpia.
¿Y por qué se hizo así? Porque las frecuencias graves tienen ondas más largas, y eso hacía que fueran mucho más fáciles de modular cuando la tecnología estaba empezando a ser lo que es ahora. Además, esta forma dio un mega salto en la eficiencia, ya que mientras que con la Clase AB se alcanzó una eficiencia del 50%, con la Clase D esto aumentó al 90% de eficiencia.
| Aspecto | Descripción |
|---|---|
| Ventajas | Muy alta eficiencia energética. Genera muy poco calor en comparación con las clases A, B y AB. Permite obtener altas potencias con un tamaño reducido. Requiere disipadores de calor más pequeños. Ideal para equipos alimentados por baterías debido a su bajo consumo. Alta densidad de potencia y bajo peso. |
| Desventajas | Diseño más complejo que las clases lineales. Requiere un filtro de salida (generalmente LC) para recuperar la señal de audio. Puede generar interferencias electromagnéticas (EMI) si el diseño no es adecuado. La calidad del audio depende del diseño del modulador y del filtro de salida. |
| Eficiencia | Teórica máxima: 100 % (ideal). Eficiencia práctica: generalmente entre 85 % y 95 %, pudiendo superar el 95 % en diseños modernos de alta calidad. |
Clase G.
La Clase AB fue un éxito en el mundo del sonido, la Clase D mejoró la eficiencia, y cuando unió lo mejor de los 2 mundos, nació la Clase G: la evolución inteligente del sistema de 2 transistores (de estado sólido).
Pongamos primero un ejemplo que nos ayude a comprender mejor la magia de la Clase G: Imagina que tienes un coche de 8 cilindros, cuando vas por la ciudad, el coche usa únicamente 2 cilindros para ahorrar, pero cuando sales a la autopista donde aceleras a fondo, el coche ahora sí utiliza los 8 cilindros, y cuando vuelves a bajar de velocidad para entrar a la ciudad, el coche vuelve a usar 2 cilindros.
Esto es la clase G, tiene múltiples etapas de alimentación:
- Si escuchas música a un volumen bajo, usa una fuente de alimentación pequeña.
- Si viene el clímax de la canción y subes el volumen, activa instantáneamente una segunda etapa de mayor voltaje.
La verdadera magia, es que el cambio de alimentación ocurre sin que se note, obteniendo así la tan querida calidad de la Clase AB, pero con el consumo mega eficiente de la Clase D, y lograr esto sin comprometer la calidad del sonido es un gran y complejo proceso, aunque hace que suba un poco el precio, pero no tan caro como la Clase A.
| Aspecto | Descripción |
|---|---|
| Ventajas | Mayor eficiencia que los amplificadores Clase AB convencionales. Mantiene una excelente calidad de audio y baja distorsión. Reduce significativamente la disipación de calor. Permite obtener altas potencias con menor consumo energético. Ideal para sistemas de audio profesionales y de alta fidelidad. |
| Desventajas | Diseño más complejo debido al uso de múltiples niveles de alimentación. Requiere circuitos de conmutación para cambiar entre voltajes de alimentación. Mayor costo de implementación que un Clase AB convencional. Puede generar ruido o transitorios si la conmutación no está bien diseñada. |
| Eficiencia | Teórica máxima: aproximadamente 80 %. Eficiencia práctica: generalmente entre 60 % y 80 %, dependiendo del número de rieles de alimentación y del diseño del circuito. |
Clase H.
Los amplificadores clase H son una evolución de los equipos clase AB que optimizan la eficiencia energética y reducen el calor. Lo logran utilizando un sistema de inyección o conmutación que suministra voltajes más altos solo cuando el volumen y la demanda de potencia lo exigen, manteniendo la alta fidelidad de audio.
Mientras que un amplificador tradicional mantiene un voltaje alto continuo que genera mucha pérdida de energía en forma de calor, los amplificadores clase H manejan múltiples niveles de voltaje (bajo, medio y alto).
| Aspecto | Descripción |
|---|---|
| Ventajas | Mayor eficiencia que los amplificadores Clase AB y, en muchos casos, que los Clase G. Excelente calidad de audio con muy baja distorsión. Menor generación de calor gracias al ajuste dinámico del voltaje de alimentación. Permite obtener altas potencias con menor consumo energético. Ideal para aplicaciones de sonido profesional y sistemas de alta potencia. |
| Desventajas | Diseño y control más complejos que los de las clases AB y G. Requiere una fuente de alimentación con voltaje variable o rieles que siguen la señal de audio. Mayor costo de diseño y fabricación. Si el seguimiento del voltaje no es preciso, puede aumentar la distorsión o el ruido. |
| Eficiencia | Teórica máxima: cercana al 85 %. Eficiencia práctica: generalmente entre 70 % y 85 %, dependiendo del sistema de seguimiento de alimentación y del diseño del amplificador. |

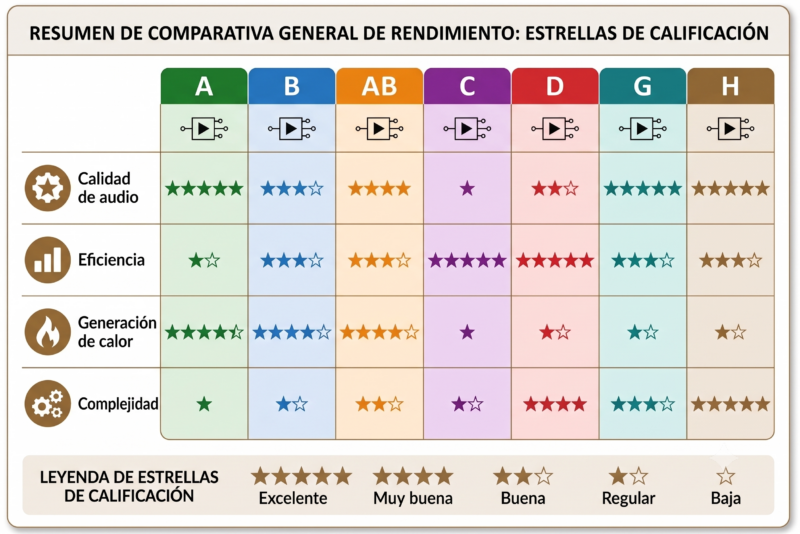

Comparativa de la Clase de Amplificadores
| Clase | Conducción | Eficiencia típica | Eficiencia máxima teórica | Calidad de audio | Distorsión | Generación de calor | Complejidad | Aplicaciones principales |
|---|---|---|---|---|---|---|---|---|
| A | 360° | 20–35 % | 25 % (50 % con transformador) | Excelente | Muy baja | Muy alta | Baja | Audio Hi-Fi, preamplificadores, instrumentación |
| B | 180° | 60–70 % | 78.5 % | Buena | Moderada (por cruce) | Media | Media | Amplificadores de potencia, audio general |
| AB | 180°–360° | 50–70 % | 78.5 % | Excelente | Muy baja | Media-Alta | Media-Alta | Audio Hi-Fi, equipos profesionales, amplificadores para instrumentos |
| C | Menos de 180° | 70–90 % | Cercana al 100 % | Muy baja | Muy alta | Baja | Media | Radiofrecuencia (RF), transmisores y osciladores |
| D | Conmutación (PWM) | 85–95 % | 100 % | Muy buena–Excelente | Baja | Muy baja | Alta | Audio portátil, automotriz, bocinas activas, subwoofers |
| G | 180°–360° (rieles múltiples) | 60–80 % | ≈80 % | Excelente | Muy baja | Baja | Alta | Audio profesional y sistemas Hi-Fi de alta potencia |
| H | 180°–360° (seguimiento de rieles) | 70–85 % | ≈85 % | Excelente | Muy baja | Baja | Muy alta | Sistemas de sonido profesional, PA, conciertos |
Tendencias Actuales en Amplificación
Durante los últimos años, la industria del audio ha evolucionado significativamente gracias al desarrollo de nuevos semiconductores y técnicas de diseño. Los amplificadores Clase D han alcanzado niveles de calidad que antes eran exclusivos de otras clases, ofreciendo baja distorsión, alta eficiencia y tamaños muy compactos.
Además, el uso de componentes de nitruro de galio (GaN) comienza a abrir nuevas posibilidades en equipos de alta fidelidad y aplicaciones profesionales, permitiendo frecuencias de conmutación más altas, menor generación de calor y un rendimiento aún mayor.
También es común encontrar amplificadores con procesamiento digital de señal (DSP), que incorporan funciones como ecualización automática, corrección acústica de salas, limitadores y filtros activos, mejorando notablemente la experiencia de escucha.
Nuestros Amplificadores de Audio
En UNIT Electronics encontrarás una amplia selección de módulos y amplificadores de audio para desarrollar proyectos electrónicos, sistemas Hi-Fi, equipos automotrices, bocinas inteligentes, reproductores portátiles y aplicaciones de audio profesional.
Nuestra categoría reúne soluciones para estudiantes, makers, técnicos e ingenieros que buscan componentes confiables, fáciles de integrar y con excelente relación costo-beneficio. Desde pequeños amplificadores para dispositivos alimentados por batería hasta módulos de alta potencia para sistemas estéreo y subwoofers, contamos con opciones para prácticamente cualquier aplicación.
Amplificadores Clase AB.
Los amplificadores Clase AB ofrecen una excelente calidad de sonido gracias a su baja distorsión y respuesta lineal. Son ideales cuando la prioridad es obtener un audio limpio y natural, siendo ampliamente utilizados en sistemas Hi-Fi, amplificadores domésticos y equipos automotrices.
Productos Destacados en UNIT Electronics.
| Producto | Potencia | Aplicación recomendada |
|---|---|---|
| TDA7296 | 60 W | Sistemas Hi-Fi |
| TDA7377 | 2 × 35 W | Audio automotriz y sistemas 2.1 |
| TDA2050 | Hasta 32 W | Proyectos educativos |
| TDA2030A | Hasta 18 W | Amplificadores de propósito general |
| TDA2003A | Hasta 10 W | Radios y bocinas compactas |
| LM386N | Baja potencia | Prototipos, audífonos y proyectos portátiles |
| TDA7297 | 2 × 15 W | Equipos de escritorio y bocinas pequeñas |
Amplificadores Clase D.
Los amplificadores Clase D utilizan tecnología de conmutación de alta frecuencia, lo que permite obtener una eficiencia superior al 90 %, menor calentamiento y equipos mucho más compactos. Son la opción preferida para sistemas Bluetooth, audio portátil y aplicaciones de alta potencia.
Productos Destacados en UNIT Electronics.
| Producto | Potencia | Aplicación recomendada |
|---|---|---|
| TPA3116 | 2 × 60 W (120 W) | Sistemas estéreo Hi-Fi |
| TPA3116D2 | 100 W Mono | Subwoofers |
| TPA3118 | 60 W Mono | Proyectos compactos |
| TPA3110 | 2 × 15 W / 30 W | Bocinas Bluetooth |
| PAM8403 | 2 × 3 W | Equipos alimentados por batería |
| PAM8610 | 2 × 15 W | Bocinas de escritorio |
| TDA8932 | 35 W Mono | Sistemas de baja disipación térmica |
| IRS2092S | Hasta 500 W | Audio de alta potencia |
¿Qué amplificador elegir?
| Si necesitas… | Recomendación |
|---|---|
| La mejor calidad de sonido | Clase AB |
| Mayor eficiencia energética | Clase D |
| Equipos Bluetooth | Clase D |
| Bocinas alimentadas por batería | PAM8403 |
| Sistemas estéreo para el hogar | TPA3116 o TDA7296 |
| Subwoofers | TPA3116D2 |
| Proyectos escolares | TDA2030A o TDA2050 |
| Prototipos con Arduino o ESP32 | LM386, PAM8403 o TPA3110 |
Conclusiones
Los amplificadores de audio son elementos fundamentales en cualquier sistema de sonido, ya que permiten aumentar la potencia de una señal sin perder su contenido original. A lo largo de este artículo hemos conocido las principales clases de amplificadores (A, B, AB, C, D, G y H), comprendiendo que cada una ofrece un equilibrio diferente entre calidad de audio, eficiencia energética, generación de calor y costo, por lo que la elección dependerá de la aplicación específica.
Actualmente, tecnologías como la Clase D han revolucionado la industria gracias a su alta eficiencia y tamaño compacto, mientras que las clases A y AB continúan siendo referentes cuando se busca la máxima fidelidad sonora. Comprender estas diferencias permite seleccionar el amplificador adecuado para proyectos de electrónica, sistemas de audio domésticos, equipos profesionales, aplicaciones automotrices o desarrollos industriales.
Si estás interesado en desarrollar tus propios proyectos de audio o adquirir componentes electrónicos de calidad, en UNIT Electronics encontrarás una amplia variedad de módulos de amplificación, circuitos integrados, transistores, MOSFET, fuentes de alimentación, herramientas de laboratorio, kits de desarrollo y miles de componentes para proyectos electrónicos, robótica e Internet de las Cosas (IoT). Además de su catálogo de productos, la empresa ofrece servicios especializados y recursos para estudiantes, aficionados e ingenieros, convirtiéndose en un aliado para llevar cualquier proyecto desde la etapa de diseño hasta su implementación.
