Protoboard: ¿Qué es?, ¿Cómo funciona? y ¿Cómo utilizarlo?
Ago
¿Qué es una Protoboard?
Una protoboard, también conocida como breadboard o placa de pruebas, es una herramienta utilizada para construir y probar circuitos electrónicos sin necesidad de soldar. Está formada por una matriz de pequeños orificios donde puedes insertar resistencias, LEDs, botones, circuitos integrados, sensores, cables y muchos otros componentes electrónicos.
Su principal ventaja es que las conexiones son temporales y reutilizables, por lo que puedes modificar un circuito tantas veces como necesites. Esto la convierte en una excelente herramienta para aprender electrónica, realizar pruebas y comprobar que un circuito funciona correctamente antes de construir una versión definitiva. Esta idea está muy bien desarrollada en el PDF y vale la pena conservarla como uno de los mensajes principales
¿Por qué utilizar una Protoboard?
Cuando estás aprendiendo electrónica es normal conectar algo incorrectamente o querer modificar el circuito. En una placa soldada, estos cambios pueden requerir desoldar componentes o incluso fabricar nuevamente el circuito; en una protoboard simplemente puedes retirar el componente o cable y colocarlo en otra posición.
Esto permite experimentar rápidamente con resistencias, LEDs, botones, sensores, pantallas, microcontroladores y componentes de inserción (through-hole), además de módulos que utilicen pines compatibles con el espaciado de la protoboard.
¿Cómo funciona una Protoboard?

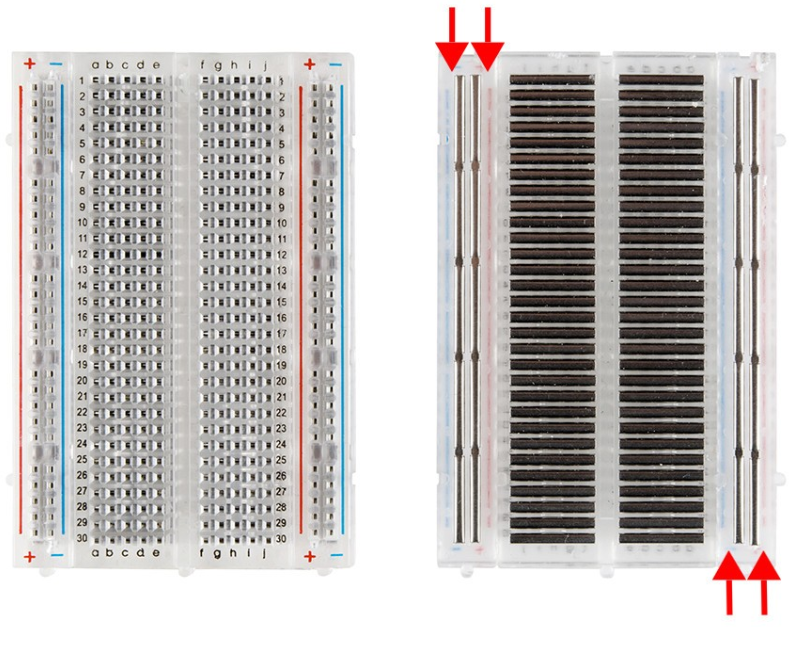

Aunque desde el exterior parece únicamente una placa de plástico llena de orificios, en su interior existen láminas metálicas que conectan eléctricamente determinados grupos de puntos. Por esta razón es importante conocer cómo están distribuidas las conexiones antes de comenzar a insertar componentes.
En una protoboard convencional podemos identificar tres zonas principales.

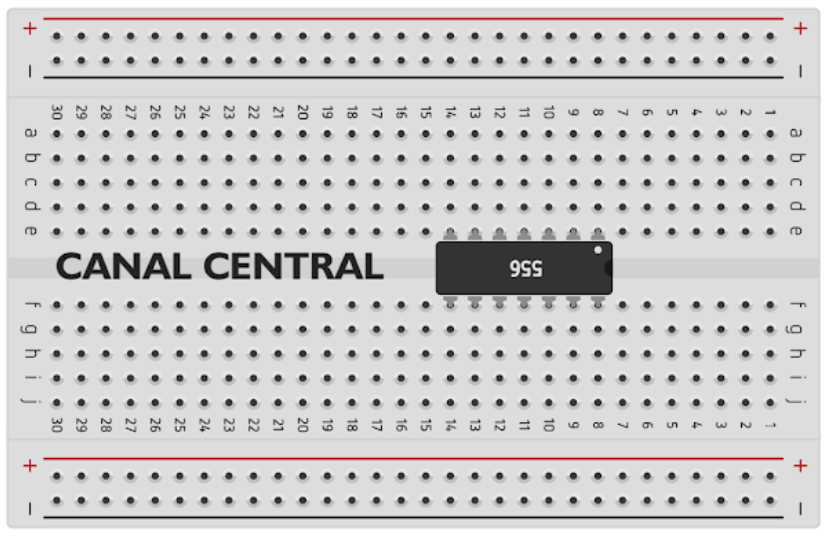

Canal central. Es la separación que divide las dos áreas principales de conexiones. Su función es permitir colocar circuitos integrados DIP de manera que los pines de un lado del integrado queden eléctricamente separados de los del otro. En el documento se indica una separación de aproximadamente 7.62 mm para este tipo de encapsulado.

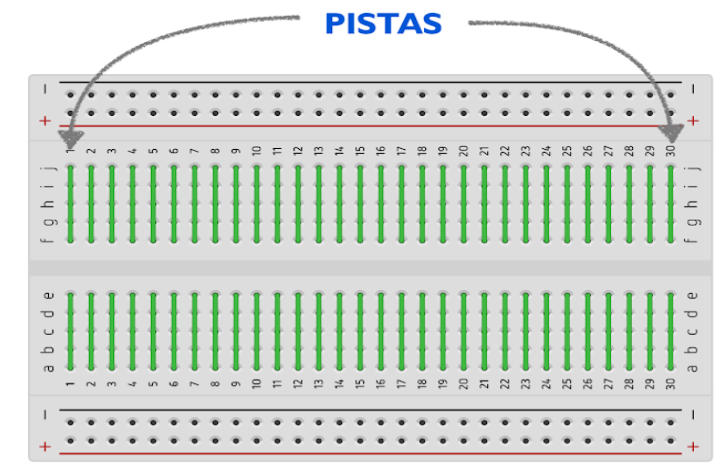

Pistas o nodos de conexión. A ambos lados del canal central encontrarás grupos de orificios conectados eléctricamente entre sí. En las protoboards convencionales suelen organizarse en grupos de cinco puntos, con una separación estándar de 2.54 mm entre orificios.

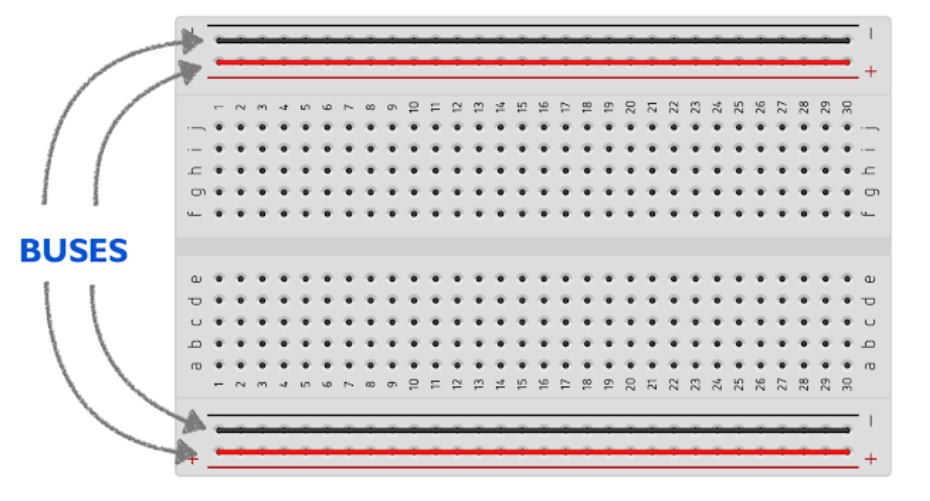

Buses de alimentación. Se encuentran normalmente en los extremos de la protoboard y suelen identificarse mediante líneas rojas y azules. Se utilizan principalmente para distribuir VCC y GND a diferentes partes del circuito
Importante: Las líneas de colores son únicamente una referencia visual. La línea roja no genera voltaje positivo ni la azul GND automáticamente. Además, en algunas protoboards los buses están divididos internamente, por lo que conviene verificar su continuidad antes de utilizarlos.
¿Cómo utilizar una Protoboard?
Para comenzar, conecta la alimentación del circuito a los buses laterales de la protoboard. Puedes utilizar uno para el voltaje positivo y otro para GND.
Después coloca los componentes en la zona central teniendo en cuenta qué grupos de orificios están conectados internamente. Utiliza cables jumper para conectar diferentes nodos y distribuir la alimentación.
Antes de energizar el circuito, revisa nuevamente las conexiones y verifica que no exista un puente directo entre VCC y GND.
Una vez comprobado el circuito, conecta la fuente de alimentación y realiza tus pruebas. Si necesitas modificar alguna conexión, desconecta primero la alimentación, realiza el cambio y vuelve a energizar el circuito.
Consejos para utilizar correctamente una Protoboard
Usa rojo para VCC y negro o azul para GND para identificar rápidamente la alimentación del circuito.
Utiliza cables de una longitud adecuada. Evitar cables excesivamente largos ayuda a mantener el circuito limpio y facilita encontrar errores.
Realiza todas las modificaciones con la alimentación desconectada.
No introduzcas terminales excesivamente gruesas ni con restos grandes de soldadura, ya que pueden deformar los contactos internos y provocar falsos contactos.
Y agregaría un quinto consejo:
Verifica los buses de alimentación. Antes de montar un circuito grande, utiliza un multímetro en modo continuidad para comprobar qué puntos están conectados internamente, especialmente si la protoboard tiene buses divididos.
¿Cómo elegir una Protoboard?
Elegir una protoboard depende principalmente del tamaño y la complejidad del circuito que quieres construir. Mientras más componentes, módulos y conexiones necesites, mayor deberá ser el número de puntos disponibles.
Una forma sencilla de elegirla es la siguiente:
- 55 o 170 puntos: ideales para circuitos pequeños, pruebas rápidas, LEDs, sensores o proyectos donde el espacio es limitado.
- 400 puntos: una excelente opción para aprender electrónica y desarrollar circuitos pequeños o medianos.
- 830 o 840 puntos: recomendadas para proyectos con Arduino, ESP32, microcontroladores, sensores y una mayor cantidad de componentes.
- 2700 puntos: pensadas para circuitos grandes, prácticas de laboratorio o proyectos donde necesitas trabajar con varias etapas del circuito al mismo tiempo.
- Kit con protoboard, fuente y cables jumper: una alternativa muy práctica para principiantes, ya que incluye varios de los elementos necesarios para comenzar a realizar conexiones y pruebas.
Además del tamaño, también es importante considerar el tipo de componentes que utilizarás. Las protoboards están diseñadas principalmente para componentes de inserción o Through-Hole. Si necesitas trabajar con componentes SMD, normalmente será necesario utilizar un adaptador.
Recomendación rápida
Si apenas estás comenzando, una protoboard de 400 u 830 puntos suele ser una de las opciones más versátiles, ya que ofrece suficiente espacio para aprender, experimentar y desarrollar una gran variedad de circuitos sin ocupar demasiado espacio.
La idea es elegir una protoboard que te permita trabajar cómodamente y dejar espacio suficiente para organizar componentes, cables y futuras modificaciones del circuito.
Protoboards disponibles en UNIT Electronics
Mini y Ultra Mini Protoboards
Ideales para circuitos pequeños, sensores, LEDs y proyectos compactos. En el PDF aparecen modelos de 55 y 170 puntos. La Ultra Mini de 55 puntos continúa publicada en la tienda de UNIT y está disponible en diferentes colores.
|
|
Protoboards de 400 puntos
Una excelente opción para aprender electrónica y realizar proyectos pequeños o medianos. Su tamaño permite trabajar cómodamente sin ocupar demasiado espacio.
Protoboards de 830 puntos
Recomendadas para proyectos con Arduino, ESP32, sensores, módulos y circuitos con mayor número de componentes
Protoboards de Ensamble Deslizable de 830 y 840 puntos
|
Protoboard de Ensamble Deslizable 1 bloque 2 tiras 840 Puntos UNIT |
|
|
|
Kit Protoboard 830 puntos
Una opción especialmente atractiva para principiantes porque combina la protoboard con fuente de alimentación de 3.3 V/5 V y cables Dupont macho-macho, permitiendo comenzar a realizar prácticas con menos accesorios adicionales.
SYB-500 Protoboard de 2700 puntos
Pensada para circuitos más grandes y prácticas de laboratorio, ofreciendo mucho más espacio para distribuir componentes y conexiones. El modelo descrito en el PDF incorpora además conectores para facilitar la alimentación y soportes antiderrapantes.
Aprende más sobre Protoboards con UNIT Electronics
¿Quieres poner en práctica lo que acabas de aprender? En el blog de UNIT Electronics encontrarás proyectos sencillos con los que podrás comenzar a utilizar tu protoboard paso a paso.
🔊 ¿Cómo conectar y sonar un Buzzer usando la Protoboard?
💡 ¿Cómo prender un LED con un Push Button utilizando la Protoboard de 400 pts?
Estos proyectos te permitirán practicar la distribución de alimentación, identificación de nodos, conexión de componentes y uso de cables jumper.
Conclusión
Una protoboard es una de las herramientas más útiles para aprender electrónica y desarrollar prototipos, ya que permite construir, probar y modificar circuitos rápidamente sin necesidad de soldar.
Entender cómo están conectados sus puntos, identificar correctamente los buses de alimentación y elegir el tamaño adecuado para cada proyecto te permitirá trabajar de forma más ordenada y evitar errores al realizar tus conexiones. Una vez que domines su funcionamiento podrás utilizarla para experimentar con LEDs, botones, sensores, circuitos integrados, Arduino, ESP32 y muchos otros proyectos electrónicos.
