74LS266 Compuerta XNOR TTL SN74LS266N

INFORMACIÓN

74LS266 Compuerta XNOR es un circuito integrado “CI” con encapsulado DIP-14. Es una compuerta lógica que incorpora 4 compuertas de tipo XNOR independientes, cada compuerta tiene 2 entradas y una salida de con colector abierto. Las salidas de colector abierto permiten vincular salidas para comparaciones de múltiples bits.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matricula: SN74LS266N
• Familia lógica: 74LS
• Función lógica: XNOR
• Tecnología: TTL
• Encapsulado: DIP-14
• Montaje: THT “Through Hole”
• Núm. Pines: 14
• Compuertas: 4 XNOR
• Clase de salida: Colector abierto
• Voltaje de alimentación:
  • MÍN: 4.75V
  • TÍPICO: 5V
  • MÁX.: 5.25V
• Corriente de reposo: 8mA
• Temperatura de trabajo: 0°C a +70°C
• Dimensiones: 19.69 mm x 6.60
• Peso: 1.01g

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Footprint
• Pinout
• Dimensiones

---

INFORMACIÓN ADICIONAL

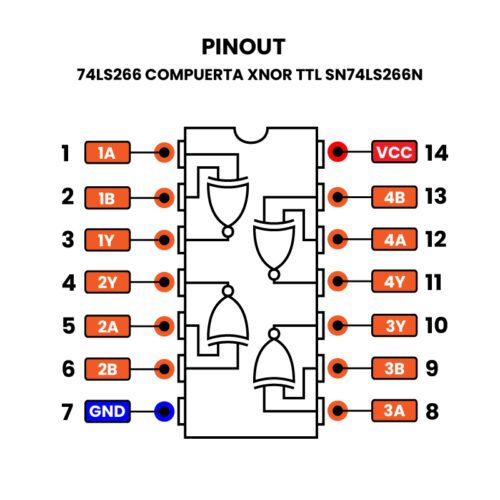

Símbolo XNOR	Pinout 74LS266 XNOR	Tabla de verdad 74LS266 XNOR

¿Que es una compuerta XNOR?

La compuerta XNOR a veces escrita “exnor” es una puerta lógica digital cuya función es la inversa de la puerta OR exclusiva (XOR), cuando las entradas sean iguales se representará una salida en estado “1” y si son diferentes la salida será un estado “0”.

¿Qué es una compuerta lógica?

Son circuitos electrónicos conformados internamente por transistores que se encuentran con arreglos especiales con los que otorgan señales de voltaje como resultado o una salida de forma booleana, están obtenidos por operaciones lógicas binarias (suma, multiplicación). También niegan, afirman, incluyen o excluyen según sus propiedades lógicas. Existen diferentes tipos de compuertas y algunas de estas son más complejas, con la posibilidad de ser simuladas por compuertas más sencillas. Todas estas tienen tablas de verdad que explican los comportamientos en los resultados que otorga, dependiendo del valor booleano que tenga en cada una de sus entradas.

---
