DHO802 Osciloscopio Digital 70MHz 2 Canales RIGOL

DHO802 Osciloscopio Digital 70MHz 2 Canales RIGOL

$ 8,600.00

10 disponibles

CANTIDAD	PRECIO
5 piezas	$ 8,258.14
10 piezas	$ 8,045.29
20 piezas	$ 7,558.25

SKU: AR5411 Categorías: DESTACADAS, EQUIPO DE LABORATORIO, INSTRUMENTACIÓN, MARCAS, OSCILOSCOPIOS & ANALIZADORES, Rigol Etiquetas: Análisis, automatizacion, Decodificación, desarrollo, DHO802, Diagnostico, digital, educacion, Electrónica, Equipo de Laboratorio, FFT, frecuencia, Instrumentación, investigación, laboratorio, LIN, Marca Rigol, medición, Muestreo, Multicanal, osciloscopio, Osciloscopio Digital, Precisión, Protocolos, Reparación, Rigol, señales, tactil, trigger, voltaje Marca: RIGOL

INFORMACIÓN

El RIGOL DHO802 es un osciloscopio digital compacto con 70 MHz de ancho de banda, 2 canales analógicos y una entrada de disparo externo, diseñado para visualizar, comparar y medir señales electrónicas con mayor claridad. Incorpora una resolución vertical de 12 bits, velocidad de muestreo en tiempo real de hasta 1.25 GSa/s y profundidad de memoria de hasta 25 Mpts, permitiendo capturar pequeñas variaciones de voltaje y conservar suficiente información para analizar señales de mayor duración. Su bajo nivel de ruido y sensibilidad vertical desde 500 µV/div ayudan a detectar señales débiles que podrían pasar desapercibidas en equipos de menor resolución.

Cuenta con una pantalla táctil capacitiva de 7 pulgadas con resolución de 1024 × 600 píxeles, controles físicos y funciones de búsqueda y navegación que facilitan la localización de anomalías. También ofrece una velocidad de captura de hasta 1,000,000 de formas de onda por segundo en modo UltraAcquire, mediciones automáticas, FFT, voltímetro digital, contador de frecuencia, histogramas, pruebas Pass/Fail y decodificación de protocolos como UART/RS232, I2C, SPI y CAN. Sus interfaces USB, LAN y HDMI permiten guardar resultados, conectarlo a una computadora y controlarlo de forma remota, por lo que resulta adecuado para laboratorios educativos, reparación electrónica, desarrollo de sistemas embebidos y pruebas de circuitos analógicos y digitales.

Este osciloscopio digital incluye:

1 Osciloscopio digital RIGOL DHO802 de 70 MHz y 2 canales.
2 sondas pasivas RIGOL PVP3150.
1 adaptador o fuente de alimentación.
1 cable de alimentación.
1 cable de conexión a tierra.
1 cable USB.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Osciloscopio Digital
Marca: Rigol
Modelo: DHO802
Ancho de banda analógico: 70 MHz
Canales analógicos: 2
Resolución vertical: 12 bits
Niveles de cuantificación: 4096 niveles
Tiempo de subida: ≤1.4 ns, valor típico
Modo de muestreo: Muestreo en tiempo real.
Velocidad máxima de captura
- 30,000 formas de onda por segundo en modo Vector.
- Hasta 1,000,000 de formas de onda por segundo en modo UltraAcquire
Detección de picos: Capaz de capturar pulsos o glitches de hasta 1.6 ns
Grabación de formas de onda: Hasta 500,000 segmentos o cuadros
Dimensiones: Osciloscopio: 265.36mm x 161.75mm x 77.38mm; Embalaje: 35cm x 25cm x 15cm
Peso: Osciloscopio: 1.48 kg; Embalaje: 2.78 kg

Alimentación

Conector de alimentación: USB Tipo C.
Voltaje de entrada del equipo: 15 V DC.
Corriente requerida: 3 A.
Potencia máxima: 45 W.
Adaptador de alimentación:
- Entrada: 100 a 240 V AC.
- Frecuencia: 50/60 Hz.
- Salida: 15 V DC y 3 A.
El equipo debe conectarse a tierra mediante el cable incluido, ya que la alimentación USB-C no proporciona la conexión de tierra de protección.

Pantalla

Tipo: LCD táctil capacitiva multitáctil.
Tamaño: 7 pulgadas.
Resolución: 1024 × 600 píxeles.
Relación de aspecto: 16:9.
Retícula: 10 divisiones horizontales × 8 verticales.
Persistencia:
- Desactivada.
- Infinita.
- Ajustable de 100 ms a 10 s.
Graduación de intensidad: 256 niveles.
Gestos táctiles: Toque, arrastre y pellizco para ajustar escala o posición.

Velocidad de muestreo

Con un canal activo: Hasta 1.25 GSa/s.
Con los dos canales activos: Hasta 625 MSa/s.
Tipo de muestreo: En tiempo real.
La velocidad disponible se ajusta automáticamente de acuerdo con la cantidad de canales habilitados y la base de tiempo seleccionada.

Profundidad de memoria

Con un canal activo: Hasta 25 Mpts.
Con los dos canales activos: Hasta 10 Mpts.
Valores seleccionables con un canal: Auto, 1 kpts, 10 kpts, 100 kpts, 1 Mpts, 5 Mpts, 10 Mpts, 25 Mpts
Valores seleccionables con dos canales: Auto, 1 kpts, 10 kpts, 100 kpts, 1 Mpts, 5 Mpts, 10 Mpts
En modo de adquisición por promedio, la profundidad máxima es de 10 Mpts con un canal y 1 Mpts con ambos canales.

Sistema vertical

Número de entradas: 2 conectores BNC.
Acoplamiento de entrada: DC, AC o GND.
Impedancia de entrada: 1 MΩ ±1%.
Capacitancia de entrada: 15 pF ±3 pF.
Resolución vertical: 12 bits.
Sensibilidad vertical: 500 µV/div a 10 V/div.
Rango dinámico: ±4 divisiones.
Límite de ancho de banda seleccionable:
- 20 MHz.
- Ancho de banda completo.
Voltaje máximo de entrada: 300 Vrms CAT I o 400 V pico, considerando DC más pico de AC.
Aislamiento entre canales: ≥100:1.
Protección ESD en las entradas BNC: ±8 kV.
Precisión de ganancia DC:
- ±1% para escalas superiores a 5 mV/div.
- ±2% típico para escalas iguales o inferiores a 5 mV/div.
Precisión de offset DC en escalas ≤200 mV/div: ±0.1 div ±2 mV ±1.5% del offset.
Precisión de offset DC en escalas >200 mV/div: ±0.1 div ±2 mV ±1% del offset.

Factores de atenuación de sonda admitidos

001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X y 50000X.

Rango de desplazamiento vertical

Escalas menores de 500 µV/div: ±0.5 V.
De 500 µV/div a 65 mV/div: ±1 V.
Mayores de 65 mV/div hasta 270 mV/div: ±8 V.
Mayores de 270 mV/div hasta 2.75 V/div: ±20 V.
Mayores de 2.75 V/div hasta 10 V/div: ±100 V.

Sistema horizontal

Rango de base de tiempo: 5 ns/div a 500 s/div.
Resolución de base de tiempo: 100 ps.
Precisión de base de tiempo: ±25 ppm.
Envejecimiento de referencia: ±5 ppm por año.
Rango de pretrigger: Hasta −5 divisiones.
Rango de posttrigger: 1 segundo o 100 divisiones, el valor que resulte mayor.
Precisión de diferencia temporal: Precisión de base de tiempo × lectura, más 0.001 del ancho de pantalla y ±20 ps.
Corrección de desfase entre canales: ±100 ns.
Resolución de corrección: ±1 ps.
Retardo entre canales analógicos: ≤2 ns, valor típico.
Modos horizontales:
- YT.
- XY, con CH1 como eje X y CH2 como eje Y.
- Scan para bases de tiempo de 200 ms/div o más lentas.
- Roll para bases de tiempo de 50 ms/div o más lentas.
- Zoom o barrido retardado.

Modos de adquisición

Normal: Adquisición convencional de la señal.
Detección de picos: Captura pulsos o glitches de hasta 1.6 ns.
Promedio: Desde 2 hasta 65,536 adquisiciones.
UltraAcquire: Hasta 1,000,000 de formas de onda por segundo.
Grabación segmentada: Hasta 500,000 cuadros.
Reproducción: Cuadro por cuadro o continua.

Escala automática

Voltaje mínimo de señal: Mayor de 10 mVpp.
Ciclo de trabajo mínimo: Mayor de 1%.
Frecuencia mínima: Mayor de 35 Hz.

Voltímetro digital

Fuentes: CH1 o CH2.
Funciones: Voltaje DC, AC RMS y AC+DC RMS.
Resolución: 3 dígitos.
Alarmas: Puede activar un aviso cuando la medición se encuentra dentro o fuera de los límites configurados.

Contador de frecuencia

Fuentes: CH1, CH2 o EXT.
Mediciones: Frecuencia, periodo y totalizador.
Resolución: De 3 a 6 dígitos.
Frecuencia máxima: Hasta 70 MHz en los canales analógicos.
Totalizador: 48 bits.
Evento contabilizado: Flancos ascendentes.
Referencia de tiempo: Interna.

Sistema interno

Procesador: Cortex-A72 de seis núcleos.
Frecuencia máxima del procesador:8 GHz.
Memoria RAM: 4 GB.
Sistema operativo: Android.
Memoria interna no volátil: 8 GB.

Sistema de disparo o trigger

Fuentes internas: CH1 y CH2.
Fuente externa: Entrada BNC EXT TRIG.
Modos de disparo:
- Auto, Normal y Single.
Acoplamiento de trigger: DC,AC, Rechazo de altas frecuencias, Rechazo de bajas frecuencias y Rechazo de ruido.
Rango de Holdoff: 8 ns a 10 s.
Ancho de banda del trigger interno: 70 MHz.
Sensibilidad del trigger interno:
- 5 divisiones para escalas de 50 mV/div o superiores.
- 7 divisiones con rechazo de ruido habilitado.
Sensibilidad del trigger externo: 500 mVpp, de DC a 100 MHz.
Rango de nivel del trigger interno: ±4.5 divisiones desde el centro.
Rango del trigger externo: ±5 V.

Tipos de disparo disponibles

Flanco ascendente, descendente o ambos, Ancho de pulso, Pendiente, Video, Patrón, Duración, Timeout, Runt, Ventana, Retardo, Setup/Hold, Enésimo flanco, RS232/UART, I2C, SPI, CAN.

Disparo por video

Compatible con señales: NTSC, PAL/SECAM ,480p a 60 Hz ,576p a 50 Hz, 720p a 60, 50, 30, 25 y 24 Hz , 1080p a 60, 50, 30, 25 y 24 Hz y 1080i a 60 y 50 Hz.

Búsqueda y navegación

Tipos de búsqueda: Flanco y pulso.
Fuente: Canales analógicos.
Resultados: Tabla de eventos.
Exportación: Memoria interna o almacenamiento externo.
Navegación por tiempo: Recorre las adquisiciones en orden temporal.
Navegación por eventos: Localiza eventos identificados mediante la búsqueda.
Navegación por cuadros: Permite desplazarse entre segmentos capturados con UltraAcquire.
Las condiciones de búsqueda pueden copiarse desde o hacia la configuración de trigger.

Mediciones automáticas

Número total de mediciones:
Mediciones simultáneas en pantalla: Hasta 10.
Fuentes: CH1, CH2 y Math1 a Math4.
Regiones de medición: Principal y Zoom.
Medición continua: Hasta 33 parámetros verticales y horizontales del canal seleccionado.

Mediciones verticales

Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, RMS por periodo, Overshoot, Preshoot, Área, Área por periodo.

Mediciones horizontales

Periodo, Frecuencia, Tiempo de subida, Tiempo de bajada, Ancho de pulso positivo, Ancho de pulso negativo, Ciclo de trabajo positivo, Ciclo de trabajo negativo, Conteo de pulsos positivos, Conteo de pulsos negativos, Conteo de flancos ascendentes, Conteo de flancos descendentes, Tiempo correspondiente a Vmax, Tiempo correspondiente a Vmin, Slew Rate positivo, Slew Rate negativo.

Mediciones entre canales

Retardo entre flancos ascendentes.
Retardo entre flancos ascendentes y descendentes.
Retardo entre flancos descendentes y ascendentes.
Retardo entre flancos descendentes.
Diferencia de fase entre las distintas combinaciones de flancos.

Mediciones con cursores

Número de cursores: Dos pares de cursores XY.
Modo manual: ,Diferencia de voltaje ΔY, Diferencia de tiempo ΔX y Frecuencia 1/ΔX.
Modo Track: Seguimiento de voltaje y tiempo sobre la señal.
Modo automático: Cursores vinculados a mediciones automáticas.
Modo XY: Medición sobre la representación CH1 frente a CH2.

Funciones matemáticas

Funciones matemáticas simultáneas: Hasta 4.
Operaciones disponibles: Suma, Resta, Multiplicación, División, FFT, AND, OR, XOR, NOT, Integración, Diferenciación, Raíz cuadrada, Logaritmo decimal, Logaritmo natural, Exponencial, Valor absoluto, Función AX+B, Filtro pasa bajas, Filtro pasa altas, Filtro pasa banda, Filtro rechaza banda.

Análisis FFT

Longitud máxima de análisis: 1 Mpts.
Ventanas disponibles: Rectangular, Blackman-Harris, Hanning, Hamming, Flattop, Triangular
Búsqueda de picos: Hasta 15 picos.
Escala de color: Compatible con la función FFT.

Análisis de formas de onda

Grabación: Hasta 500,000 segmentos.
Reproducción: Continua o cuadro por cuadro.
Durante la reproducción se pueden realizar cálculos, mediciones y decodificación.
Prueba Pass/Fail: Comparación contra una máscara definida por el usuario.
Resultados Pass/Fail: Pruebas aprobadas, Pruebas fallidas y Total de pruebas.
Acciones ante un evento: Detener la adquisición, Activar una alarma sonora y Guardar una captura de pantalla.
Histogramas: Horizontal, Vertical y Basado en mediciones.
Estadísticas de histograma: Suma, Picos, Máximo, Mínimo, Pico a pico, Media, Mediana, Moda, Ancho de intervalo y Sigma.
Graduación de intensidad: 256 niveles.
Temas de color: Temperatura e intensidad.

Decodificación de protocolos

Decodificaciones simultáneas: Hasta 4.
Protocolos incluidos: Paralelo, RS232/UART, I2C, SPI y CAN.
Fuentes disponibles en el DHO802: CH1 y CH2.
RS232/UART: Velocidad de hasta 20 Mb/s, Datos de 5 a 9 bits, Paridad par, impar o sin paridad y Uno o dos bits de parada.
I2C:Dirección, Bit de lectura/escritura, Datos y ACK.
SPI:Datos MISO/MOSI de 4 a 32 bits y Modos Timeout y selección CS, sujetos a los canales disponibles.
CAN:Velocidad de hasta 5 Mb/s, Tramas estándar y extendidas y CAN_H, CAN_L, TX/RX y señal diferencial.

Interfaces

USB Host 2.0: Una conexión frontal.
USB Device 2.0: Una conexión posterior.
LAN: 10/100 Base-T.
Compatibilidad de red: LXI-C.
Control remoto: Mediante navegador Web Control.
Entrada EXT TRIG: Una entrada BNC frontal.
AUX OUT: Una salida BNC posterior.
Funciones de AUX OUT: Salida de trigger y Resultado Pass/Fail.
Pulso Pass/Fail configurable: De 100 ns a 10 ms.
HDMI: HDMI 1.4 tipo A para monitor o proyector.

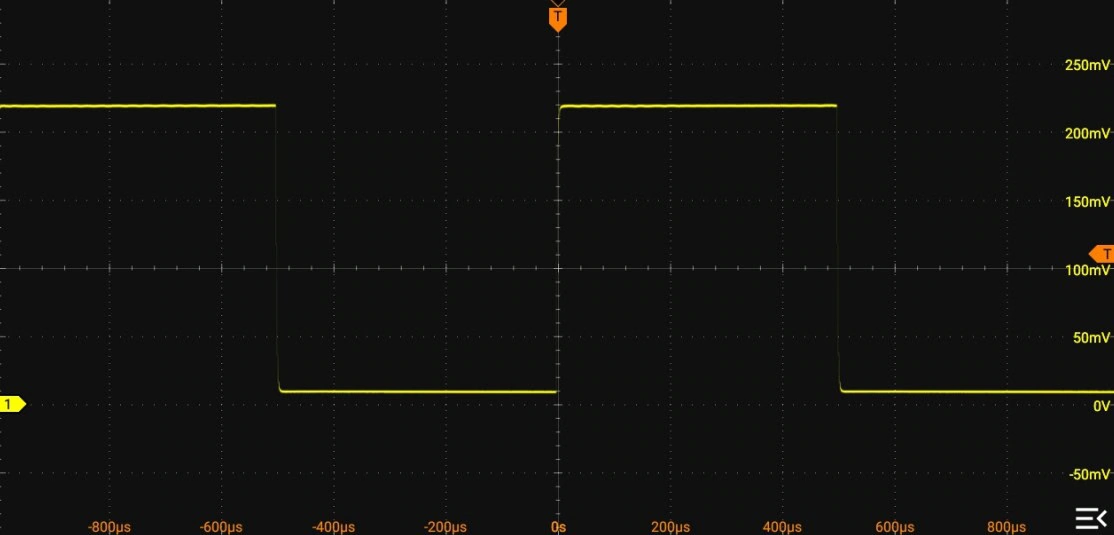

Salida de compensación de sonda: Onda cuadrada de 1 kHz y 3 Vpp.
Control por computadora: USB, LAN, SCPI y software compatible.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

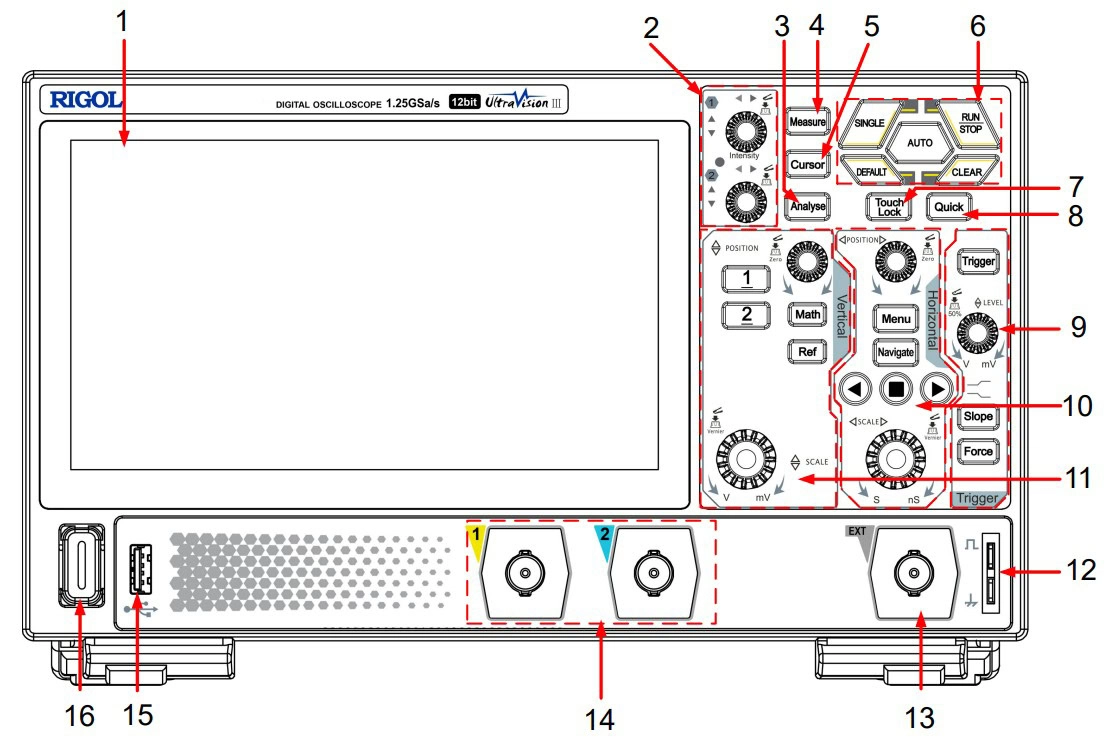

Panel frontal

DHO802 Osciloscopio Digital - Soportes Laterales

Pantalla táctil capacitiva de 7”
Perillas multipropósito
Analizar clave
Clave de medida
Tecla del cursor
Teclas de herramientas comunes
Tecla de bloqueo táctil
Tecla de acción rápida (función autodefinida)
Controles de disparo
Controles horizontales
Controles verticales

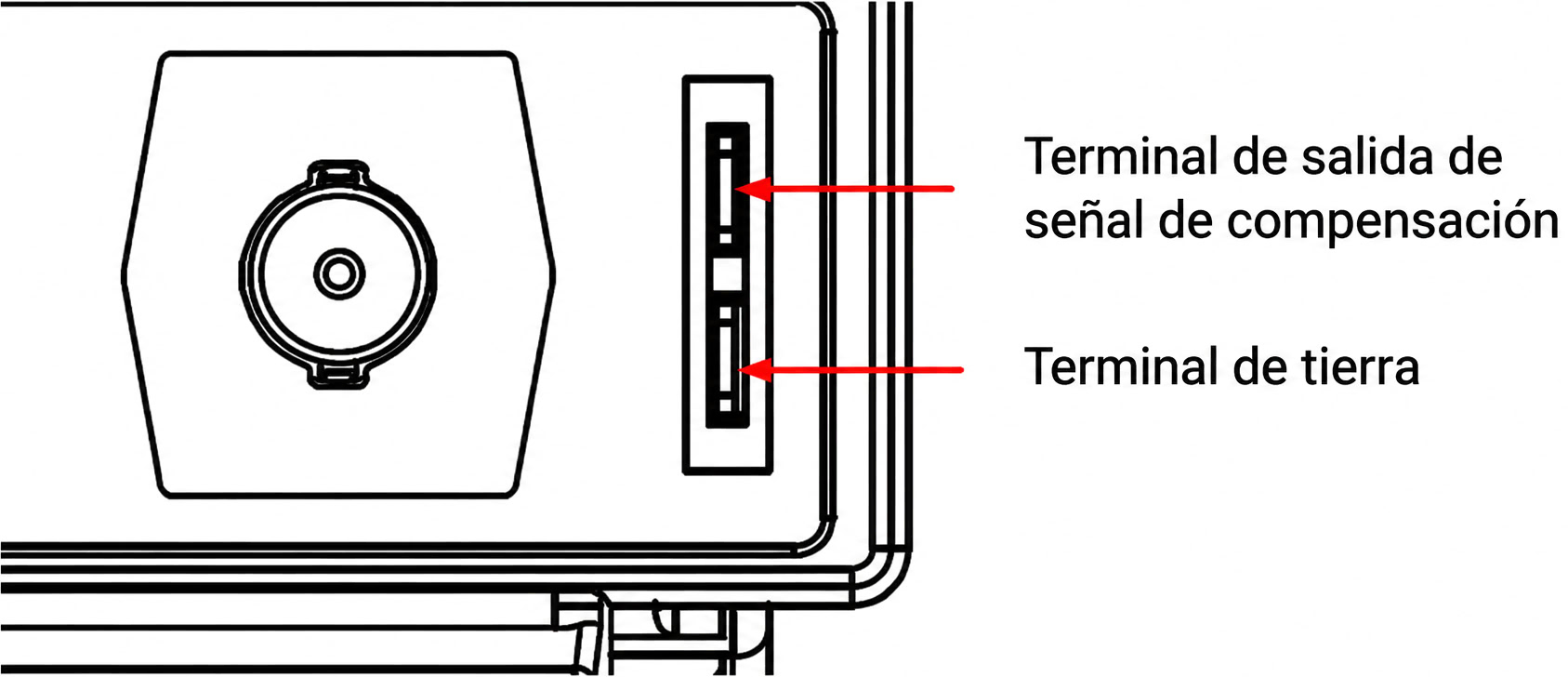

Terminal de salida de señal de compensación de sonda/Terminal de tierra
Terminal de entrada de disparador externo (solo para modelos de dos canales)

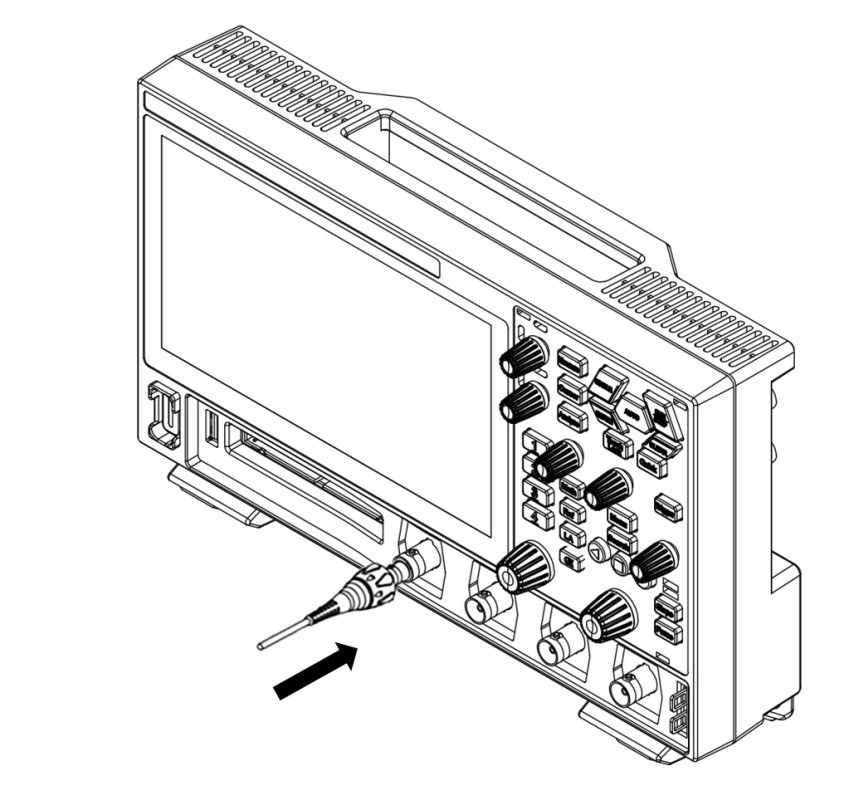

Terminales de entrada de canales analógicos
Puerto anfitrión USB
Tecla de encendido

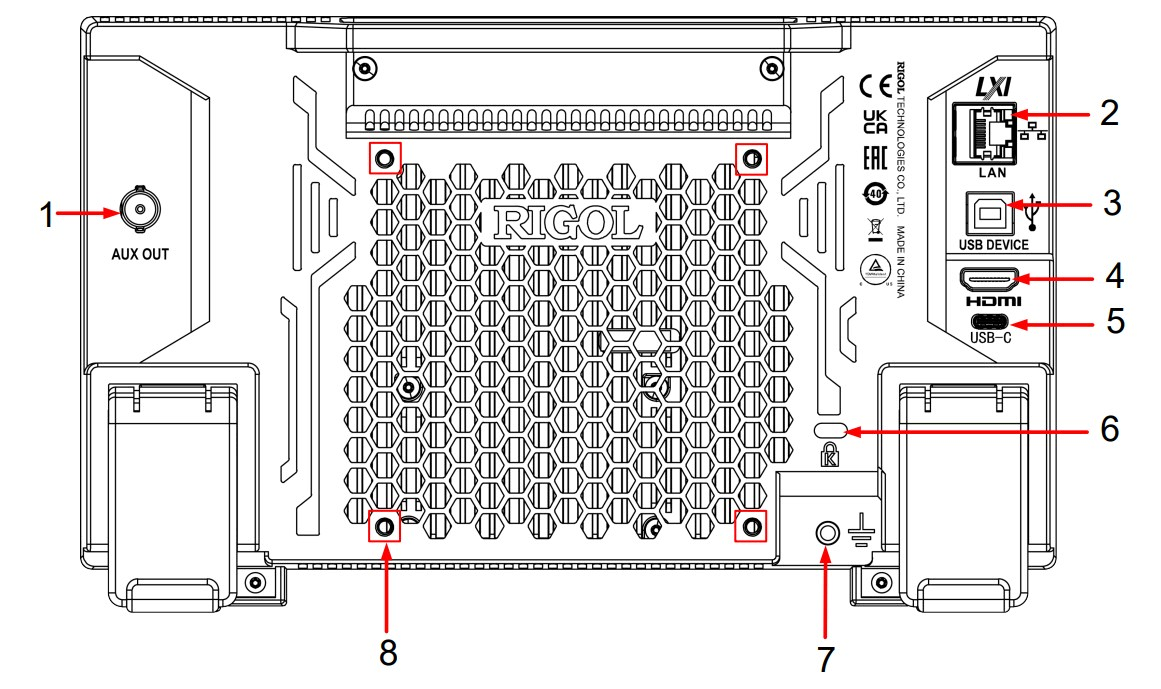

Panel posterior

DHO802 Osciloscopio Digital - Soportes Laterales

Interfaz de salida auxiliar
Puerto LAN
Puerto de DISPOSITIVO USB
Conector HDMI
Conector de alimentación USB tipo C
Orificio de bloqueo de seguridad
Terminal de tierra

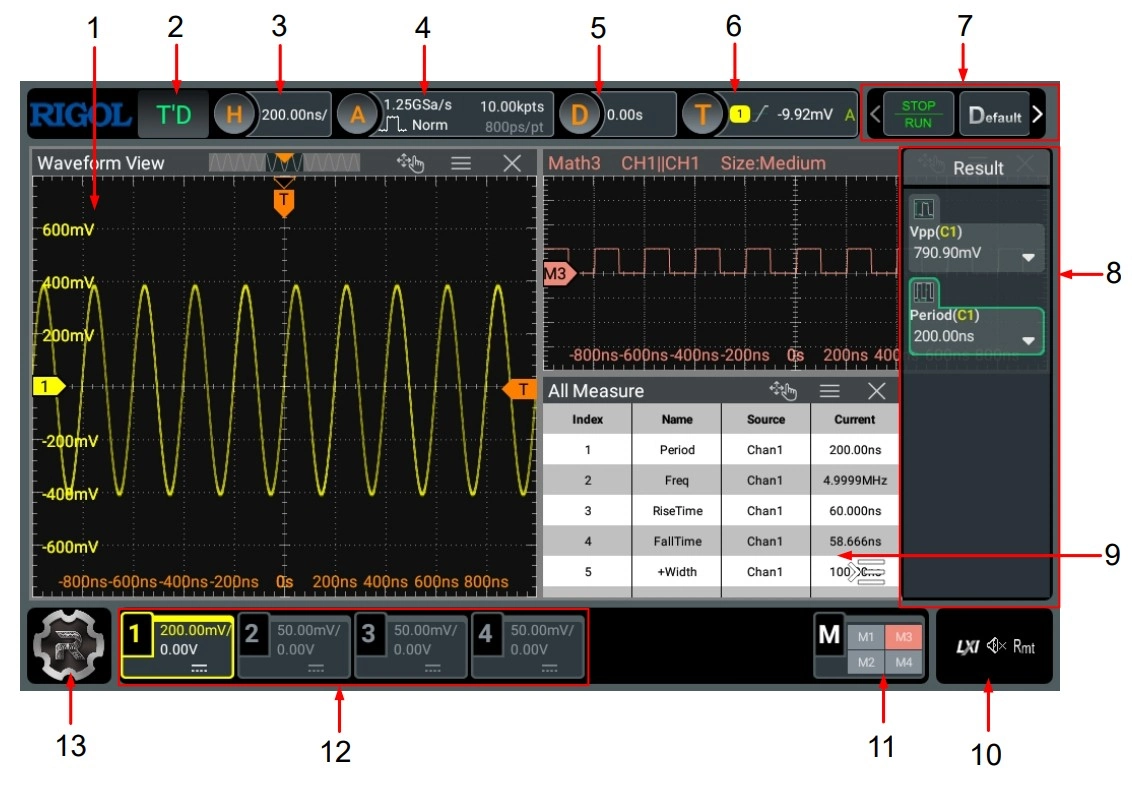

Interfaz de usuario

DHO802 Osciloscopio Digital - Soportes Laterales

Forma de onda View
Ejecutar etiqueta de estado
Etiqueta de base de tiempo horizontal
SampTasa de archivo y etiqueta de profundidad de memoria
Etiqueta de posición horizontal
Etiqueta de activación
Barra de herramientas de función
Barra lateral de resultados
Visualización de pantalla dividida
Área de notificación
Etiquetas Matemáticas
Etiquetas de canales
Icono de navegación de funciones

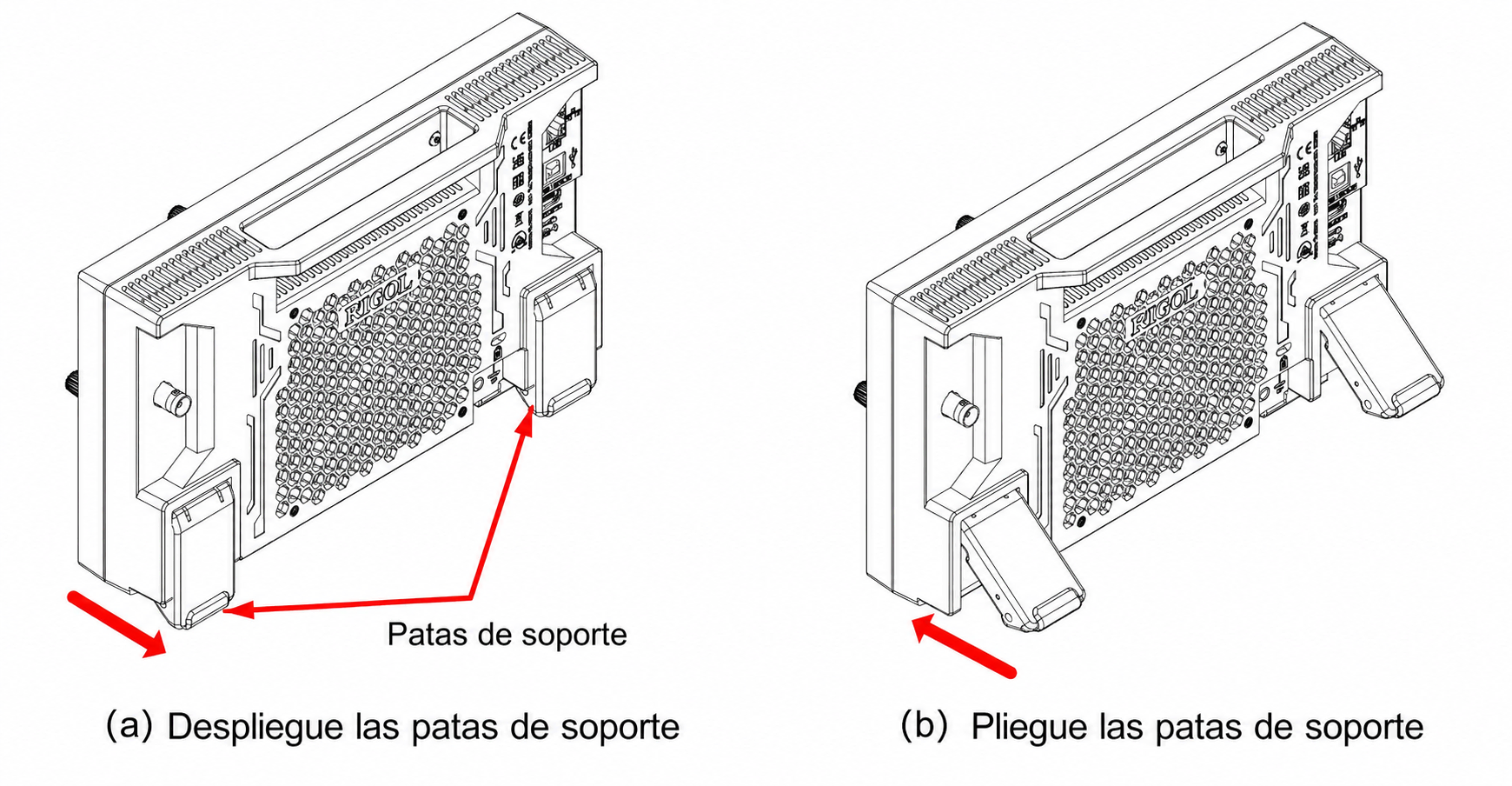

Ajuste de patas de apoyo

Ajuste las patas de soporte correctamente para usarlas como soportes para inclinar el osciloscopio hacia arriba para una colocación estable del osciloscopio, así como un mejor funcionamiento y observación.
También puede plegar las patas de soporte cuando el instrumento no esté en uso para facilitar su almacenamiento o envío, como se muestra en la siguiente imagen.

DHO802 Osciloscopio Digital - Soportes Laterales

Cómo compensar las puntas del osciloscopio

Antes de realizar mediciones, es recomendable compensar cada punta para adaptarla al canal del osciloscopio. Una punta mal ajustada puede deformar la señal y generar mediciones incorrectas.

Conecta la punta al canal que deseas utilizar, por ejemplo, CH1.
Conecta el clip de tierra al terminal Ground del osciloscopio.
Coloca la punta en la salida Probe Comp o terminal de señal de compensación.
Configura en el canal la misma atenuación seleccionada físicamente en la punta, normalmente 10X.
Presiona Auto para mostrar y estabilizar la señal cuadrada.

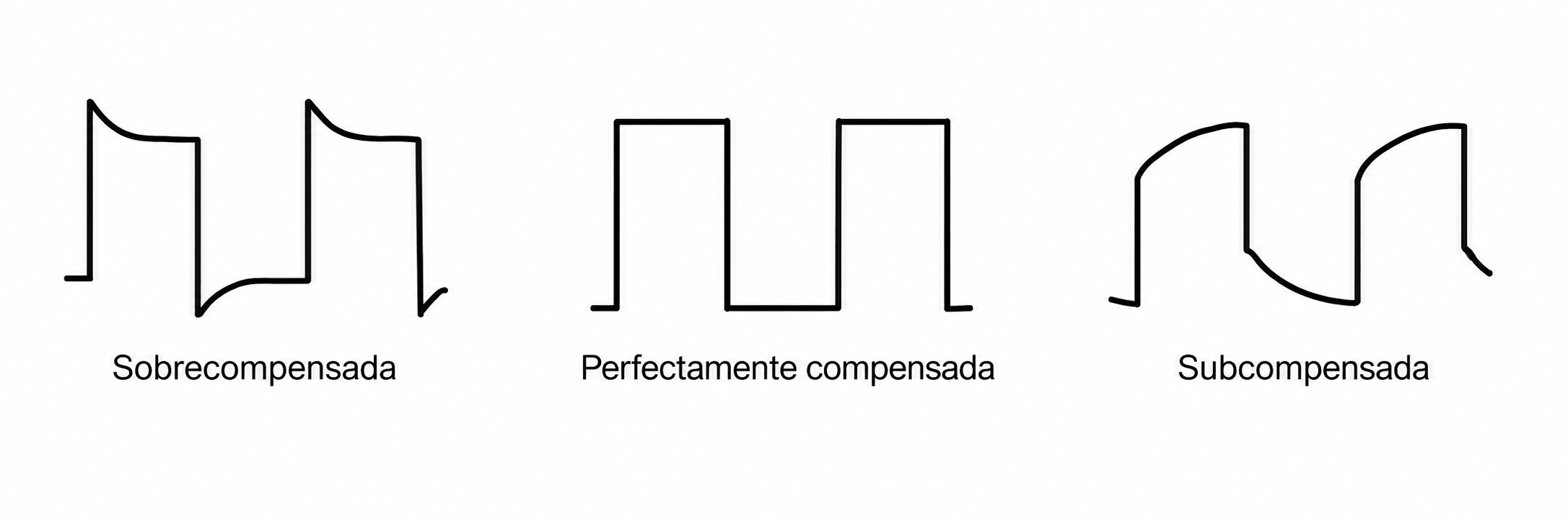

Observa la forma de onda:
- Compensación correcta: la señal presenta esquinas rectas y una parte superior plana.
- Sobrecompensada: aparecen picos elevados en los bordes.
- Subcompensada: los bordes se muestran redondeados.
Si la señal no es correcta, utiliza la herramienta de ajuste incluida y gira lentamente el tornillo de compensación de la punta hasta obtener una onda cuadrada uniforme.

DHO924S Osciloscopio Digital 250 MHz 4 Canales RIGOL

Repite este procedimiento con cada punta y cada canal antes de realizar mediciones de precisión.

Aplicaciones

Visualización y análisis de señales analógicas en circuitos electrónicos.
Medición de voltaje, frecuencia, periodo, amplitud, fase y ciclo de trabajo.
Diagnóstico de fallas en fuentes de alimentación, reguladores y convertidores DC-DC.
Análisis de ruido, rizado, transitorios, pulsos y señales de baja amplitud.
Desarrollo y depuración de proyectos con Arduino, ESP32, microcontroladores y sistemas embebidos.
Verificación de señales PWM utilizadas en control de motores, servomotores e iluminación LED.
Pruebas de sensores, actuadores, módulos electrónicos y tarjetas de desarrollo.
Análisis de circuitos analógicos como amplificadores, filtros, osciladores y temporizadores.
Comparación simultánea de dos señales mediante sus 2 canales analógicos.
Sincronización de mediciones mediante la entrada de disparo externo EXT TRIG.
Localización de eventos intermitentes mediante UltraAcquire, grabación y navegación de formas de onda.
Análisis espectral con FFT para identificar armónicos, ruido e interferencias.
Decodificación y análisis de comunicaciones UART/RS232, I2C, SPI y CAN.
Verificación de señales de reloj y líneas de datos en circuitos digitales.
Realización de pruebas Pass/Fail para inspección repetitiva y control de calidad.
Medición rápida mediante el voltímetro digital y contador de frecuencia integrados.
Documentación de pruebas mediante capturas y archivos guardados en memoria USB.
Control remoto y supervisión desde una computadora mediante USB, LAN y Web Control.
Uso en laboratorios educativos, prácticas de electrónica y capacitación técnica.
Mantenimiento y reparación de equipos electrónicos de consumo, industriales y de laboratorio.
Desarrollo de prototipos y validación de circuitos en áreas de investigación e ingeniería electrónica.

Recomendaciones de uso

Conecta el cable de tierra incluido antes de realizar mediciones, ya que el DHO802 es un osciloscopio no aislado y la alimentación USB-C no proporciona una conexión de tierra de protección.
No realices mediciones flotantes directamente. Para circuitos sin referencia a tierra utiliza una sonda diferencial o aislada compatible.
Respeta la categoría de medición CAT I y los límites de entrada del equipo. No conectes las puntas directamente a contactos eléctricos, tableros de distribución o instalaciones de red.
Utiliza el adaptador de alimentación indicado para el equipo: 15 V DC, 3 A y 45 W.
Antes de medir, verifica que la atenuación configurada en el canal coincida con el selector de la punta, normalmente 1X o 10X.
Compensa las puntas antes del primer uso y cuando las cambies de canal. Conéctalas a la salida de compensación y ajusta hasta obtener una onda cuadrada plana y uniforme.
Mantén el cable de tierra de la punta lo más corto posible, especialmente al analizar pulsos, relojes y señales rápidas, para reducir interferencias y oscilaciones no deseadas.
Utiliza ambos canales para comparar simultáneamente la entrada y la salida de un circuito, medir diferencias de fase o verificar retardos entre señales.
Aprovecha la entrada EXT TRIG cuando necesites sincronizar la adquisición con una señal externa sin ocupar CH1 o CH2.
Selecciona una profundidad de memoria adecuada: usa una memoria mayor para capturar eventos largos y una configuración menor cuando necesites una respuesta más rápida.
Emplea una velocidad de muestreo suficientemente alta. Como referencia práctica, se recomienda utilizar una frecuencia de muestreo varias veces superior a la frecuencia de la señal analizada.
Activa el límite de ancho de banda de 20 MHz al medir fuentes de alimentación, señales lentas o rizado, ya que ayuda a disminuir el ruido de alta frecuencia.
Utiliza el modo UltraAcquire para localizar pulsos esporádicos, glitches y anomalías difíciles de reproducir.
Configura correctamente el trigger para estabilizar la señal. Puedes utilizar disparos por flanco, pulso, pendiente, UART, I2C, SPI o CAN según la aplicación.
Aprovecha la función FFT para identificar ruido, armónicos, interferencias y componentes de frecuencia presentes en la señal.
Utiliza la decodificación de protocolos para complementar el análisis eléctrico de comunicaciones UART/RS232, I2C, SPI y CAN.
Guarda capturas, formas de onda y configuraciones en una memoria USB para documentar pruebas y comparar resultados posteriormente.
Mantén libres las rejillas de ventilación y deja al menos 10 cm de espacio alrededor del instrumento para evitar sobrecalentamiento.
Opera el equipo en una superficie estable, limpia y seca, lejos de humedad, polvo excesivo, descargas electrostáticas y fuentes de calor.
Deja que el osciloscopio se estabilice antes de realizar mediciones de precisión y ejecuta la función de autocalibración después de cambios importantes de temperatura.
Se recomienda realizar una calibración profesional cada 18 meses para conservar la precisión del instrumento
