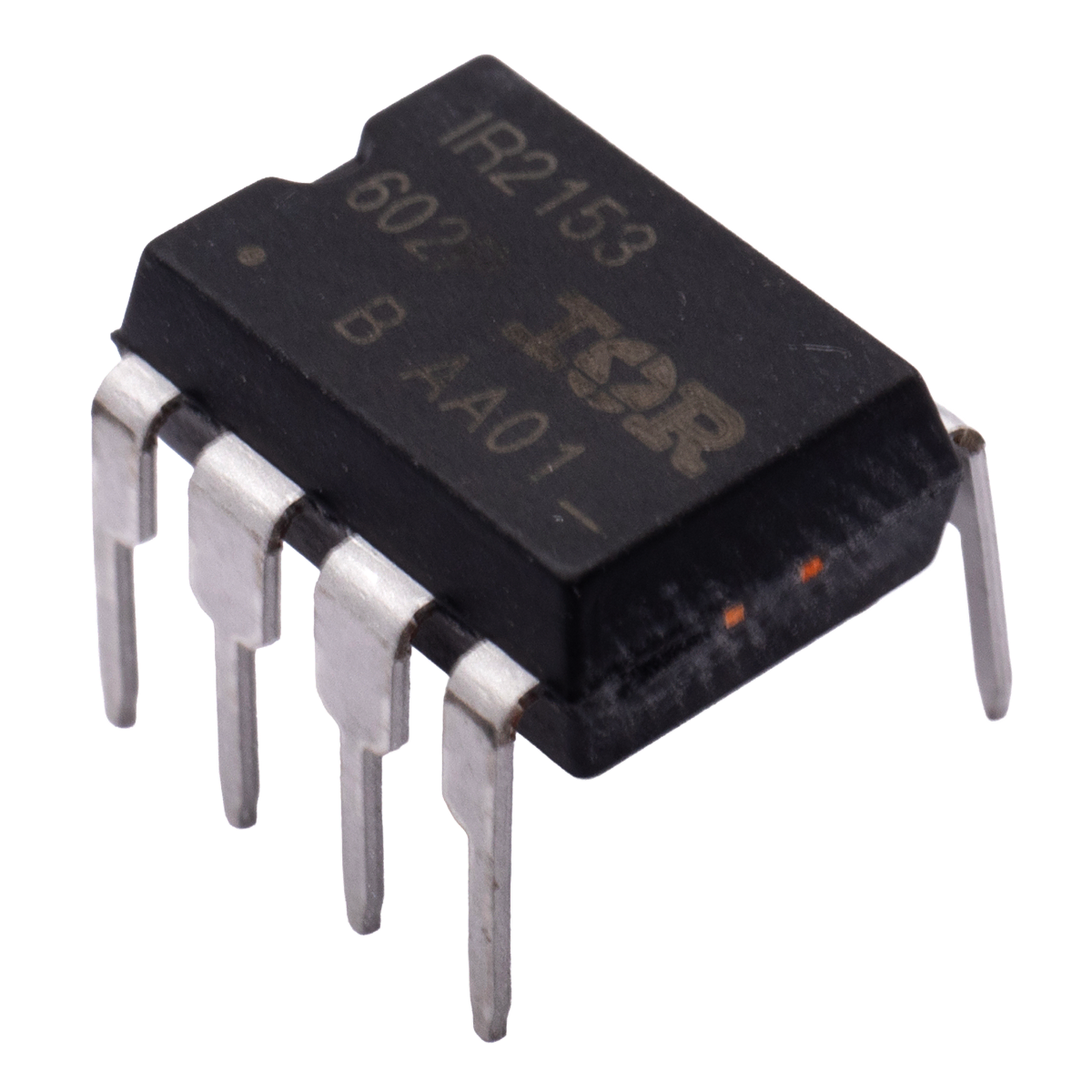

IR2153PBF Driver de Medio Puente 600V DIP-8

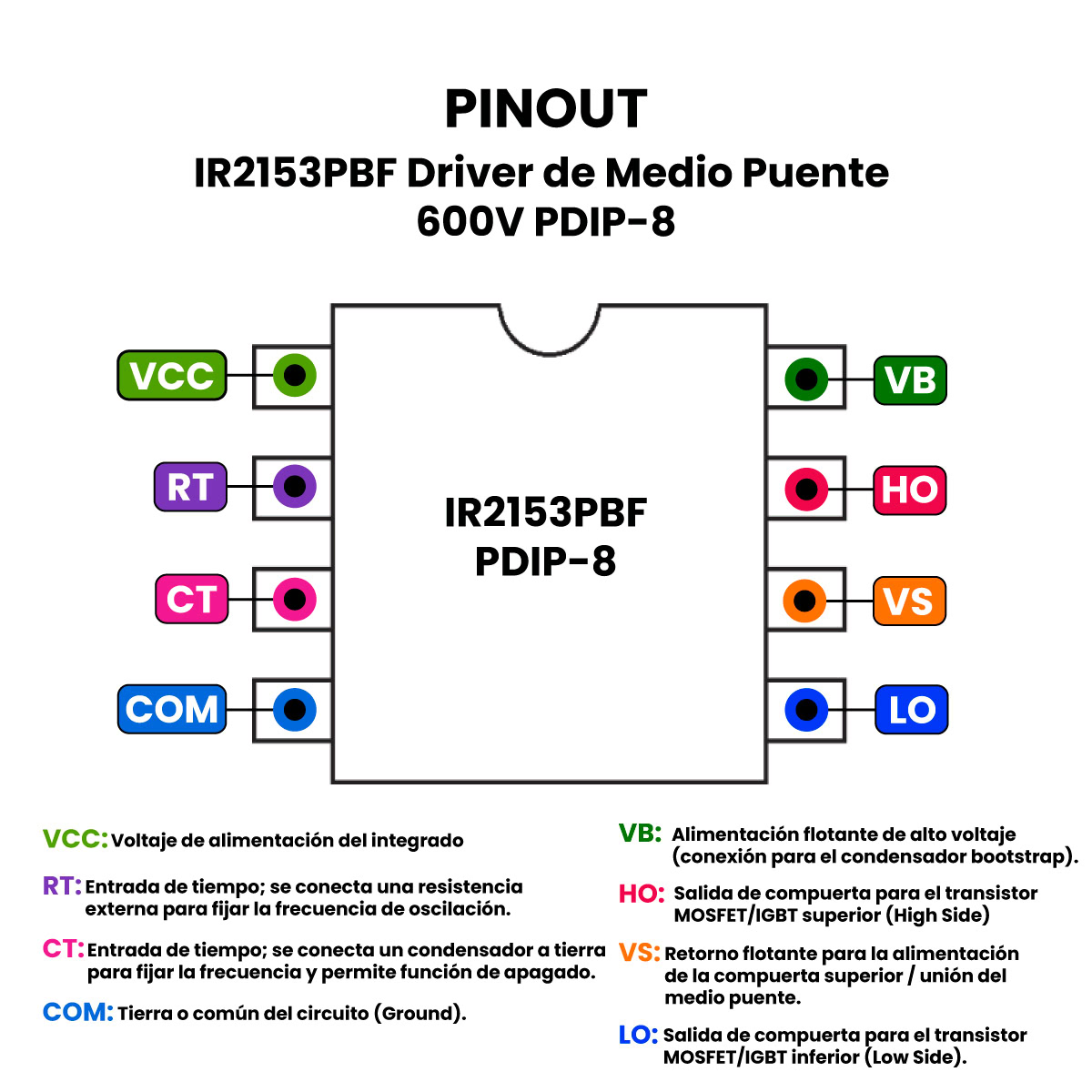

IR2153PBF Driver de Medio Puente 600V DIP-8 - Imagen 2

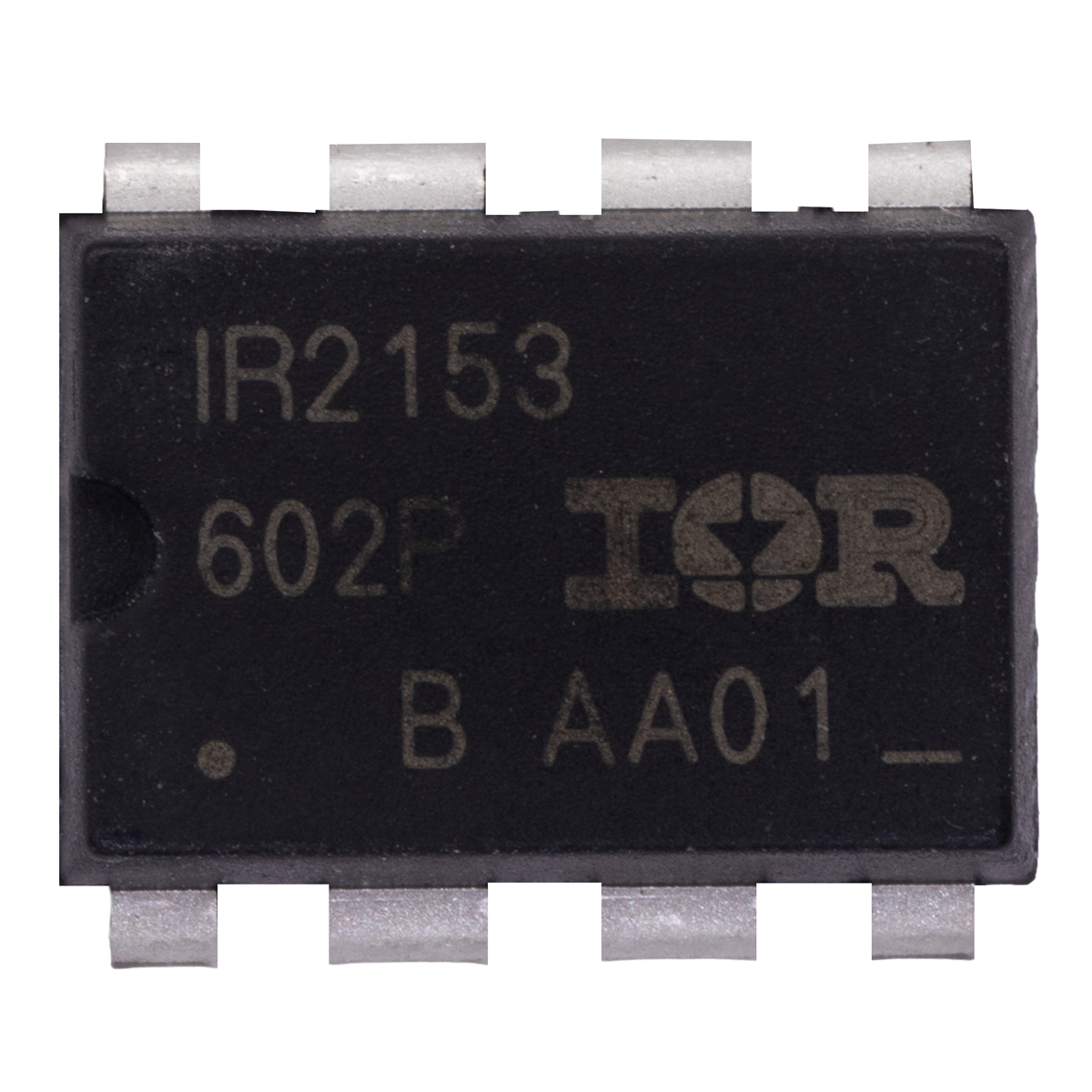

IR2153PBF Driver de Medio Puente 600V DIP-8 - Imagen 3

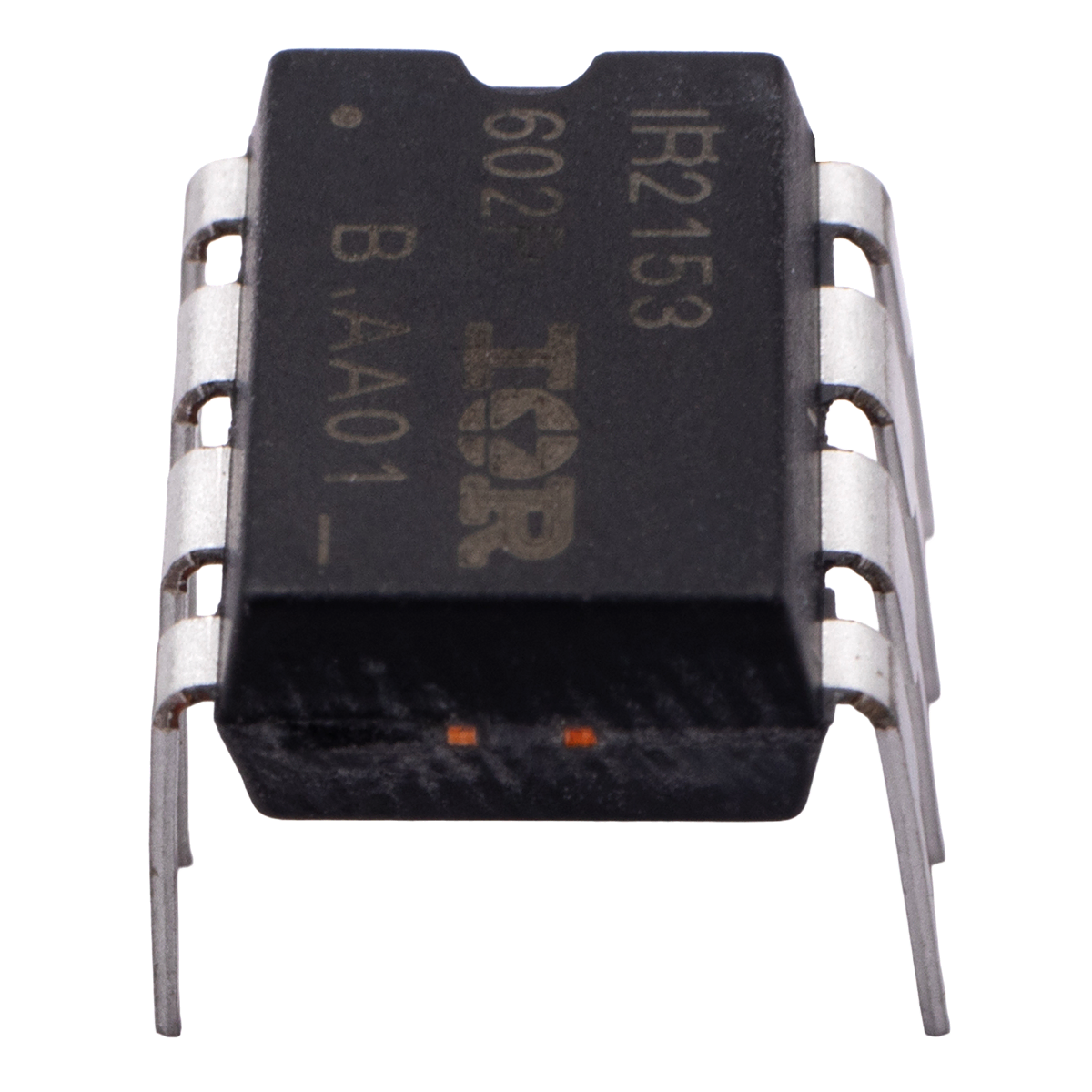

IR2153PBF Driver de Medio Puente 600V DIP-8 - Imagen 4

IR2153PBF Driver de Medio Puente 600V DIP-8

$ 32.00

95 disponibles

CANTIDAD	PRECIO
10 piezas	$ 27.57
25 piezas	$ 24.37
35 piezas	$ 21.83

SKU: AR5297 Categorías: COMPONENTES ELECTRÓNICOS, GENERAL, IC Etiquetas: 100 KHz, 210mA, 600 V, 8-PDIP, Alta Tensión, Balastos Electrónicos, Bobinas de Tesla, driver, Driver de Medio Puente, Inversores de Alta Frecuencia, IR2153PBF, Lámparas Fluorescentes, LLC, SMPS

INFORMACIÓN

El IR2153PBF es un circuito integrado de control Gate Driver de Medio Puente (Half-Bridge) auto-oscilante de alta tensión y alta velocidad. Es ampliamente reconocido en la electrónica de potencia por integrar en un solo chip de 8 pines un oscilador similar al clásico 555 junto con un controlador de compuerta capaz de manejar directamente MOSFETs o IGBTs de potencia conectados a una línea de hasta 600V.

ESPECIFICACIONES Y CARACTERISTICAS

Tipo: Driver de Medio Puente
Matricula: IR2153PBF
Empaquetado: 8-PDIP
Voltaje de Alimentación Máximo (Voffset/Vb): 600 V DC
Voltaje de Operación ( $V_{CC}$ ): 10V a 15.6V DC
Corriente de Salida Pico: 210mA
Frecuencia Máxima de Operación: $100text{ kHz}$
Temperatura de Operación: −40 a +125 °C
Dimensiones: 10.5 x 7.11 x 5.33 mm
Peso: 0.50 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Aplicaciones Comunes

Gracias a que simplifica enormemente la topología de medio puente al no requerir microcontroladores ni transformadores de pulso:

Balastos Electrónicos para Lámparas Fluorescentes y HID: Control y encendido de iluminación de alta eficiencia.
Generadores de Alta Tensión y Bobinas de Tesla: Driver básico en circuitos resonantes de prueba para laboratorios.
Transformadores Electrónicos de Bajo Costo: Conversión de voltaje para lámparas halógenas o tiras de iluminación.
Inversores de Alta Frecuencia para Calentamiento por Inducción: Control de pequeñas estufas o generadores térmicos inductivos.
Fuentes de Alimentación Conmutadas Resonantes (LLC / SMPS): Etapas de potencia en fuentes compactas para amplificadores de audio, cargadores o convertidores DC-DC.

Recomendaciones de Taller y Diseño

Resistencia de Arranque ( $V_{CC}$ ): Como el chip tiene una corriente de arranque en frío mínima ( $< 250,mutext{A}$ ) y un Zener interno de 1 $15.6text{V}$ , puedes alimentarlo directamente desde la red principal mediante una resistencia de alto valor (ej. $47text{ k}Omega / 2text{W}$ ) conectada a $V_{CC}$ . Una vez que conmuta el medio puente, una rama auxilar mantendrá la alimentación sostenida.
Diodo y Capacitor Bootstrap Obligatorios: Para garantizar que el pin $HO$ active el MOSFET superior, es indispensable conectar un diodo de recuperación ultra rápida (como el UF4007 o MUR160) entre $V_{CC}$ (Pin 1) y $VB$ (Pin 8), así como un capacitor cerámico/poliéster de calidad ( $100text{nF}$ ) entre $VB$ (Pin 8) y $VS$ (Pin 6).
