Matriz 8×8 Max7219 Led

INFORMACIÓN

Matriz 8×8 Max7219 es un display formado por múltiples LED en distribución rectangular. Existen distintos tamaños, siendo el más habitual los cuadrados de 8×8 LED.

Podemos combinar varios módulos para formar un display mucho mayor. En estos display podemos mostrar textos, dibujos o animaciones, como desplazar un texto (scroll).

Encender una matriz de LED directamente con Arduino requiere emplear una gran cantidad de pines, lo cuál supondría un gran desperdicio de recursos. Por este motivo, lo normal es que siempre empleemos un controlador específicamente diseñado para esta función.

Un controlador habitualmente empleado por ser barato y sencillo es el integrado MAX7219.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Referencia: MaxtrizLED8x8
• Controlador / Chip: MAX7219
• Voltaje de operación: 4.7V~5.3V
• Corriente de operación: 320mA (2A máximo)
• Velocidad de comandos: < 10 MHz
• Color LED: Rojo.

DOCUMENTACIÓN

• Datasheet
• Esquematico
• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

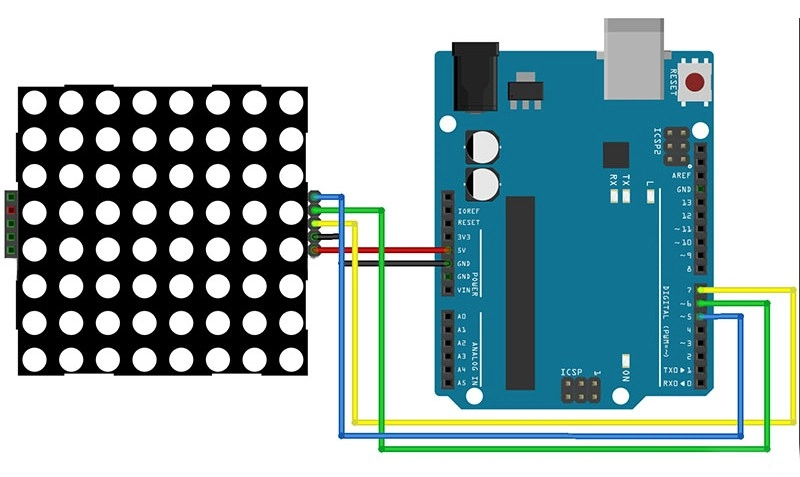

Conexion:

Principales usos

Debido a su cuadrícula de 8×8, es perfecta para representar gráficos de baja resolución:

• Emojis o caras: Mostrar estados de ánimo (feliz, triste, sorprendido).

• Flechas indicadoras: Muy útil en proyectos de robótica para indicar la dirección de giro (izquierda, derecha, adelante).

Al conectar varios módulos en cadena (cascada), se pueden crear paneles largos para mostrar:

• Mensajes con desplazamiento (scrolling text): Ideal para avisos informativos.

• Relojes digitales: Mostrando la hora en formato de matriz de puntos.

TUTORIALES

• Proyecto usando Matriz 8×8 Max7219 Led
