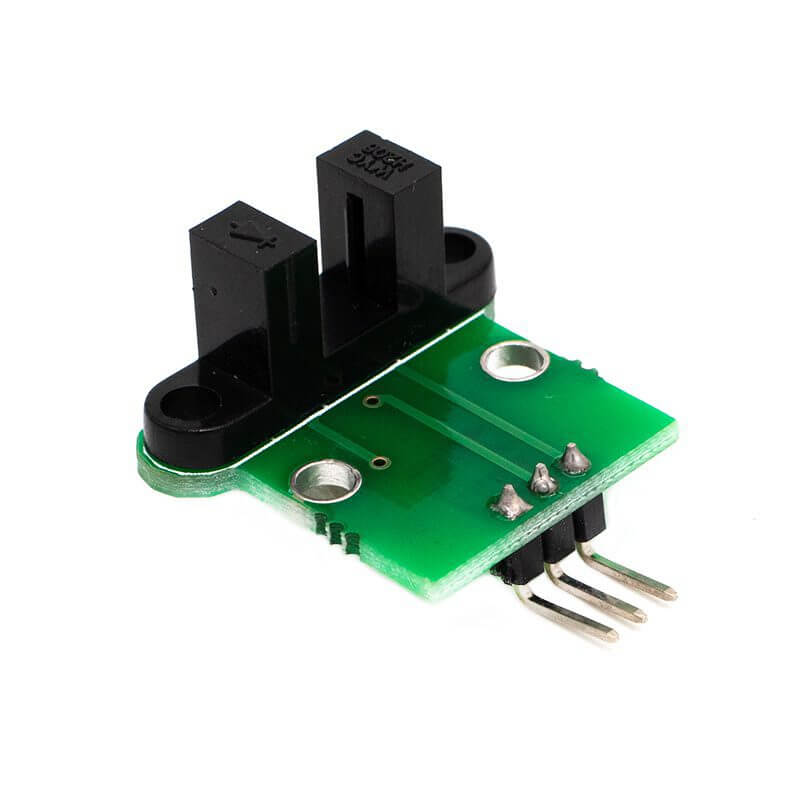

HC-020K Módulo Encoder Sensor de Velocidad B83609

INFORMACIÓN

HC-020K es un Módulo Encoder o sensor de velocidad B83609, es un dispositivo que permite realizar mediciones de velocidad de un motor, es compatible con microcontroladores PIC, placas de Arduino y otros. El módulo incluye disco Encoder y cables de conexión de tipo Dupont H-H. Es ideal para ser empleado en proyectos o prototipos que necesiten medir velocidad.

Es utilizado en proyectos de robótica y elaboración de carritos electrónicos para medir velocidad de un motor. Este modulo cuanta con un disco Encoder que se inserta en los ejes de los motores y con ayuda de este modulo y un microcontrolador o tarjeta de desarrollo se podrá obtener la posición o velocidad del motor. Es utilizado en la mayoría de los clásicos motores amarillos como el Motorreductor en Escuadra L o Motorreductor para carrito.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo: HC-020K Módulo Encoder B83609
• Voltaje de funcionamiento: Min. 4.5V y Max. 5.5V DC
• Salida: Digital
• Resolución: 0.01 mm
• Frecuencia de medición: 100 KHz
• Resolución del Encoder : 20 líneas
• Dimensiones del modulo: 26.3mm x 22.20mm x 13.2mm

Incluye:

• Módulo HC-020K 1pcs
• Disco encordé de 20 ranuras 1pcs
• Cables Dupont  H-H 3pcs

INFORMACIÓN ADICIONAL

¿Cómo funciona?

Su funcionamiento es muy básico, el modulo posee dos diodos led de tipo infrarrojo, un emisor que es el (Fotodiodo) y el otro un receptor que es el (Fototransistor). Cada vez que se interrumpe la señal entre ellos se envía un uno lógico (HIGH) a la salida del módulo. Tiene una resolución de 0.01 mm y una frecuencia de medición de 100 KHz.
