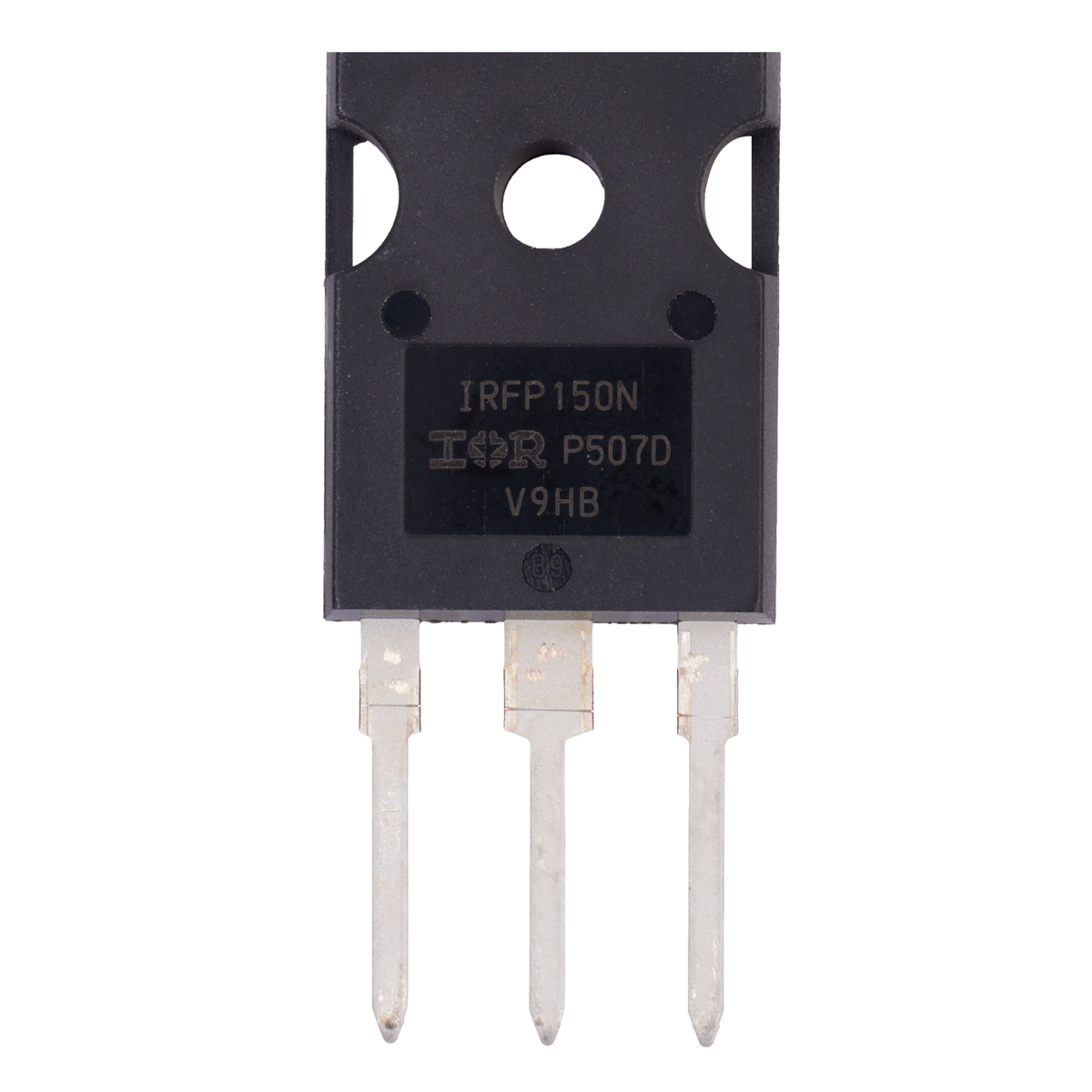

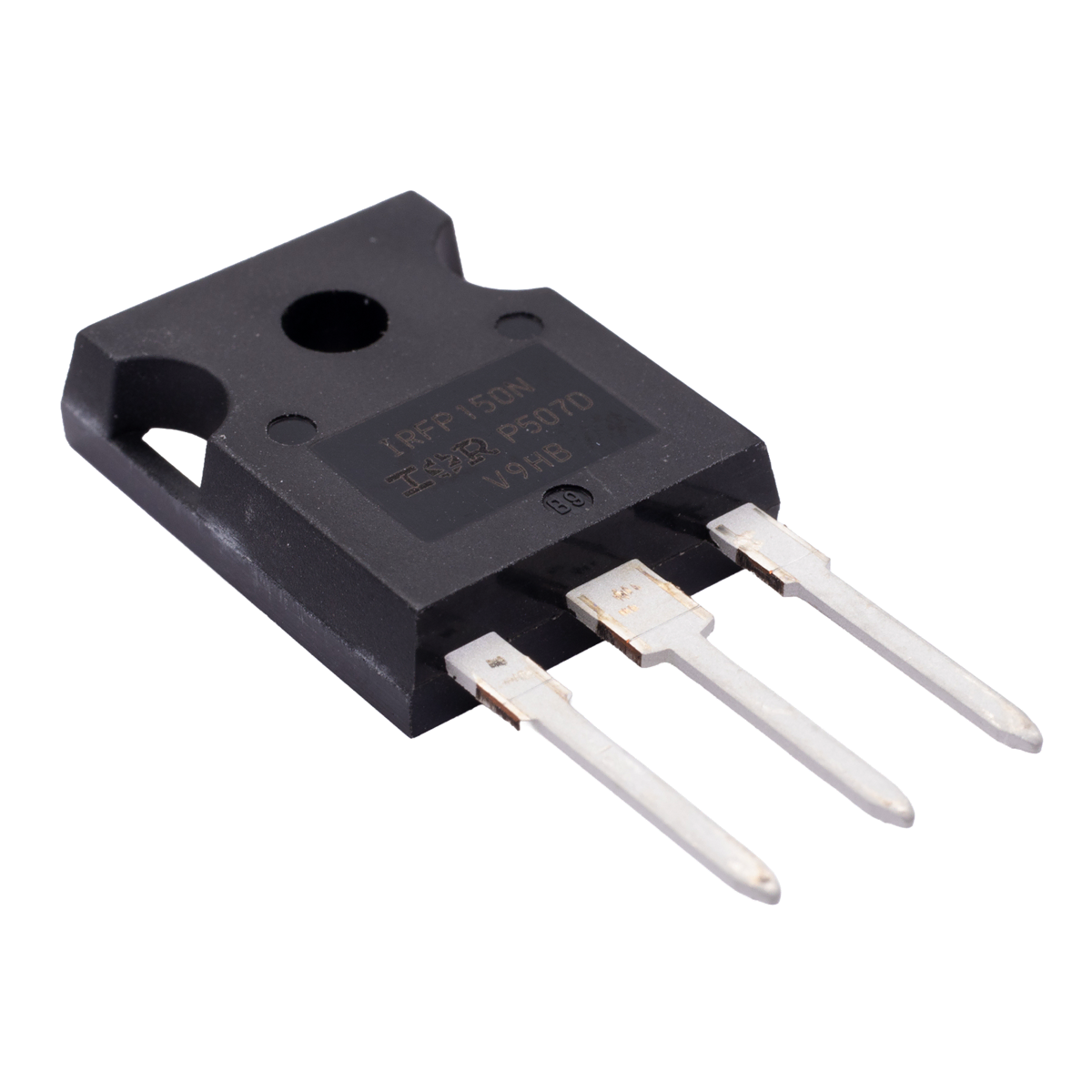

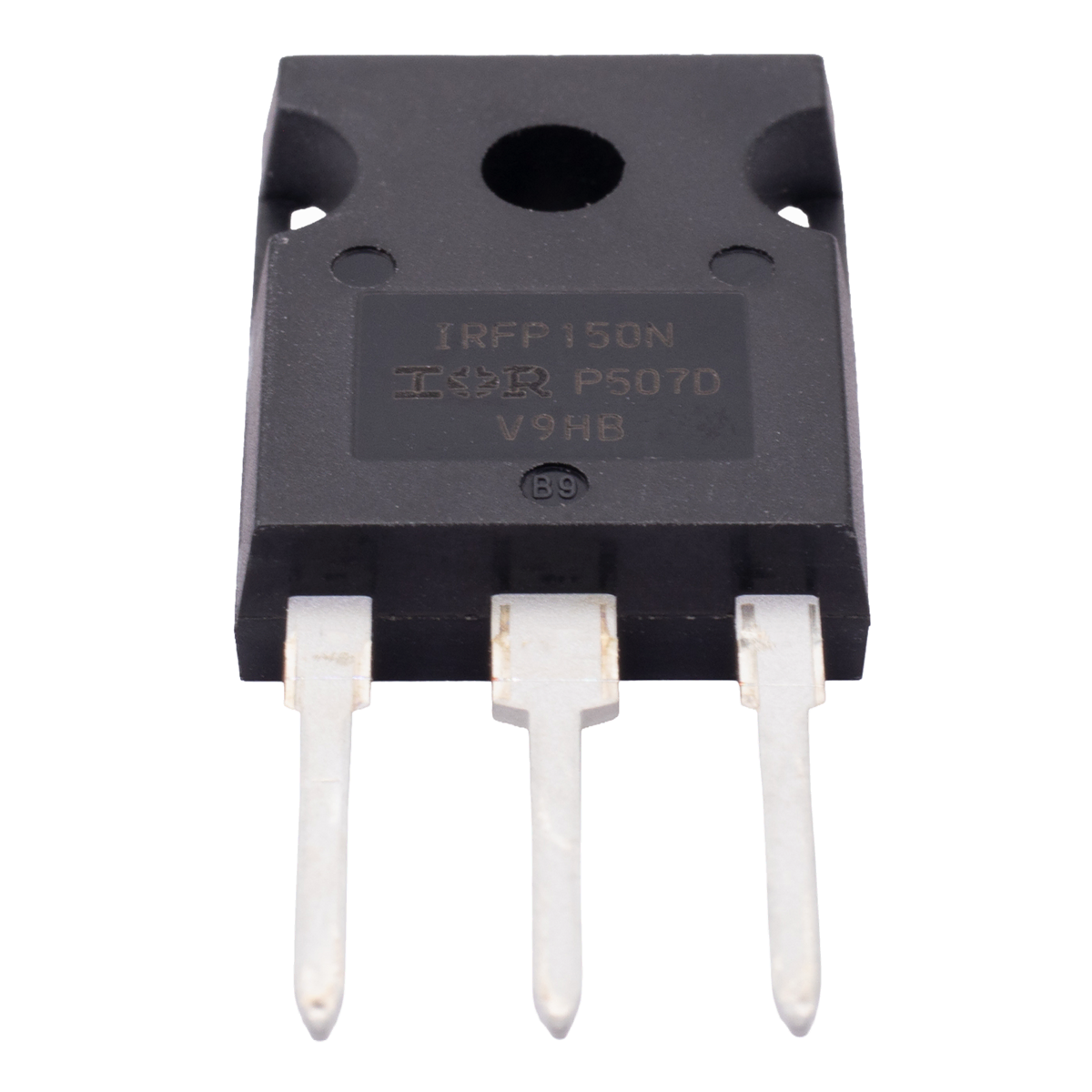

IRFP150N Transistor MOSFET Canal N 100V 42A TO-247AC

INFORMACIÓN

El IRFP150N es un transistor MOSFET de potencia de canal N diseñado para aplicaciones de alta corriente y conmutación eficiente. Está optimizado para ofrecer una baja resistencia en conducción (RDS(on)), alta velocidad de conmutación y gran capacidad para disipar potencia. Soporta un voltaje drenador-fuente (VDSS) de 100 V, una corriente continua de hasta 42 A y se presenta en el encapsulado TO-247AC, ideal para aplicaciones de potencia donde se requiere una excelente disipación térmica.

A diferencia de los transistores bipolares (BJT), los MOSFET son controlados por voltaje, por lo que requieren una corriente de compuerta prácticamente nula. Esto permite:

• Alta eficiencia energética.
• Baja generación de calor.
• Elevada velocidad de conmutación.
• Menor consumo en el circuito de control.

Gracias a estas características, el IRFP150N es ampliamente utilizado en sistemas de conversión de energía, control de motores y equipos industriales

ESPECIFICACIONES Y CARACTERISTICAS

• Tipo: MOSFET de potencia
• Tipo de Canal: Canal N
• Matrícula: IRFP150N
• Encapsulado: TO-247AC
• Voltaje Drenaje-Fuente (Vds): 100V
• Corriente de Drenaje Continua (Id): 42A
• Resistencia en Encendido (Rds): 36 mΩ
• Voltaje Compuerta-Fuente (Vgs): ±20 V
• Voltaje de Umbral de Compuerta (Vgs(th)): 2 a 4 V
• Disipación de potencia máxima (Pd): 160W
• Temperatura de Trabajo:-55°C a 175 °C
• Peso: 5.57 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

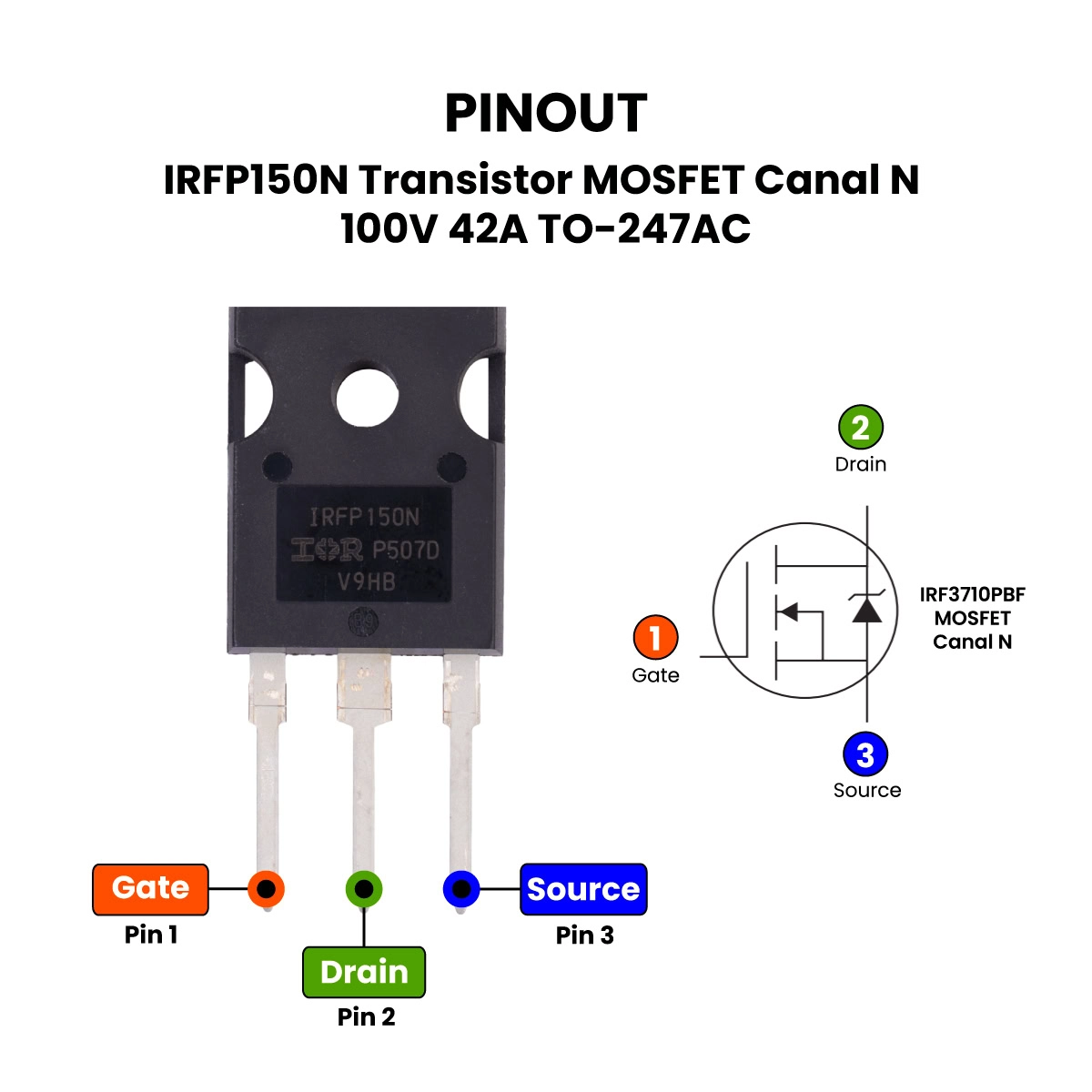

• Pinout

INFORMACIÓN ADICIONAL

Aplicaciones Comunes

Por su encapsulado resistente y rango de 100V/42A, es idóneo para entornos exigentes:

1. Amplificadores de Audio de Gran Potencia: Muy utilizado en las etapas de salida de amplificadores analógicos de alta fidelidad y Audio Car de alta gama por su excelente respuesta lineal y calidez de sonido.
2. Inversores de Voltaje (DC a AC): Conversión de corriente continua de bancos de baterías de 12V, 24V o 48V a corriente alterna residencial de 110V/220V.
3. Fuentes de Alimentación Conmutadas Industriales (SMPS): Etapa de conmutación principal en sistemas de respaldo UPS de gran tamaño.
4. Controladores de Motores de Alta Corriente: Puentes H para maquinaria industrial, vehículos eléctricos livianos y sistemas hidráulicos.
5. Cargas Electrónicas de Laboratorio: Diseños de disipación de corriente continua ajustable debido a la excelente capacidad del empaque TO-247 para evacuar calor.

Recomendaciones de Uso

Para obtener el mejor rendimiento del IRFP150N:

• Aplica 10 V entre Gate y Source para minimizar la resistencia RDS(on).
• Utiliza una resistencia de compuerta (10 Ω a 100 Ω) para controlar la velocidad de conmutación y evitar oscilaciones.
• Coloca una resistencia Pull-Down (≈10 kΩ) entre Gate y Source para asegurar que el MOSFET permanezca apagado cuando no exista señal de control.
• Emplea un disipador de calor adecuado cuando la corriente de trabajo supere aproximadamente 15–20 A o la potencia disipada sea elevada.
• Si se utiliza con cargas inductivas (motores, transformadores o solenoides), añade un diodo de rueda libre o una red de protección para absorber los transitorios de tensión.

Nota técnica: El IRFP150N es una excelente opción para aplicaciones de potencia media y alta donde se requiere un MOSFET robusto, eficiente y con buena capacidad de disipación térmica. Su combinación de 100 V, 42 A, 36 mΩ de RDS(on) y encapsulado TO-247AC lo hace ideal para fuentes conmutadas, controladores de motores, inversores y sistemas industriales.
