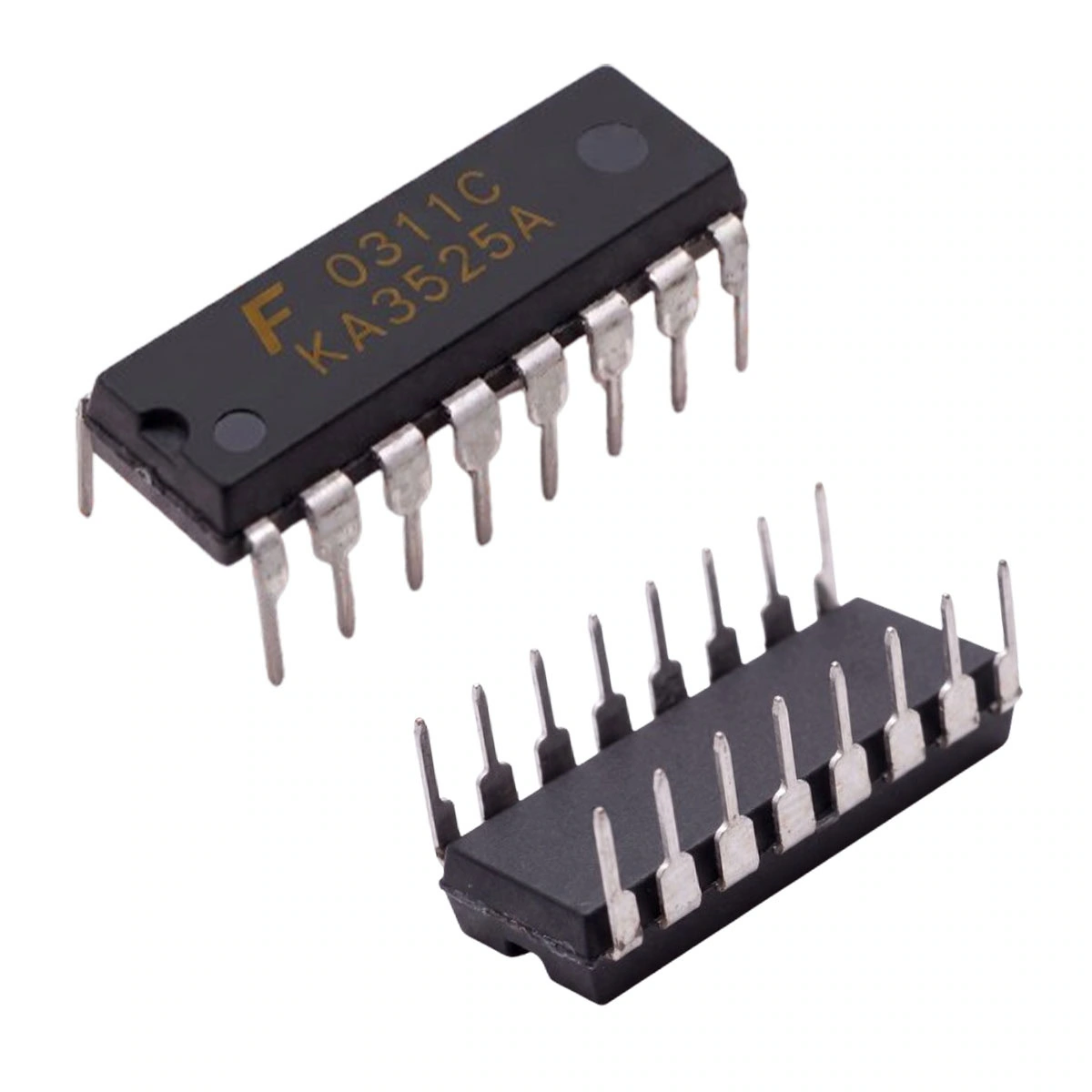

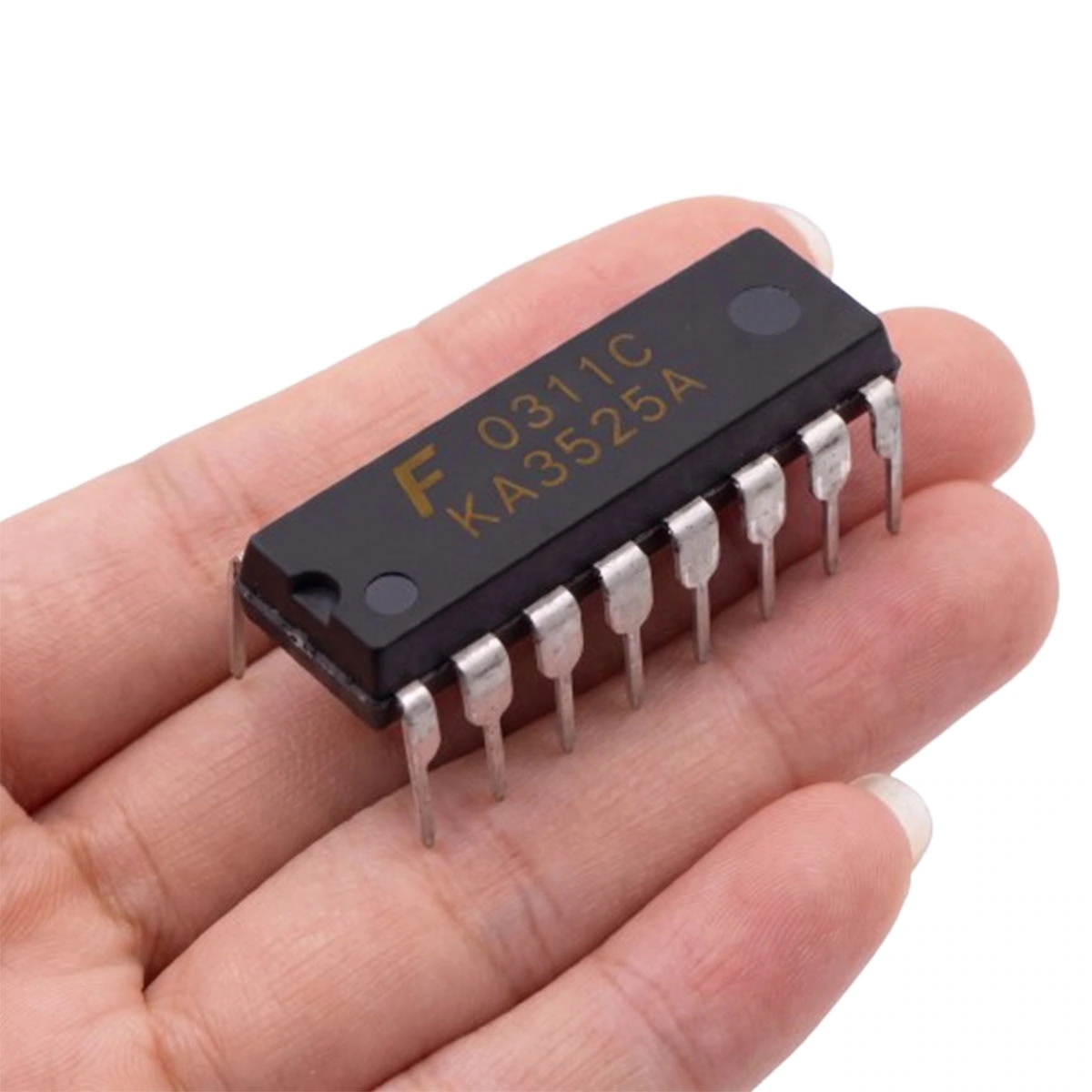

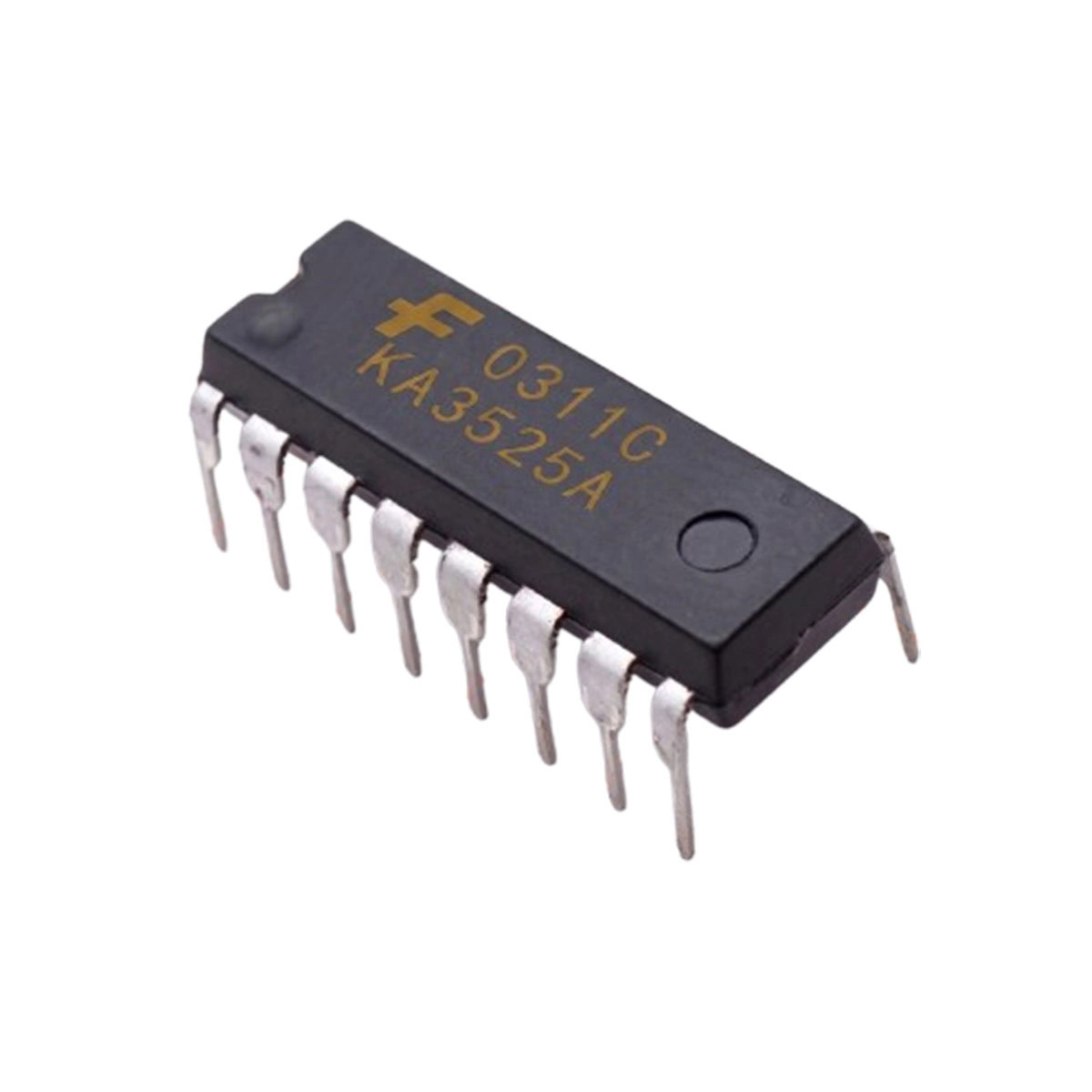

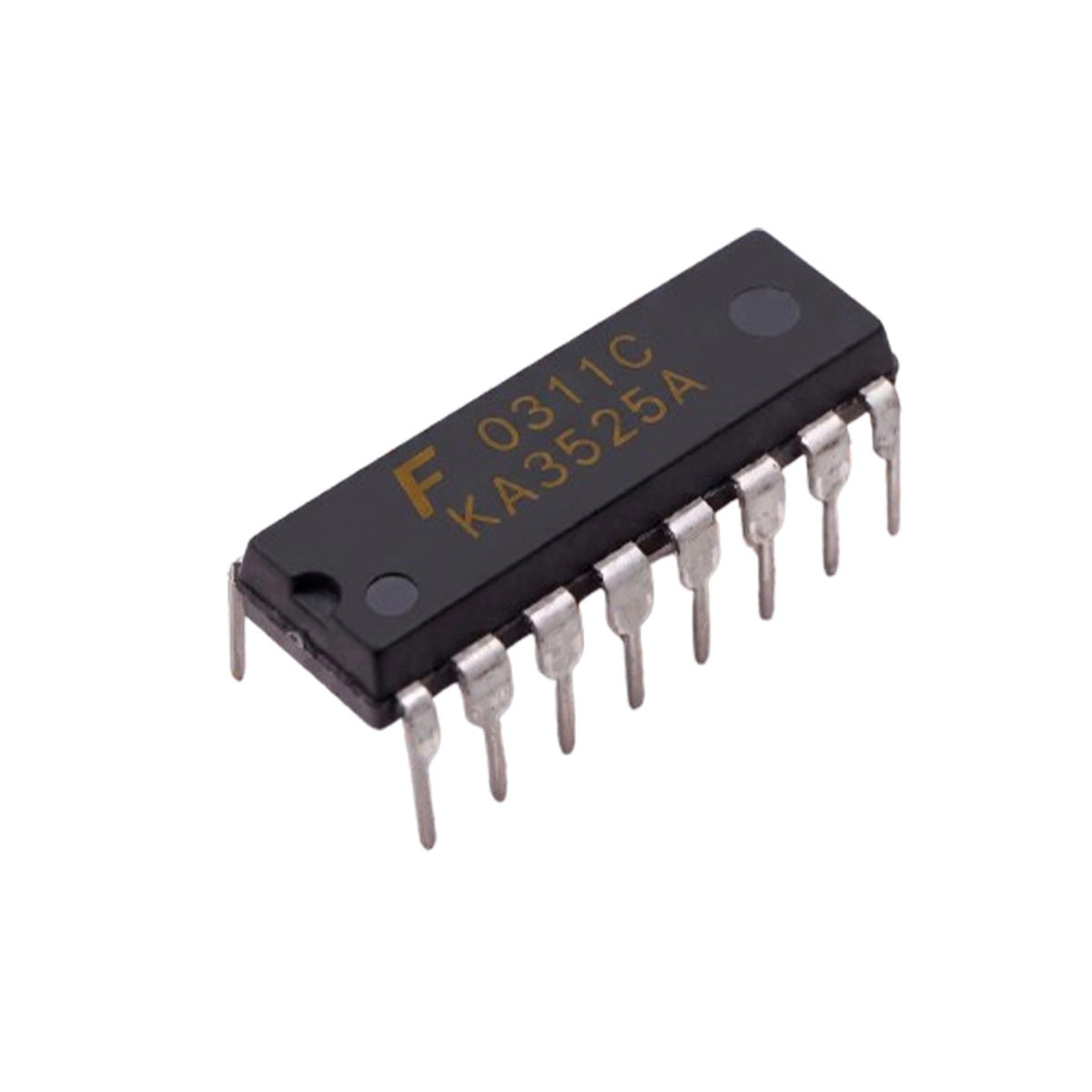

KA3525A Controlador PWM Doble DIP-16

INFORMACIÓN

El KA3525A es un circuito integrado diseñado para el control de fuentes de alimentación conmutadas, convertidores de potencia e inversores que utilizan la técnica de Modulación por Ancho de Pulso (PWM). Integra en un solo encapsulado los bloques esenciales para generar señales PWM precisas, como un oscilador programable, un regulador interno de referencia, amplificadores de error, circuitos de protección y dos salidas de control que pueden operar de forma alternada.

Su configuración de doble salida permite controlar eficientemente transistores bipolares o MOSFET en topologías Push-Pull, Half-Bridge y Full-Bridge, logrando una regulación estable y un mejor rendimiento energético. Gracias a su encapsulado DIP de 16 pines, el KA3525A es fácil de integrar en placas de circuito impreso de montaje por orificio pasante.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matricula: KA3525A
• Encapsulado: DIP
• Número de pines: 16
• Alimentación mínima: 8 V
• Alimentación máxima: 35 V
• Voltaje de salida: 5.1 V
• Corriente de salida: 500 mA
• Frecuencia: 430 kHz
• Corriente de salida: 500 mA
• Disipación de potencia: 1000 mW
• Temperatura de operación mínima: 0 °C
• Temperatura de operación máxima: 70 °C
• Temperatura de almacenamiento: -65 a +150 °C

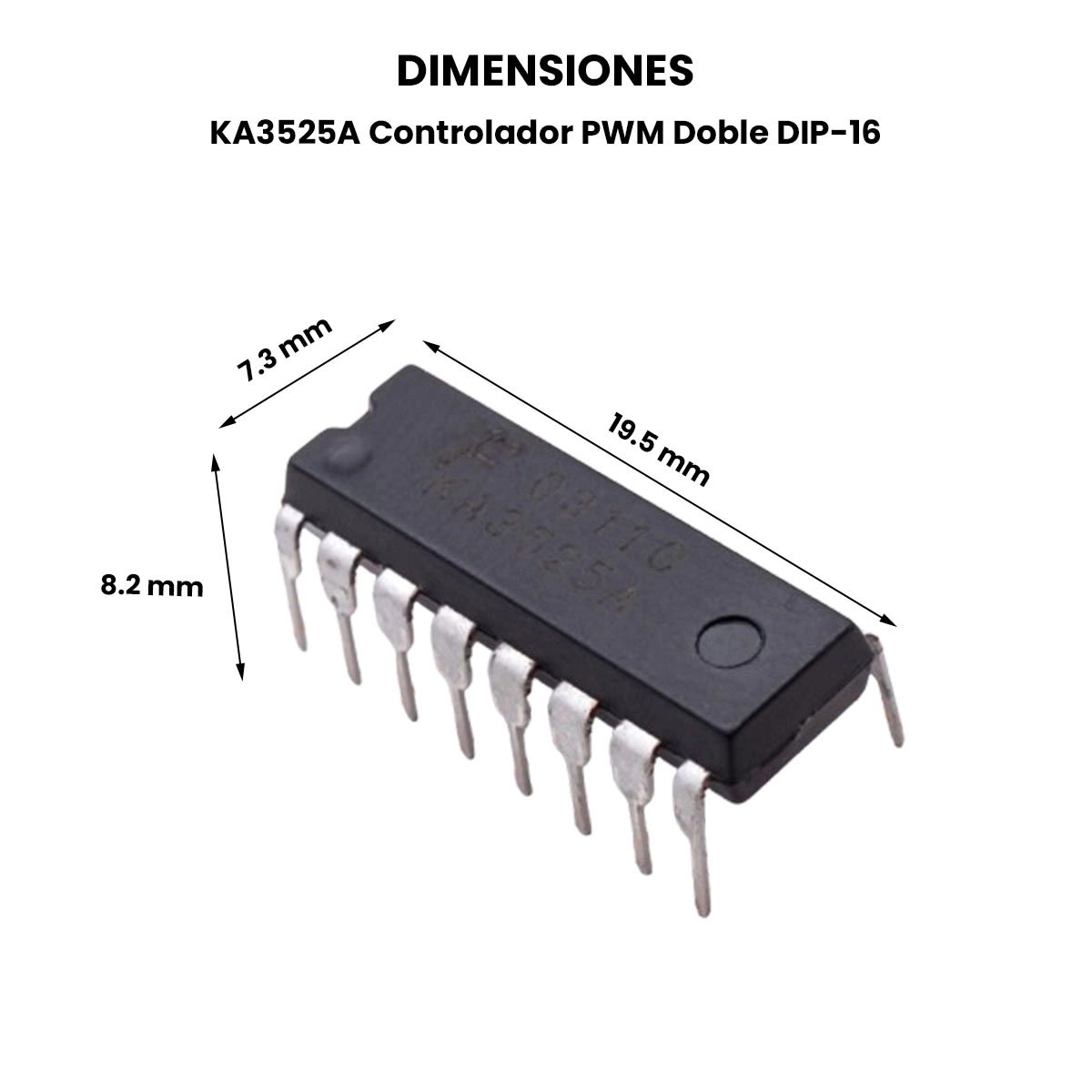

• Dimensiones: 19.5 mm x 8.2 mm x 7.3 mm
• Peso: 1 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

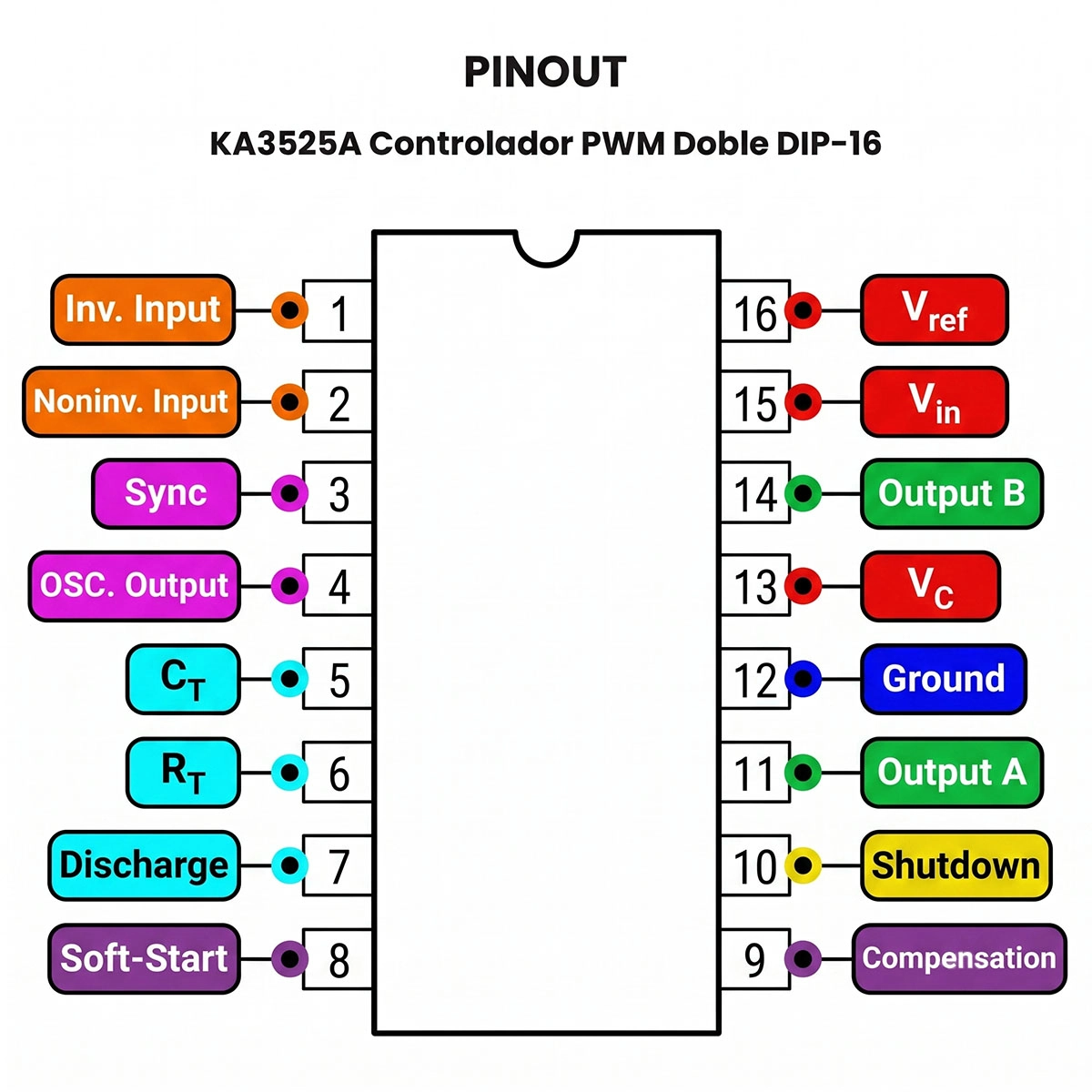

• Pinout
• Dimensiones
• Footprint

INFORMACIÓN ADICIONAL

Principales usos

• Fuentes de alimentación conmutadas (SMPS).
• Convertidores DC-DC de alta eficiencia.
• Inversores de corriente continua a corriente alterna (DC-AC).
• Controladores para convertidores Push-Pull, Half-Bridge y Full-Bridge.
• Cargadores inteligentes de baterías.
• Sistemas de alimentación para equipos industriales y de telecomunicaciones.
• Equipos de control electrónico y automatización.
• Proyectos de electrónica de potencia que requieren señales PWM estables y precisas.

Precauciones al usar

• Verificar que el voltaje de alimentación se encuentre dentro del rango especificado por el fabricante.
• Comprobar la orientación del encapsulado antes de instalar el circuito integrado para evitar daños por una conexión incorrecta.
• Utilizar componentes externos adecuados para establecer la frecuencia de operación y el tiempo muerto (Dead Time), de acuerdo con el diseño del circuito.
• Incorporar capacitores de desacoplamiento cerca del circuito integrado para reducir el ruido eléctrico y mejorar la estabilidad del sistema.
• En aplicaciones de alta potencia, utilizar disipadores de calor y sistemas de protección apropiados para los transistores o MOSFET controlados por el KA3525A.
• Evitar la exposición del dispositivo a humedad, descargas electrostáticas (ESD) y temperaturas superiores a las recomendadas por el fabricante.

Mantenimiento

El KA3525A no requiere mantenimiento periódico, ya que es un circuito integrado de estado sólido sin partes móviles. Sin embargo, se recomienda inspeccionar regularmente el estado de las conexiones, las soldaduras y los componentes asociados, especialmente los capacitores, resistencias y dispositivos de potencia. También es importante mantener limpia la tarjeta electrónica para evitar la acumulación de polvo, humedad o residuos que puedan afectar el desempeño del circuito, así como verificar que exista una adecuada ventilación para prevenir el sobrecalentamiento durante su funcionamiento.
