Modulo IoT con Rele Bluetooth de 12V 1CH/2CH

INFORMACIÓN

Los módulos IoT con relé Bluetooth de 12V 1CH/2CH son dispositivos electrónicos diseñados para controlar de forma inalámbrica uno o dos equipos eléctricos mediante una conexión Bluetooth desde un teléfono inteligente u otro dispositivo compatible. Estos módulos integran un microcontrolador, un módulo de comunicación Bluetooth y uno o dos relés electromecánicos (1 canal o 2 canales), los cuales funcionan como interruptores controlados electrónicamente. Al recibir un comando por Bluetooth, el microcontrolador activa o desactiva el relé correspondiente, permitiendo abrir o cerrar el circuito conectado.

Los módulos IoT con relé Bluetooth de 12V 1CH/2CH tienen una amplia variedad de aplicaciones en sistemas de automatización y control remoto, ya que permiten encender y apagar dispositivos eléctricos de manera inalámbrica mediante un teléfono móvil. Son utilizados en proyectos de domótica para controlar la iluminación, ventiladores, bombas de agua, cerraduras eléctricas y portones automáticos; en la automatización industrial para accionar motores, contactores y sistemas de señalización; y en aplicaciones de Internet de las Cosas (IoT) para supervisar y controlar equipos desde aplicaciones móviles.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: Módulo IoT con Relé Bluetooth 12 V.
• Versiones Disponibles:
  • 1 canal (1CH).
  • 2 canales (2CH).
• Voltaje de Alimentación: 12 V CC (DC).
• Tecnología de Comunicación: Bluetooth.
• Alcance: Hasta 10 metros (entorno abierto).
• Control: Mediante aplicación móvil compatible con Bluetooth.
• Tipo de Relé: Electromecánico.
• Capacidad de conmutación del relé:
  • 10 A a 250 V CA (AC).
  • 10 A a 125 V CA (AC).
  • 10 A a 30 V CC (DC).
  • 10 A a 28 V CC (DC).
• Entradas de Alimentación: Terminales de tornillo.
• Salidas del Relé:
  • Contactos COM (Común).
  • NO (Normalmente Abierto).
  • NC (Normalmente Cerrado).
• Leds Indicadores:
  • Azul: Parpadea cuando la conexión no se ha logrado, queda estático cuando está emparejado.
  • Rojos: Cada relé cuenta con su led para indicar la activación de la bobina.
• Interfaz UART Incorporada.
• Compatible con Comandos AT.
• Dimensiones:
  • 1 Canal: 20 mm x 62 mm x 17 mm.
  • 2 Canales: 40 mm x 65 mm x 17 mm
• Pesos:
  • 1 Canal: 16.23 g.
  • 2 Canales: 31.31 g.

DOCUMENTACIÓN Y RECURSOS

• Pinouts
  • 1CH
  • 2CH

• Dimensiones
  • 1CH
  • 2CH

INFORMACIÓN ADICIONAL

Descripción de Pines.

A continuación se muestra la descripción de los pines, y funciones especiales de cada uno de los módulos.

Módulo IoT con Relé Bluetooth 12V 1CH.

• DAT + CLK + RST se utilizan para grabar o actualizar el firmware del microcontrolador instalado en la tarjeta y para tareas de depuración durante el desarrollo.
• RX y TX permiten la comunicación serial UART, útil para enviar comandos, realizar pruebas o configurar el módulo desde un adaptador USB–TTL o un microcontrolador externo.
• 5V y GND proporcionan la alimentación de referencia necesaria durante los procesos de programación y diagnóstico.

Nota: Estos pines están destinados principalmente a tareas de desarrollo, mantenimiento y actualización del firmware. Para el uso normal del módulo únicamente es necesario conectar la alimentación de 12 V en IN+ e IN−, y utilizar los terminales COM, NO y NC para controlar la carga eléctrica.

Módulo IoT con Relé Bluetooth 12V 2CH.

El módulo incorpora dos jumpers de 2 pines, uno para cada canal de relé.

Su función es habilitar o deshabilitar el control de cada relé desde el circuito electrónico:

• Jumper colocado (RX – RX1, TX – TX1): El canal queda conectado al circuito de control Bluetooth y puede accionarse desde la aplicación móvil.
• Jumper movido (RX1 – , TX1 -): Se desconecta la señal de control hacia el relé, impidiendo su activación desde el módulo, ideal para enviar comandos AT por UART (USB a TTL).

Estos jumpers también son útiles durante tareas de mantenimiento, pruebas o programación, ya que permiten aislar temporalmente cada relé sin necesidad de desoldar componentes.

Comandos Hexadecimal.

Para el encendido/apagado de los relés se necesita mandar comandos hexadecimales, para el encendido del módulo con 1 canal, son:

• Encendido: A0 01 01 A2.
• Apagado: A0 01 00 A1.

Para el módulo de 2 canales, son:

• Encendido Primer Relé: A0 01 01 A2.
• Apagado Primer Relé: A0 01 00 A1.
• Encendido Segundo Relé: A0 02 01 A3.
• Apagado Segundo Relé: A0 02 00 A2.

Control por Aplicación Bluetooth.

Para el control de los módulos será necesario descargar una aplicación compatible para mandar comandos hexadecimales, en este caso usaremos Serial Bluetooth Terminal, la cual puedes encontrar en la Google Store para Android, una vez instalado, deberás emparejar el módulo; por lo general tiene el nombre de “HCW” y la contraseña puede variar puede ser “0000” o “1234” intenta con ambas hasta lograr una conexión exitosa.

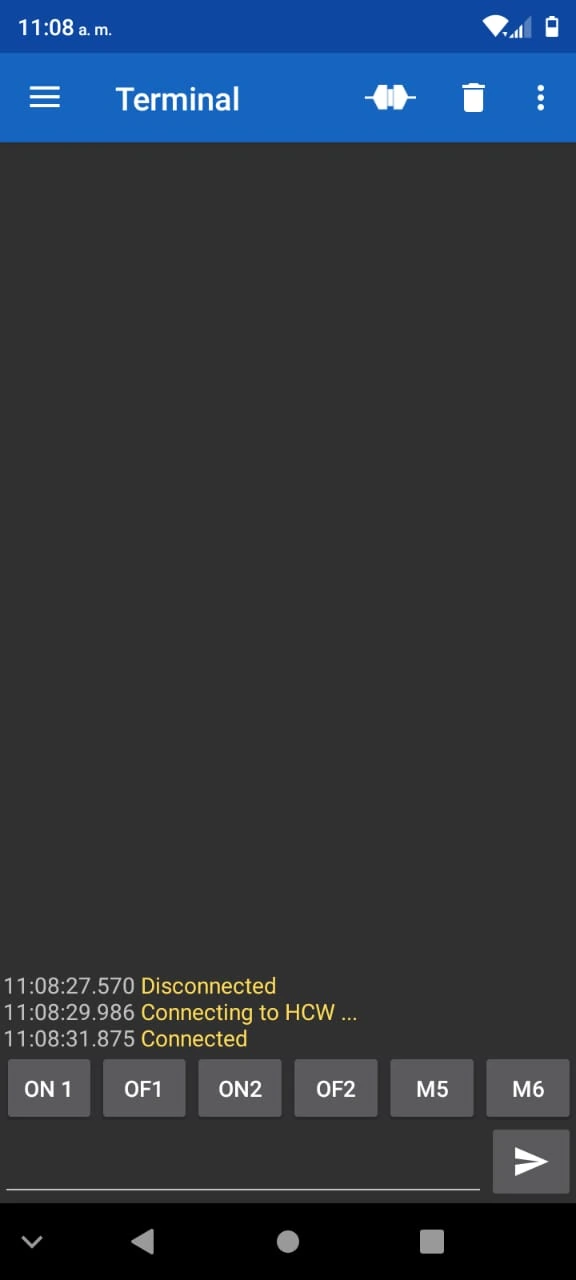

Posteriormente, de la conexión se tendrá que configurar las macros, que aparecen en la parte inferior con el nombre de “M1, M2, M3…”:

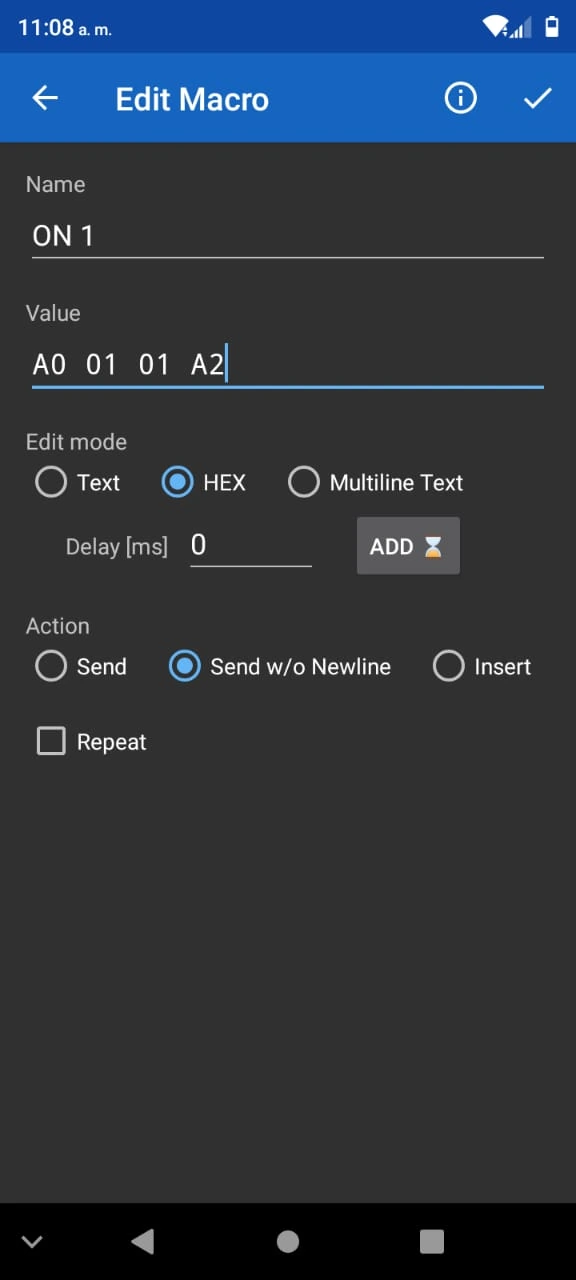

La configuración de la macro de encendido será:

Como podemos observar tenemos activado el modo hexadecimal, y en el valor se tiene el comando que se menciona en el apartado de Comandos Hexadecimales, ahora solo se coloca el nombre, y en acción se debe activar la segunda opción de lo contrario no funcionará, así se tendrá que hacer con la macro de apagado; y en caso de tener los dos canales, se configurarán 4 macros.

Comandos AT.

Los módulos cuentan con pines para comunicación UART, en este caso se usará un convertidor USB a TTL para lograr la comunicación junto con el software SSCOM3.2, al ser un ejecutable solo se correrá y se configurará el puerto COM que se está usando, así como la velocidad a 9,600 baudios, y por último se activará el puerto:

Como se puede observar en la imagen, se tiene configurado tanto el COM, velocidad, apertura del puerto, activación de “Send New” y el comando está en el Data Input; una vez que se le da clic en SEND, se tendrá la siguiente respuesta:

En la Terminal Serial nos dará la respuesta de OK, indicando que el comando se ejecutó y se hiz el cambio del nombre, a continuación podrás ver los comandos que se pueden ejecutar:

• AT+PIN”….”: Este comando sirve para el cambio de la contraseña, ejemplo, si se manda AT+PIN1111, la contraseña para el emparejamiento será 1111.
• AT+NAME”….”: Este comando corresponde al cambio de nombre del módulo.
• AT+RESET: Este comando se utiliza para restaurar la configuración predeterminada de fábrica y reiniciar el dispositivo.
